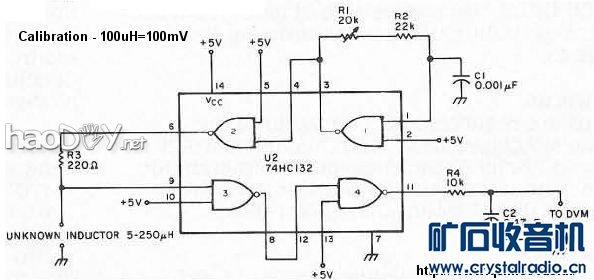

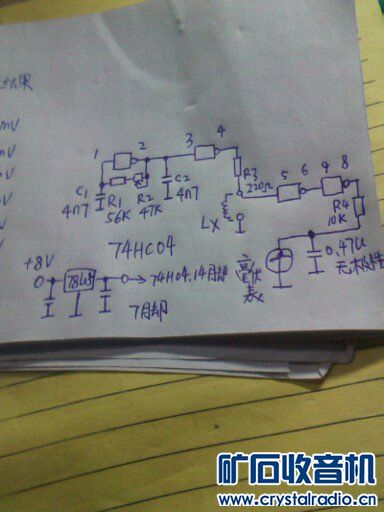

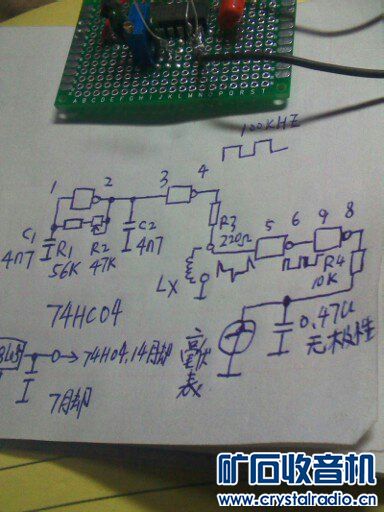

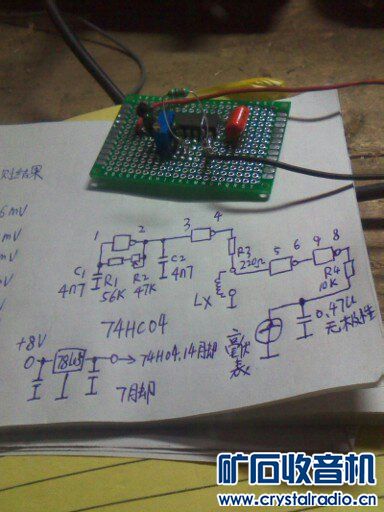

玩无线电多年,第一的过程中避免不了的要自制一些电感,一直以来都想做一个电感量测试仪。 可是翻遍几个常去的论坛,找百度搜索,关于电感量测试仪的帖子非常少,即使有,也都是用单片机来完成的,可是我不懂单片机编程,而且想液晶屏一类的配件,我地处偏僻的小县城,很难买到。 一直想找一个简单而又准确的电感量测试方案。当然是不要用单片机,我不会编程玩不转。 终于在一个外国的qsl网站上看到一个简单的电感测试仪, ![]() 当然只有一副电路原理图的图片,没有任何的文字说明,(有说明,也没用,我不懂英文,呵呵 ![]() 手头也没有图中的74HC132,看图纸其实这个电路也就是把与非门当非门在用, 搞清楚了电路的原理,我想用74HC04就可以了。 跑遍本地电子市场,只搞到两块74HC04,而且好像还是打磨的,重新印字上去的,唉。 立即动手实验,发现按原电路不行,震荡频率严重偏高,在1.几兆,反复修改电路,终于将频率降到100KHZ。 下面是我实际改进的74HC04版的电路图。 ![]() ![]() ![]() ![]() |
