改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

时间:2017-06-26 22:07来源:数码之家 作者:zzy_85569381 点击: 次
这几天一直琢磨改装个毫欧表，看见坛子里两位大侠的作品，手也痒痒的。 人品不好，先后搞坏了两块表，一块垃圾数字万用表，一块电感电容表（心疼啊这个），结果都失败，把表还原后功能也不正常了，宣布死刑。今天又用一个垃圾数字万用表居然改成功了，庆祝一
        这几天一直琢磨改装个毫欧表，看见坛子里两位大侠的作品，手也痒痒的。

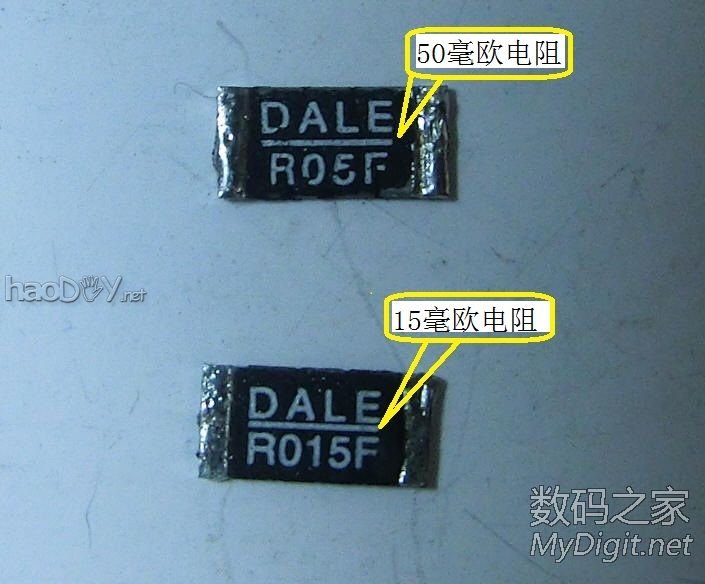

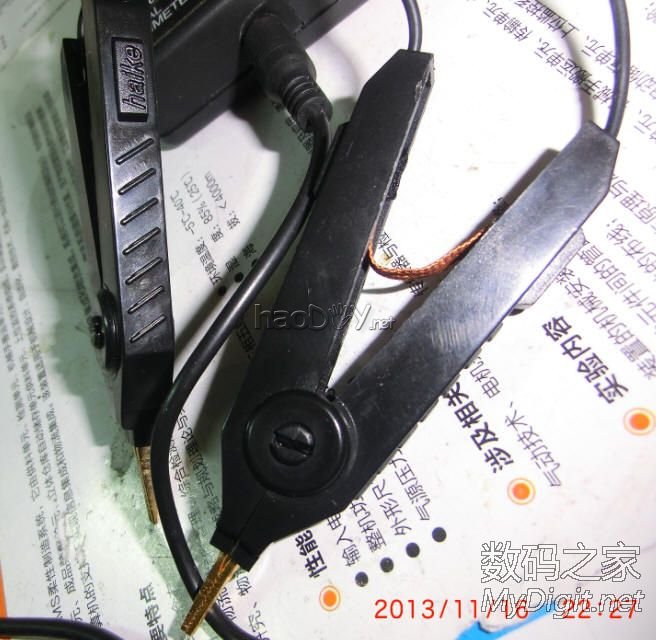

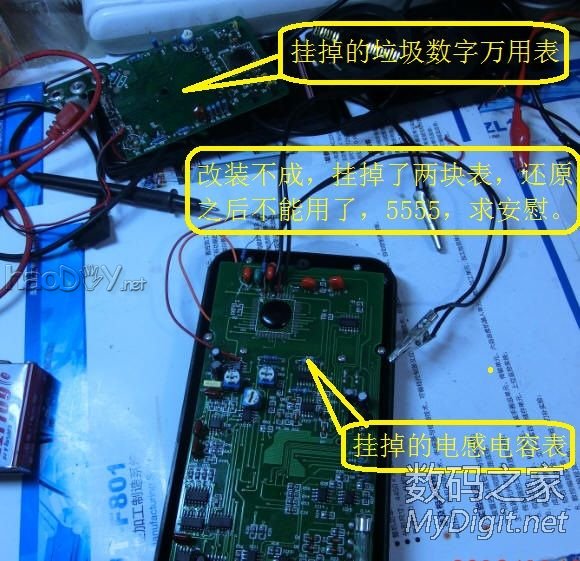

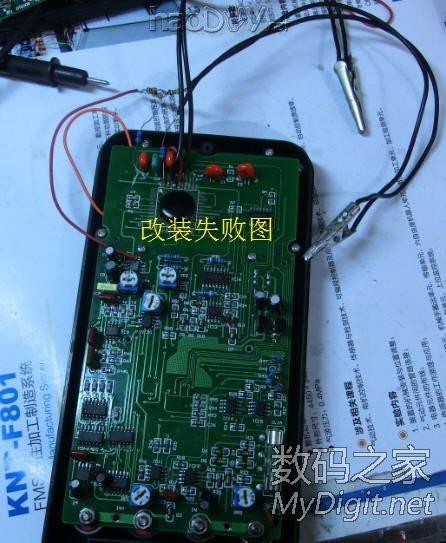

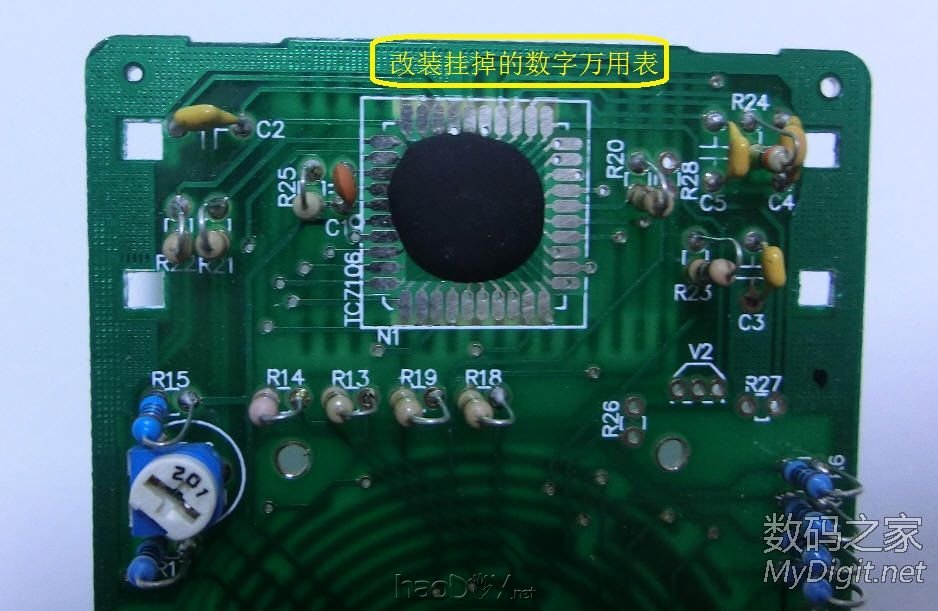

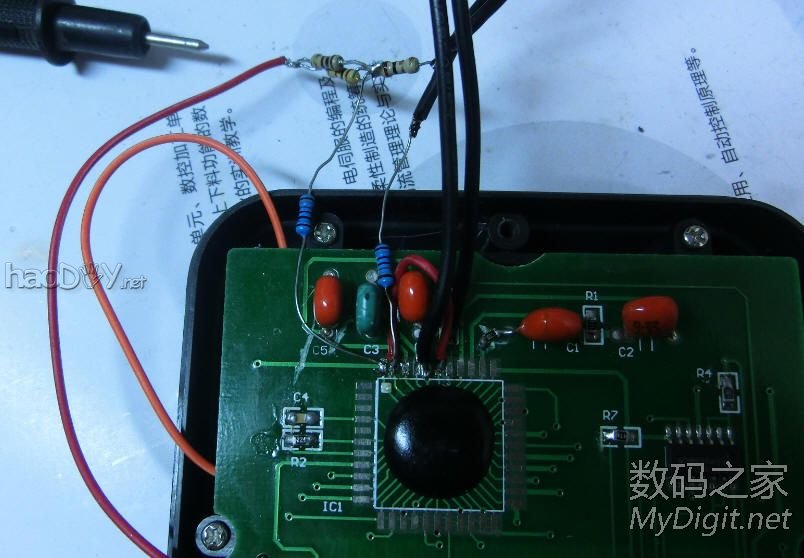

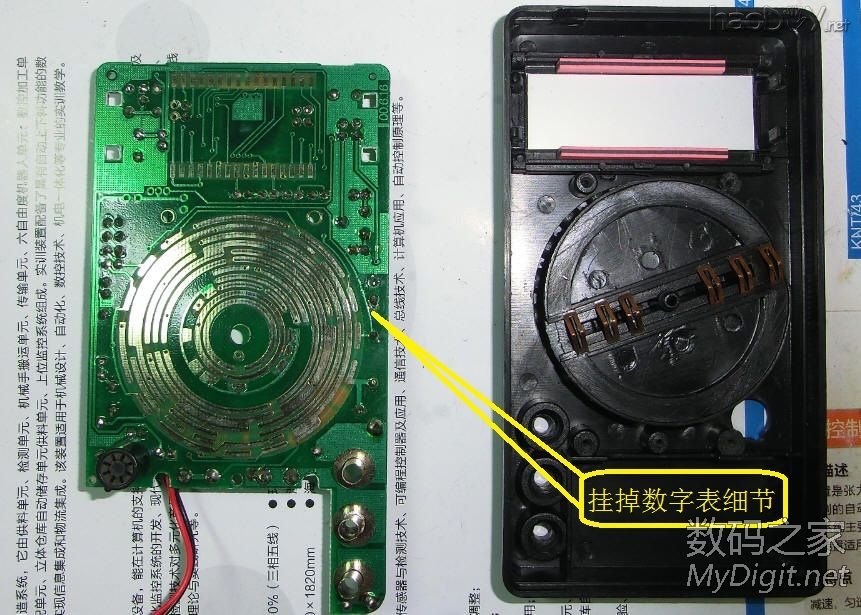

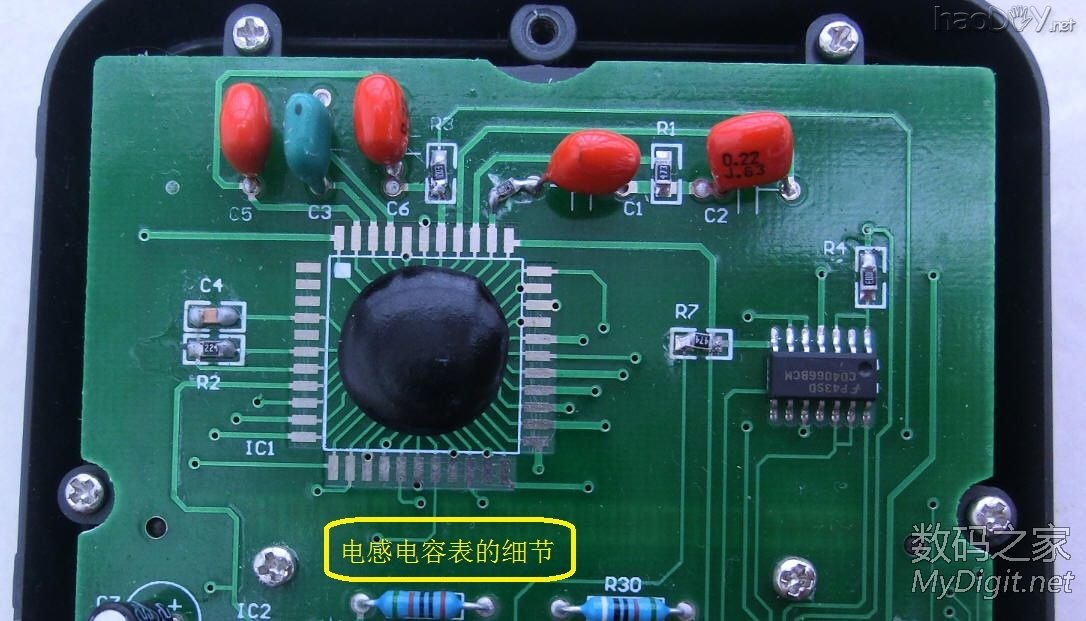

       人品不好，先后搞坏了两块表，一块垃圾数字万用表，一块电感电容表（心疼啊这个），结果都失败，把表还原后功能也不正常了，宣布死刑。

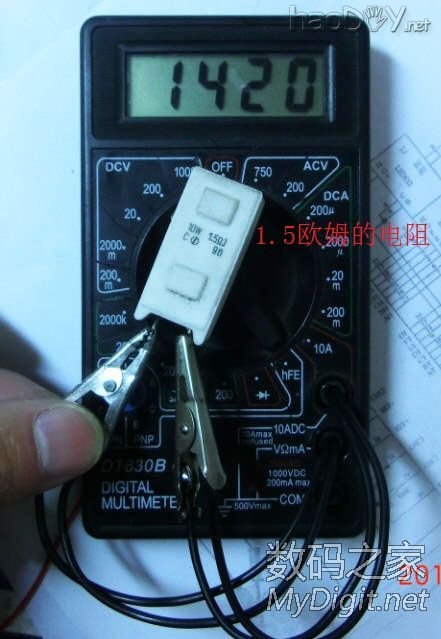

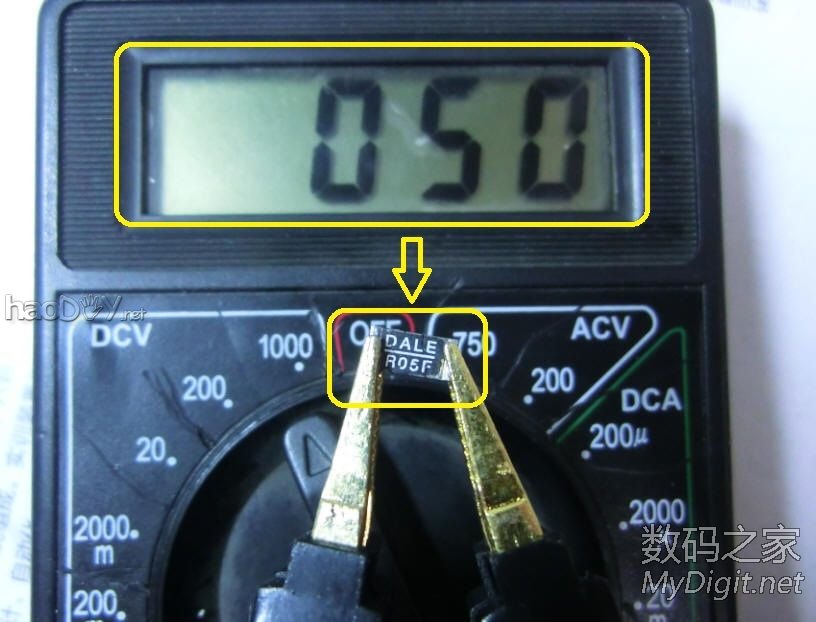

        今天又用一个垃圾数字万用表居然改成功了，庆祝一下下。
        本楼求安慰。

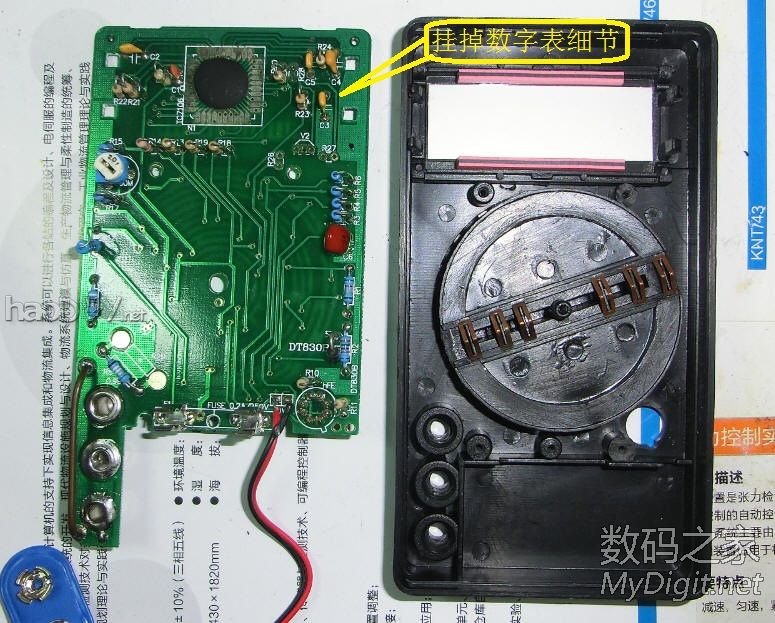

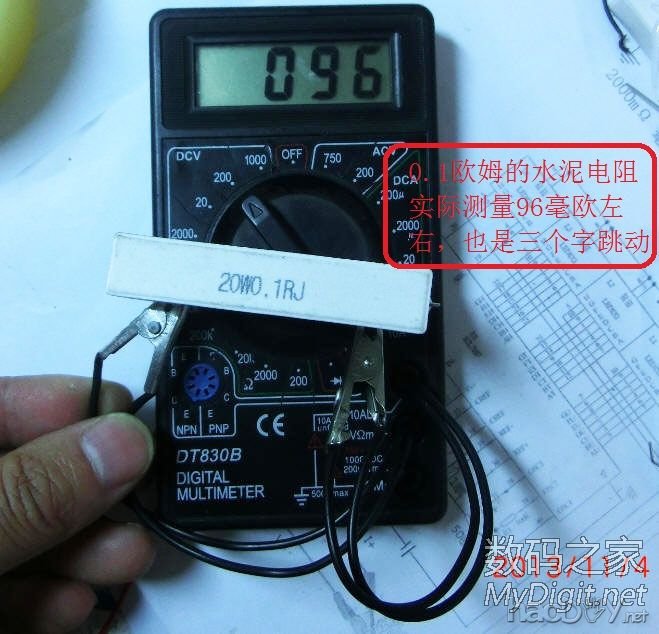

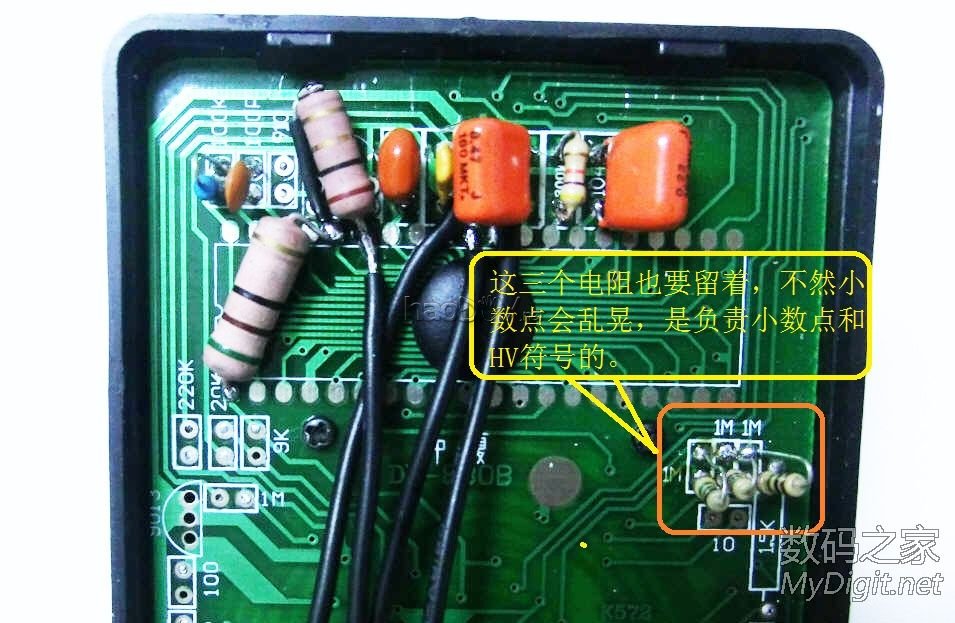

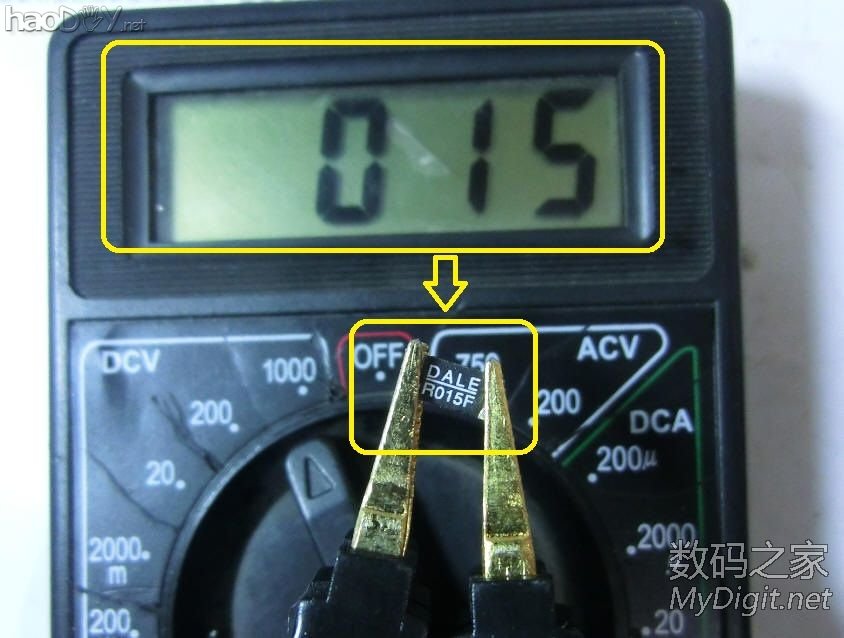

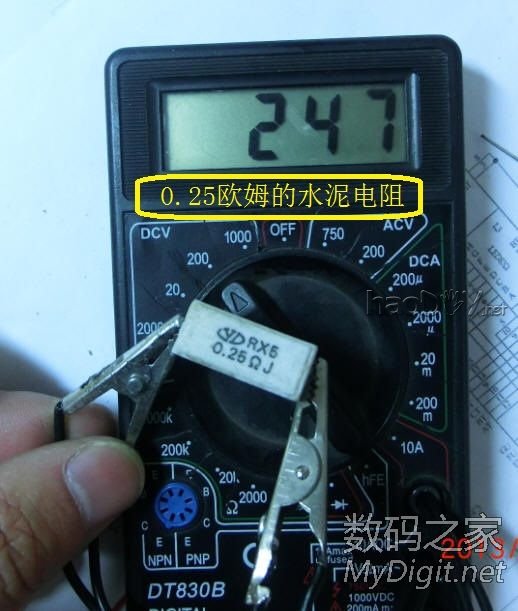

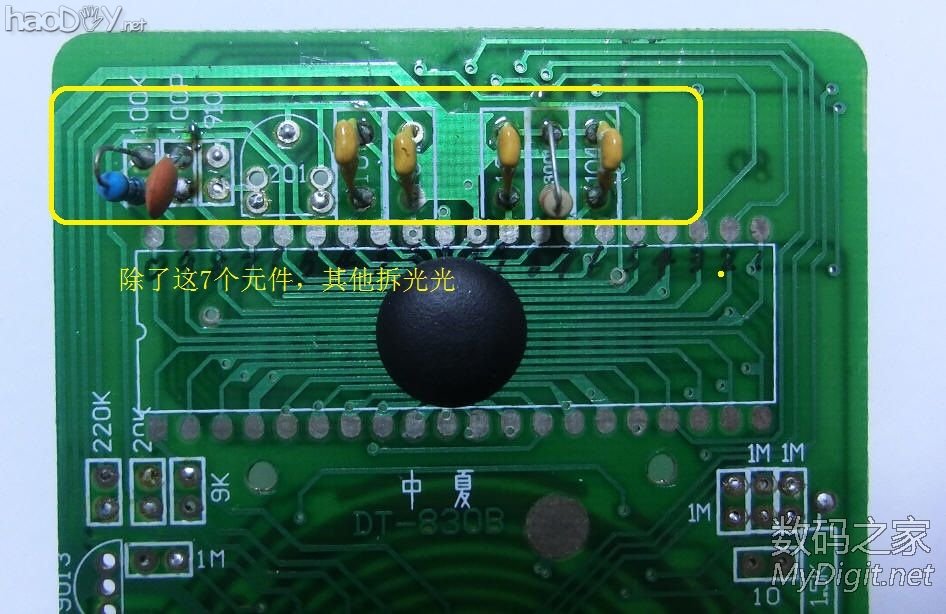

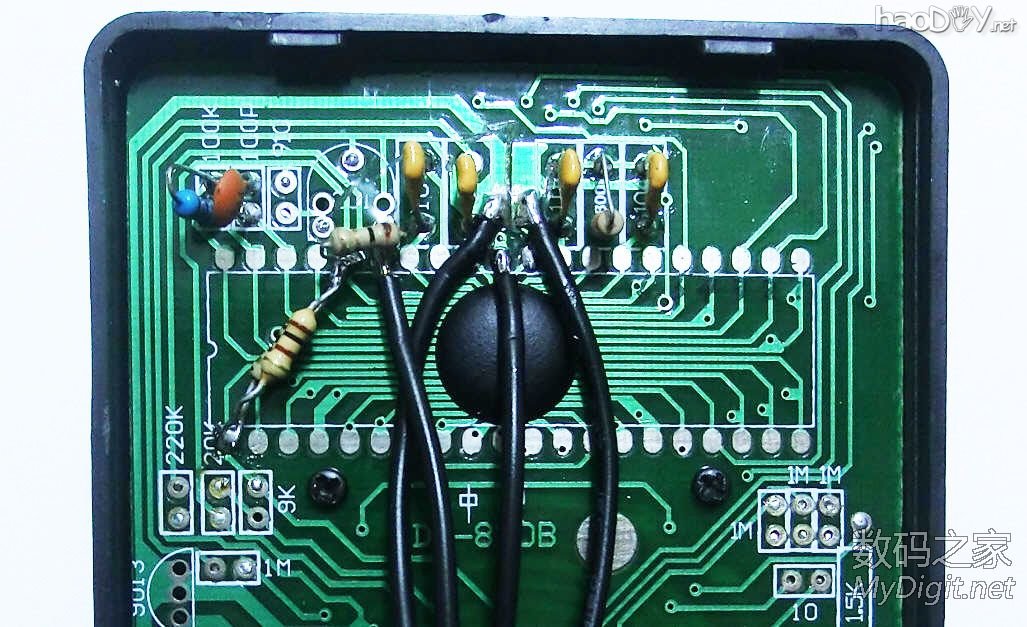

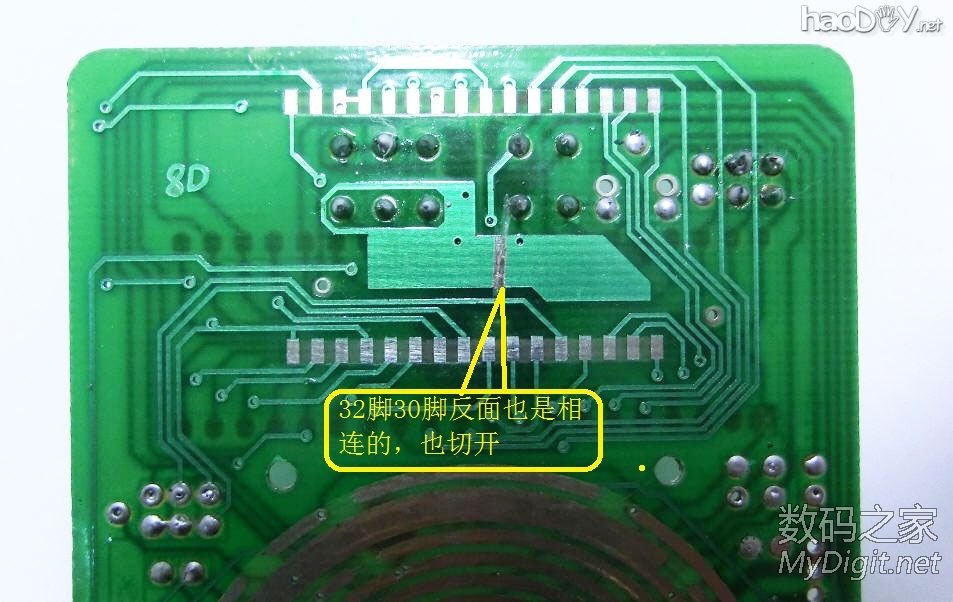

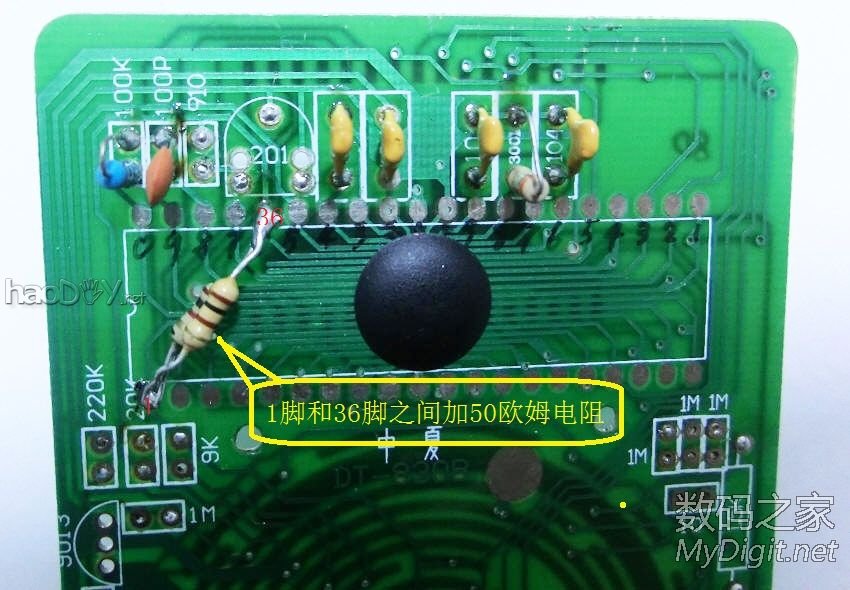

         根据热心坛友的建议，我又做了改进，特别强调，除了那7个元件外，还有3个1M的电阻也要留着，不然小数点会乱晃，更新电路图，请看38楼。

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

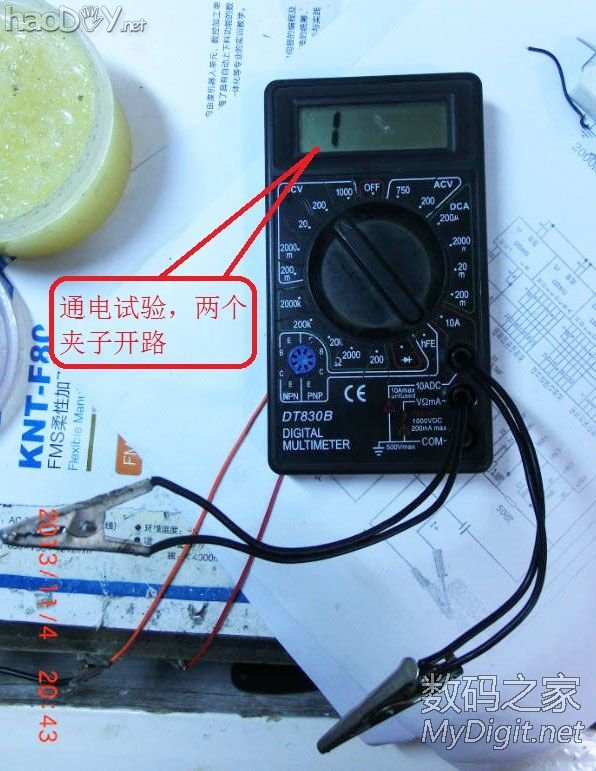

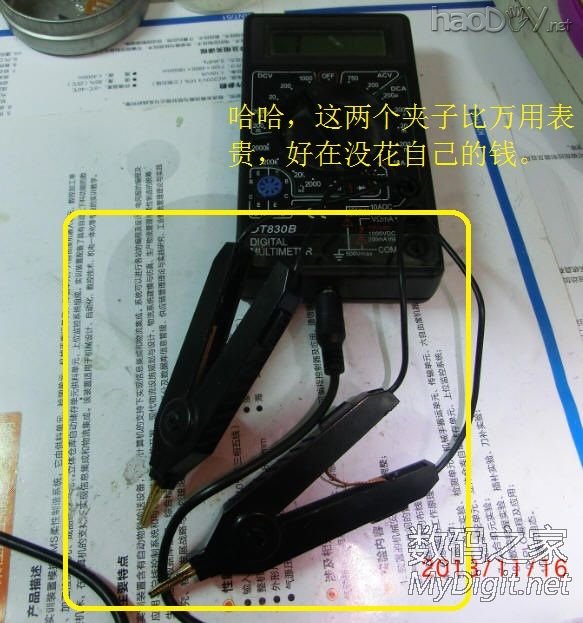

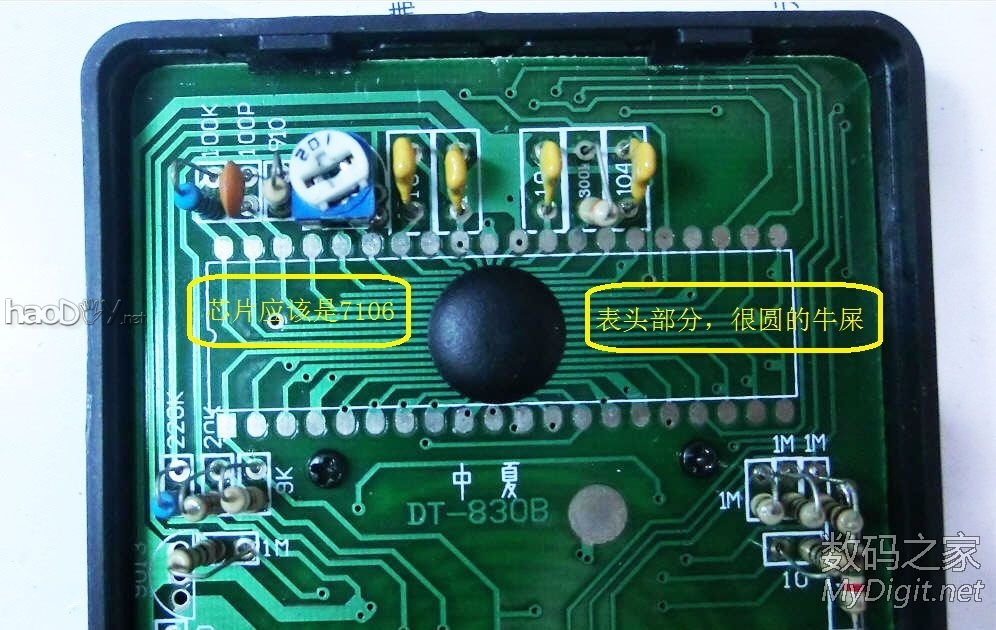

本楼求安慰，楼下正式上图

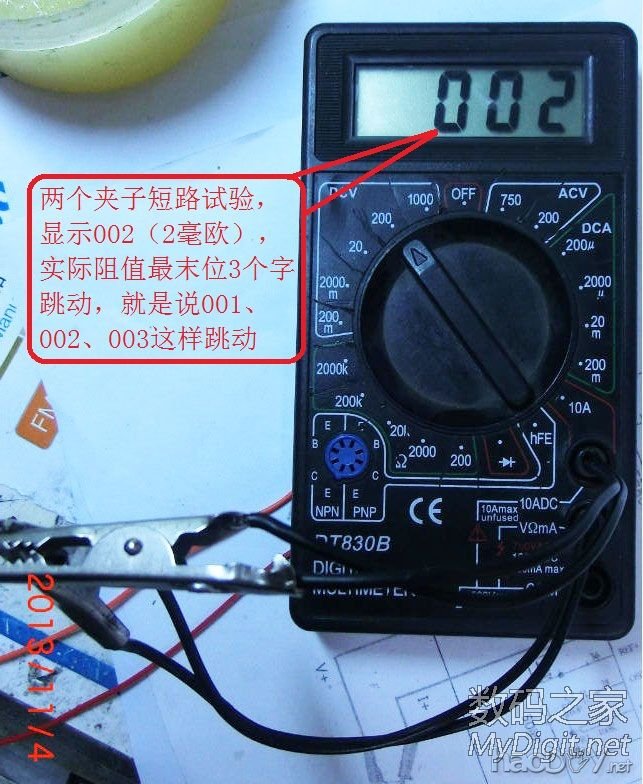

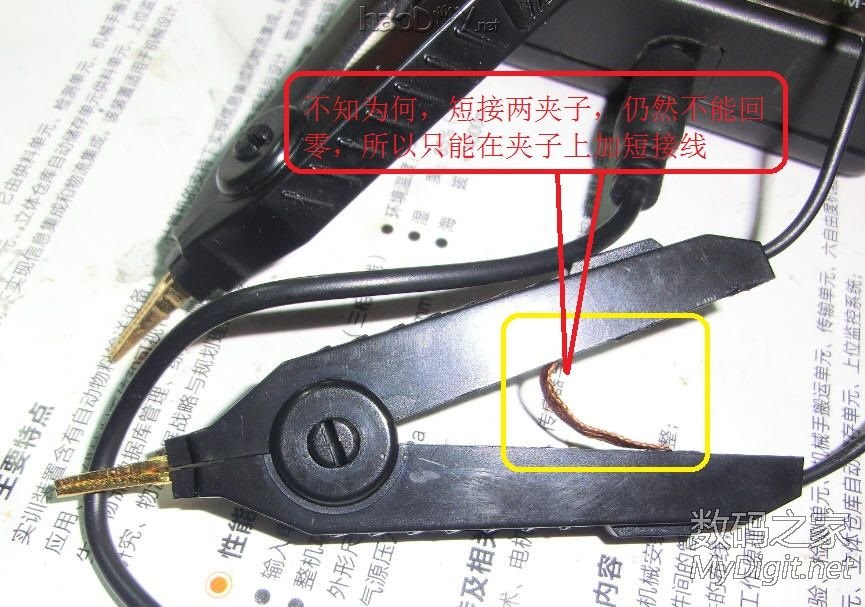

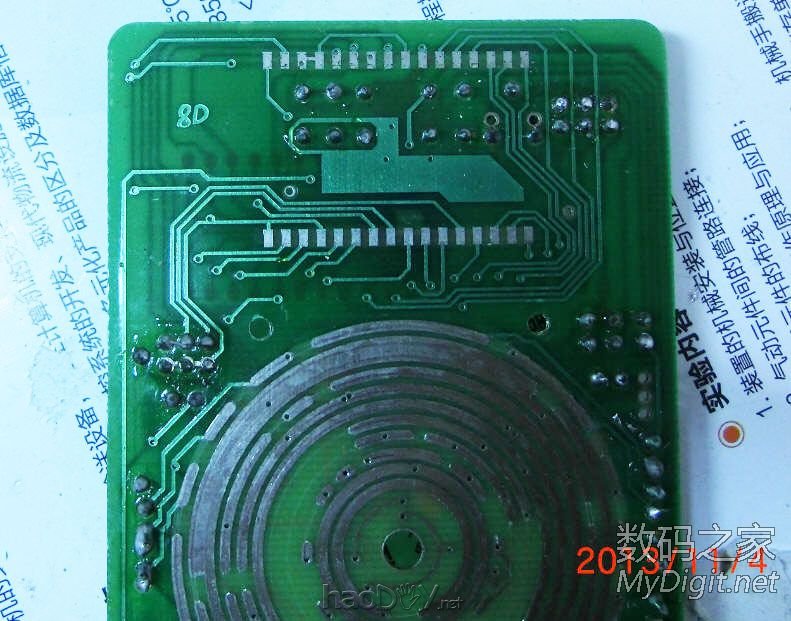

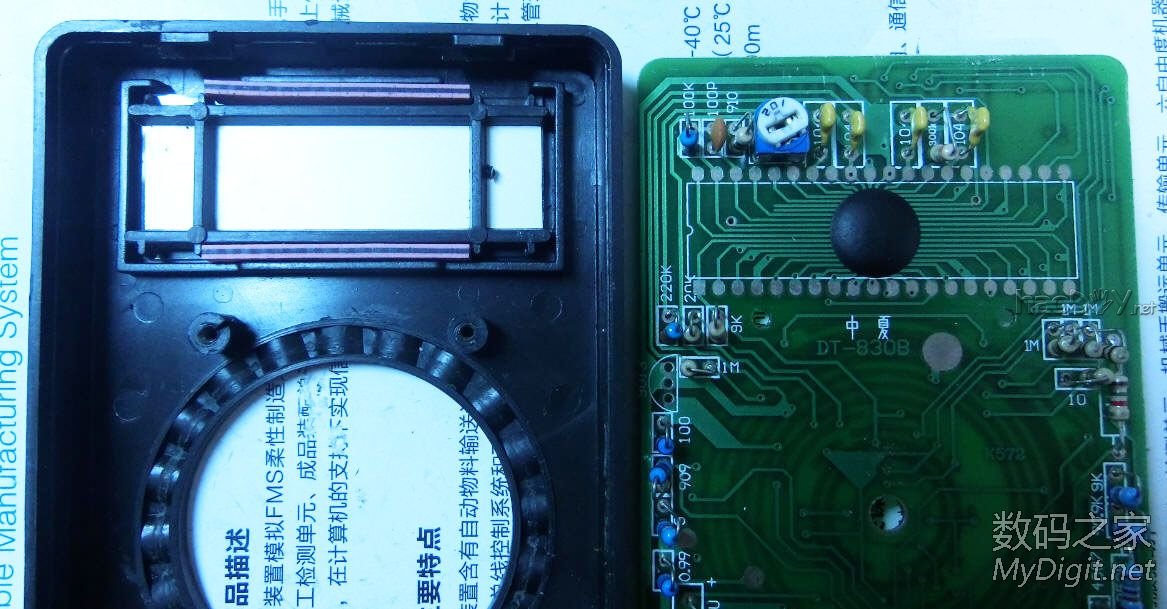

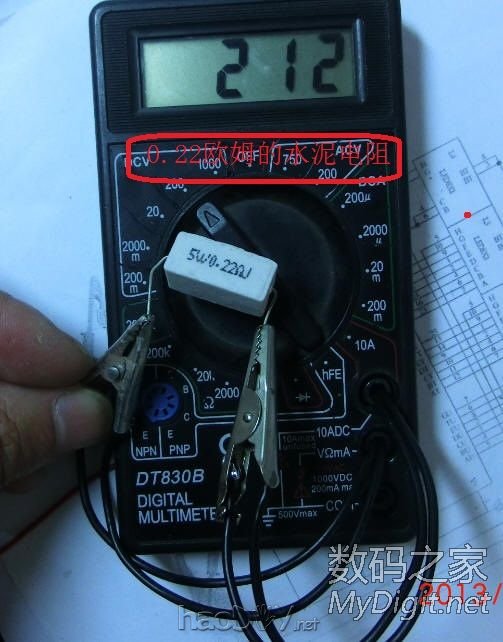

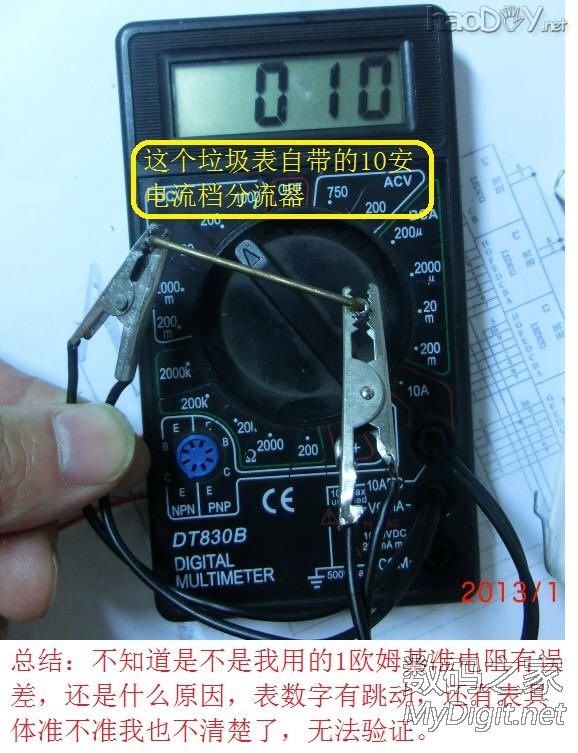

继续上图，稍等。。。。
改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块

改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块



改装毫欧表，牺牲了我两块表（数字万用表和电感电容表），第三块
上面这幅图是坛子里前辈先前的作品，我只是效仿而已

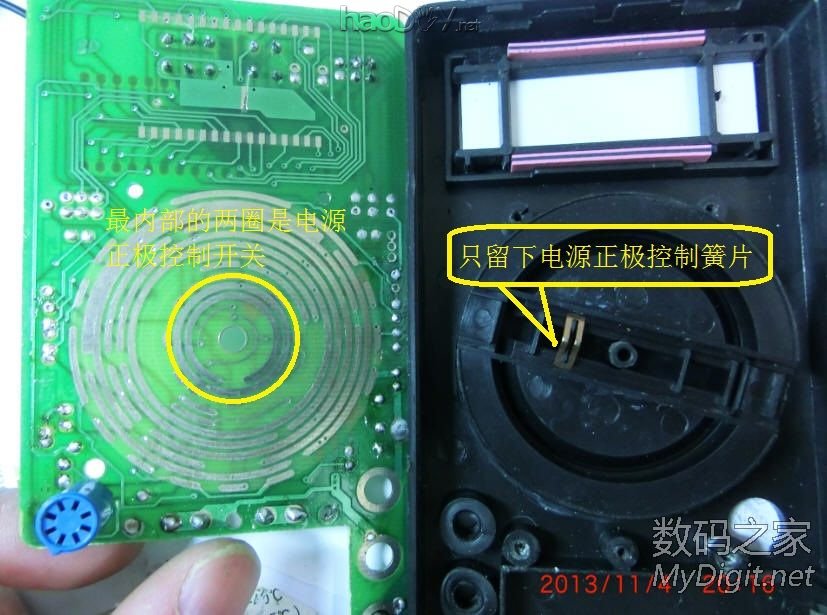

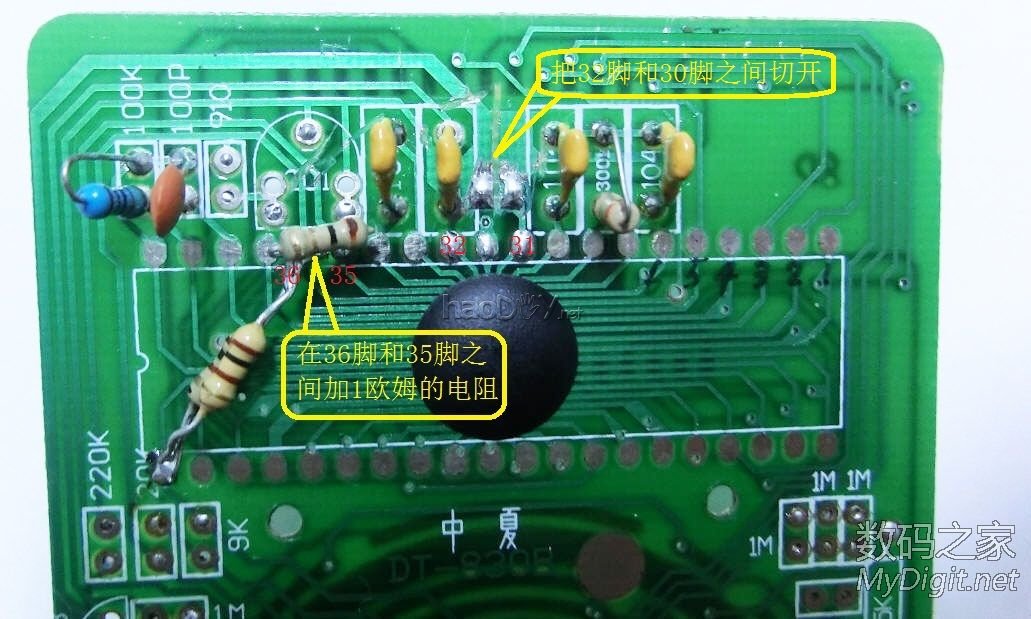

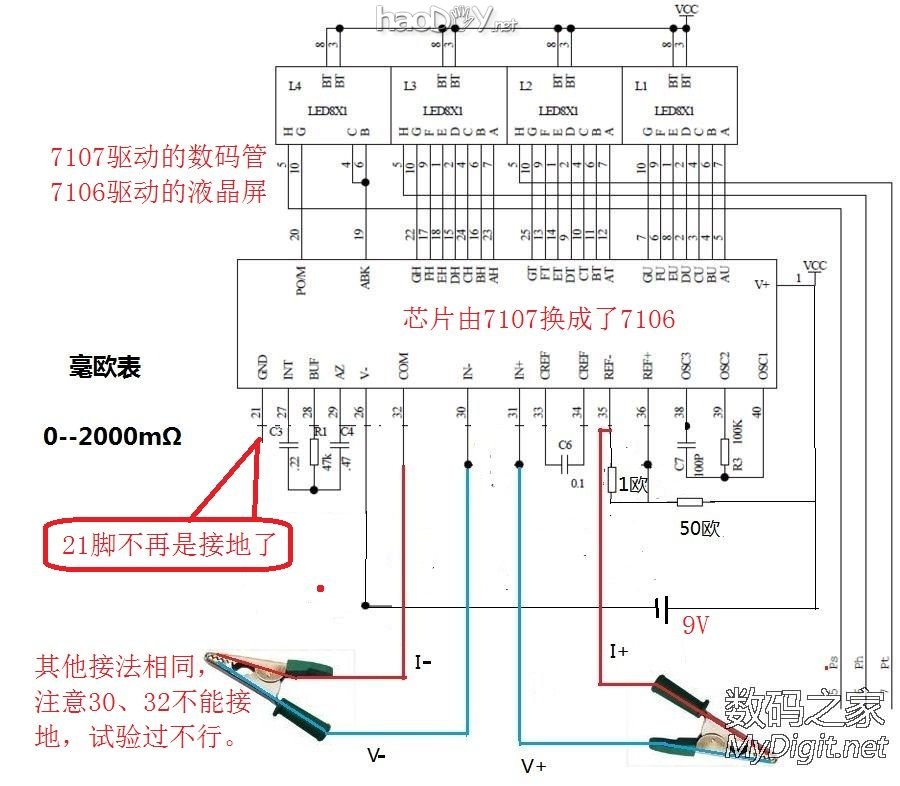

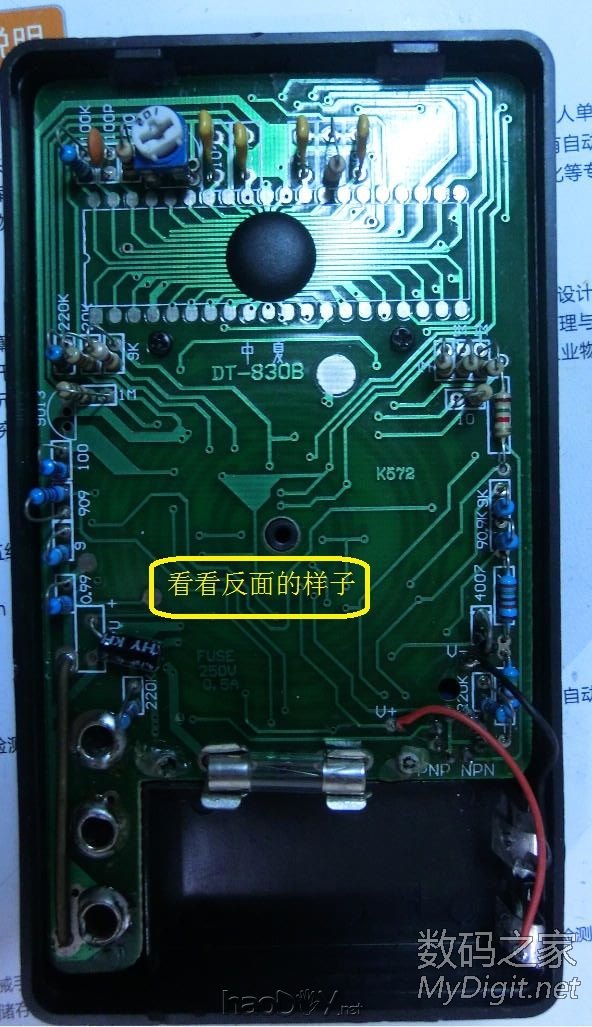

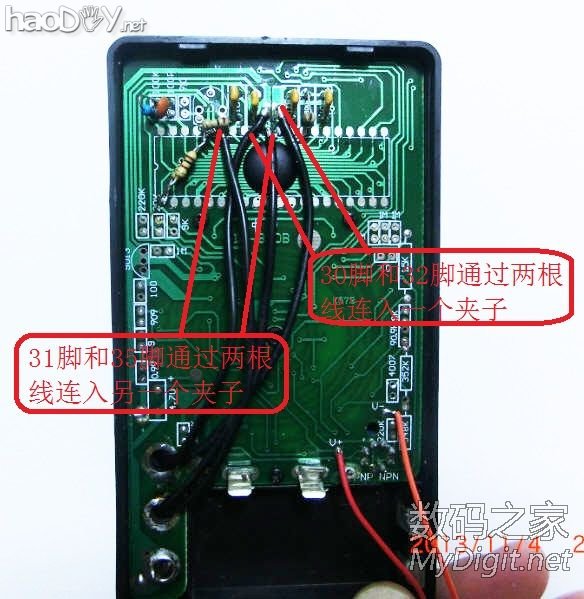

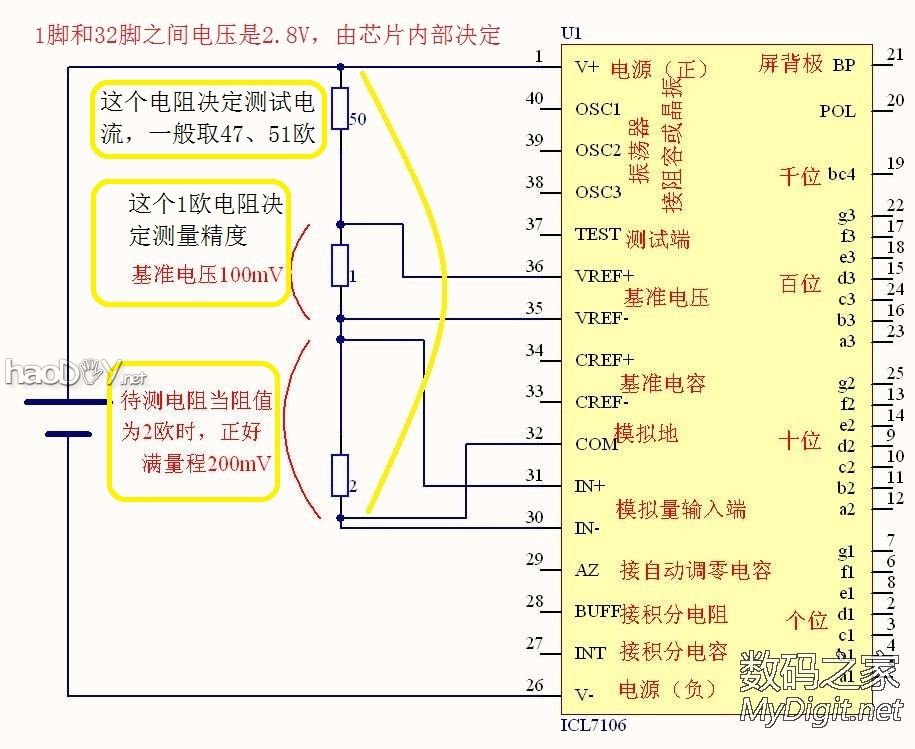

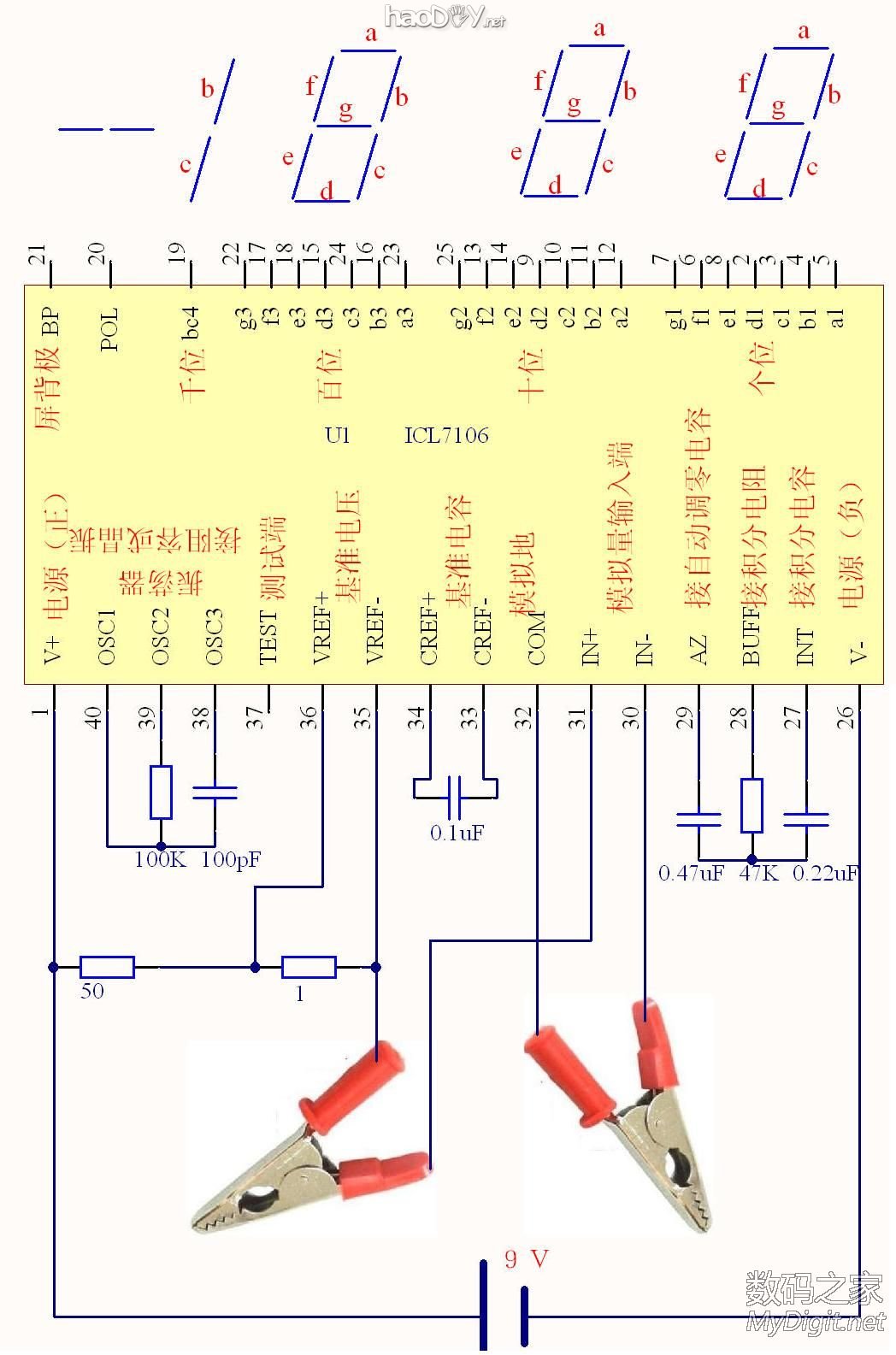

为了便于理解，我把图重新画了一下，提醒一下，检测时电流较大，一般9V电池扛不住，建议外接电源。
