前不久收了个1998年的DT-840万用表，拆解图可见这里：http://bbs.mydigit.cn/read.php?tid=612710 这个表虽然定位低端，但是做工还算可以，至少比现在同档次的廉价万用表高出不少 硬封ICL7106现在十分少见 中午趁着没事打磨一下，也让它能物尽其用 这个表的芯片在液晶屏下面，想看到芯片必须先拆掉屏幕 用到是Harris公司的ICL7106CPL，Harris公司已经在上个世纪就被Intersil收购了 现在质量比较好的ICL7106主要就是Intersil、Maxim以及MicroChip的 这个表说明书上写：全部采用进口芯片，此话看来不假

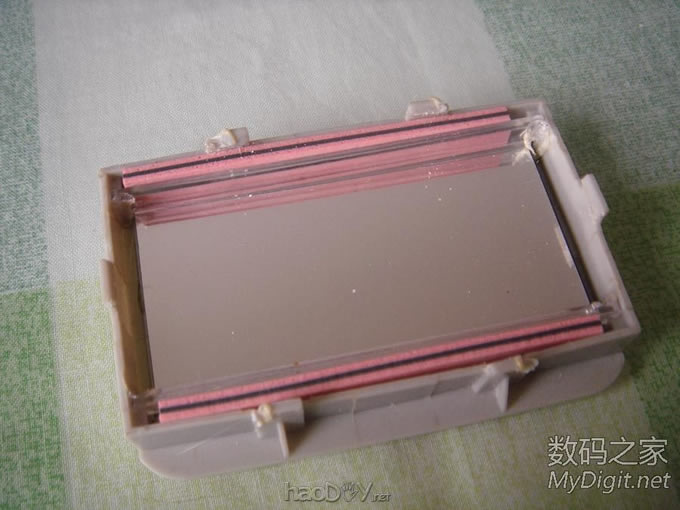

拆下的液晶屏背面，用的是导电橡胶连接

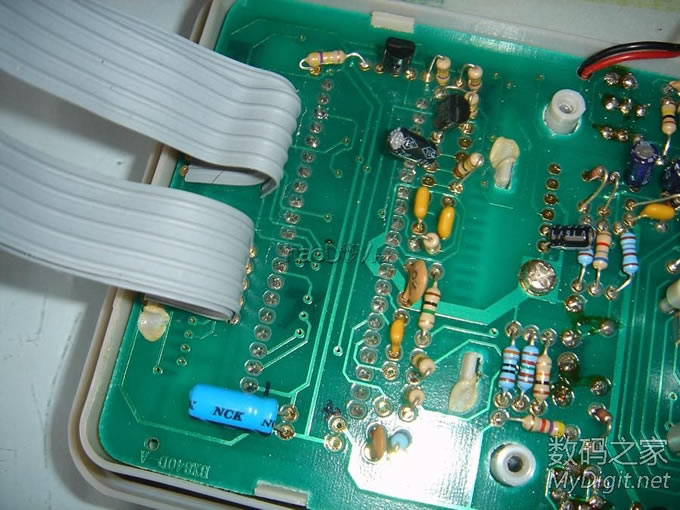

这是最重要的，ICL7106周边几个重要电容：Cref，Caz和Cint DataSheet上对它们的要求是使用聚酯薄膜电容器，而Cint要用聚丙烯或者特氟龙电容 这里全部使用的是独石电容 按理说这是不允许的，独石电容截止吸收率太高，必须更换 还可以看到，ICL7106的时钟采用RC振荡

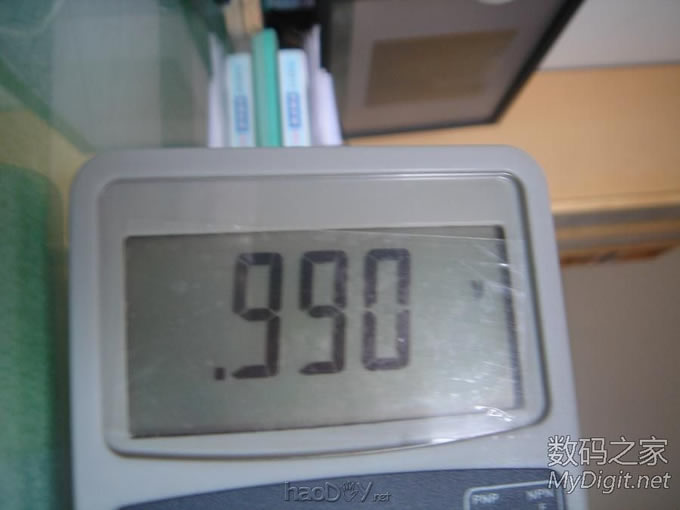

用独石电容做积分电容和参考电容的后果，自检读数非常差，只有990 最好应该是999

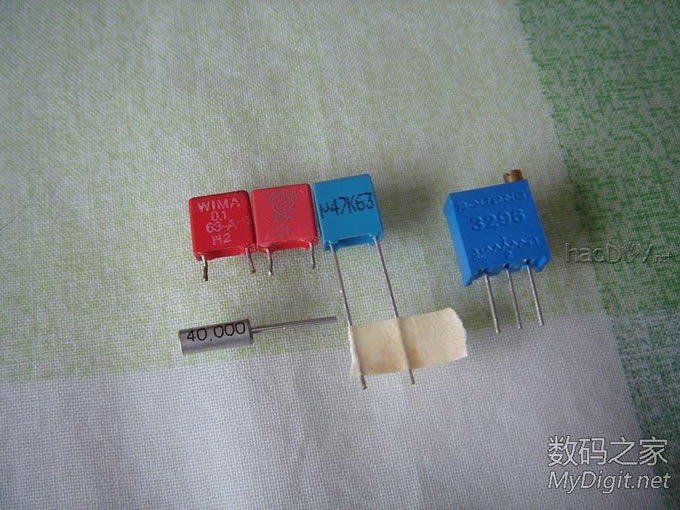

打磨主要是对ICL7106周边的电容，振荡电路和基准电路进行打磨 准备材料 积分电容和参考电容先用WIMA的薄膜电容 调零电容要求不高，用西门子的校正电容 还准备了40KHz的晶振和BOURNS的3296微调电位器

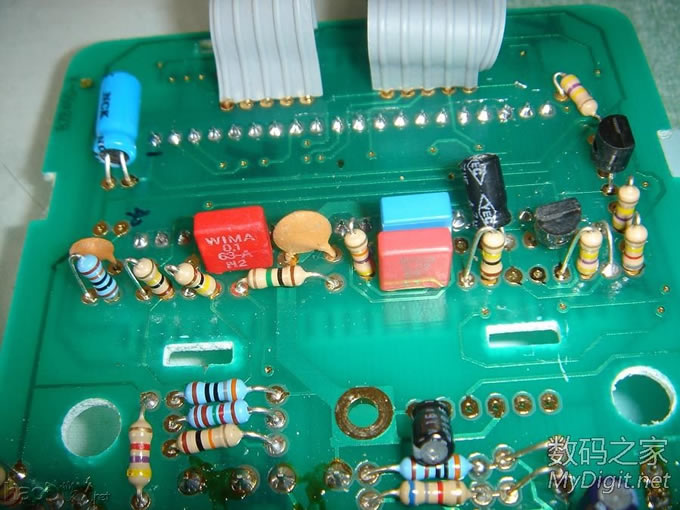

更换电容

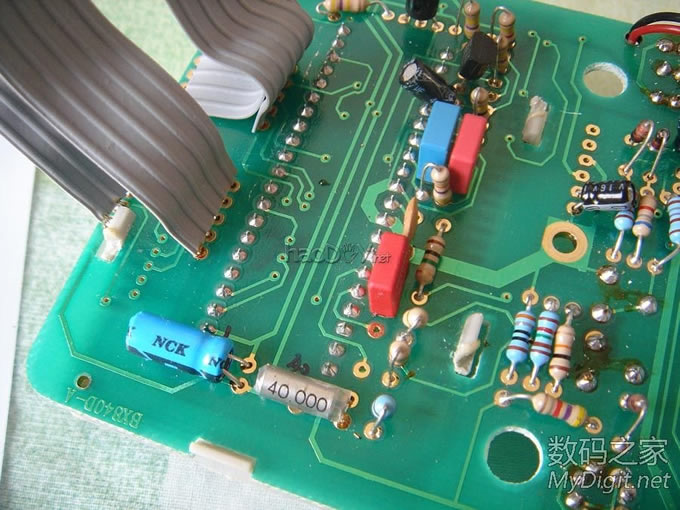

再把RC振荡电路换成晶振振荡电路

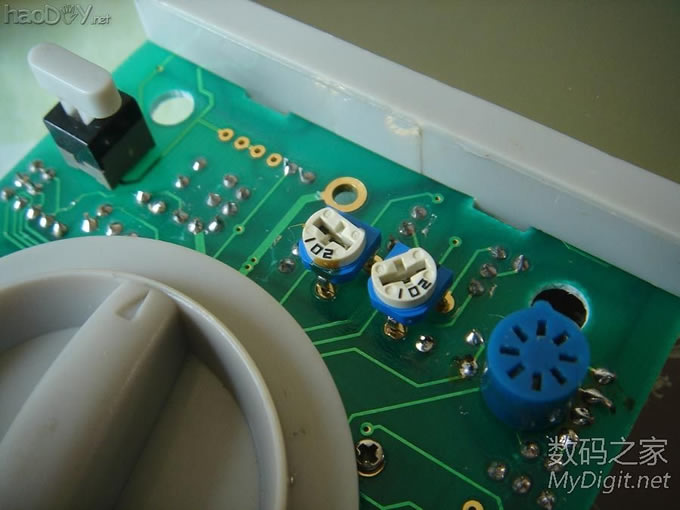

下面对基准电路进行改造 原来用的是普通蓝白电位器

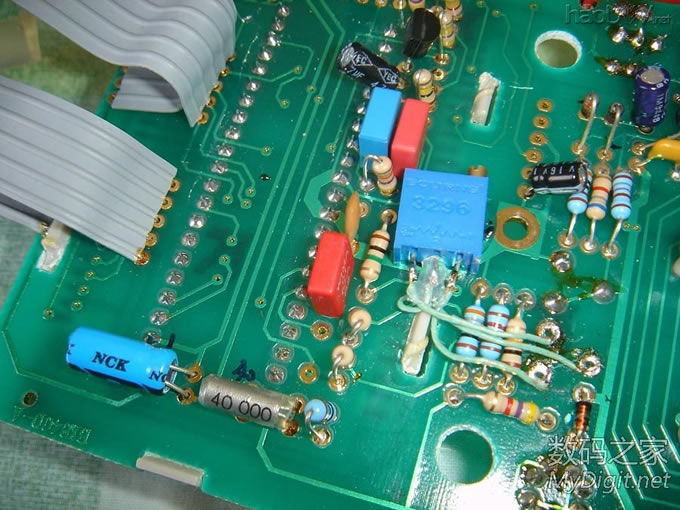

换成3296的微调电位器，过几天有空去买些ICL8069做基准 先暂时使用ICL7106内部基准 由于没有侧向调节的电位器，所以只好将电位器用线引出 热熔胶粘在线路板空白处

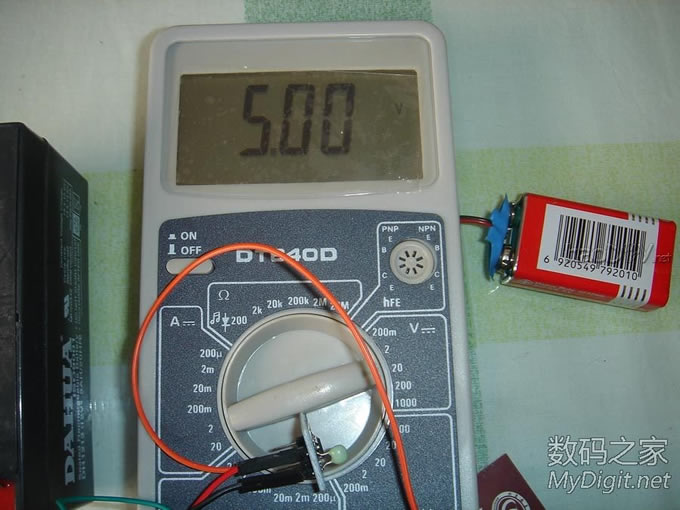

改装完毕，自检读数目前变成了997，主要应该还是因为积分电容的材质问题，不过就不管它了 改完的表要进行校准 基准采用ISL21007 1.250V基准电压芯片和REF195 5.000V基准电压芯片 因为将来还要继续打磨，所以先粗调一下 调整电位器使表和基准输出电压相符就可以了 校准后测量5.000V基准

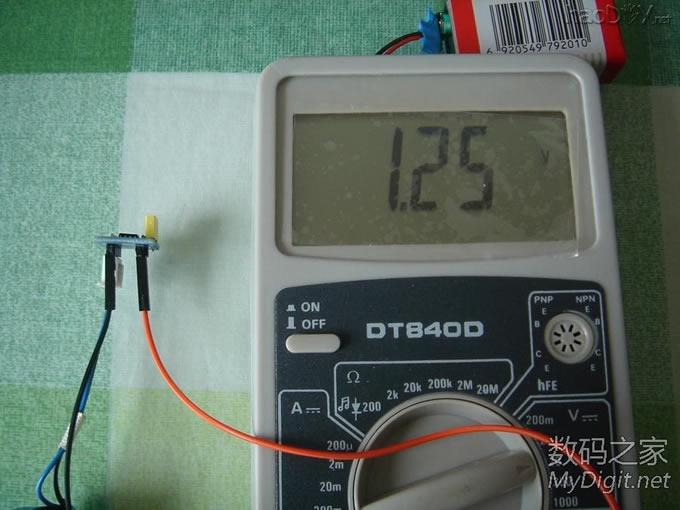

测量1.250V基准
