多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪(6)

时间:2013-02-21 22:22来源:www.crystalradio.cn 作者:一草亭 点击: 次
3、电阻档测试 因为电阻档不像电压和电流那样可以直接和数字表并联或串联一起测数字表和指针表，只能分两轮测试，先测数字表，后测指针表。因为档位繁多，只能挑选着给一些图片了。 数字表测试结果： 指针表测试结


多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

3、电阻档测试
因为电阻档不像电压和电流那样可以直接和数字表并联或串联一起测数字表和指针表，只能分两轮测试，先测数字表，后测指针表。因为档位繁多，只能挑选着给一些图片了。

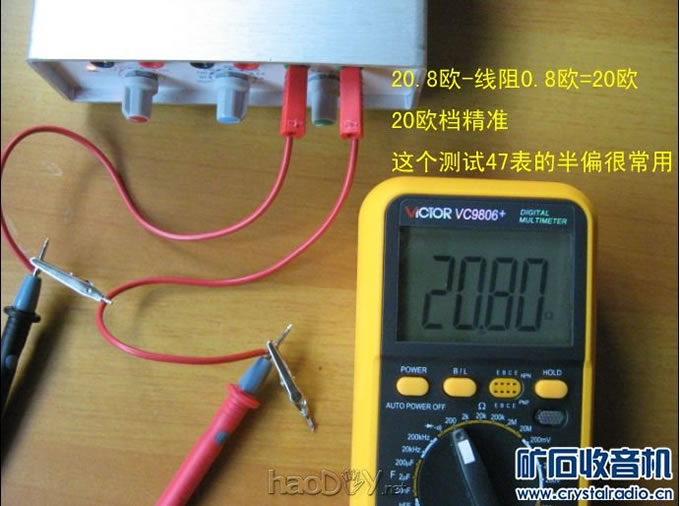

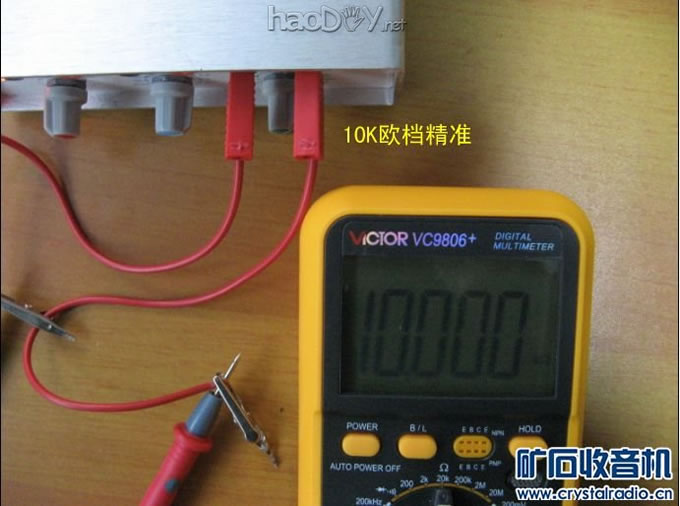

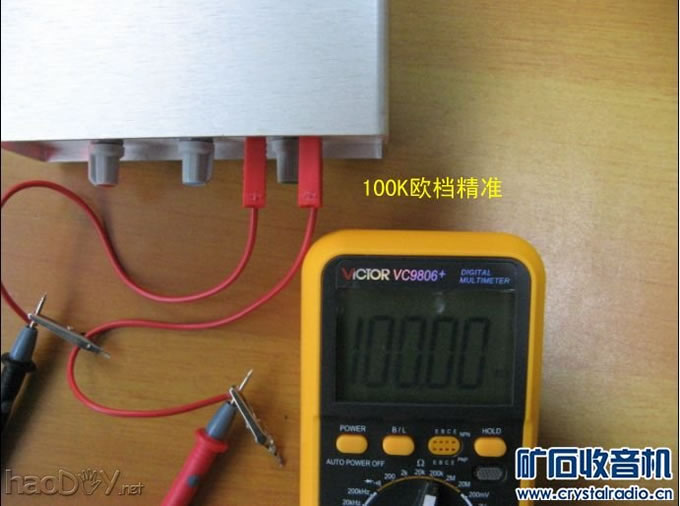

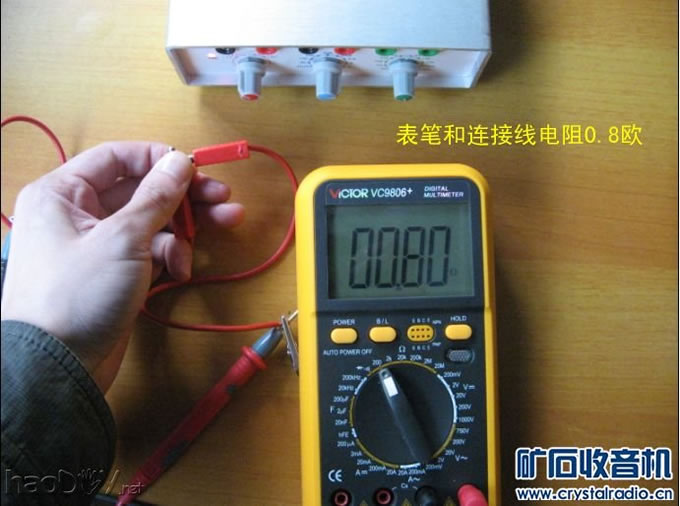

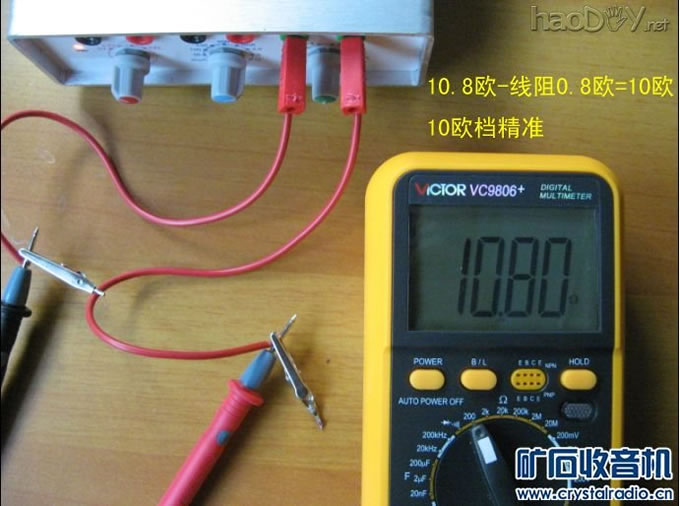

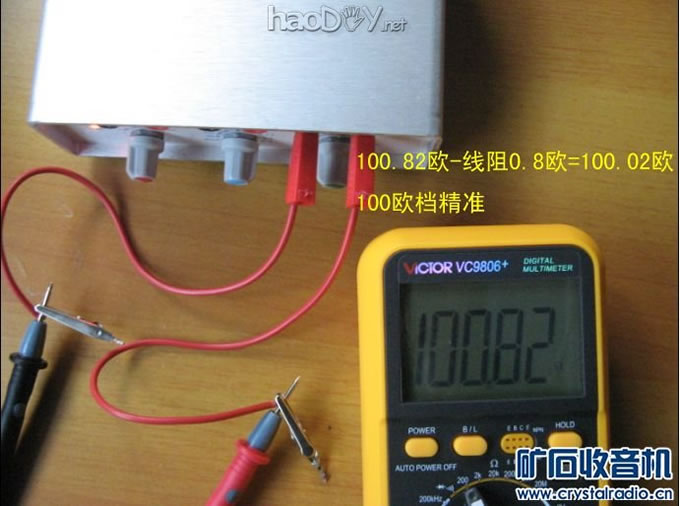

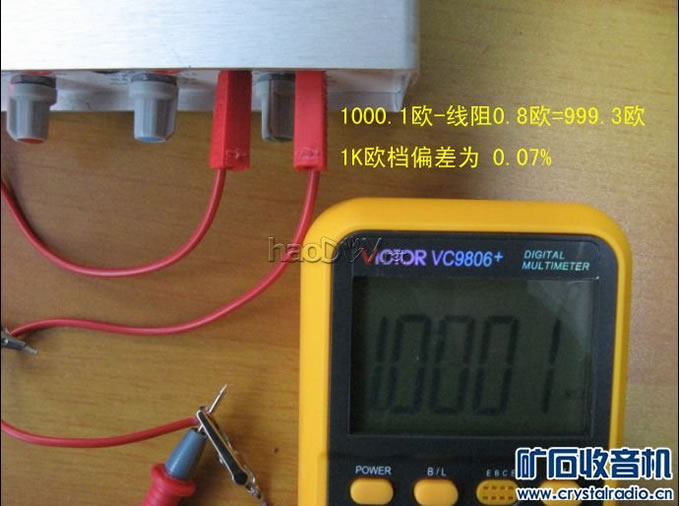

数字表测试结果：
多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

指针表测试结果：
所有档位准确全部压线，同一个档位的线性也非常满意，也许是MF-35表确实比较准吧。但至少说明这个DIY的仪器所用精密电阻还是不错的。

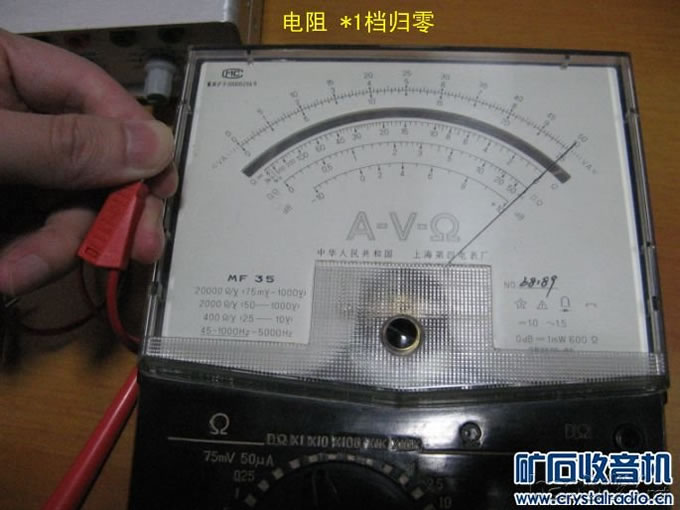

电阻*1档测试：全部精准压线，线性一流
多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪  (责任编辑：admin)
