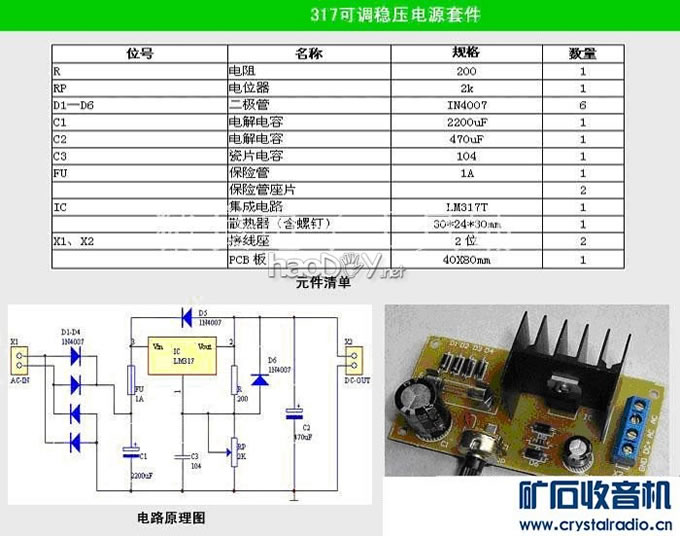

高精度电阻：全部采用万分之一精度电阻，直接接入电路，档位包括10、20、50、100、200；1K、2K、10K、20K、100K、200K，合计11个档次，每个级别的阻值设置了*10和*20档次，主要是为了检验指针表电阻档的线性。这样设计相对还是合理的。当然，也预留了一个档位，以便将来增设需要的电阻（比如M欧级电阻）。电阻档的设计必须要尽量减少一起内部的接触电阻和线阻，否则还不如直接用高精度电阻焊在洞洞板上简易使用了。 普通低压交流电压输出：交流电压基准比较难，不在本设计考虑的范围。但是每次测指针表的交流档精度，都小心翼翼的往220V上插，然后和高位数字表比较，害怕触电啊。于是顺便设计一个低压交流输出，本次设计的是15V。当然，这个功能是顺便设计的，因为这里的交流15V，经过整流、滤波后的电压正好用于直流电压基准的输入电压。 1.3 想法的实现 电源选择：因为有10V基准，输入需要高于11V甚至12V，显然单用一个9V电池是不行了，串太多的电池也不方便，索性采用市电变压到15V，然后用经典的LM 317模块整流，再加上基准模块上本来就有的AMS 1117模块（其实可以省略），这样就足够完美的解决了电源问题。 外观要求：体积要小，要尽量的小。否则拿一个大大的家伙搬来搬去校验指针表，实在很麻烦。 外围要求：档位切换要方便，采用三个多档位的电位器分别用于电压、电流、电阻的档位选择。因为同时涉及电压、电流、电阻三种功能多个档位的基准输出，不同的功能旋钮设计要分颜色，面板设计应该考虑到基本美学因素。 耐用要求：因为经常验证指针表的精度，需要多次插拔测试笔，又要保证表笔紧紧的插入。仪器采用高强度铝合金外壳，而不是采用便宜的塑料外壳。事实证明，这个决定很有必要。尽管会给外壳的钻孔和加工带来很大的难度，但这次的努力非常值得。 1.4 主要模块及原理图 电源部分：经典的LM 317整流模块。购自网络散件，焊接组装极其简单，原理图和实物图如下：  基准部分：基于AD586、AD587的基准模块。模块构架和外围元件购自本坛，核心元件：运放、AD586、AD587基准芯片购自淘宝。 基准的套件（不含运放、不含主芯片），这个板子可以搭载MAX6350，也可以搭载AD586和AD587，管脚基本兼容，这个板子是本坛Edward坛友开发的，版权属于Edward坛友，为了介绍全面我同样上传了原理图，板子介绍见下图： (责任编辑：admin) |
