多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪(3)_haoDIY

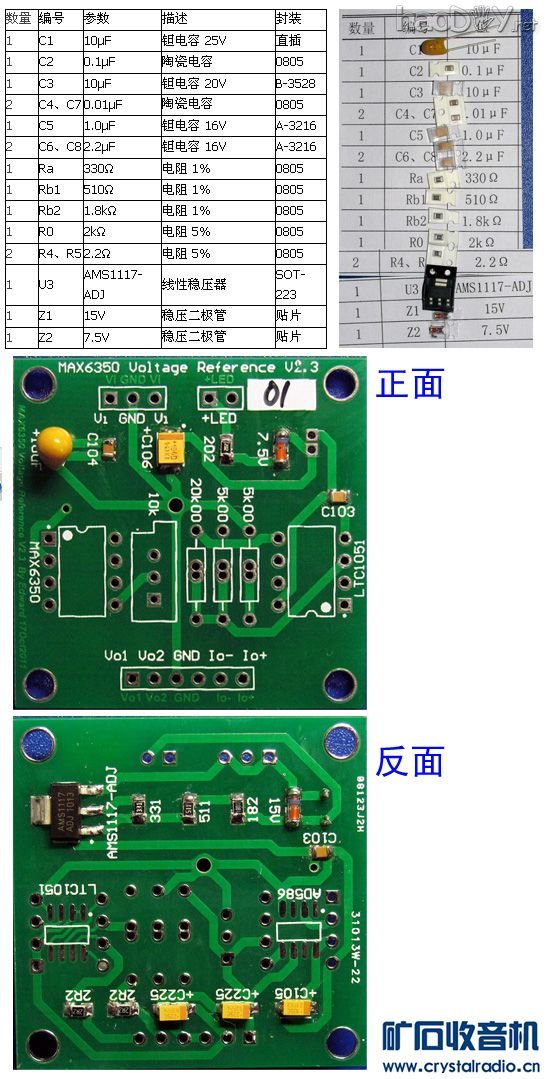

基准板子的详细原理图和介绍可以在这里下载：
http://ishare.iask.sina.com.cn/f/35734657.html
多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

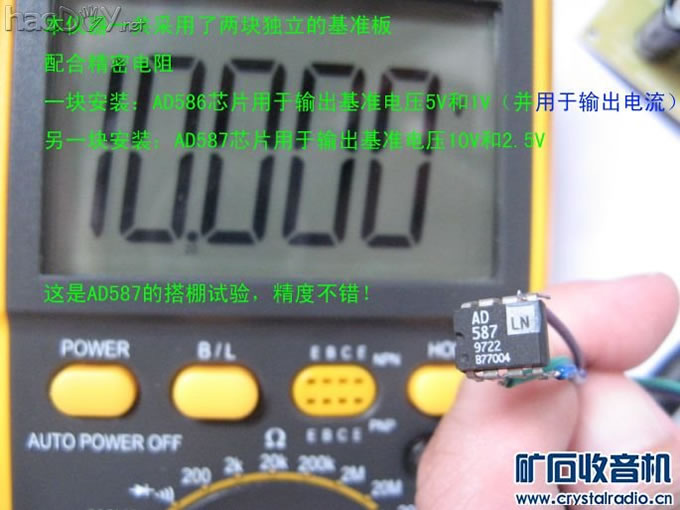

核心元件AD587的照片和搭棚测试精度，很满意，见下图：（AD586和AD587外观类似，就不单独放照片了）
多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

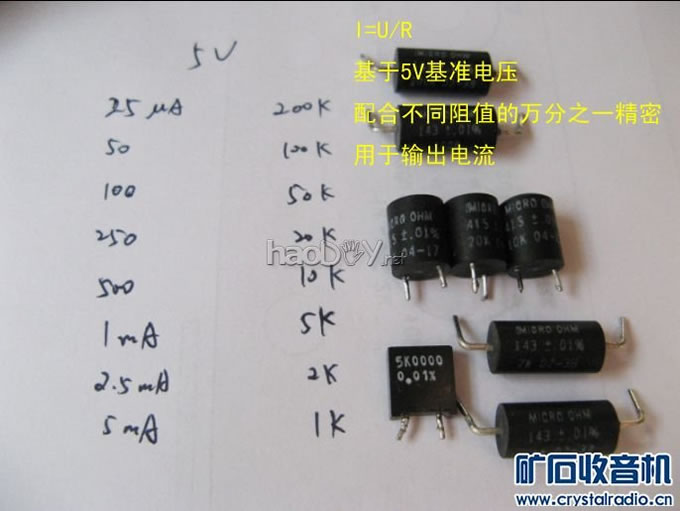

电流部分：万分之一精度电阻若干，基于5V基准，配合不同阻值的精密电阻，用于输出恒定电流，精密电阻购自淘宝，见下图：
多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

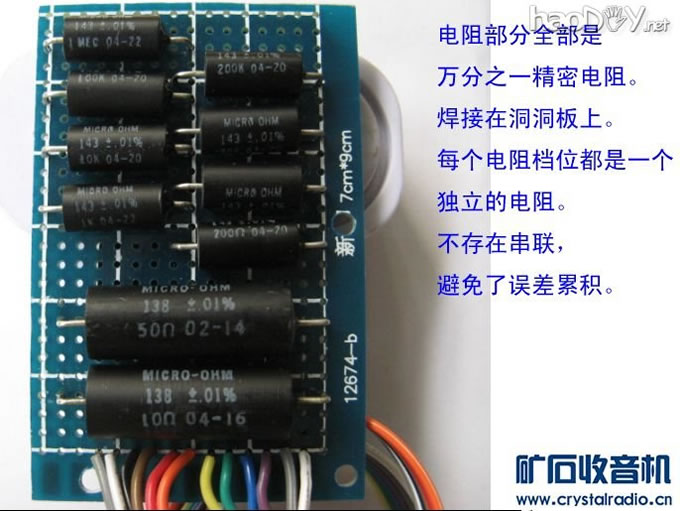

电阻部分：万分之一精度电阻若干（整机合计23个万分之一精密电阻），购自淘宝，整机的成本光电阻就花了不少钱了.
多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

二、制作过程
下面开始介绍安装和装修过程，主要以图片为主。

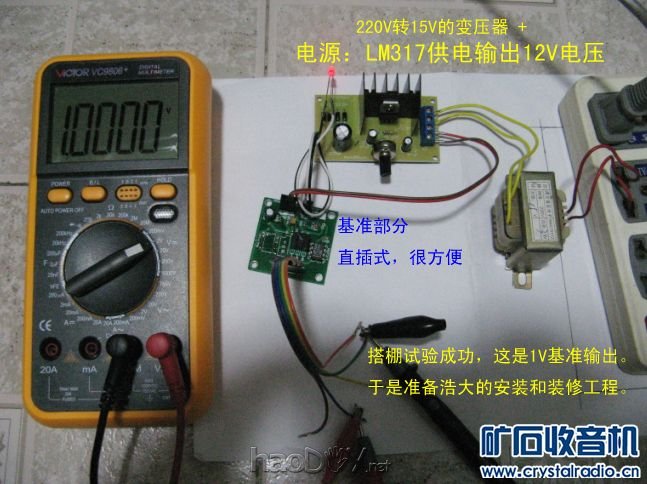

1、搭棚试验
搭棚试验成功是一切成功的基础
多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪

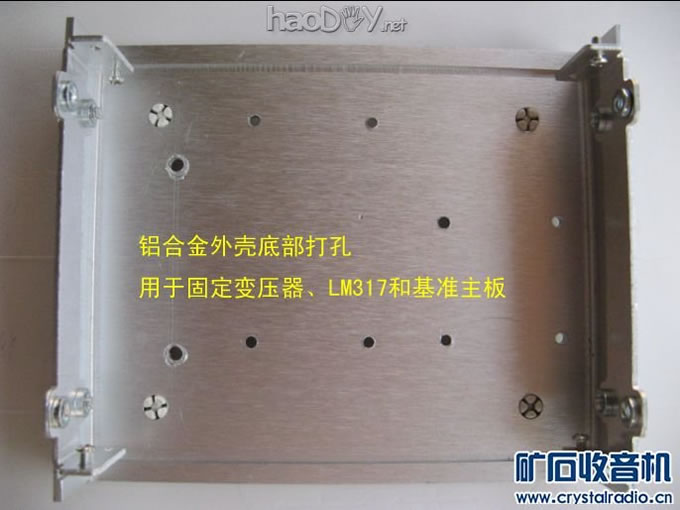

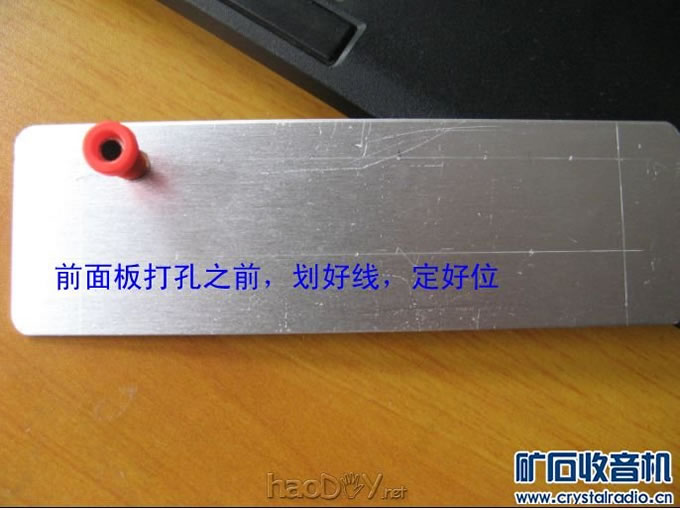

2、铝合金外壳打孔和面板安装、装修
多功能多档位“电压-电流-电阻”基准——超级实用的指针表校验仪
