之前制作了一个单路的HH电池容量曲线仪(http://bbs.mydigit.cn/read.php?tid=518137),一次制作成功,但是软件不兼容win8暂时放到一边了。双路的软件兼容win8,就重新制作了一双路的HH曲线仪,MOS管使用的是2个拆机的P60NF06,测试锂电池不错。正好前一段时间申请了50个国产的YPI3205C MOS管,于是把2个P60NF06 MOS管拆下来换成2个国产的耀攀YPI3205C MOS看看性能如何?HH放电仪都是N年前的事了,现在都玩什么大肚肚 EBC/EBD的了,但是感觉HH曲线仪简单易制,精度也不赖。很早以前在一论坛看到HH老师研制此曲线仪的过程帖子,看了好几遍觉得好玩,但是原来不完锂电池,所以也没制作,最主要的是几个月前买东西带的一锂电池竟然是用拆机的重新包装的。于是就有了制作HH曲线仪的想法。把制作和测试电池过程,P60NF06场管和申请的耀攀YPI3205C场管对比过程。有图纸和软件。
弄了个视频不会传地址在这里 直接点击 优酷:http://v.youku.com/v_show/id_XNTAwMzY5NDA0.html

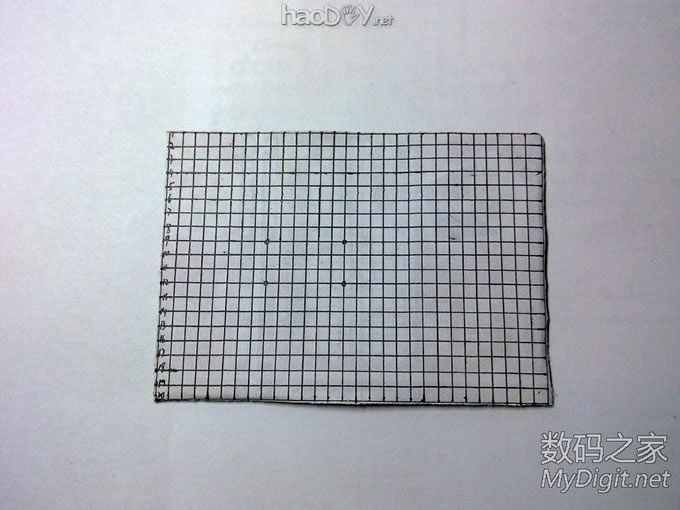

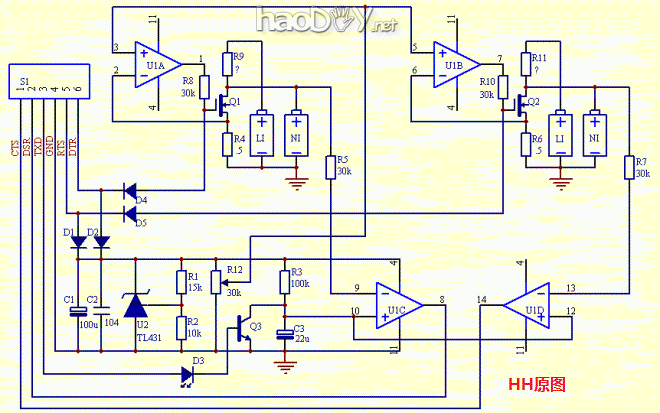

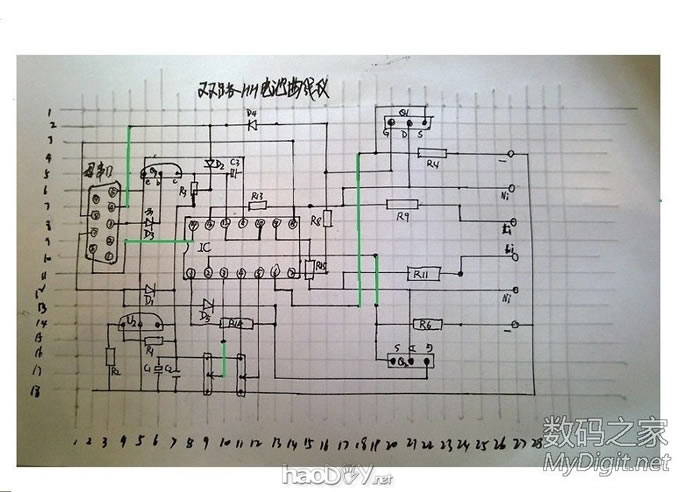

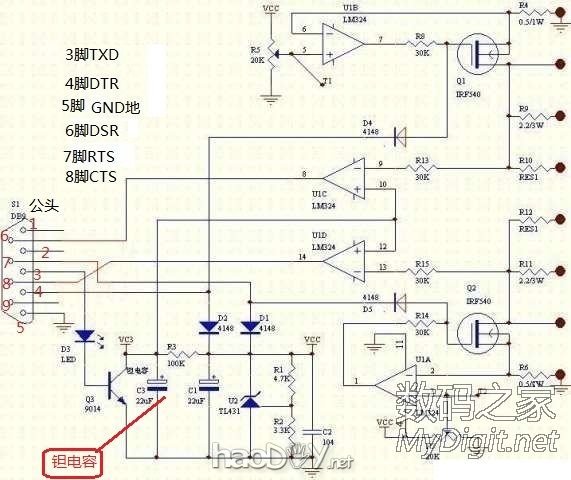

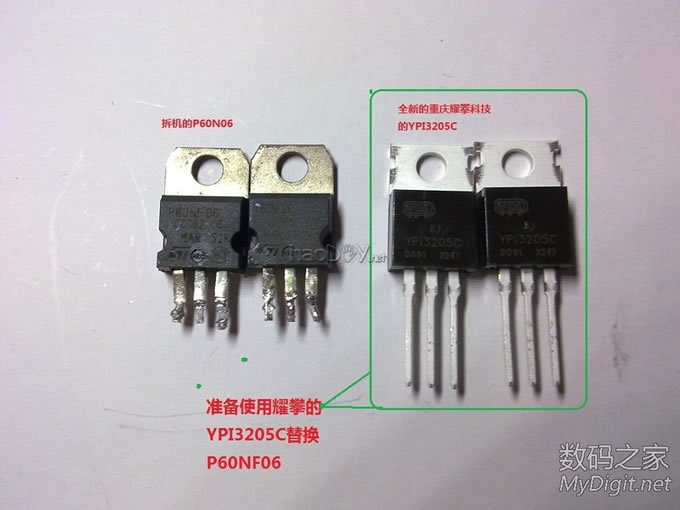

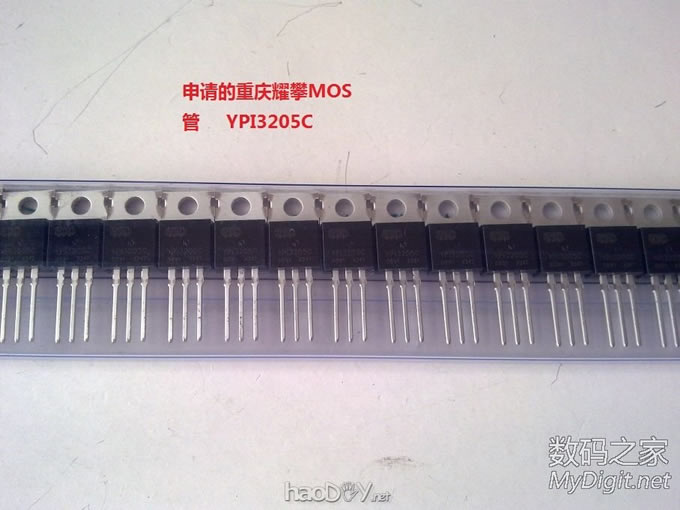

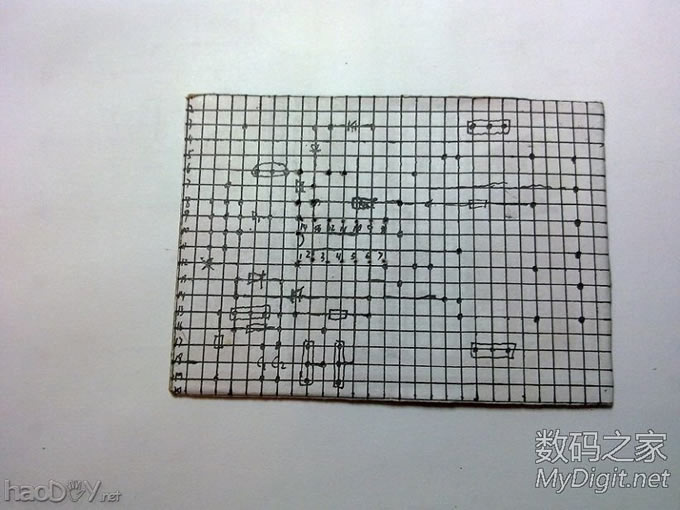

1. 先上个申请的耀攀YPI3205C MOS管图 ,国产的MOS经使用不错,不比IRF的差。制作逆变器和电容点焊机等不错。 2. 图纸第一个是HH老师的原图,第二个是网上找的 3. 这张图是我根据女人绣十字绣图纸启发,制作的适合洞洞板。

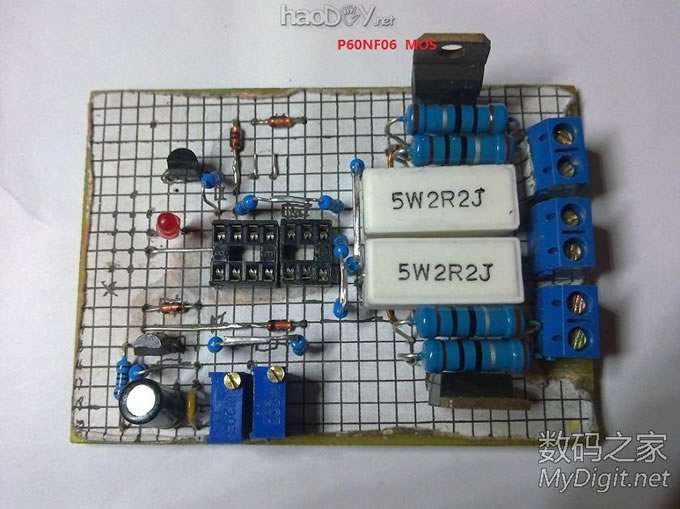

4. 根据第3的图纸现在开始制作
5. 一边打孔一边安装元件过程略过

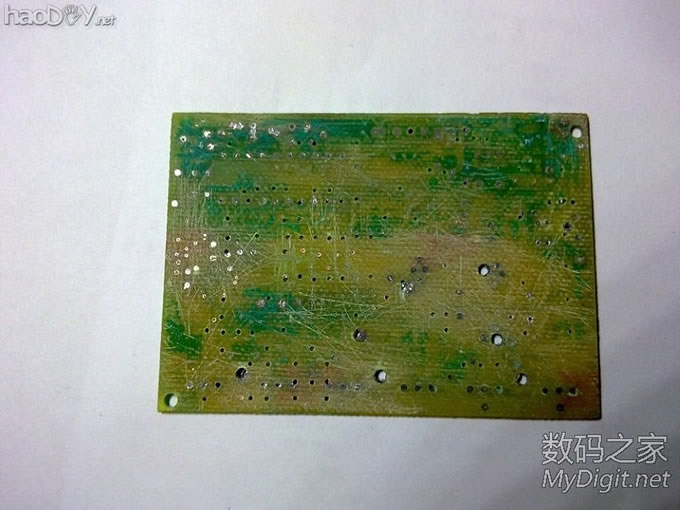

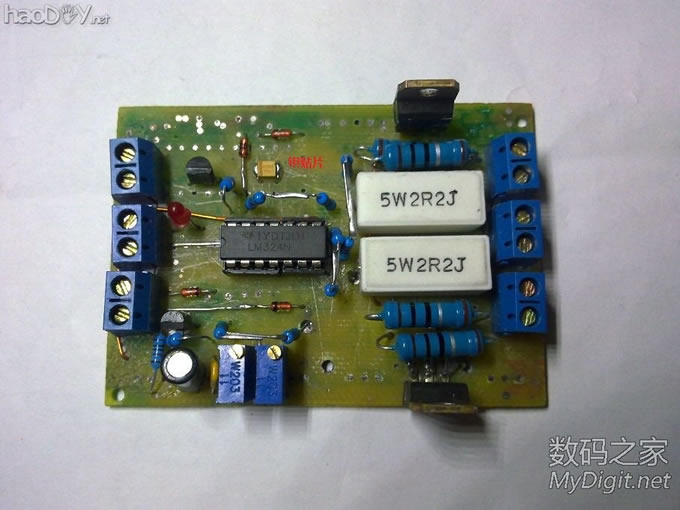

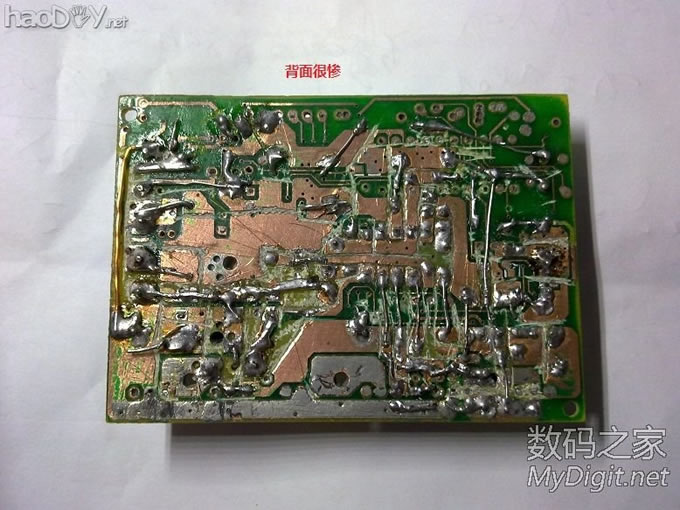

6. 把图纸撕掉后,正面和背面图,背面有点惨。

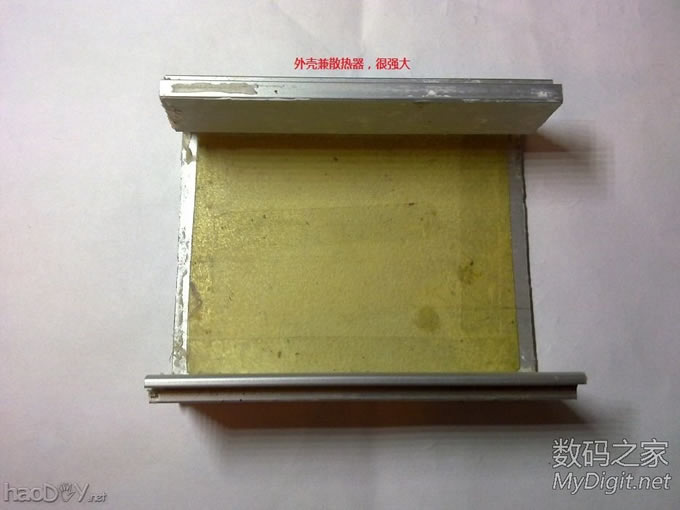

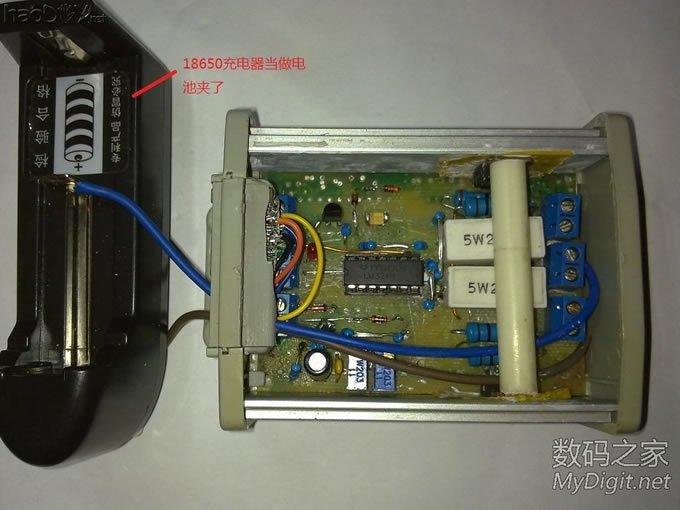

7. 安装外壳,壳子兼做散热器很强大。

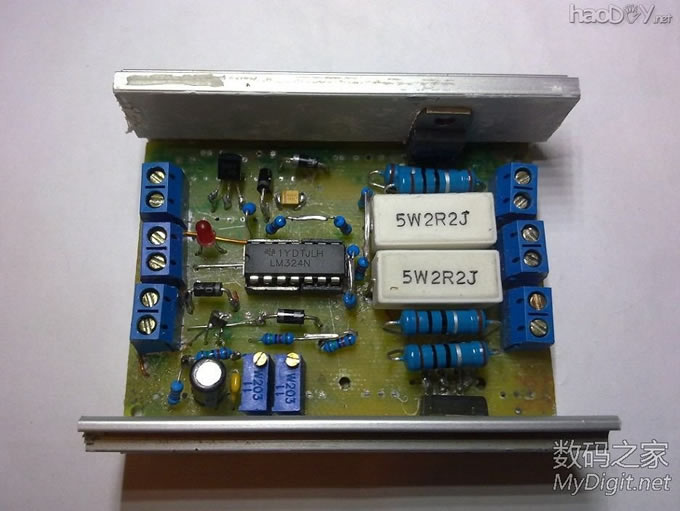

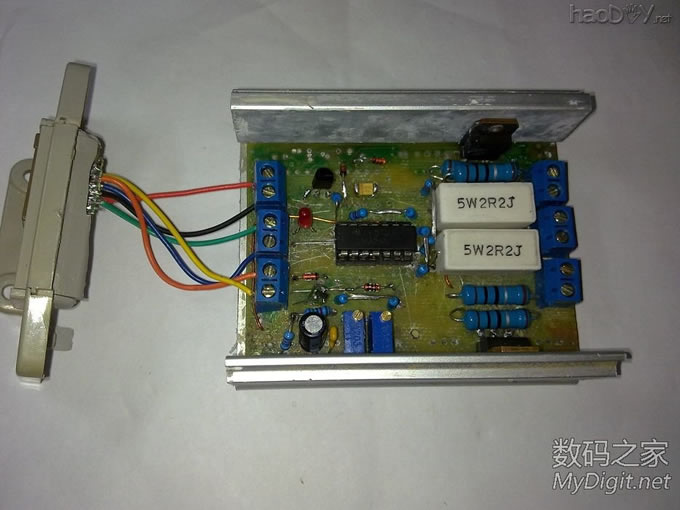

8. 这是组装完的样子
只能上15个图,下面继续。。。

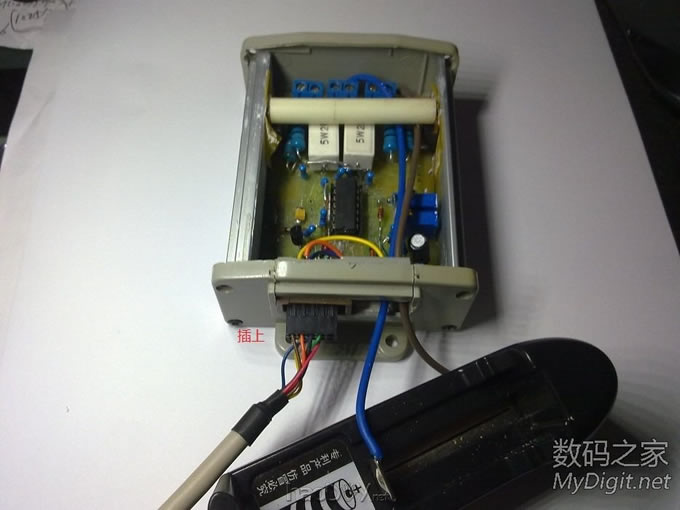

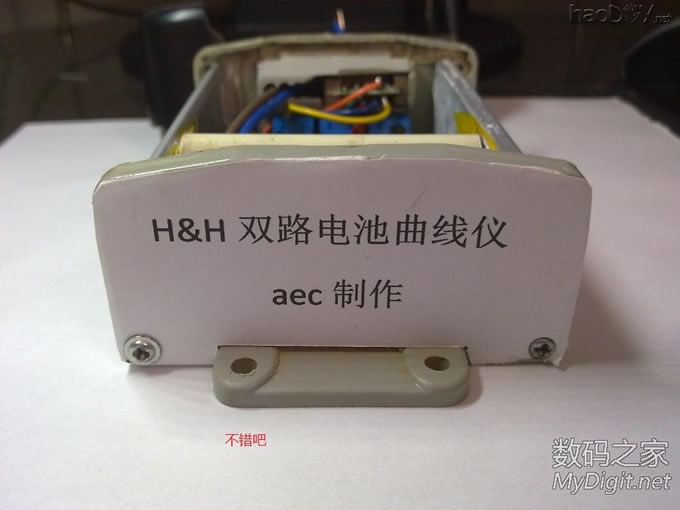

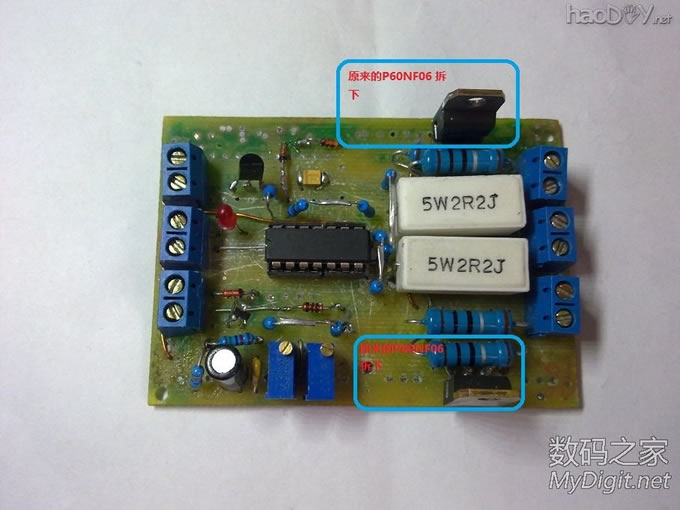

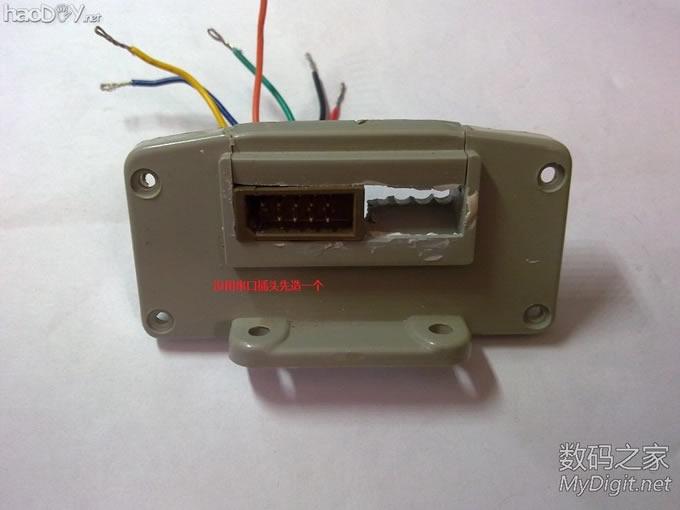

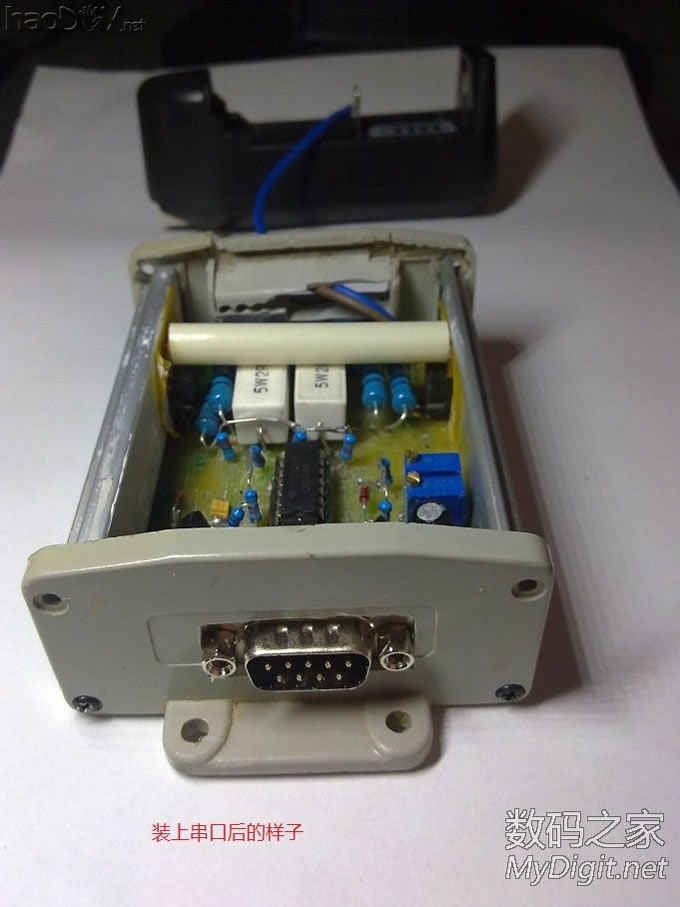

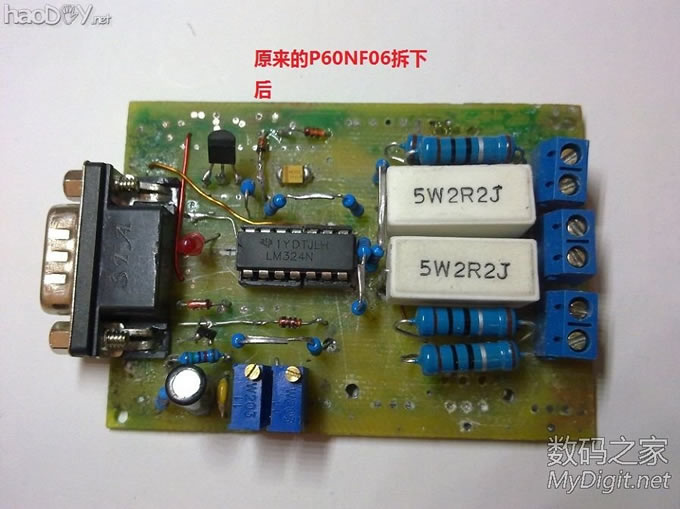

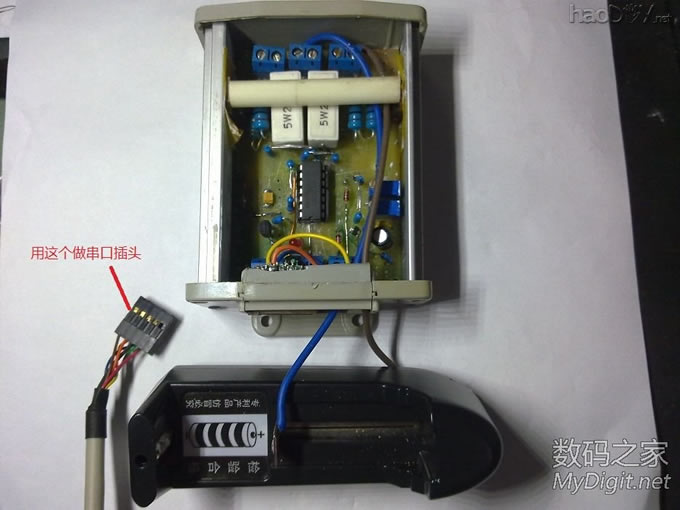

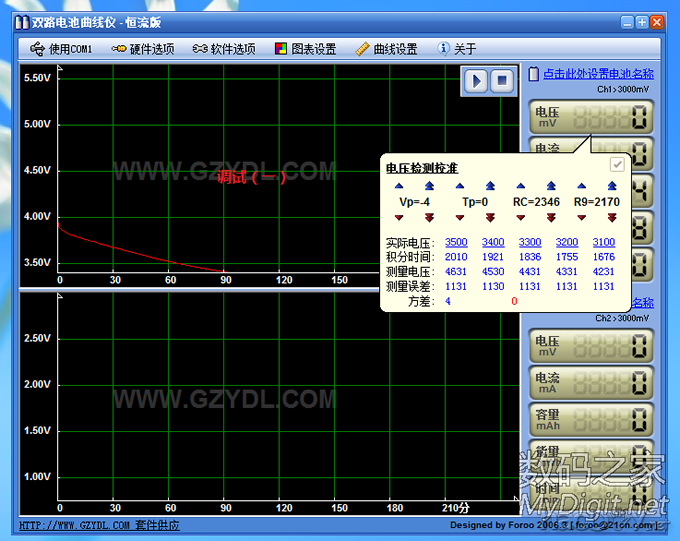

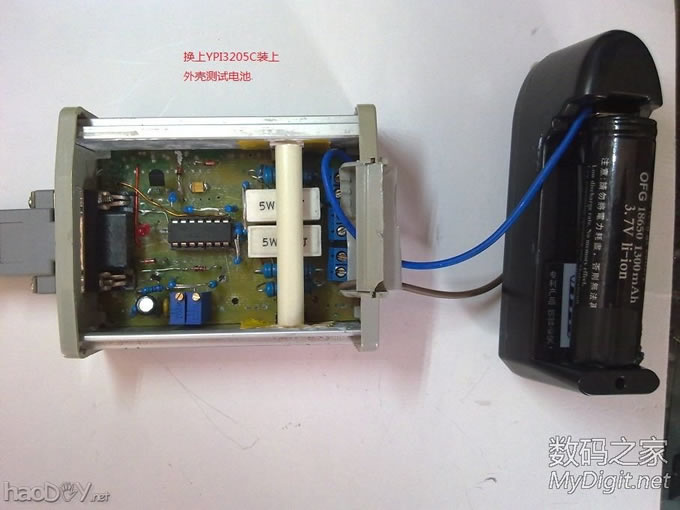

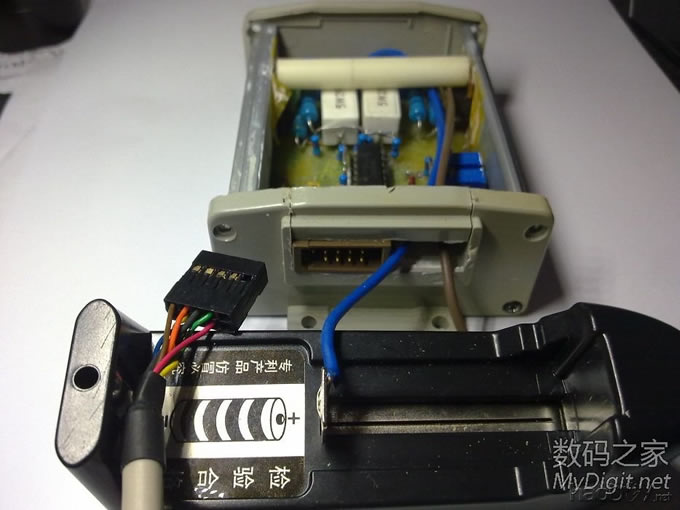

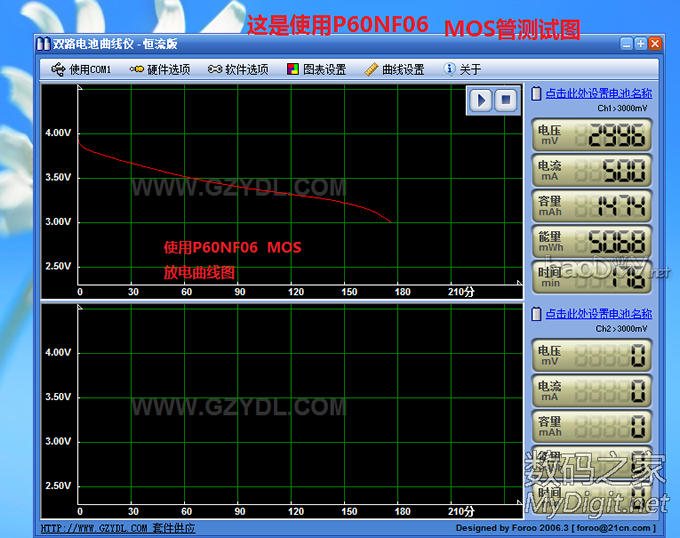

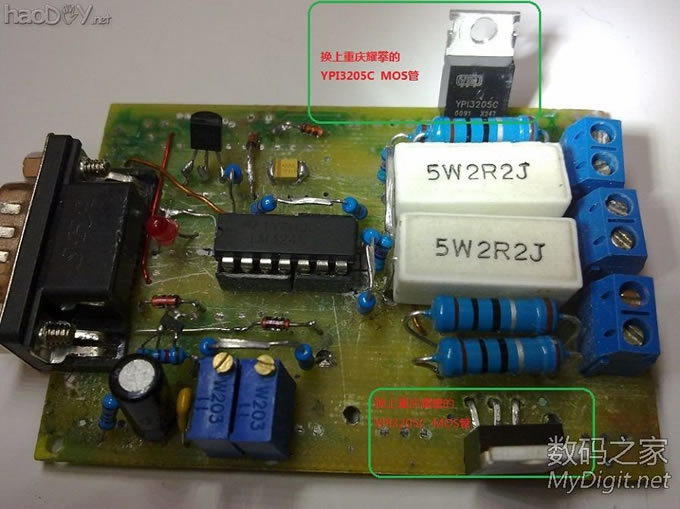

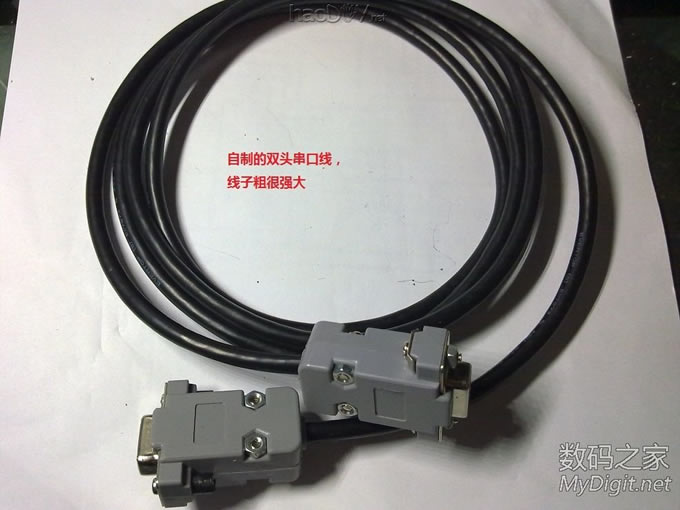

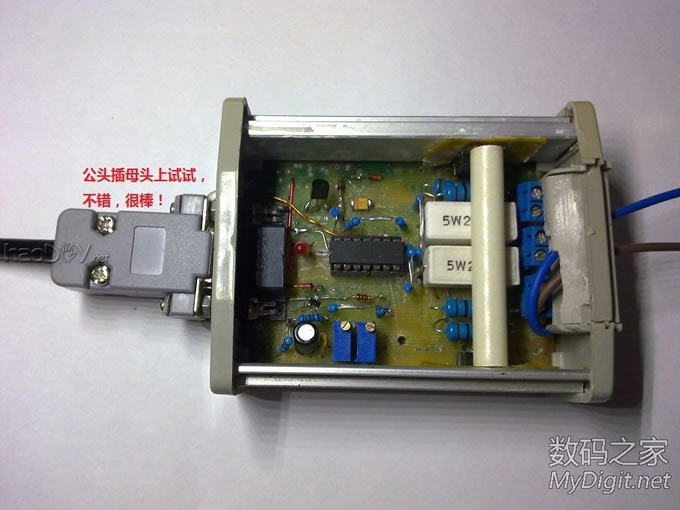

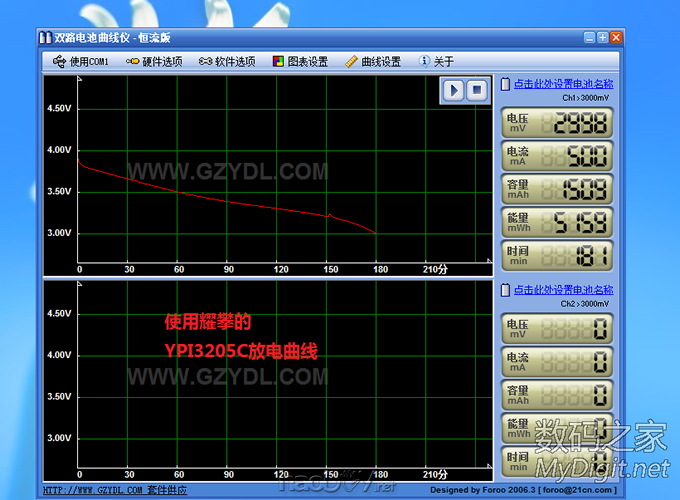

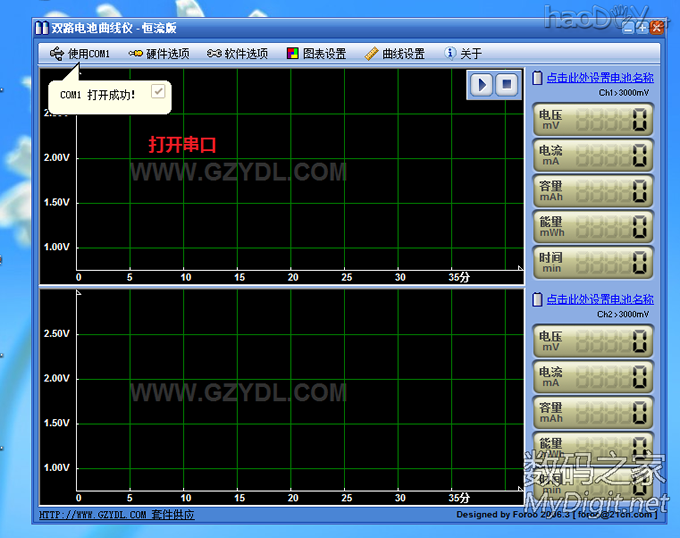

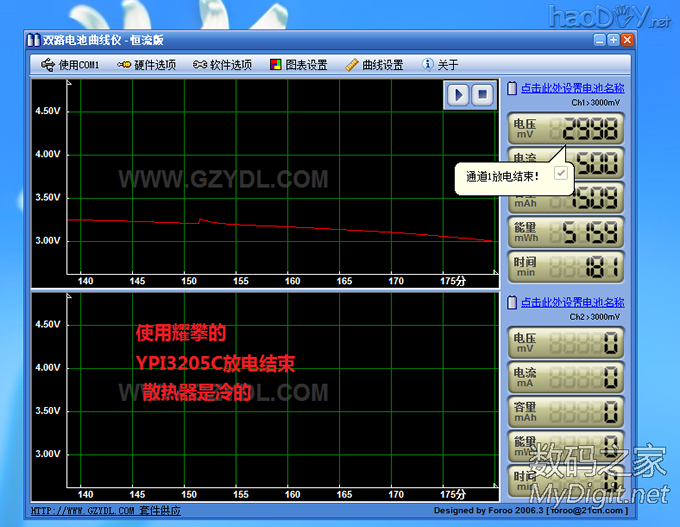

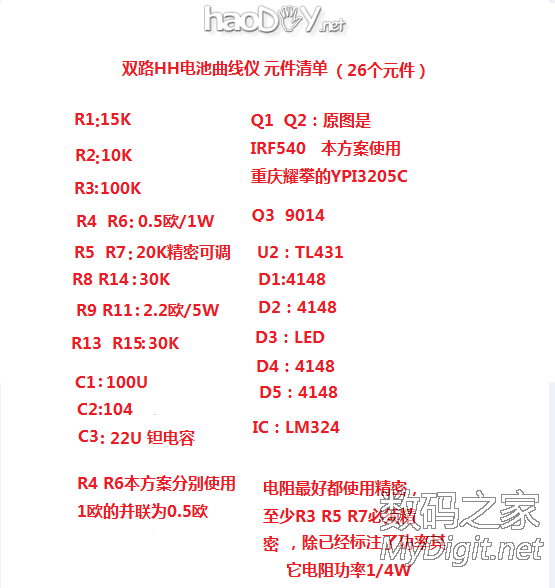

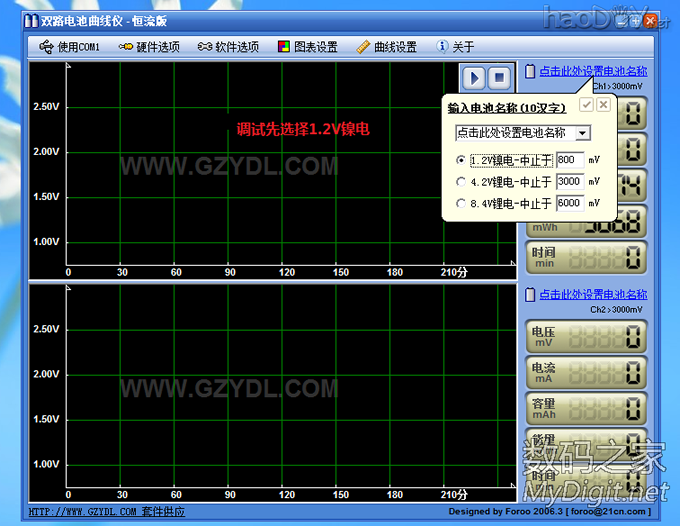

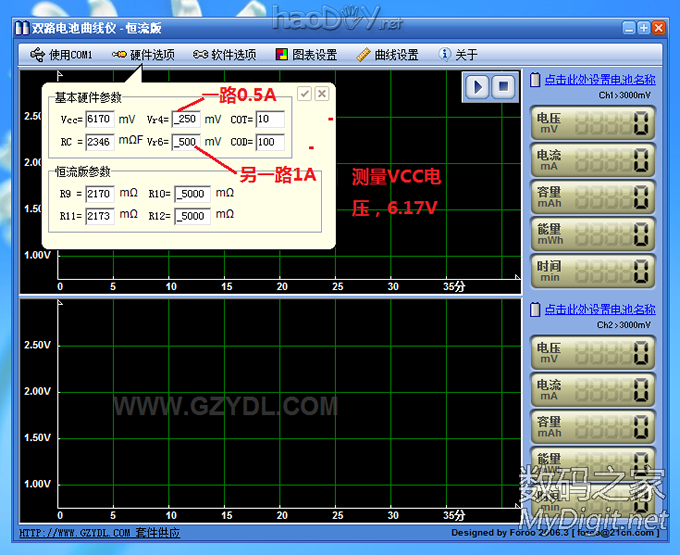

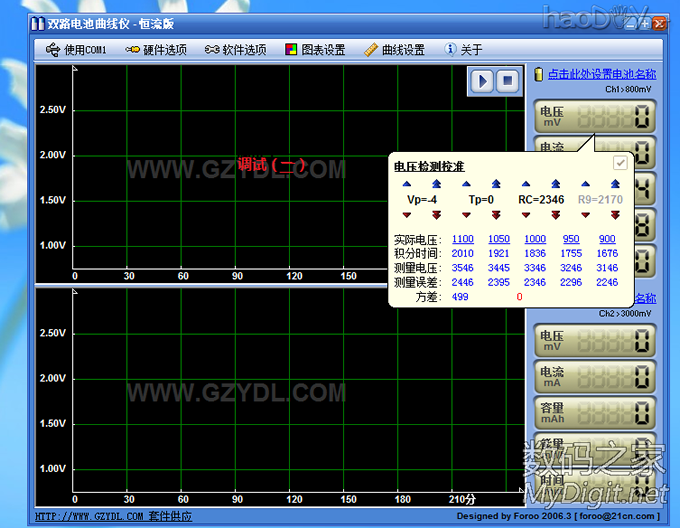

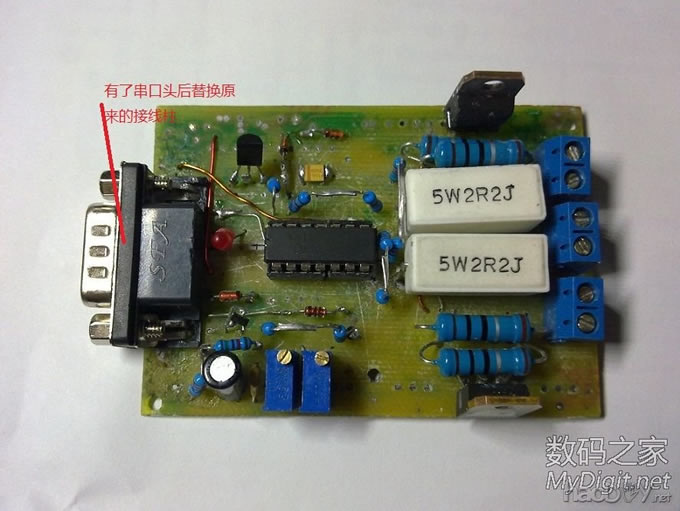

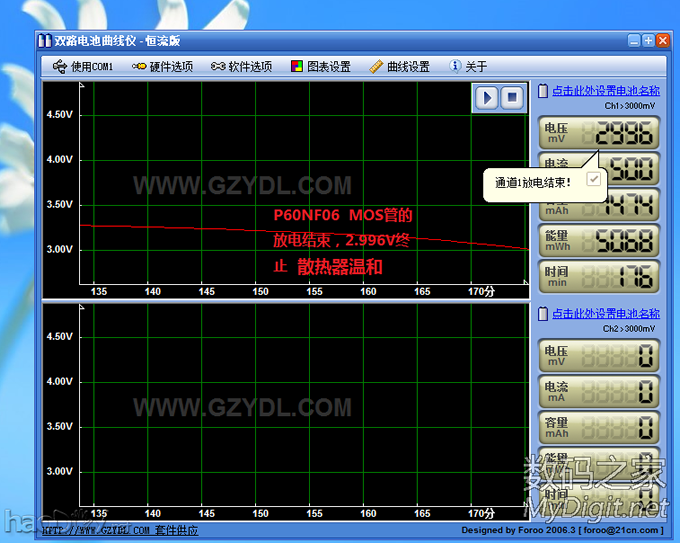

1. 暂时没有串口插头自制2. 做个贴纸 3.以上是前段时间制作的,后来有了串口又把接线柱换成串口插头 4. 自己制作的双头串口先 5. 把串口公头插母头试试,不错,很好。 6. 调试图 7. 测试那个垃圾锂电池试试 还继续 ..... 1 把2个P60NF06换成YPI3205C试试 2 还是测试那个垃圾电池看看,YPI3205C MOS同等条件下发热量比P60NF06小很多。 3. 双路HH电池容量曲线仪软件 DualCurveV121.rar (347 K) 下载次数:95 4. 应坛友要求补上元件清单参数 终于完毕,感谢观赏,放电仪原电路使用的是IRF540,在单路的电路中我使用的是IRF540发热比较大,在双路HH放电器中开始使用P60NF06后来换成国产的YPI3205C不错,下一步搞个逆变器或者电容点焊机玩玩也不错, 有M的砸点,没有M回复也是一种支持。谢谢。
