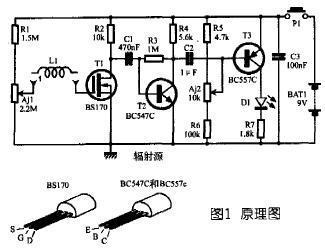

跟着多种电器进入家庭，人们难免要担忧受到电磁辐射的危险，但一样平常人却不曾想到廉价个简朴的小装置，检测一下电磁辐射是否会危及你和家人的康健。这里先容的电磁辐射检测器回收极简朴的电路计划和最常见的便宜元件．喜爱者可本身下手制作。 1．道理 如图1所示。检测器所用的敏感元件是一个与场效应晶体管(T1)毗连的电感线圈(L1)。T1是通过串接的牢靠电阻(R1)和可变电阻(AJ1)在其导 电区始端被极化的。T1的漏极大将泛起出L1中发生的颠末放大的电动势。出此刻电阻R2端脚上的被放大的信号经过电容C1送到配置在环绕NPN晶体管T2成立的民众发射极上的第二放大级。T2的集电极上泛起的信号的幅度虽然取决于周围的辐射强度；假如用示波器举办测试时，可在T2集电极看到100mV以上的电压波形。电容C2是耦合电容，它将T2放大后的信号送到T3，同时又起到隔直流的浸染。

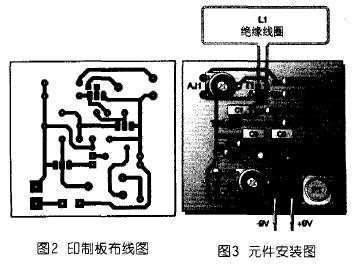

T3的基极是通过牢靠电阻R5、R6和可变电阻AJ2成立偏置电压的。调理AJ2可使T3到达无辐射截至点，从而熄灭集电极电路中的发光二极管D1。当辐射到达必然强度时，T2输出信号的负半波将导通T3，从而点亮发光二极管D1。电阻R7可限定通过发光二极管D1的电流。 由于检测器只是用来判定辐射污染范畴的，以是要配置一个简朴的开关按钮(P1)。电容C3作电源(BAT1)滤波用。 2．制作 图2为印制电路布线图。图3为元件装配图。思量到整个电路和电池要装在一个塑料盒里。印制电路的尺寸不能太大，元件的插脚不能留得过长，以免装不进去或盖不上盖子。
3．调试 安装完毕后，起首把检测器安排在阔别照明线或电压较高的电线的位置上(譬喻房间中央)。当搜查晶体管和发光二极管的安装偏向正确之后，要顺时针偏向旋转AJ1，直至电压到达9V，指示灯点亮为止。调理前，最好用电烙铁把按钮P1姑且焊下来。不然在调理进程中要一向按住该按钮。向正反两个偏向调理AJ2，调理应起始于发光二极管点亮状态，终止于熄灭状态。一旦发光二极管熄灭，AJ2就已调理到位。不要再调。调理AJ1时。检测器应接近(间隔几厘米)辐射源(如壁嵌式电源插座、电视机、HI-FI装备等)。 在逆时针偏向旋转AJ1的环境下，当调到某一特定位置时，检测器越是靠近辐射源，发光二极管就越是轻易点亮 先把检测器慢慢移近辐射源，一向移到D1开始发光的位置；再把检测器慢慢移开，一向移到D1不再一连发光的位置。若晶体管T1一连导通，则表白AJ1还没有调理好。AJ1虽不轻易一次调准，但只需重复举办屡次就可调理到位。 调准AJl之后就可以试用检测器了。试勤奋效表白，只要分开视频装备或计较机屏幕1m以上。分开电子闹钟40cm以上，分开床头灯电源线20cm以上，就不会受电磁辐射危险。你还会发明。接地金属屏障罩具有令人称奇的防辐射结果，被屏障装备的对外辐射量靠近于零。检测器还可测出从电源线上牵出的插座板或配线板上的开关是否已关断等。总之，你会随时发明它的新用途。
