自制音频毫伏表

时间:2013-08-20 10:29来源:www.crystalradio.cn 作者:白居不易 点击:
自制仪表别有一番乐趣,本音频毫伏表原始电路来自电子报,但制作后不能正常工作,经过反复实验改正了原电路的错误并扩大了量程. 线路特点:选用CA3140集成电路,因此灵敏度和准确性比普通晶体管和电子管的高出很多.1mA的电流表头十分容易找到(本人是利用旧16mm电
自制仪表别有一番乐趣,本音频毫伏表原始电路来自电子报,但制作后不能正常工作,经过反复实验改正了原电路的错误并扩大了量程.

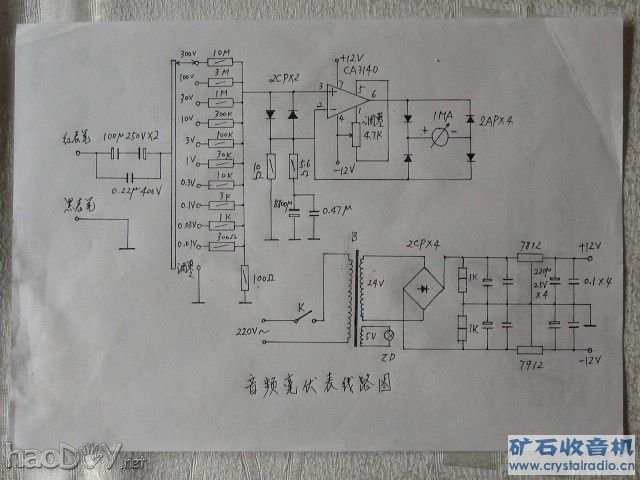

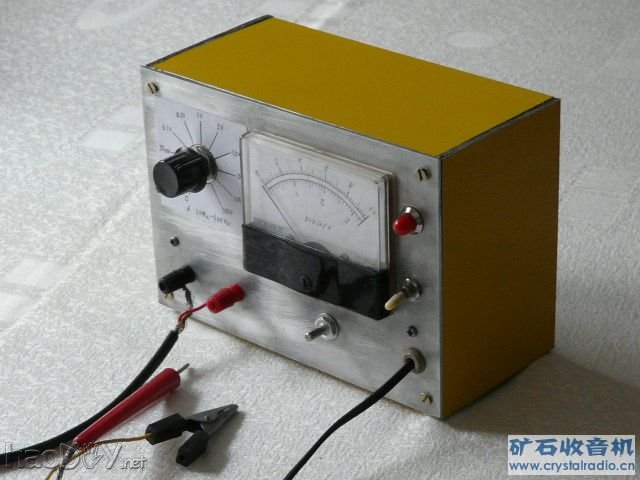

线路特点:选用CA3140集成电路,因此灵敏度和准确性比普通晶体管和电子管的高出很多.1mA的电流表头十分容易找到(本人是利用旧16mm电影放映机电源300V电压表,拆去整流和倍压电阻后改制的,表头型号为69L13立式的),本表电阻没有零星数值,整数数值的分压电阻非常容易买到,电阻均采用误差1%的五环金属电阻.面板为铝合金的,四框为铝塑板的.表盘为自制的,用成品表进行校准.电源可以用电池,用交流电变压器可以采用次级2X15V的,因为手头的变压器体积太大,所以改用次级24V的,整流后进行分压.
频率范围:20Hz-50kHz,
测量范围:10mV-300V.
灵敏度:30K/V
体    积:171X120X84mm
自制音频毫伏表
自制音频毫伏表
自制音频毫伏表

变压器绕组外边有一个用薄铝片做的短路环,拍照片时没有加上.
因为玩音响用,所以没有考虑中波范围,如测中波频率把表笔输入电容改动一下就可以.
另外,实际制作时采用了2X11的波段开关,这样分压电阻可以直接焊上,图中的零点测试也只有使用2X11波段开关才有效.由于手头2AP9二极管较少很难挑选,因此实际制作时使用1N48

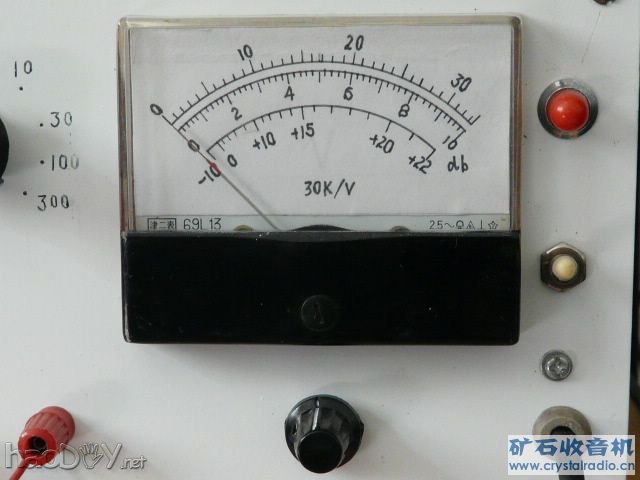

表头刻度是自己画的贴在原表盘上,刻度的比例分别为10和√10,楼顶照片比较早,最近又重新改造了一次,表头新重画了一次,加上了分贝刻度(以10V档为基准),面板新喷的乳白色漆.请看新照片自制音频毫伏表
