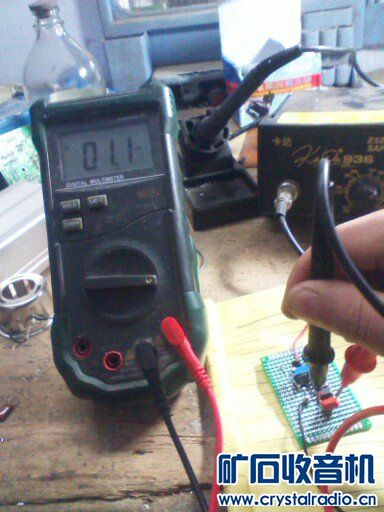

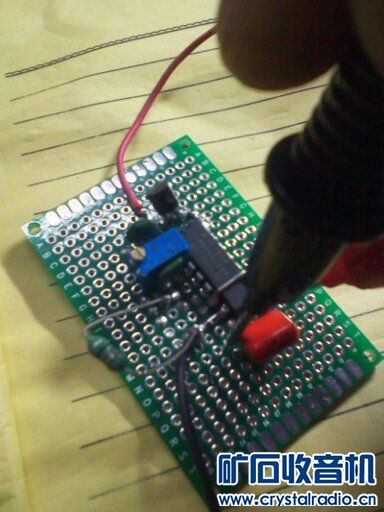

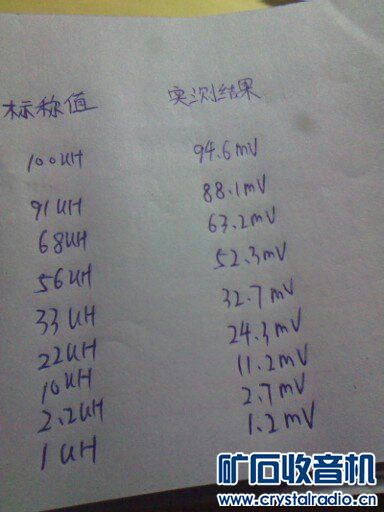

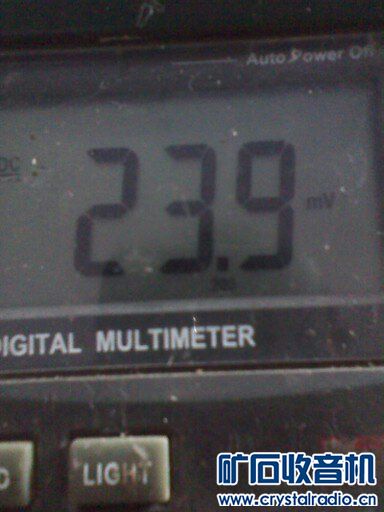

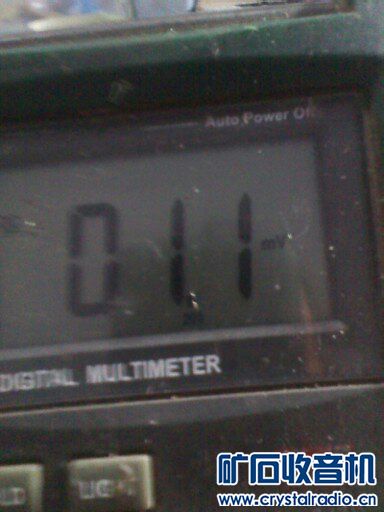

下面是1uH,22uH的实际测试结果。 ![]() ![]() ![]() ![]() 原理:电路原理其实很简单,非门1构成一个100KHZ左右的振荡器,非门2是缓冲,R3与被测电感构成一个微分电路,经过非门3将微分的尖脉冲变成,脉冲宽度与电感量成比例的矩形波,非门4缓冲反向,R4与C3(0.47UF)组成积分电路,将脉冲宽度转变成电压输出。 基本是线性变化的1uH=1mV。 我没有标准的测试电感,做校准,只是随手找了一个33uH的色码电感做校准,误差比较大,实际测试结果。 ![]() 几个注意事项:1,电源比较重要,因为测试结果是mV级的,如果电源文波大的话,会影响测试结果,最好不要用开关电源供电。由于耗电极小,可以用9V叠层电池供电。 2,虽然频率只有100KHZ,但是是脉冲波形,且脉冲的上升沿,直接影响测试结果,所有电路的走线还是要注意一下的。 3,电容C1,C2最好选温飘小的,C3要用无极性的电容。 (责任编辑:admin) |
