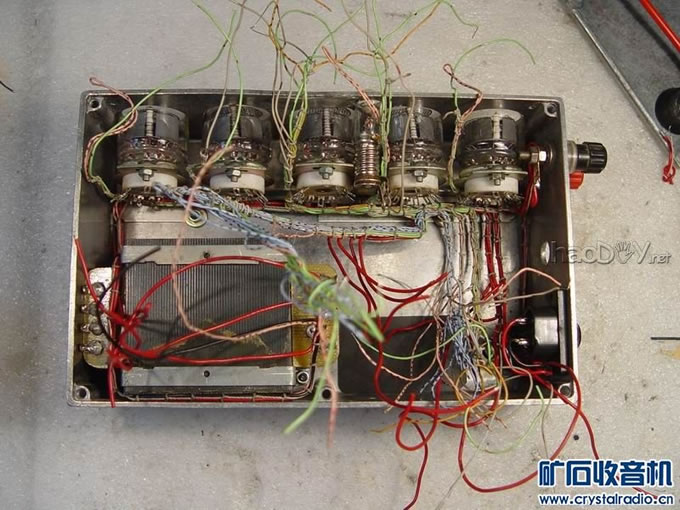

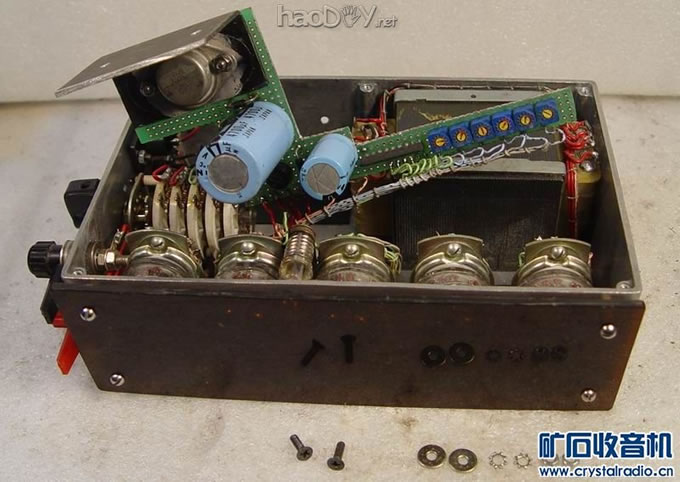

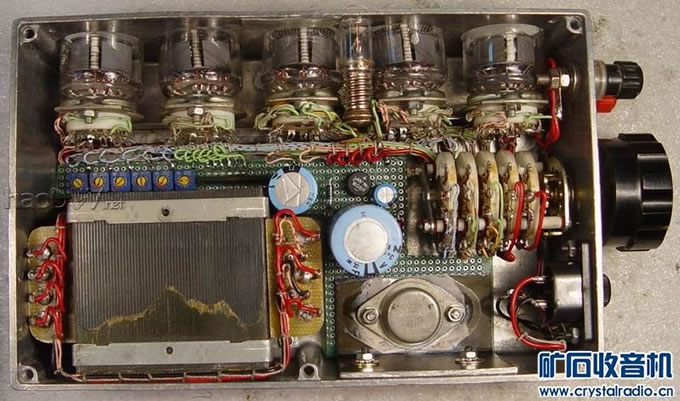

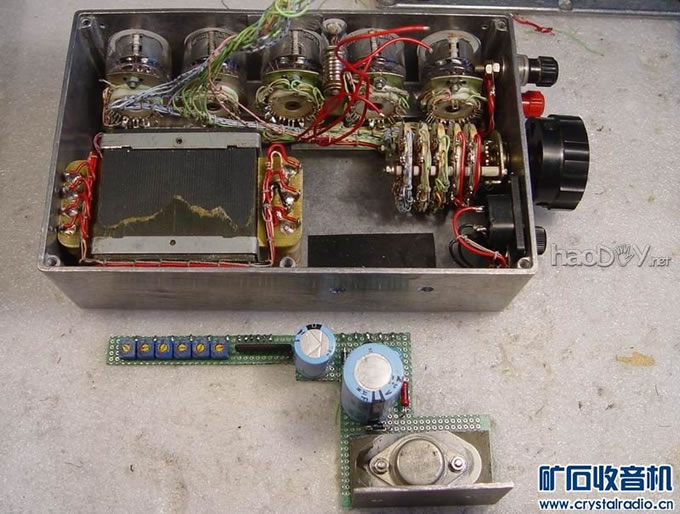

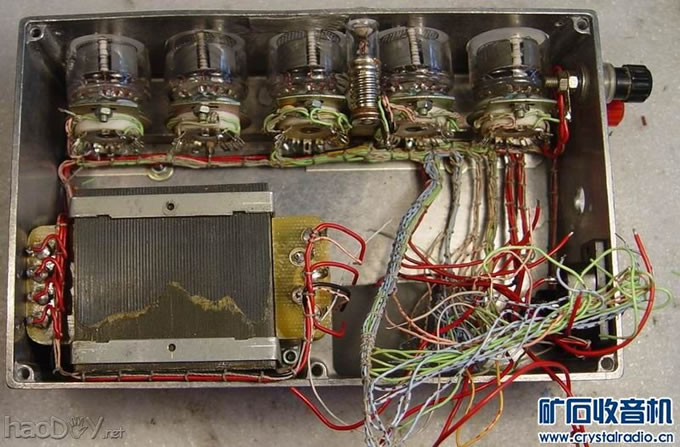

扎线完成后的线把。 这里觉得要啰嗦下,布线走向要注意器件位置的切入位置,如数码管的管脚走线是从8脚切入。所以这枚管脚的相关出线顺序是8-13 1-7 而不是1-13.这问题一定要注意,要不捆扎出的线把总布线就杂乱了。 ![]() 线把放入机箱。 ![]() 变压器,显示管焊接进行中。。。。 ![]() 转换开关焊接进行中。。。。 ![]() 整机焊接杀青。 ![]() 还特别需注意在作品如出故障需维修时候,一些部件线把走向,例如控制板线把就要单独一路,以在控制板需维修时候可拆出作业并仍可处于联机状态。控制板焊完后试取出状态查验蛮好。 |
