電源箱搞定了,專用的電源連接線當然要先做,這樣子等一下在做後級板時
才有電源可以供測試用!!
連接線的線身部份,各位同學可以找自己喜歡的線材來做,小弟這邊
都是拿好用的2549來當線身

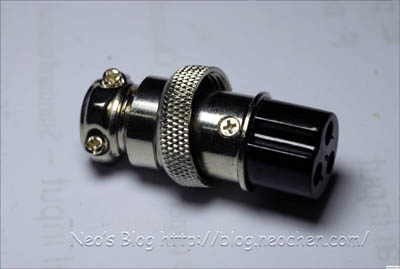

把兩個專用頭拿出來

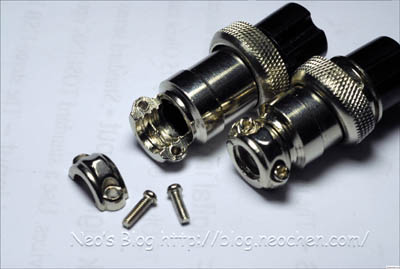

拆掉逼緊用的頭

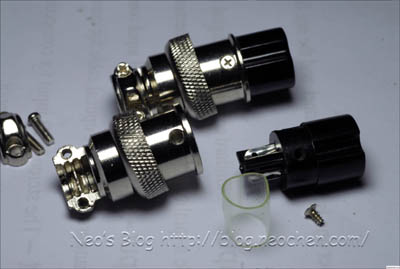

將整組頭拆開

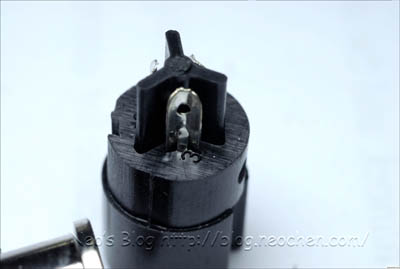

要焊線的地方一樣有編號,各位同學在焊的時候可以配合機箱內的母座
編號編,比較不容易搞錯
先裁一段線身來用,小弟裁大約四十幾公分那邊,當後級箱與電源箱
平放時,剛剛好夠長,如果後級箱跟電源箱要疊起來的話,可以裁短一點

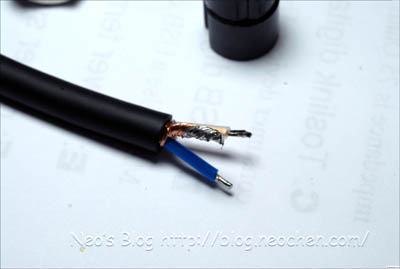

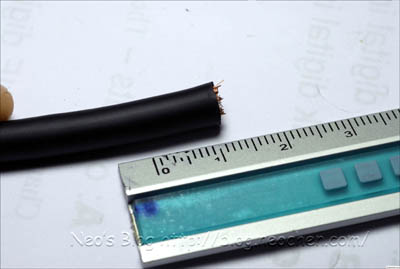

線頭的部份,剝掉大約1公分左右
先補上一些錫,等一下焊上頭時比較好工作!!

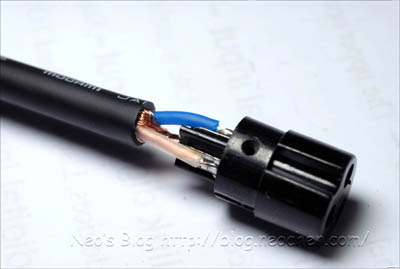

先將頭後段的部份套到線身裡面,絕緣套也要跟著套進去(忘了拍)

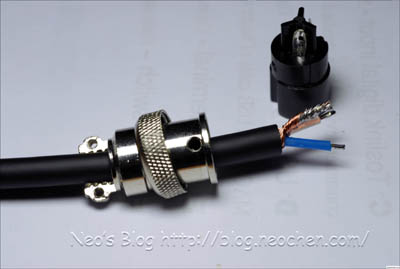

再來就是依照自己記錄的編號分別焊上

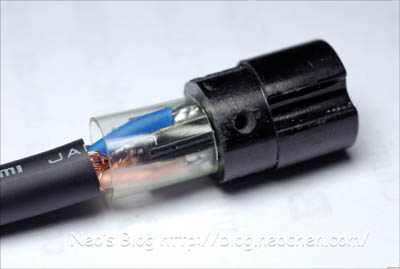

套上絕緣套

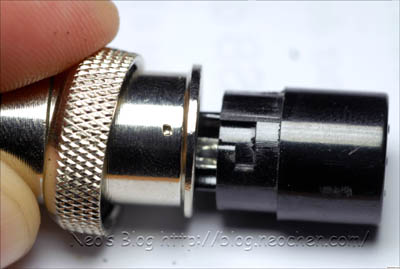

將頭鎖入線身,這邊有個旋轉卡栓,可別暴力壓進去呀..會壞掉
旋轉後鎖上螺絲

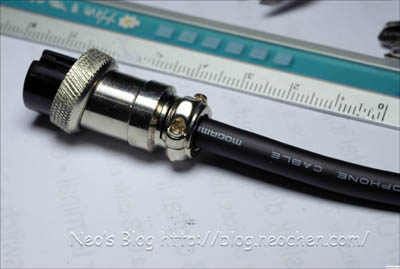

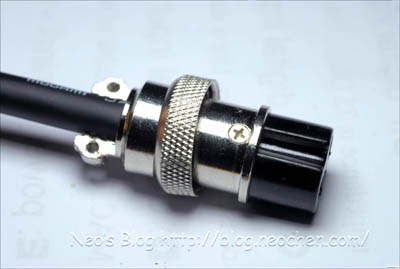

再鎖上逼緊用的頭,剛剛好可以把2549牢牢壓緊...
這也是小弟選用2549的原因之一,不只傳輸效果好,連粗細都剛剛好!!
另外一邊....就照著做就行了...

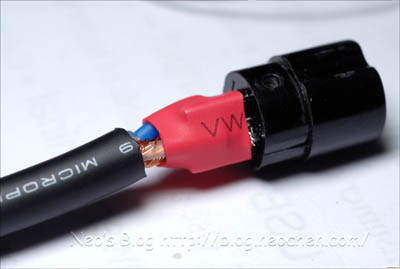

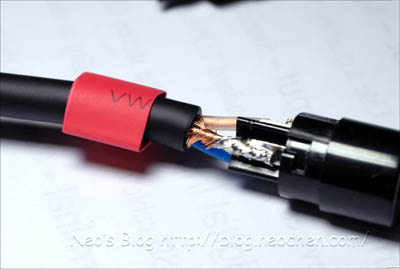

小弟把另一邊換上熱縮套..好像也不錯用
縮緊時好像也不錯

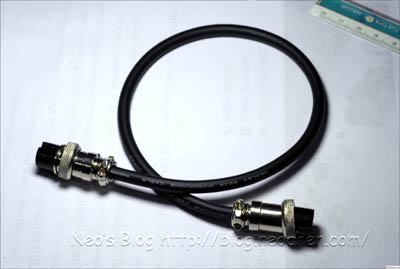

搞定

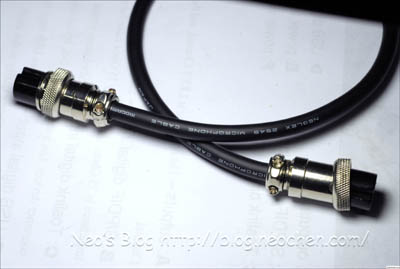

再來一張
