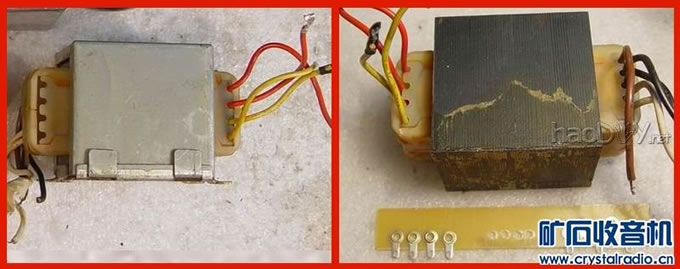

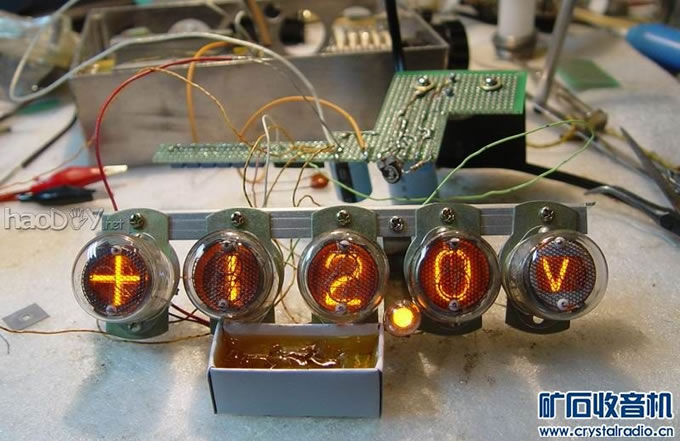

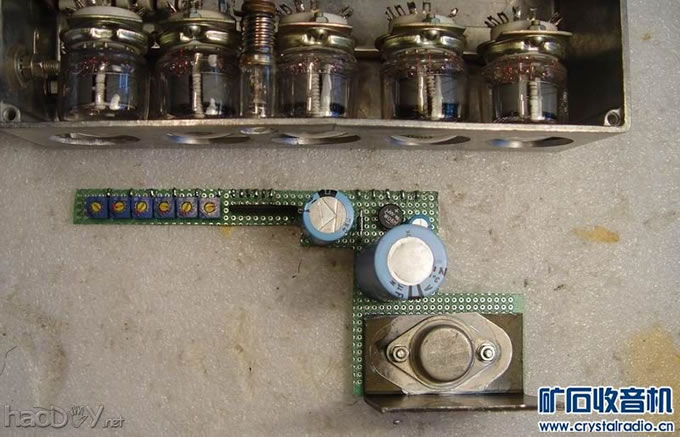

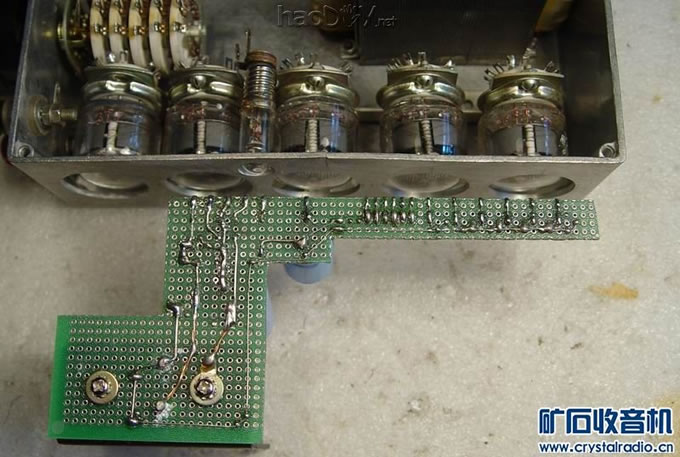

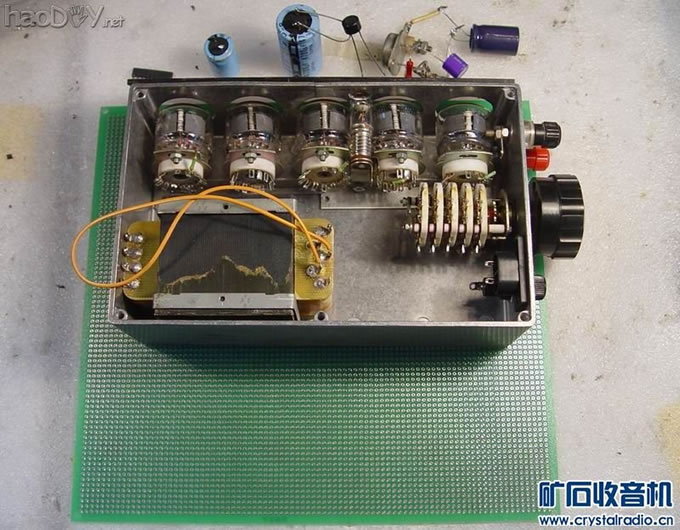

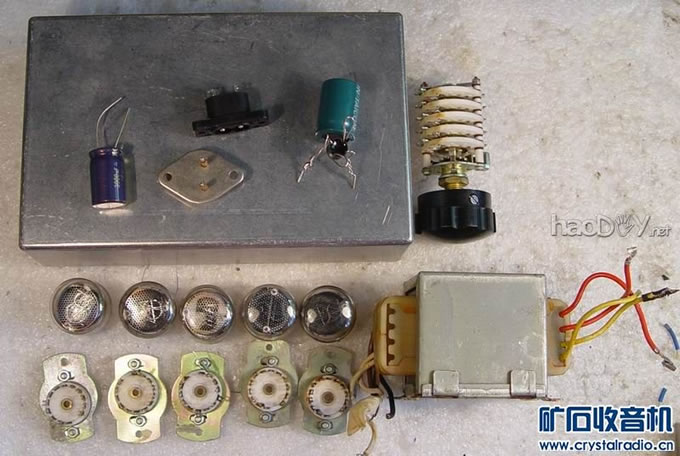

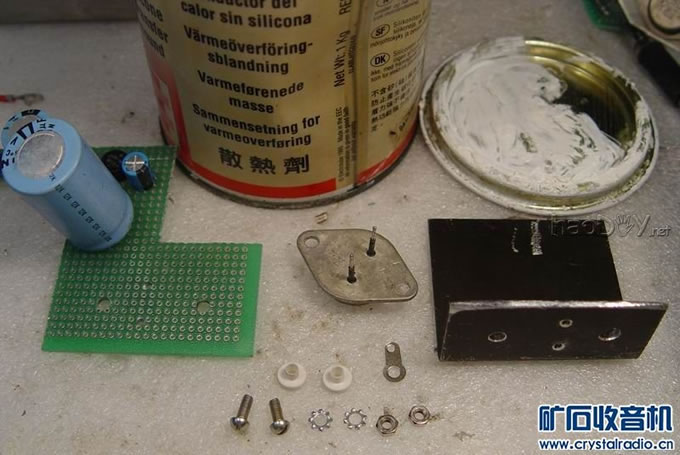

![]() DIY这件作品翻出的林林种种。 ![]() 旧物利用的老牛带夹稍厚了一点点,将其牛夹拆除并将出线方式改造成可供捆扎线把相接。 ![]() 机壳打孔,整体大件布局完成后,将电路中所需的LM337;D1-D4;C1-C3;R2-R4;W1-W6 散件,安装焊接在一张电路板上,各功能出线端子为 P1,P2---------P18 。 ![]() 稳压IC为良好散热而涂脂抹粉。 ![]() 为检测电路板的焊接正确与数码管显示效果,先作了搭接检验。并校验标准DC180V下工作的荧光管在DC 155V下是否ok?ok! ![]() 控制板元件面。 ![]() |
![]() DIY这件作品翻出的林林种种。 ![]() 旧物利用的老牛带夹稍厚了一点点,将其牛夹拆除并将出线方式改造成可供捆扎线把相接。 ![]() 机壳打孔,整体大件布局完成后,将电路中所需的LM337;D1-D4;C1-C3;R2-R4;W1-W6 散件,安装焊接在一张电路板上,各功能出线端子为 P1,P2---------P18 。 ![]() 稳压IC为良好散热而涂脂抹粉。 ![]() 为检测电路板的焊接正确与数码管显示效果,先作了搭接检验。并校验标准DC180V下工作的荧光管在DC 155V下是否ok?ok! ![]() 控制板元件面。 ![]() |
