稳压电源机能参数：输出电压Uo=9V；输出最大电流Im=400mA；电压调解率Sv=0.5%；负载调解率=0.7%。

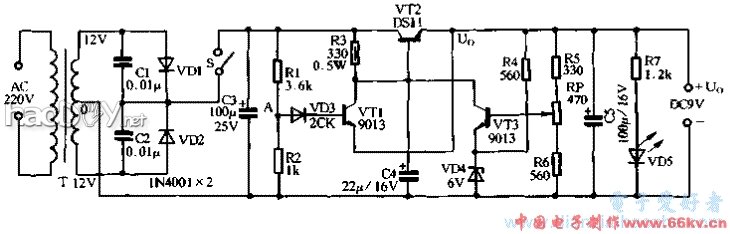

 电路如图。从电路图中可以看出，电路首要由整流滤波、调解、基准、偏差放大、短路掩护等部门构成。个中调解、基准、偏差放大等部门为典范的串联型稳压电源，这里就不再对稳压道理举办说明，首要说明短路掩护电路部门。

短路掩护部门由VT1、R1、R2、VD3构成，R1、R2分压使A点的电压为3V阁下，R3是VT1的负载电阻，VD3为断绝二极管，VT1的射极直接与输出端面Uo相接。正常事变时，因为Uo大于Ua，也就是VT1射极电位远高于基极电位，因此VT1靠得住截至，不影响电源的正常事变。因某种缘故起因输出一旦短路，即Uo=0电位，VT1射极同时当即接地，此时因为A点电位极为3V阁下，这个电压经VD1加到VT1的基极，VT1获得正偏从而导通，恰当选择R1、R2使VT1在短路时能深度饱和，这时VT1的集电极电位为饱和压降，靠近零，这样与VT1集电极相毗连的VT2的基极和偏差放大管的集电极也同时靠近零，从而使调解管截至，输出电压为零，电路获得靠得住的掩护，短路一旦消除，电路又能从头自启动而正常事变。

元件选择
电路中的三极管所有选用塑封管，这类管子的特点是，β值较高，同等性好，体积小。DS11为10W功率管，β值大于100；变压器选用次级为双12V的小功率变压器。

装配无误后，起首将RP调到中间位置后通电，此时发光二极管点亮；然后用电压表测试A点对地电位约为3V，如相差较大可恰当调解R1；再用电压表监测输出电压Uo，调解RP使之为9V（或所需电压）；这时可用导线将输出与地短接一下，指示灯熄灭，输出为零，消除短路后电源正常，调试即完成。
