制作12V六档转换器

时间:2013-01-05 16:03来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

从汽车点烟器获取的电压是12的直流电压,一样平常的12V低压电器可直接行使。但有些CD、MP3、MP4等却必要差异的电源电压,如3V、6V等等。下面制作的简朴转换器可办理这一题目。

制作12V六档转换器

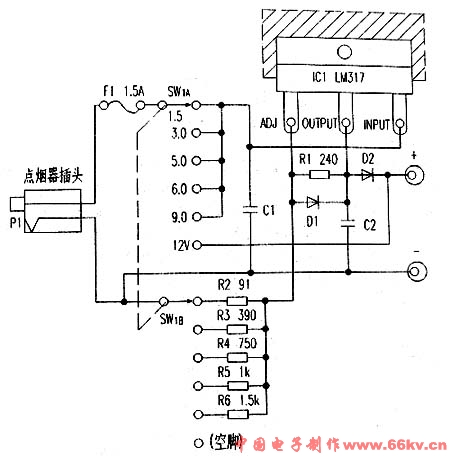

 电路图如上所示,12V电源从车载点烟器插孔取出,经二刀六位波段开关之一SW1A送入可调三端稳压器LM317的输入脚,LM317的调解脚(ADJ)经SW1B接入差异阻值的电阻到电源负端。当SW1在差异档位时,就可在输出端得到1.5V、3.0V、5.0V、6.0V、9.0V、12V几种电压,供响应的低压电器行使。LM317应安装在铝散热器(100×100×25mm)上,首要是由于在1.5V档时发烧量较大。整个电路装入恰当的小盒中,面板上只设波段开关即可。

图中R2~R6是输出电压设定电阻,若需其余品级电压,可按下式计较:

VOUT=(1+R2/R1)VREF+IADJ≌(1+R2/R1)VREF

式中VREF为基准电压,典范值1.25V,IADJ为ADJ脚流出电流,典范值50μA,R2代表图中R2~R6之一。

图中C1、C2为防振电容,C3可进步纹波撤除率和电路不变性,D1为输出短路掩护二极管,D2防备输出端呈现高于输入端电位时对稳压器的侵害。
