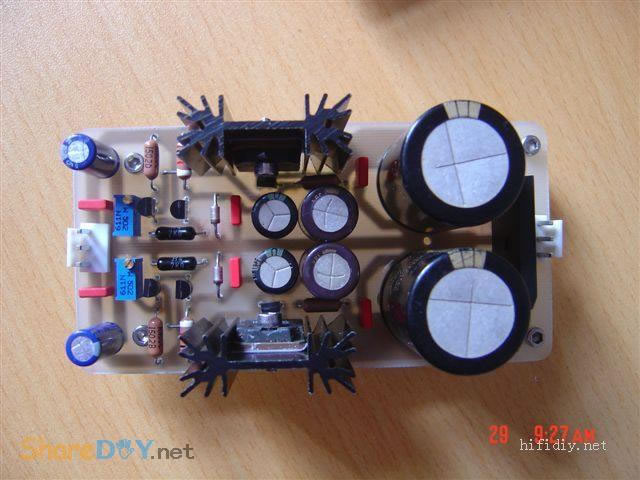

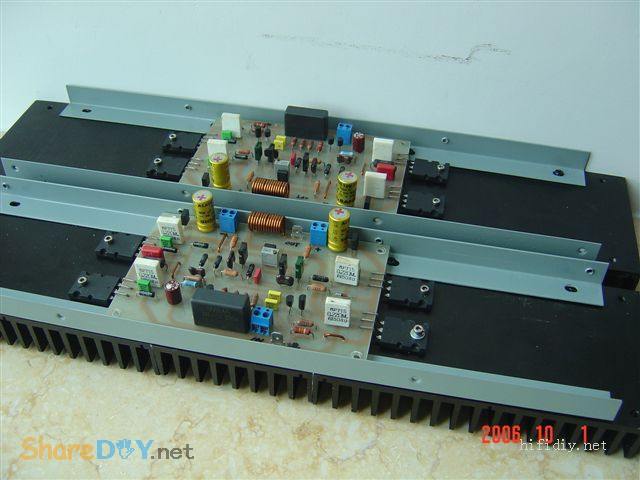

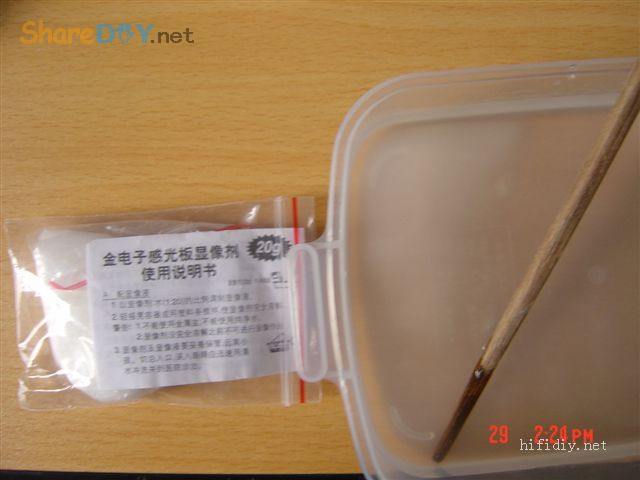

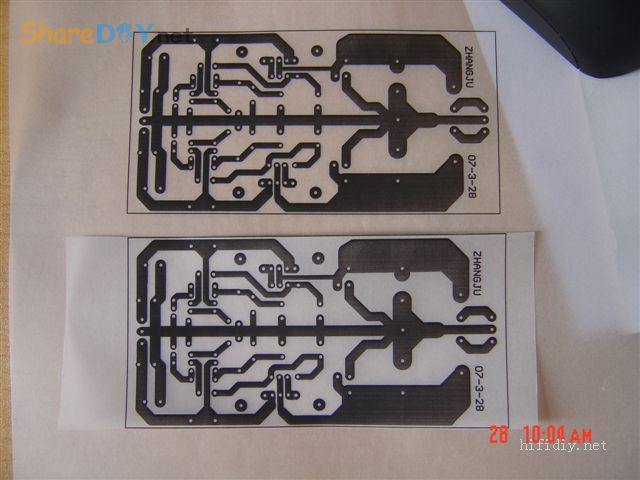

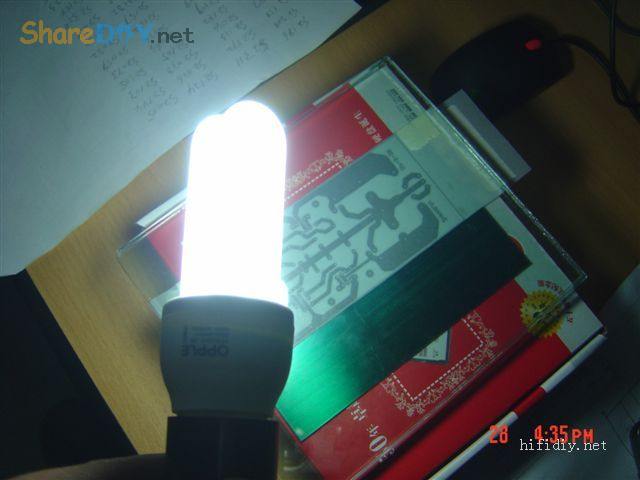

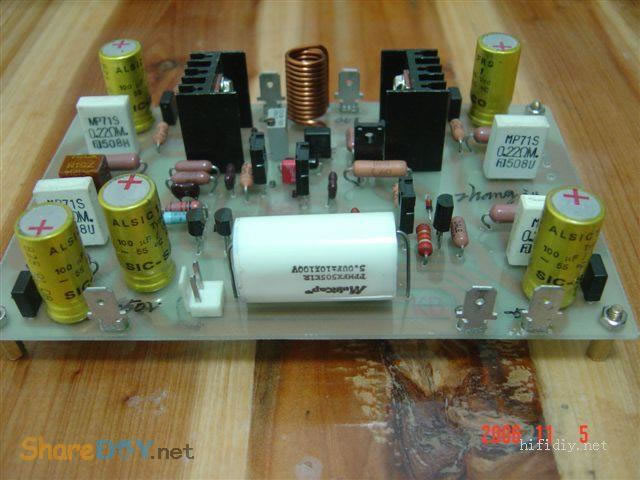

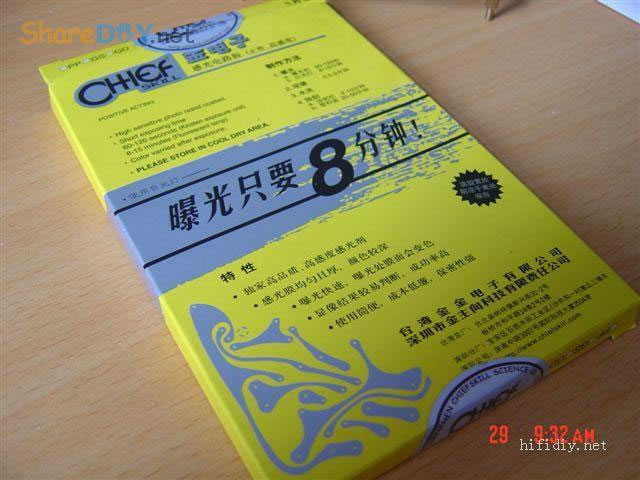

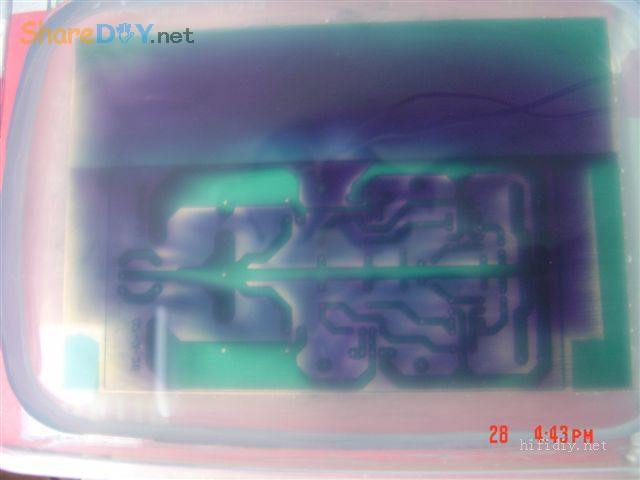

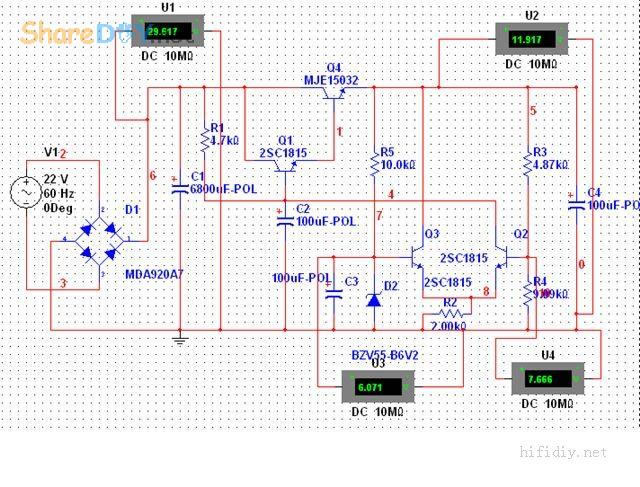

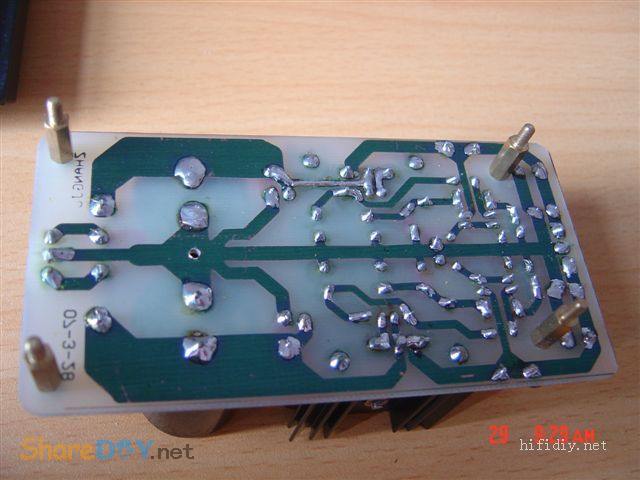

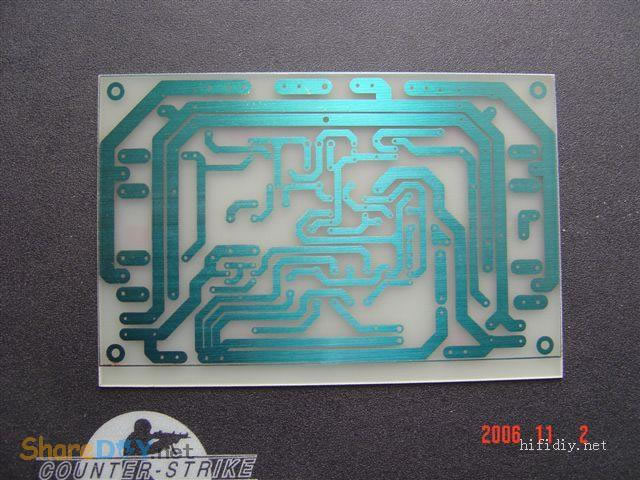

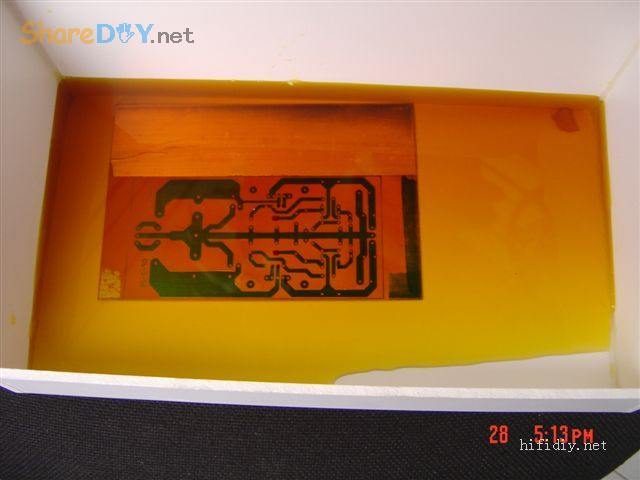

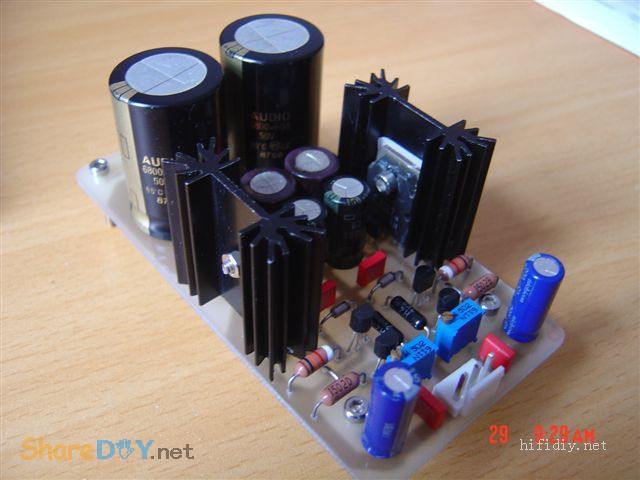

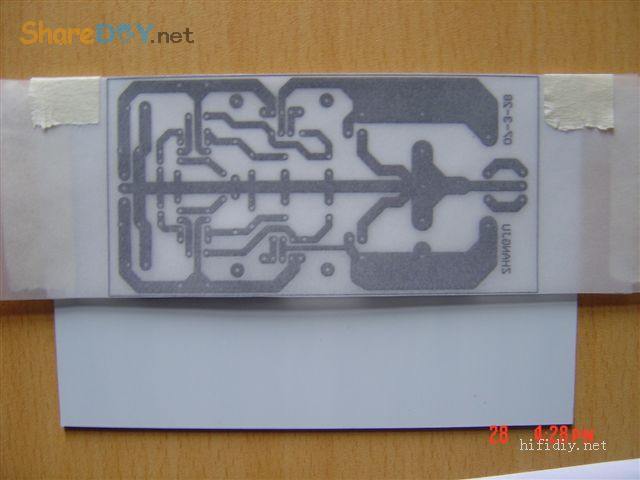

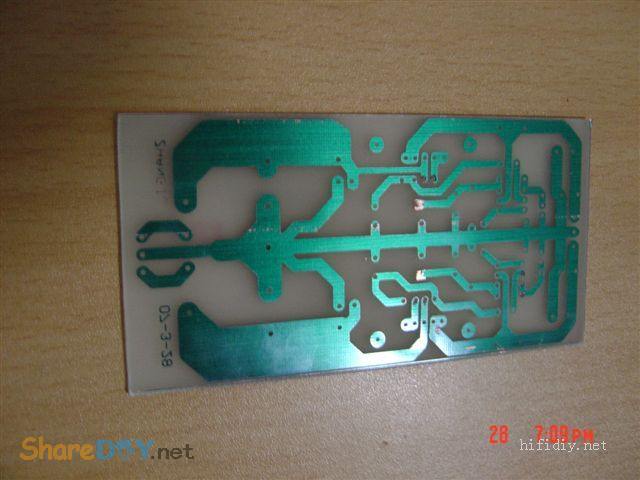

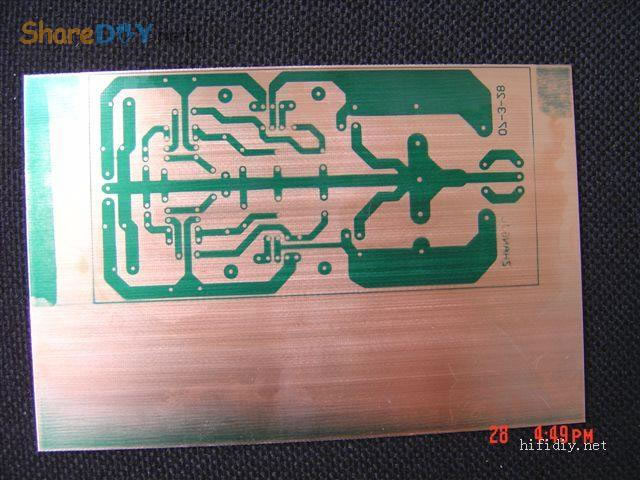

为了给刚做的4780电脑功放加一个前级，用到了稳压电源，因串联电源稳定性高体积小，对于我的小机箱那是不二的先择了，以下是自已用感光板制的过程，现把过程写出来供大家参考。感光板的优点是制作精度较高，0。3MM的细线一样没问题，制作需要的工具较少，但就是成本较高。 1、串联电源的电路图，网上很多，最近学了仿真软件，就先做一个仿真看看效果。  2、这是在深圳华强购买的感光板。（首先说明这不是广告，这东西华强很多卖）  3、把设计好的图纸打印到硫酸纸，为什么叫硫酸纸我也不知道，想起硫酸就有点怕怕，在卖板的地方有卖，这种纸的优点是打印在上面的墨水不会渗透，透明度较好，这里有点需要注意的，我是用普通的激光打印机打的，打印在硫酸纸上的墨水不够厚，曝光时很容易曝光过度，导致板报废，后来改用打印两份图纸，重叠在一起，成功率几乎百分百，如果有条件拿图纸给专业的公司出菲淋，那效果会更好。以下是打印在硫酸纸上的效果，两份。  4、在曝光前先调好显像剂，这东西就是以前相馆用的，在卖板的地方也有卖，不贵。  5、把打印好的硫酸纸用胶布定位在感光板的正面上，正面有层膜，在光线下不要撕开啊，不然就不见１２块了．呵呵．  ６、接着下来就是曝光了，这个步骤当然重要，搞多几次就熟练了，曝光要在黑暗的房间内操作，有点点弱光也没关系，曝光用的工具就是一个８Ｗ的节能灯，很容易弄得到，在暗室里面要做的事件就是，把感光板正面的保护膜撕开，动作要快，撕掉感光板的保护膜后，马上把图纸盖在上面，然后用两块４～５ＭＭ的透明玻璃压在图纸上面，记住用两块，只有这样才能压得紧，以防光线从图纸下面渗进去，再接着就在用灯在上面照，要不时的移动，以便照到每一个地方．使曝光充分，撑握好时间，８～１０分钟即可．  ７,这个步骤也是在暗室内操作的,先把灯给灭了,不然就,,,,,,,,，呵呵，把曝光好的感光板放到刚调好的显像水里面,用多少有说明的,记住,这时是不能开灯的，放到显像水里大概30秒后，可以开灯了，哈哈，到这里基本就大功告成了，看看显影的效果。被光线照到的地方，保护膜就不见了，没照到的地方就形成了一层保护膜。  8、把电路板拿出来用清水冲洗后的效果。  9、看看显影后的效果，如些地方给弄不见的线，可用油性笔在上面修复一下。再放在三氯化铁里腐蚀，接下来就不用我说了      这是以前做的功放．    (责任编辑：admin) |
