教你设计串联稳压电路

时间:2017-07-05 06:47来源:本站 作者:haodiy 点击:
你是否还在为得不到你想要的电压而烦恼?你是否在为稳压ic耐流不够而抓狂?你是否为元件少但是想做个有用的东西而冥思苦想?你的救星来了!串联稳压只需要4个电



你是否还在为得不到你想要的电压而烦恼?

你是否在为稳压ic耐流不够而抓狂?

你是否为元件少但是想做个有用的东西而冥思苦想?

你的救星来了!串联稳压只需要4个电阻,两个三极管,一个稳压管,一个电位器和一些电容就可以组成!

我不是在打广告,我只是广告的搬运工。





教你设计串联稳压电路

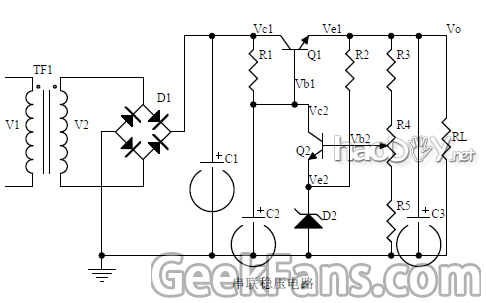

这是一个反馈型串联稳压电路。什么?你给我说没有元件型号?八嘎,怎么可能有啊!打卡啦~我们来自己设计!

什么?不会?我教你不就会了。

抛去后面的变压器和桥式整流,这个电路有4个部分。1.D2与R2组成的基准部分。2.R3 R4 R5组成的电压取样部分。3.R1与Q2组成的调整部分。4.Q1组成的调整部分。

开始设计吧!

1.先确定你电路的调整范围。这个范围是由D2 R3 R4 R5决定的。

有公式哦,这个小穴深都会解。

公式如下:

Vout输出电压 max最大=(R3阻值+R4最大阻值+R5阻值)/R5阻值*D2电压

Vout输出电压 min最小=(R3阻值+R4最大阻值+R5阻值)/(R4最大阻值+R5阻值)*D2电压

是不是很简单呢?不会算的重读小学吧!

然后就是决定R1与R2了。

R1=输入电压/[(稳压管功率*10%)/稳压管电压]

R2=输入电压/[(稳压管功率*1%)/稳压管电压]

什么?不知道自己稳压管功率?自己查data去!

注意:R3 R4 R5尽量选择大阻值,这样电流,功率不必提升。R1与R2建议1W

嘛,基本设计就是这样了。

Q1的选取:根据自己想要的耐压与耐久选择就是了。

Q2的选取:耐压与Q1齐平或者是高一点低一点也行,低太多不行。耐流保守起见0.5a以上。

你问我电容?C1是滤波的,C2是滤波+稳定Q1基极电压的,C3是滤波稳压的。自己去估。

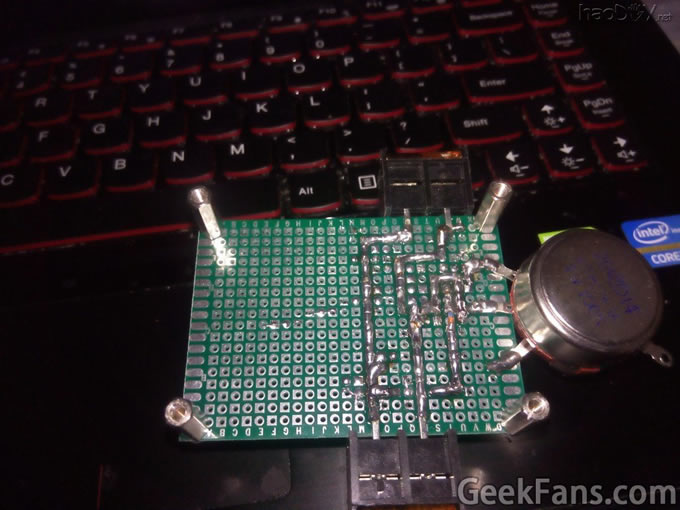

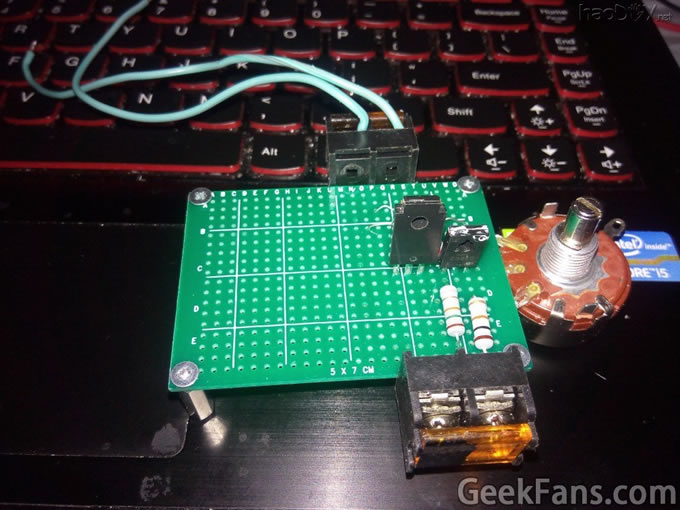

下面这个是我做的。



教你设计串联稳压电路







教你设计串联稳压电路







教你设计串联稳压电路

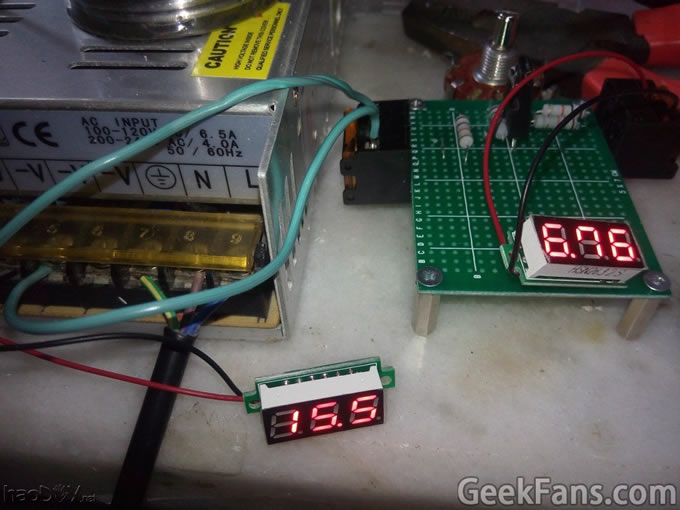

Vout min



教你设计串联稳压电路

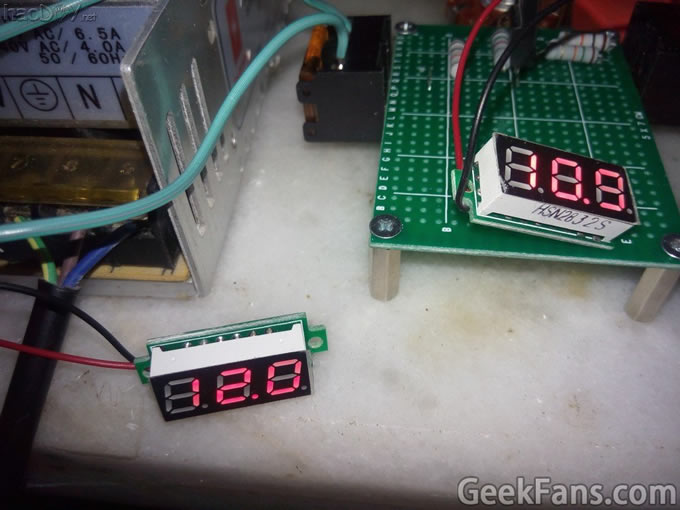

Vout max

把下面的看完再走!

优点:元件少,功能好,线性调整精度高。

缺点:输出跟着输入走。比例大约10:1。



教你设计串联稳压电路

教你设计串联稳压电路

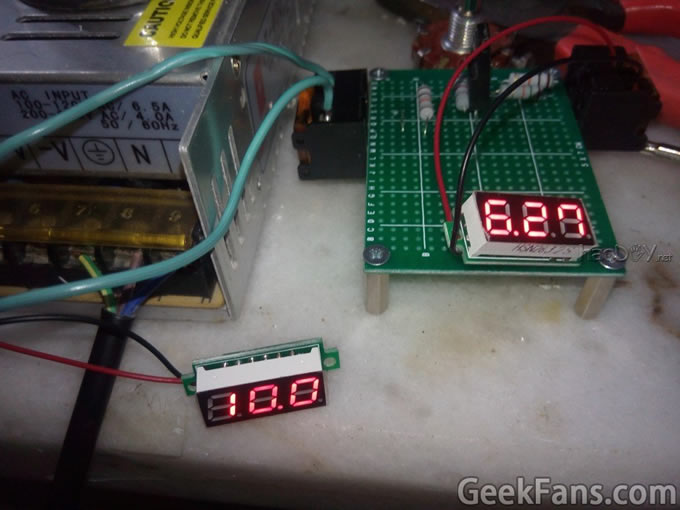

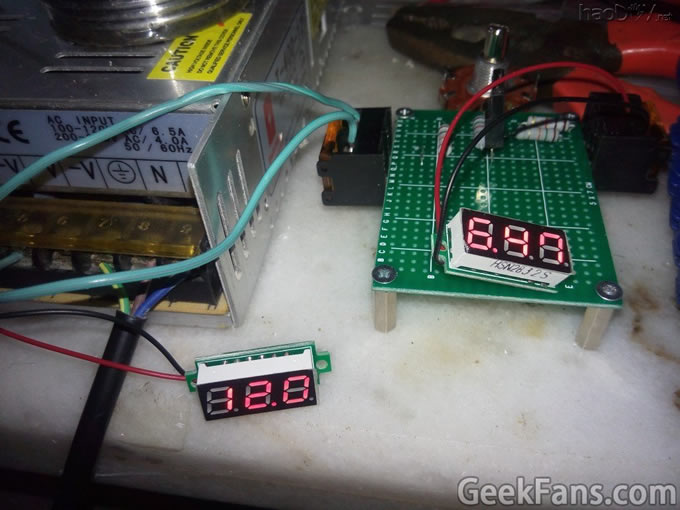

上面两张图是电位器在同一个位置。我至今的实验结果是输入变化10v输出变化1v,所以这个用在输入变化不高的地方不错。如果用在电池输出什么的还是去用lm317之类的吧。

还有个跟所有稳压ic一样的缺点:输出极限比输入低,毕竟调整管会降压。我的降大约1v,所以如果想用这个做电源调压的话记得输入要高于输出。

嘛...你可能会问:用lm317加个大功率三极管不是更好吗?同学,六字真言。这个电路实际上没有稳压ic好,毕竟这么简单的一个电路能做到如此已经不错了。

什么?焊接过程?不要告诉我你不会焊,按着电路图来就是了。不会焊你戳进来干嘛?
