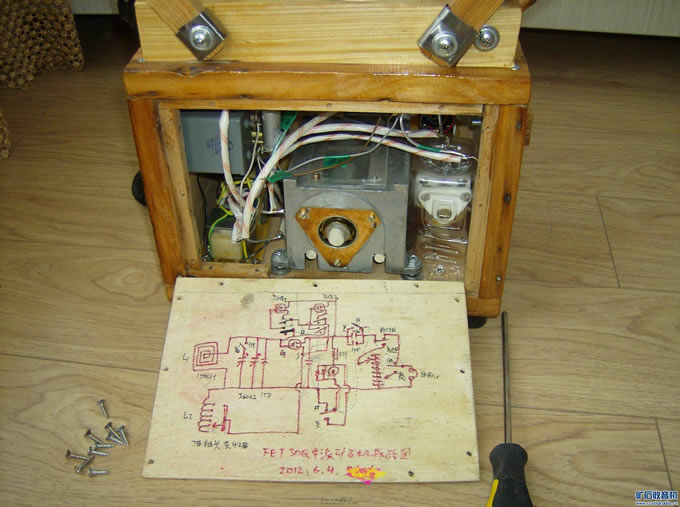

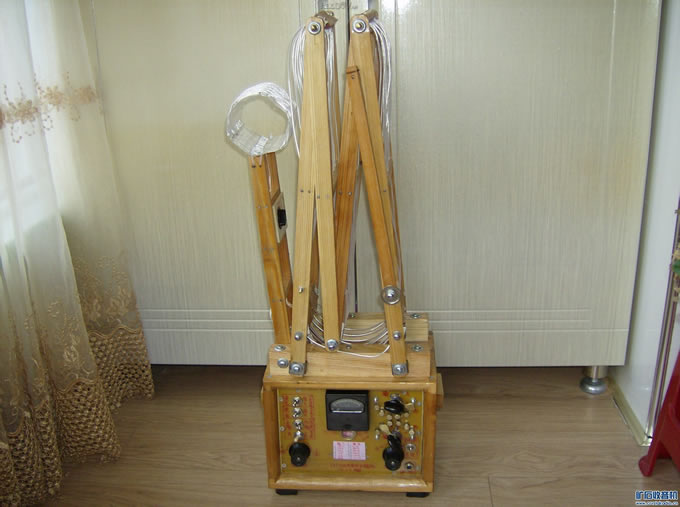

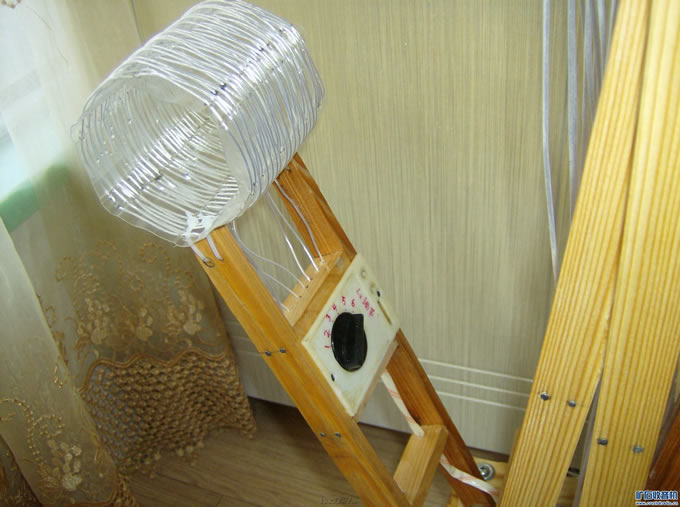

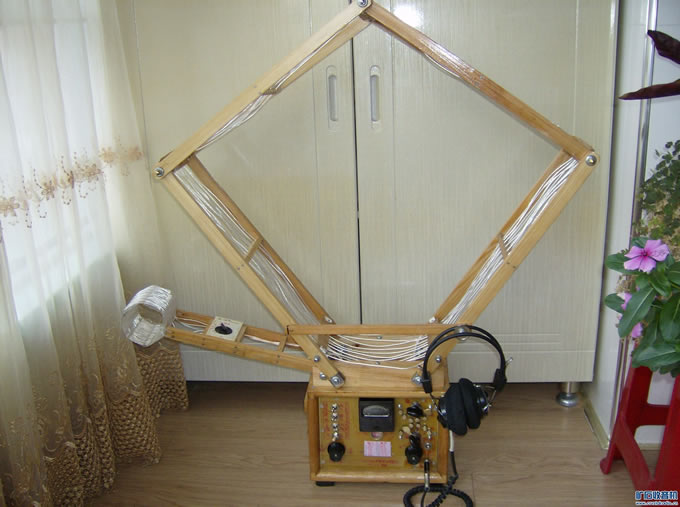

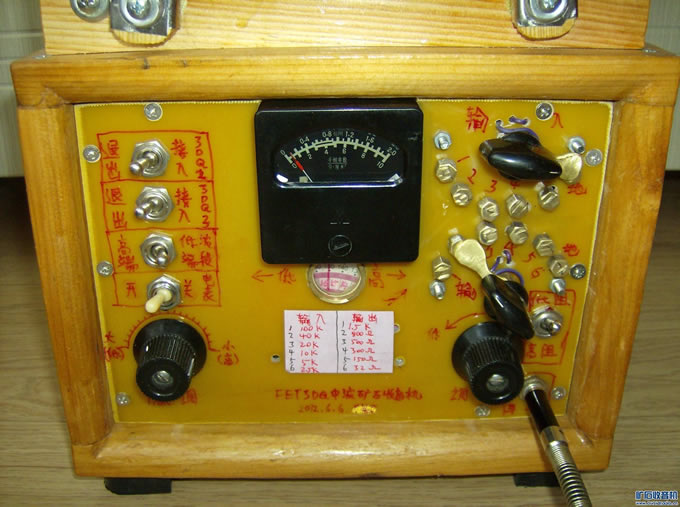

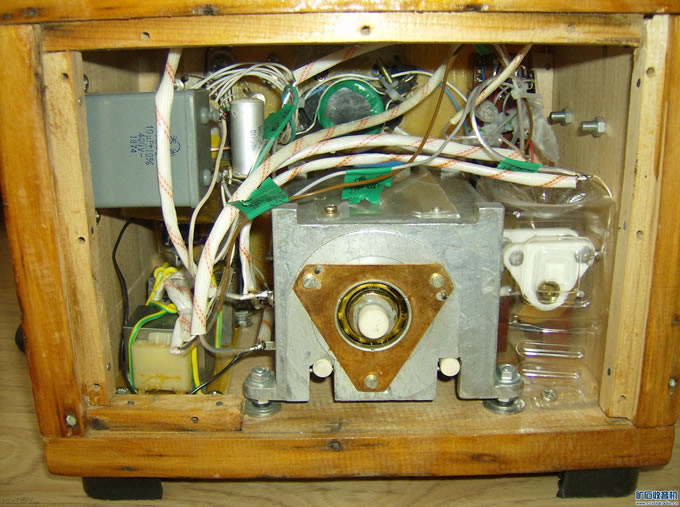

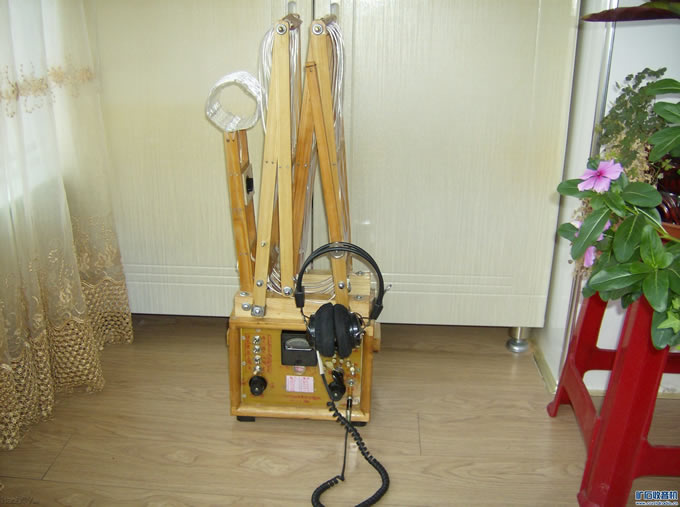

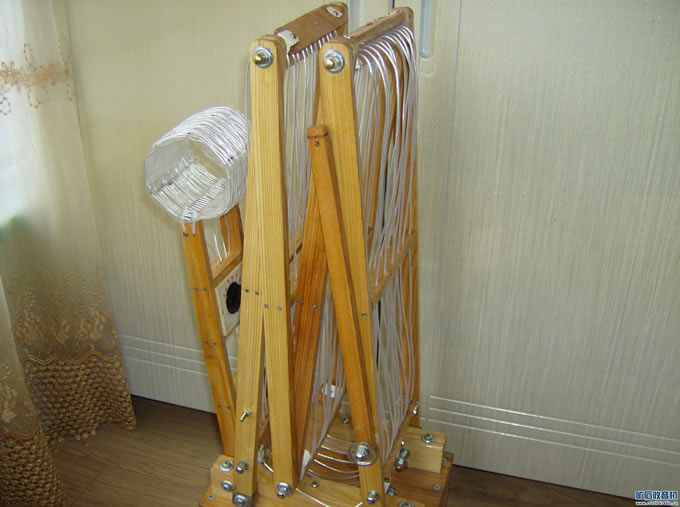

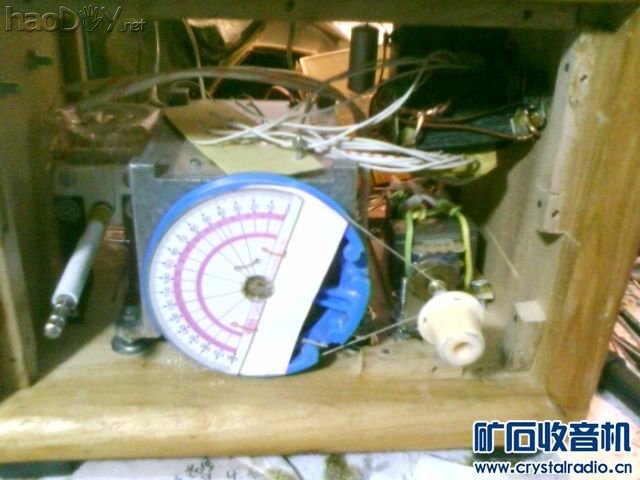

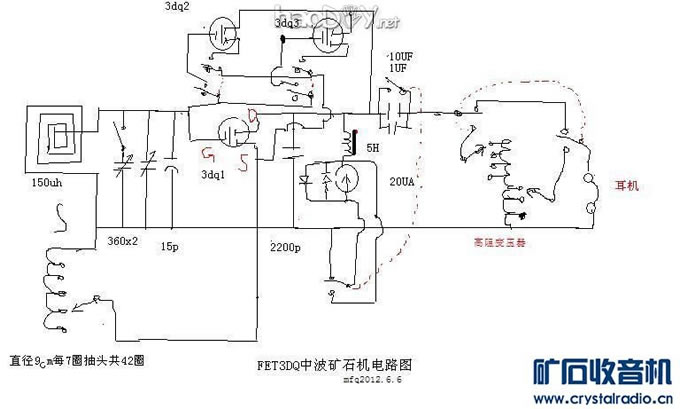

这是我做的第一台不用天地线的中波矿石机，它可以清晰的收听我所在地区的所有中波电台，电流最大的2ua左右，（最近的电台据我这也有40公里），本机采用场效应管3dq电路，共用3只管子其中2只通过开关控制接入和退出，线圈lL1用1.5平方镀银线在边长500mm的框架山绕12圈，L2用0.5平方镀银线在大饮料瓶上绕42圈每7圈抽头通过分线器控制接入电路。L1线圈架用黄花松木做的可以折叠式的，机壳是红松木板做的，刷的清漆。L2的架子可以移动用来调整和L1的距离，实现匹配。本机还加了15p的磁架镀金可变做微调，加了匹配变压器和分线器用来匹配耳机，耳机是737田，这是展开时的图片 折叠后的图片   这是电路图  其它的一些图片       |
