“蓝”……滑动线圈矿石机！_haoDIY_音响电子电脑科技DIY小制作发明

大概一月前进入论坛，自己攒了零件动手做了台矿石机，前辈们多批评、多指点！
（手机拍照效果不佳，真机比图片漂亮）

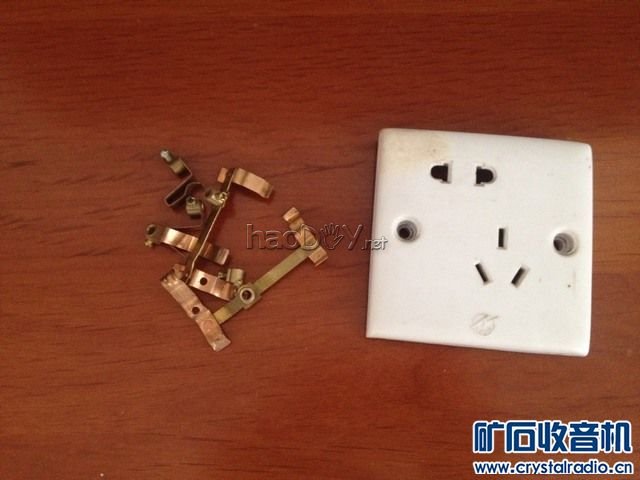

1、拆旧五孔插座一个，去带圆柱孔插片备用；

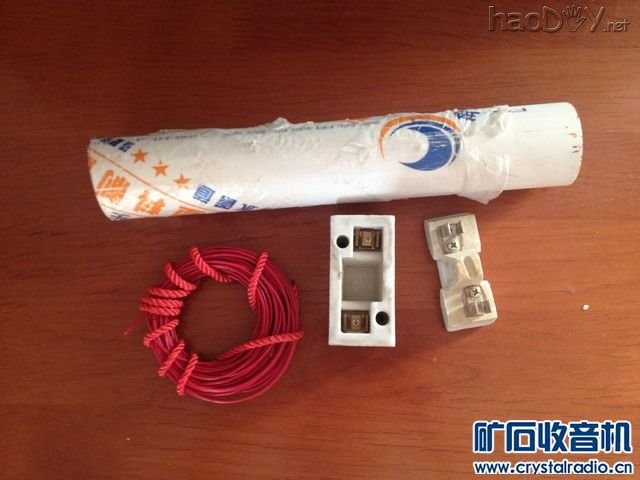

2、找到一只瓷座保险，拆黄铜接触块备用；

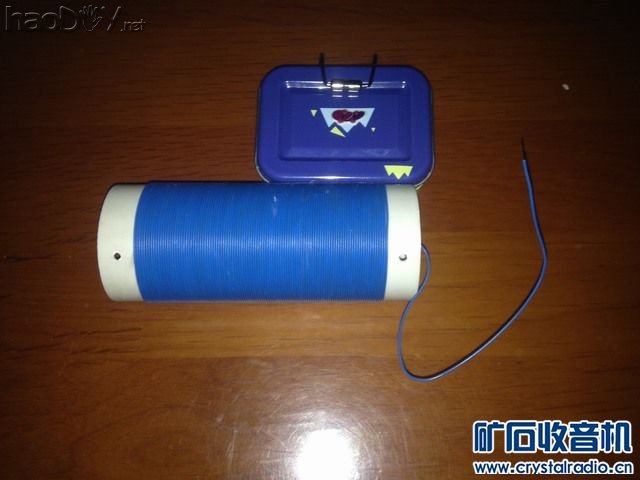

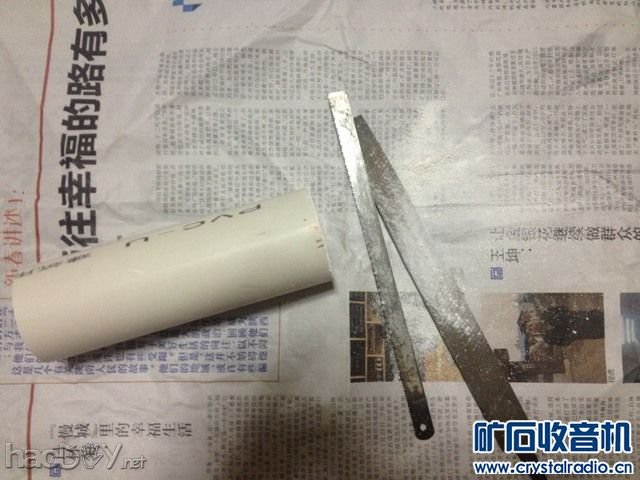

3、5CM的PVC管子锯适当长度，我没有合适的漆包线，用拆下的电话线里的塑料铜线绕制线圈，100多匝；

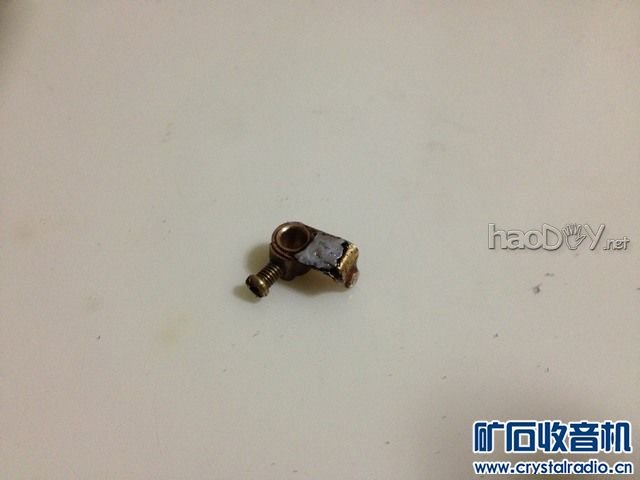

4、取6方铜线，截断合适长度做滑杆，在拆下五孔插座的圆柱孔焊接铜片（参照滑动变阻器的结构）可用一支Φ螺丝口的接线柱塑料头做固定用；

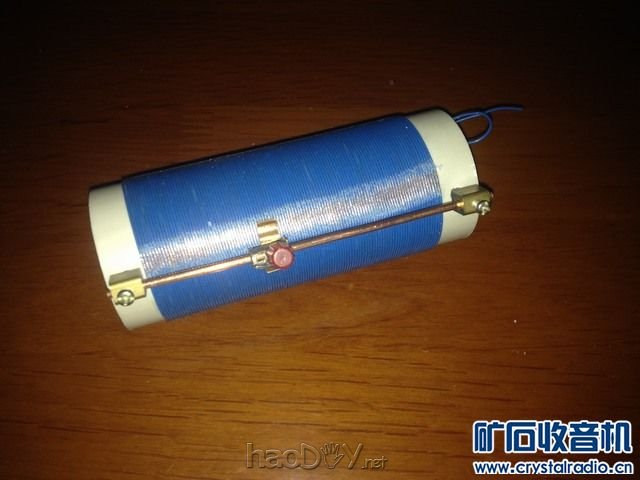

5、在线圈上滑杆接触铜片的合适位置，用锉刀锉去塑料皮漏出铜线，保证接触良好，组装滑动线圈；
6、在文具店找一个装圆珠笔的塑料展示盒做底板。打孔，安装线圈、双联、微安表、接线柱、耳机插头，焊接连线；

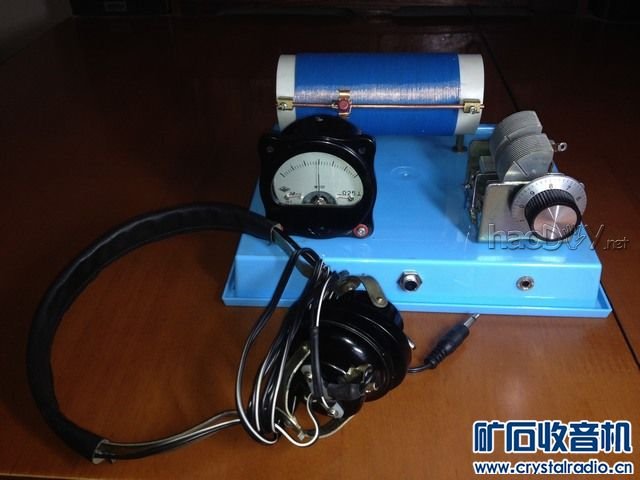

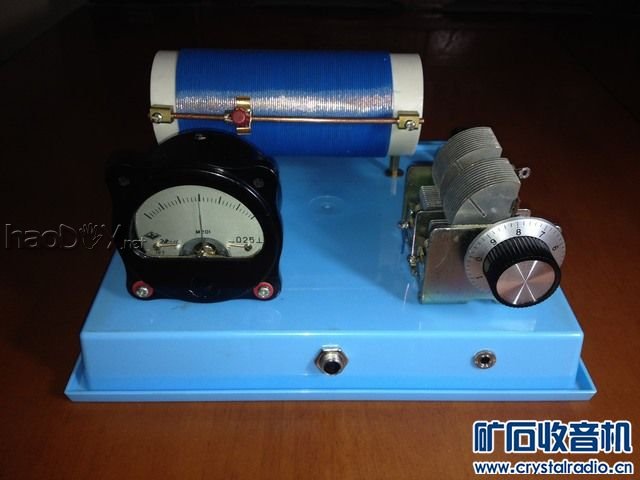

7、滑动线圈矿石机制作成功！！！
lq19512003 前辈，您请审阅！谢谢！
