工业级带精密减速器的单连：最后的辉煌，此型是最后一款量产产品(2)_haoDIY

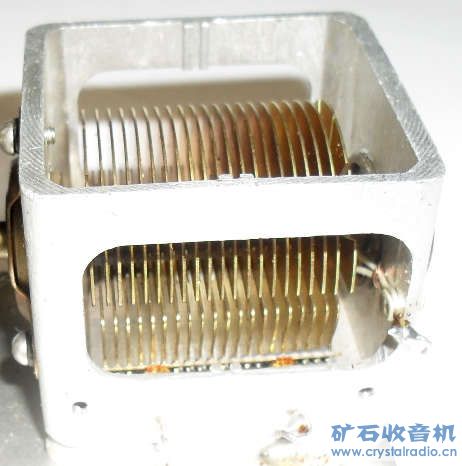

单连全部旋出的样子


下载附件

2010-6-25 22:28 上传


下载附件

2010-6-25 22:33 上传

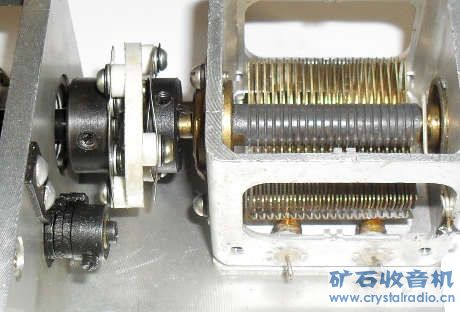

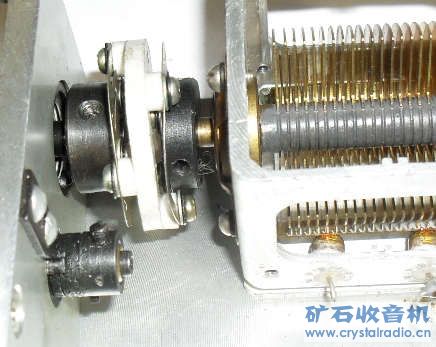

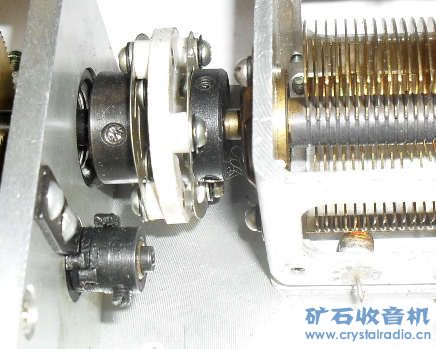

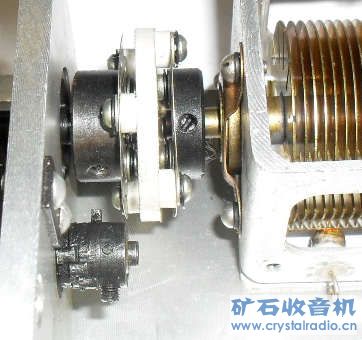

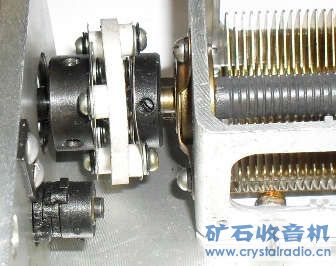

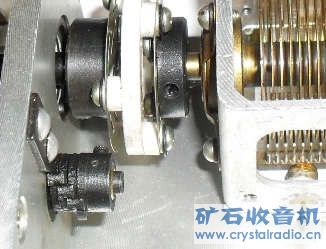

限位器不同位置与动片对应关系，同轴安装的几个定位块作用类似密码锁。
工业级带精密减速器的单连：最后的辉煌，此型是最后一款量产产品


下载附件

2010-6-25 22:54 上传

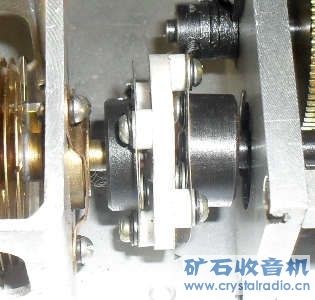

特点：
1 陶瓷绝缘
2 两侧轴不用对中，这台单连轴与减速器轴就不在一条直线上。
3 弹簧片作用不详
工业级带精密减速器的单连：最后的辉煌，此型是最后一款量产产品


下载附件

2010-6-25 23:00 上传

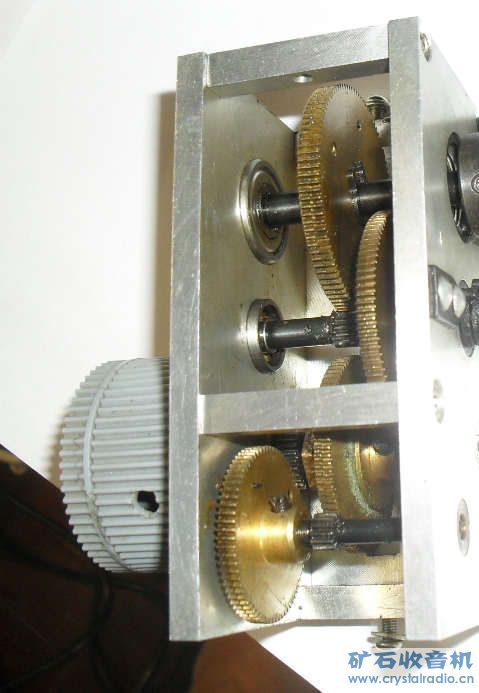

粗调手轮驱动后级两只双叠齿轮，细调手轮驱动全部4只双叠齿轮。
用于矿机的话粗调都嫌过细，细调更嫌多余，用处不大。
