不知道坛内朋友们有没有装过短波矿石机？
很久以前，也就是在文革之前，上中学的时候，用磁棒线圈装矿石机----这一是为体积小，二是省漆包线，那时候节约一分钱都很有意义。夜间有时候把磁棒完全从线圈中抽出来，可以收到米国之音和莫斯科广播电台，这在当时可都是敌台！估计那个频率应该是在短波了。
最近做了个最简单的短波矿石机，主要是想试试矿石机可否接收短波，接收效果究竟如何？

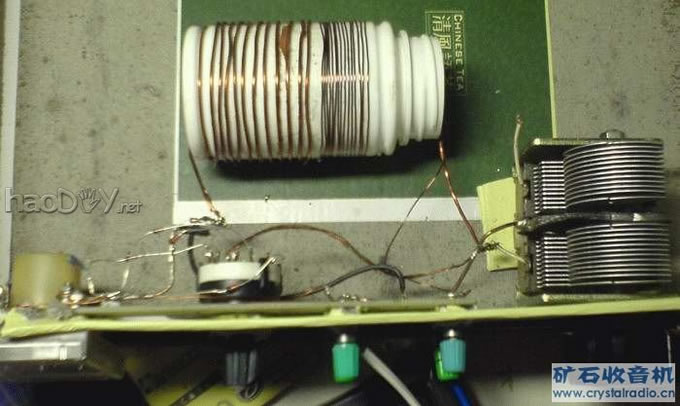

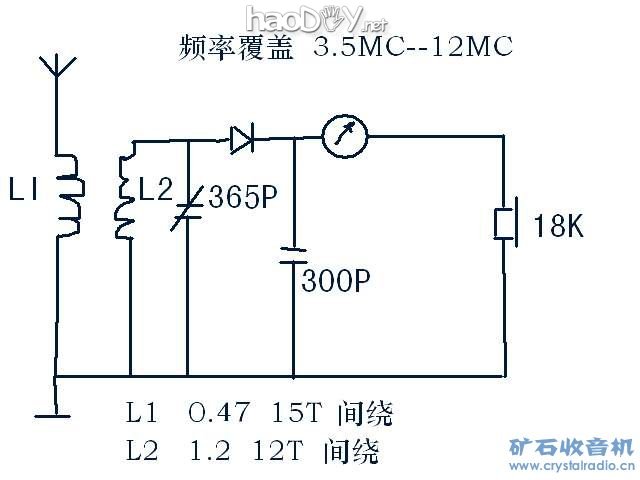

电路是最简单的双回路单调谐，线圈绕在一个空塑料药瓶上，直径约45毫米，天线线圈用0.47漆包线绕15T，调谐线圈用约1.2MM漆包线间绕12T，耳机为直流电阻18K的舌簧耳机。天线高度约13--14米，长50米，地线是交流电源插座中间的接地线。
晚上收听，一般可以收5--7个台，隔一段时间就会有变化，有的台消失，有的地方又冒出个台来。用信号发生器测试，这个矿石机的接收频率范围在3500KC---12000KC，高端频率明显比较拥挤。早晨和旁晚都有不少台，白天基本收不到台，但有时会听到一个信号飘忽而过。短波的衰落现象在矿石机中表现十分明显，因为没有自动增益。在收听过程中可以听到信号的强弱起伏。
信号的强度一般在几个微安，可以清晰收听，就是不能长时间稳定。收到的除中央台的短波节目，还有米国之音中文节目，韩语、日语还有听不懂的亚洲语言。
