新手必看——矿机元件大集合

时间:2017-04-29 22:23来源:www.crystalradio.cn 作者:zxase258 点击:
发点图片参考,方便矿机新手寻找或者DIY材料 先来张整体图 ================ 电声器件 ================ 电声器件可以算是矿机最重要的零件,其灵敏度决定了矿机收台的数量 ------------ - - - - - - - - - - - - - - - - - - - - - - - 电磁耳机- - - - - -
发点图片参考,方便矿机新手寻找或者DIY材料

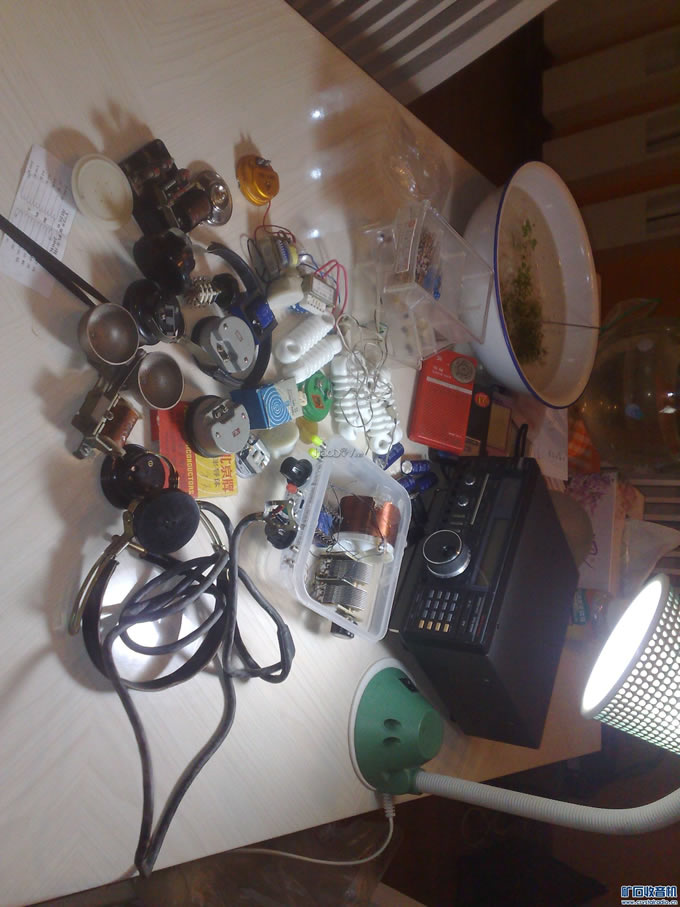

先来张整体图新手必看——矿机元件大集合
新手必看——矿机元件大集合



================电声器件================
电声器件可以算是矿机最重要的零件,其灵敏度决定了矿机收台的数量
------------

- - - - - - - - - - - - - - - - - - - - - - - 电磁耳机- - - - - - - - - - - - - - - - - - - -

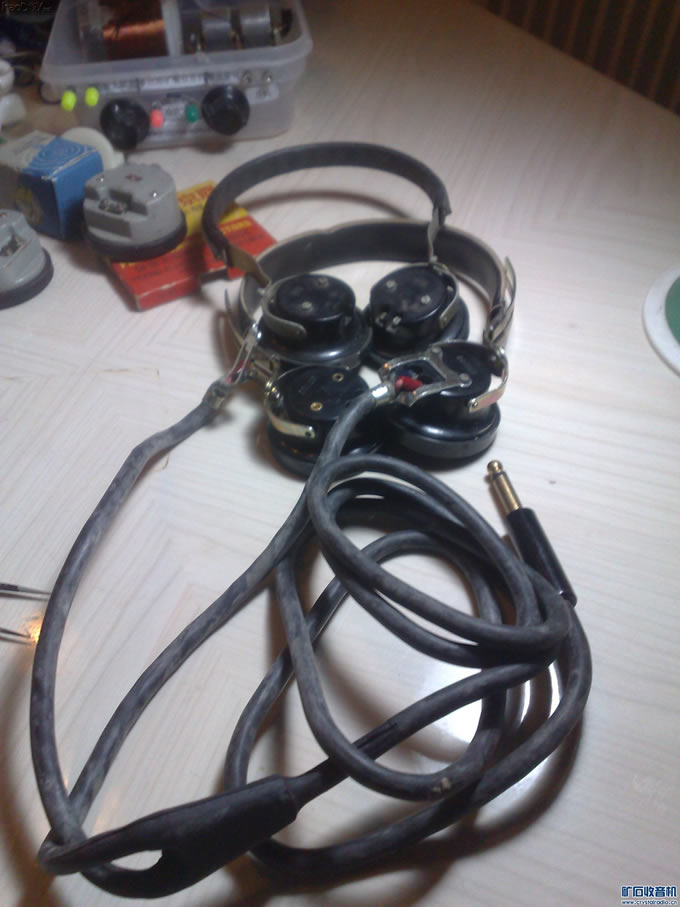

现在爱好者手中比较常见的就是电磁耳机

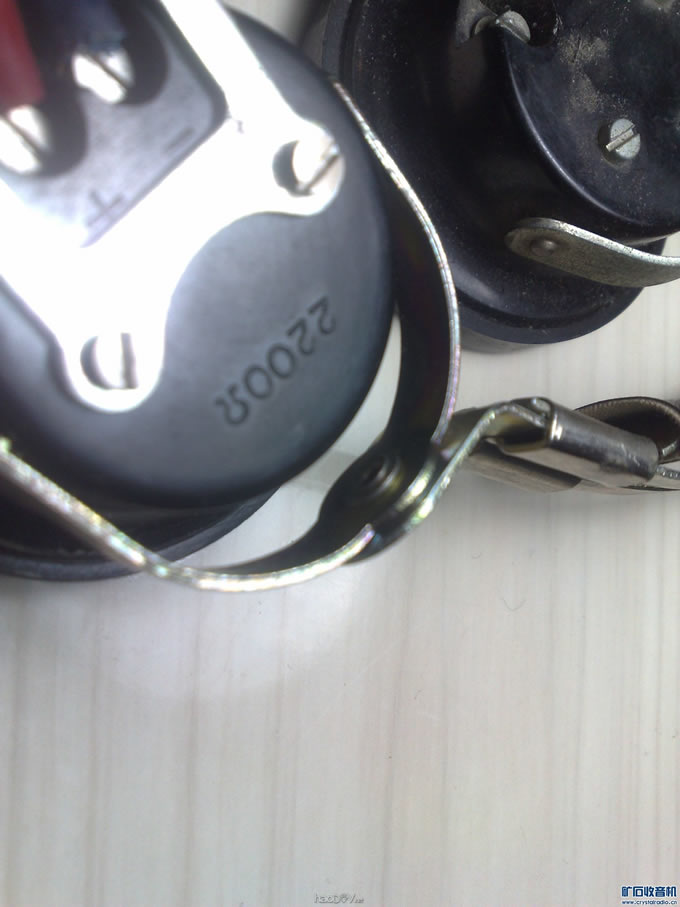

下边图片里有电线的是双2200欧姆,没接电线的是双65欧姆
新手必看——矿机元件大集合
新手必看——矿机元件大集合

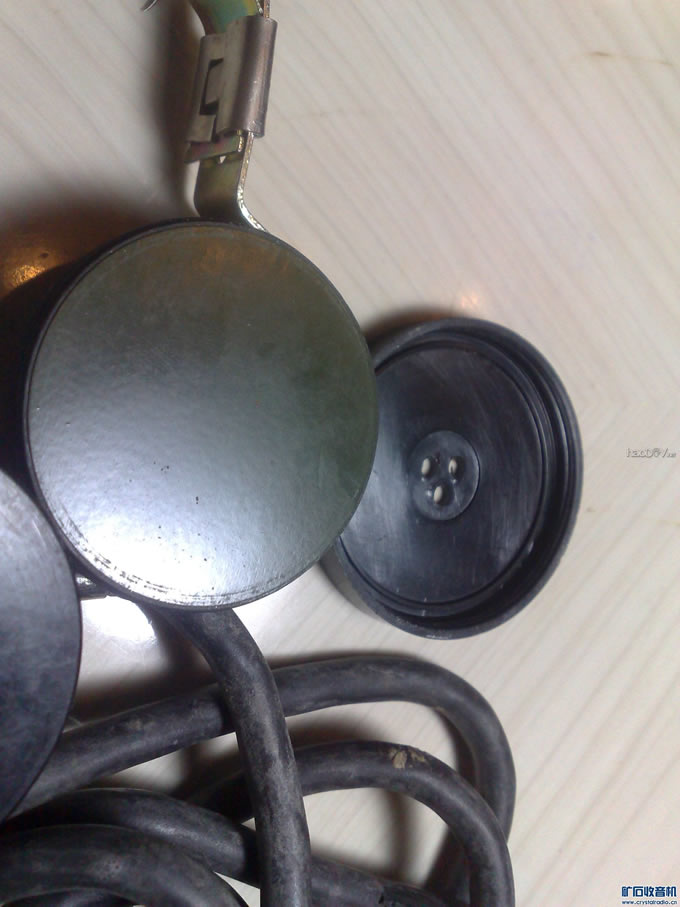

电磁耳机,顾名思义,电与磁吗,原理和电磁铁类似
新手必看——矿机元件大集合
新手必看——矿机元件大集合

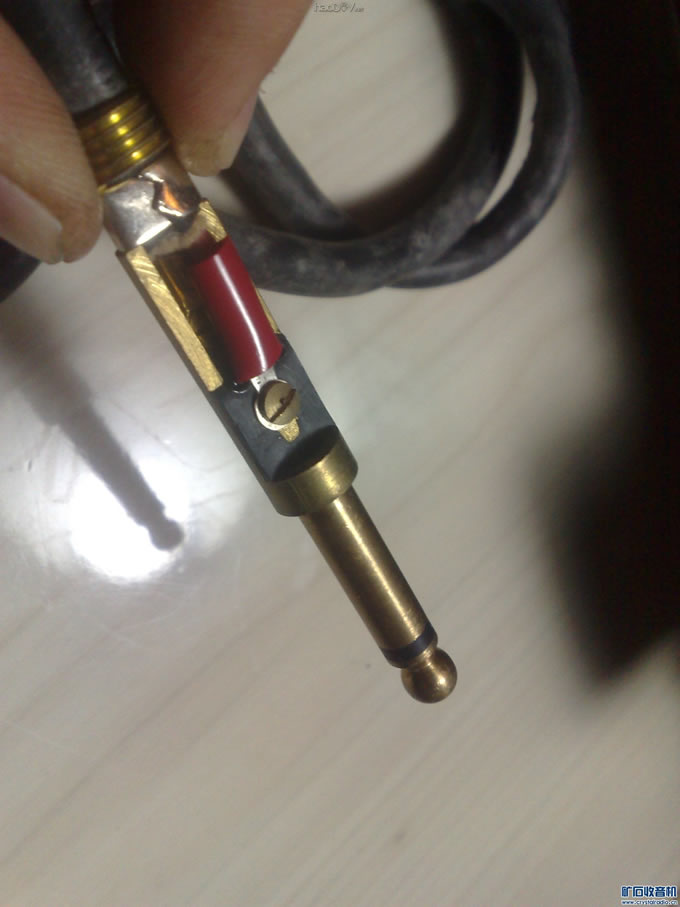

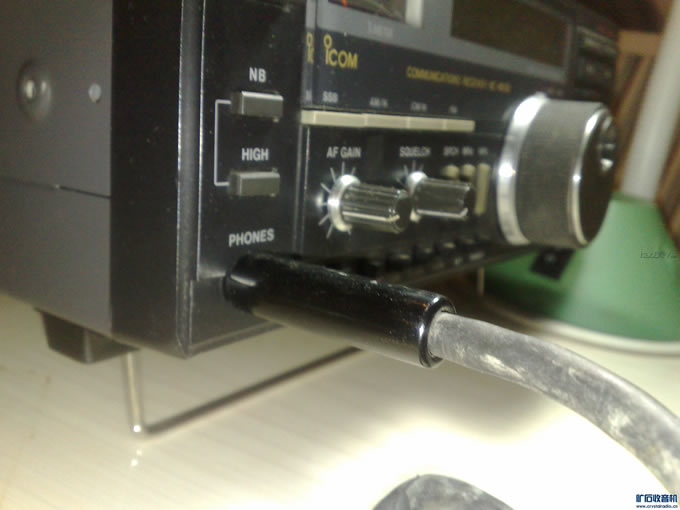

这种耳机是使用的标准6.5mm插头
新手必看——矿机元件大集合

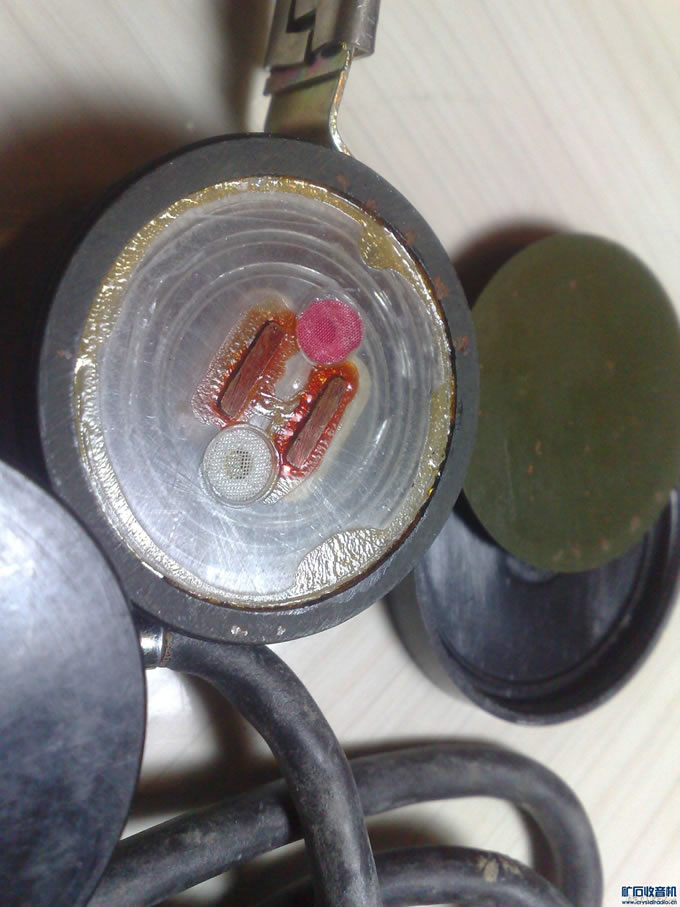

里边用螺丝固定
新手必看——矿机元件大集合

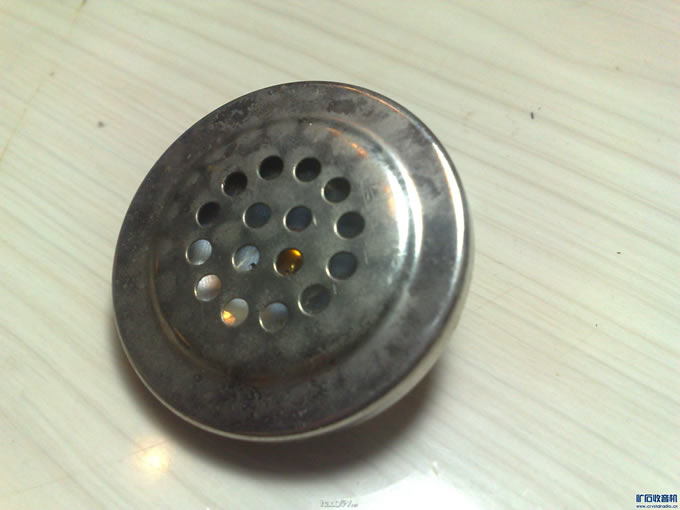

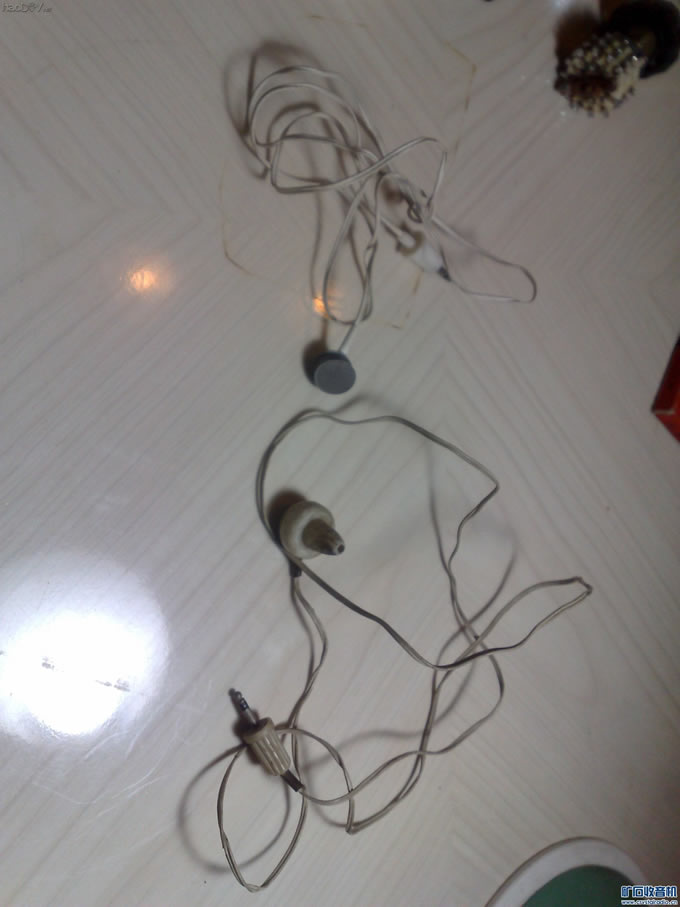

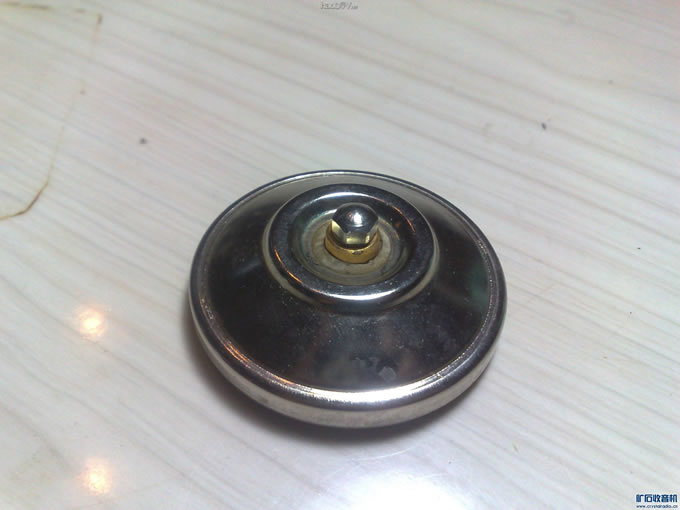

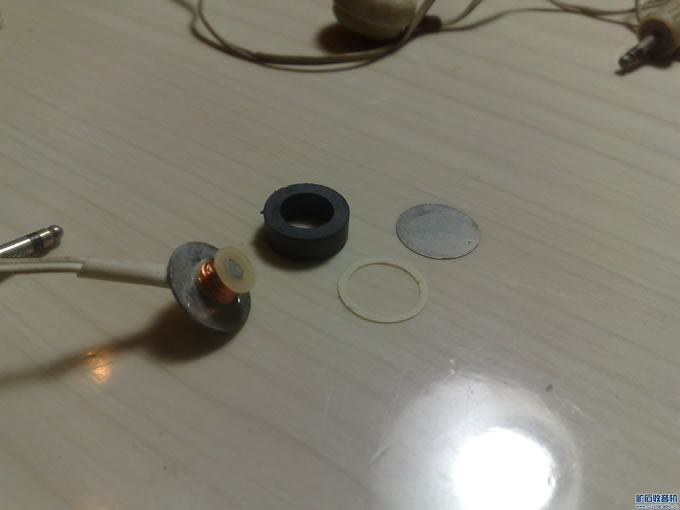

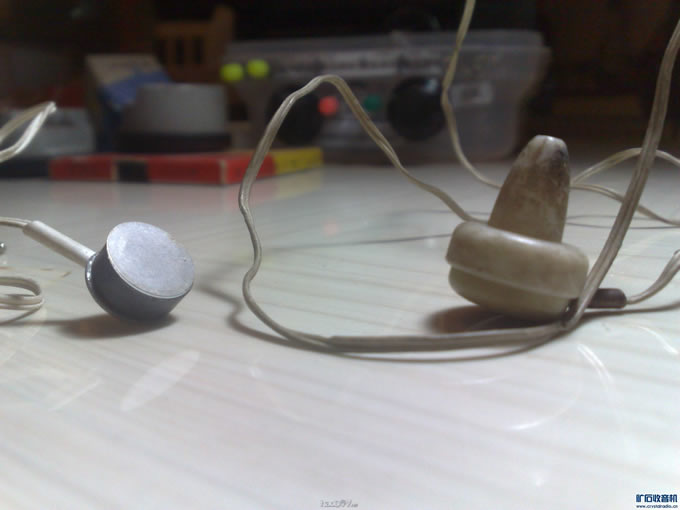

另一种电磁耳机,这一种大多用在半导体收音机上,图片里展示的是低阻抗的,8欧姆
新手必看——矿机元件大集合
新手必看——矿机元件大集合
新手必看——矿机元件大集合

- - - - - - - - - - - - - - - - - - - - - - - 压电蜂鸣片- - - - - - - - - - - - - - - - - - -
压电片阻抗高,价格便宜,来源广泛,但是音质比较差,初次做矿机缺少零件的话可以考虑
新手必看——矿机元件大集合

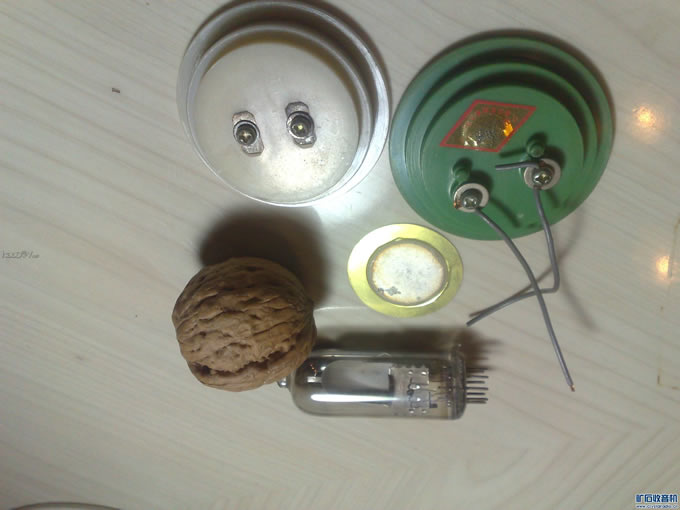

没有壳子的是比较容易买到的

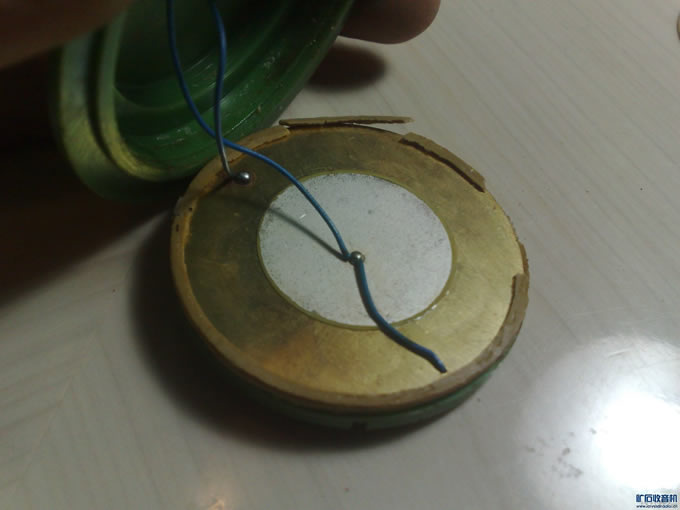

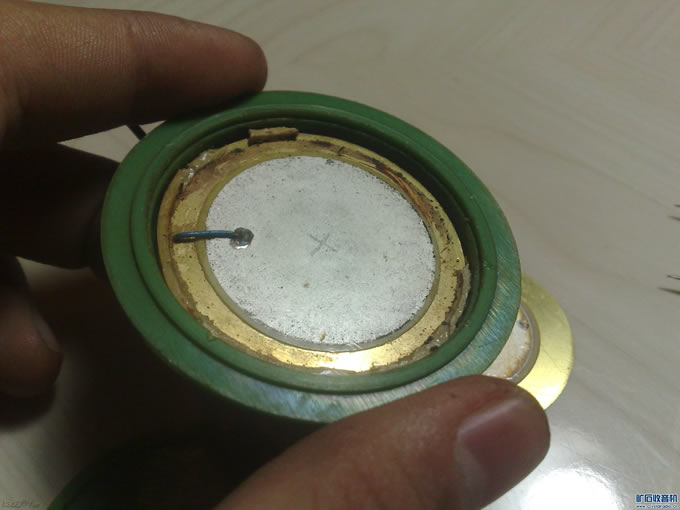

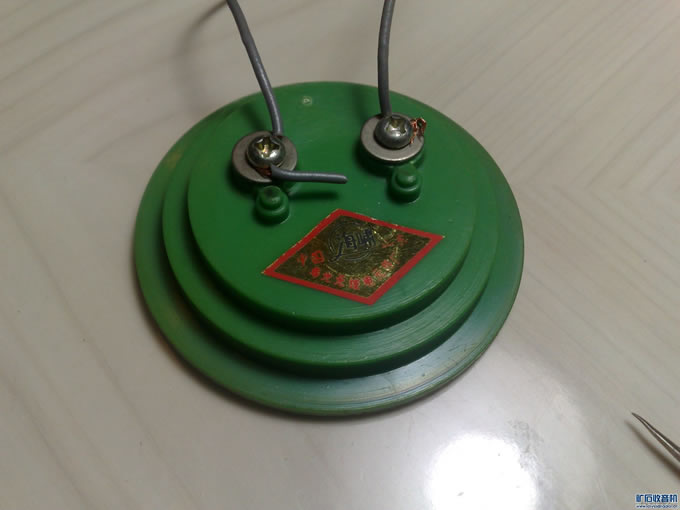

这个绿壳的质量很好,寿光制造,海啸牌
内部使用了双层压电片,音量更大
新手必看——矿机元件大集合
新手必看——矿机元件大集合
新手必看——矿机元件大集合

- - - - - - - - - - - - - - - - - - - - - - - 舌簧耳机- - - - - - - - - - - - - - - - - - - -
舌簧耳机灵敏度非常高,在阻抗匹配的条件下可以获得非常好的收听效果
新手必看——矿机元件大集合

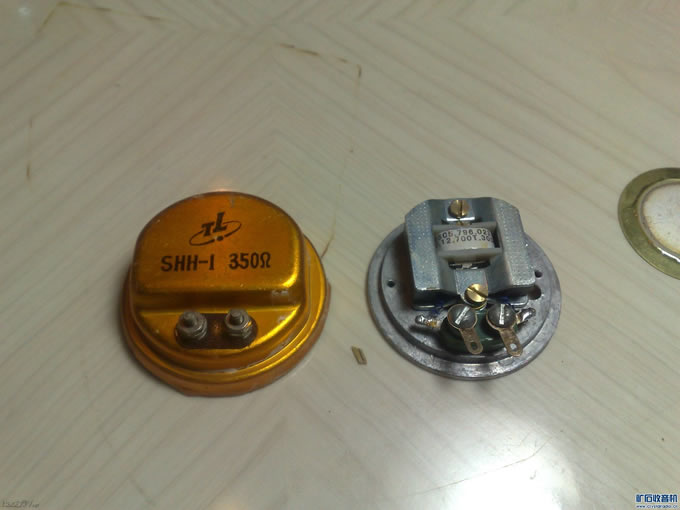

这两个都是尸体,一个SHH-1的盖子,一个SC2-300的机芯

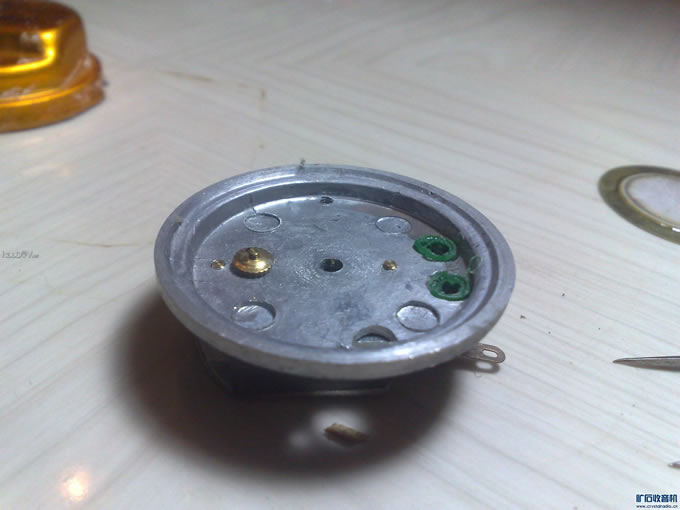

我们来拆解SC2-300
新手必看——矿机元件大集合
两边各有一片磁铁
新手必看——矿机元件大集合

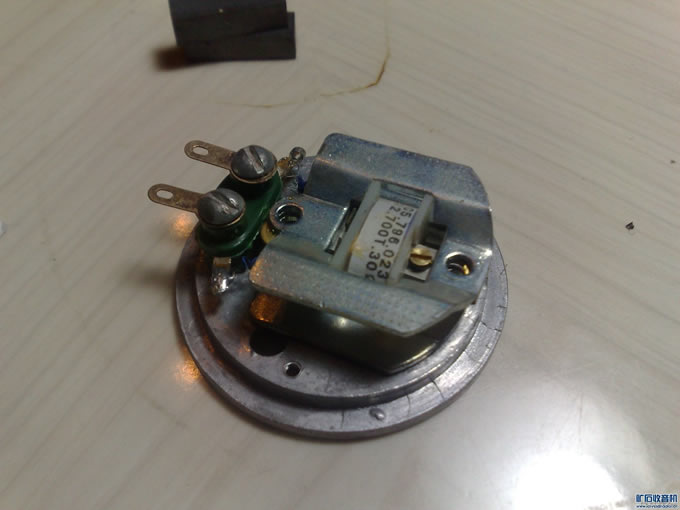

去掉上盖固定螺丝,剩下的一个螺丝是舌调整
新手必看——矿机元件大集合

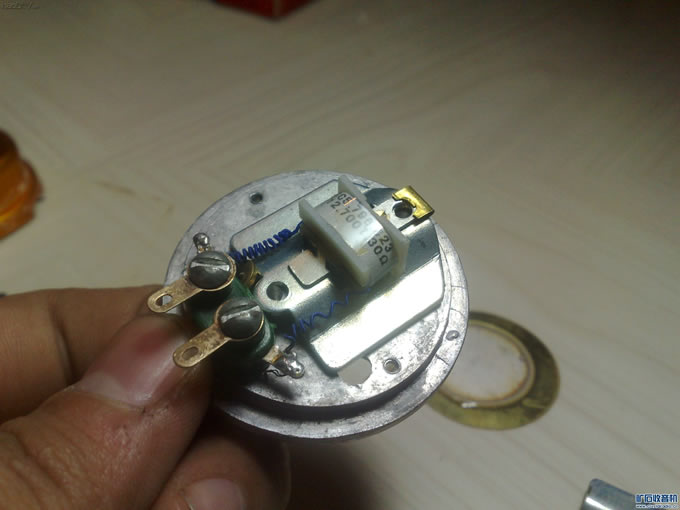

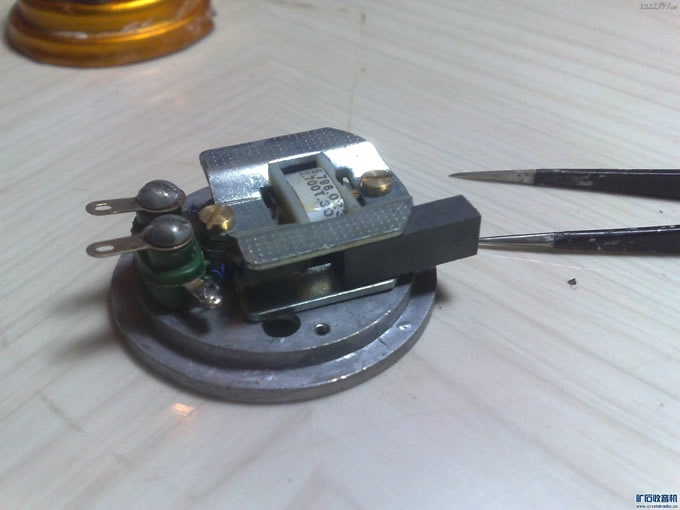

去掉上盖,看到舌簧
新手必看——矿机元件大集合
另一边从小孔里出来,连接到音盆,音盆已经没了
新手必看——矿机元件大集合

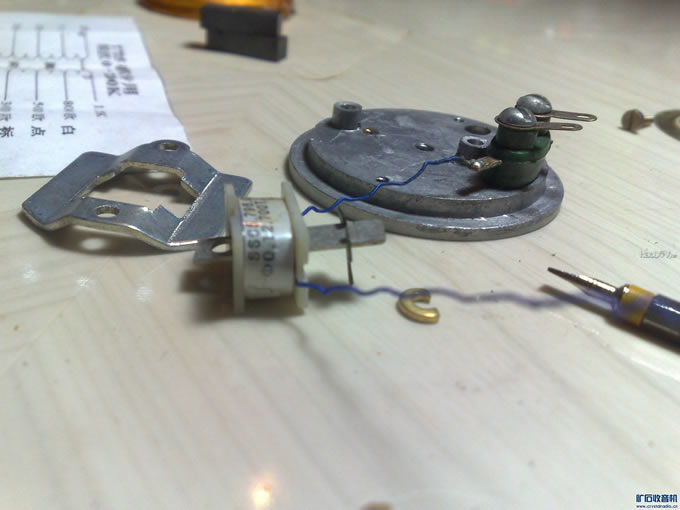

......全都拆散,破坏性的

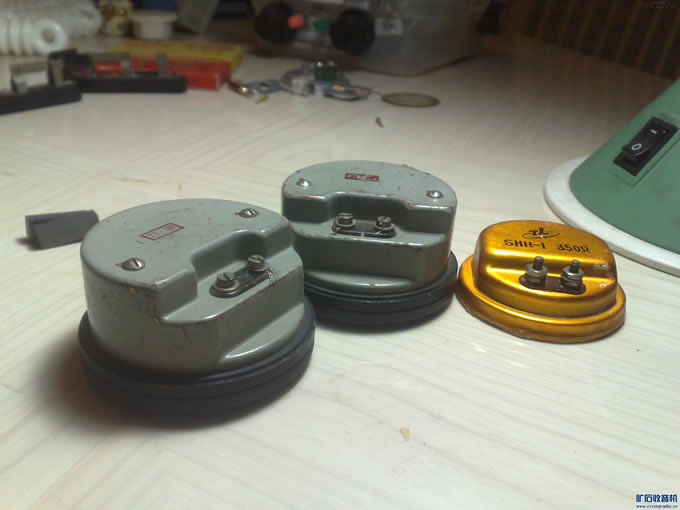

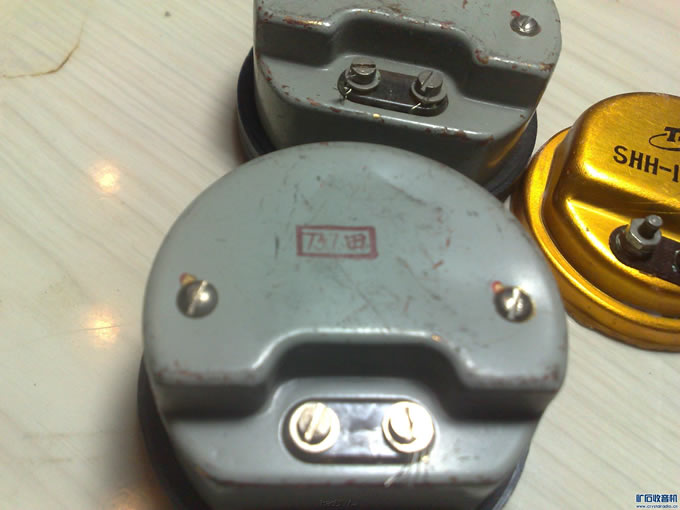

-------------------------------------------------737田
新手必看——矿机元件大集合
新手必看——矿机元件大集合
新手必看——矿机元件大集合

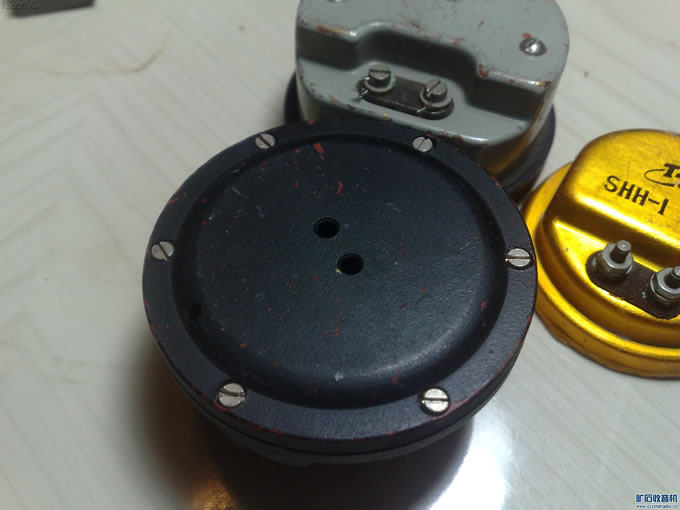

这应该是国内最好的舌簧耳机,军舰用,灵敏度极高,
内部采用跷跷板结构,目前暂不拆解
- - - - - - - - - - - - - - - - - - - - - - -碳晶受话器 - - - - - - - - - - - - - - - - - - -
这东西声音小如蚊叫,手头上有的可以试一下,没有的就不要再买了,尽管有些无良商家打着矿机专用的标牌
新手必看——矿机元件大集合
新手必看——矿机元件大集合
- - - - - - - - - - - - - - - - - - - - - - - 阻抗变换- - - - - - - - - - - - - - - - - - - - -
阻抗变换是矿机的一个非常重要的概念。
通过一定的方式进行阻抗匹配使检波效率最高

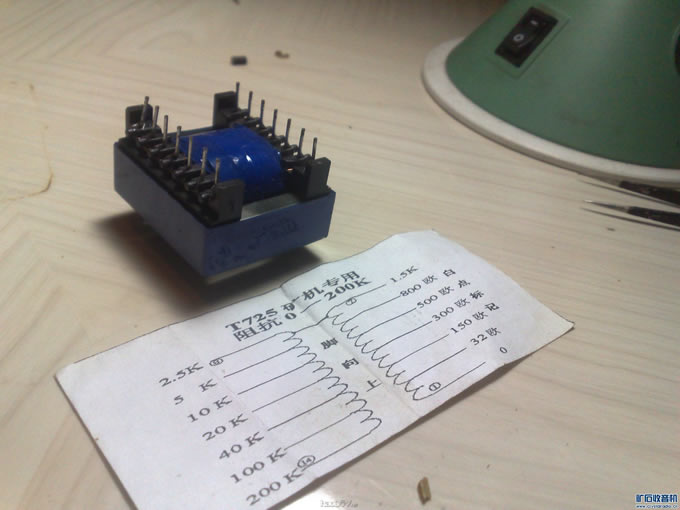

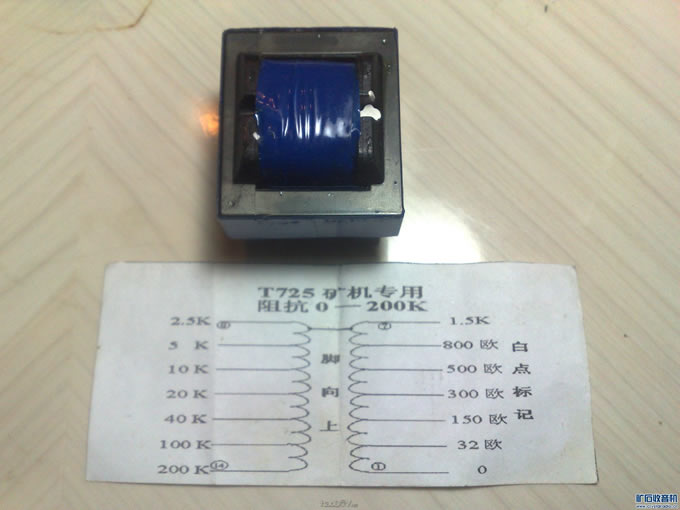

这里用到的就是T725型矿机专用阻抗变换器
新手必看——矿机元件大集合
新手必看——矿机元件大集合
- - - - - - - - -- - - - - - - - - - - - - - -自己做 !- - - - - - - - - - - - - - - - - - - - -
我们使用的很多元件都是非常古老的,并不容易找到,利用阻抗变化的原理,可以自制一副高阻耳机

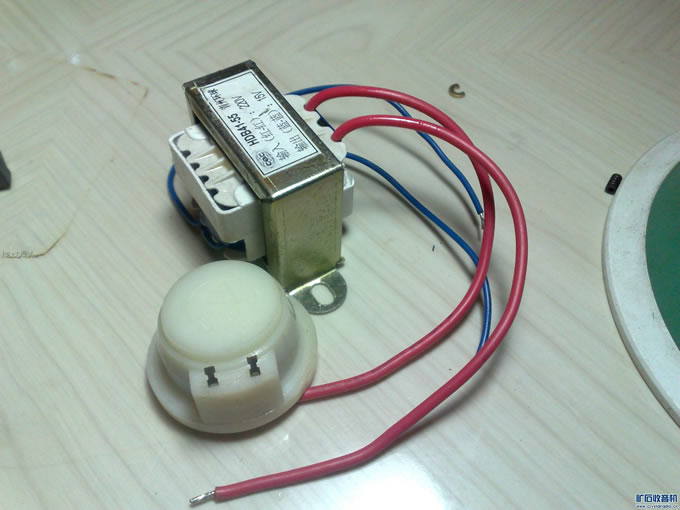

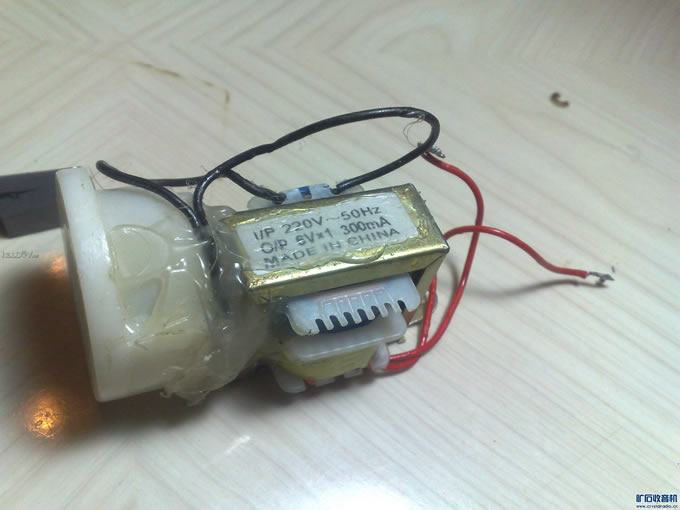

使用电源变压器,这里我用的是220v-6v
耳机阻抗不知道,应该是150欧姆,耳机接在变压器次级,初级阻抗约有2700欧姆,足够用了
新手必看——矿机元件大集合
新手必看——矿机元件大集合

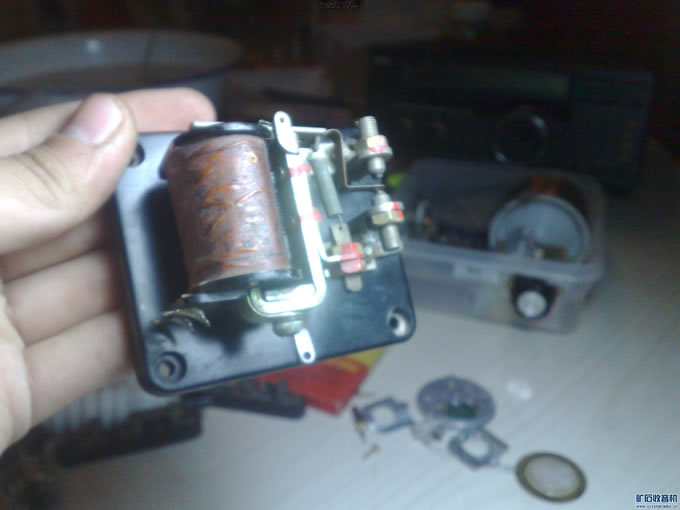

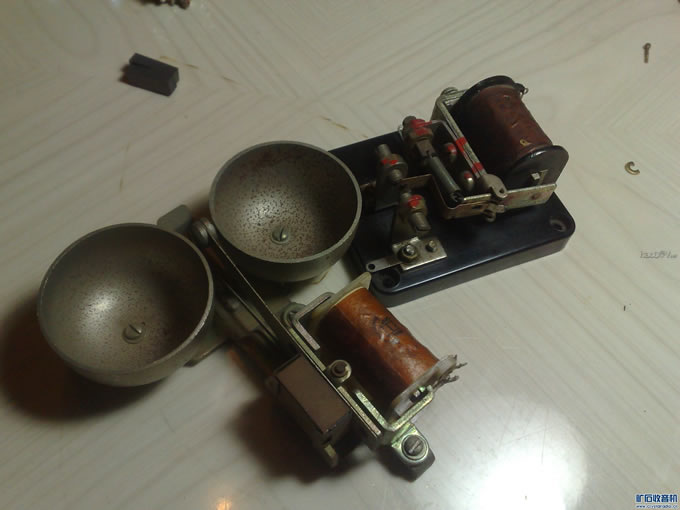

另外,还可以参照电磁耳机的结构用电铃,继电器线圈自制高阻耳机
新手必看——矿机元件大集合
新手必看——矿机元件大集合


下载附件

2012-11-3 23:50 上传






说的有点累了,夜深了,先发到这,后边还有好多,不要插队哦,有什么事先给我短信交流,谢谢
