按李版以前的贴子介绍的方法测量了匹配组件得到两组数据。

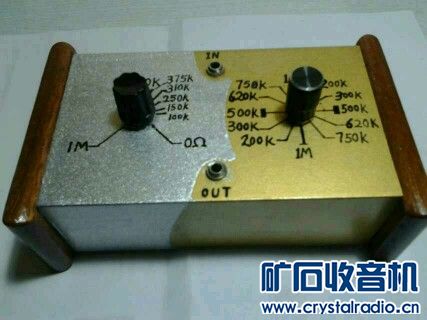

说明:T38芯变压器原设计100K输出端接83K负载折算初级各档阻抗输入1kHz/447mV得下列各档输出电压算出效率。以下一组是用100K输出端接83K负载的数据。
   200K档/166K/314mV/效率98.6%，300k档/249K/255mv/效率97.6%，500K档/415K/197mV/效率97.1%，620K档/514.6k/效率96.1%，750K档/622.5k/160mv/效率96%，1M档绕牛设计1.4M但绕不下小绕了几百匝又因标数好看写成1M实为 1.1M左右//830K/118mV/效率92%。
      第二组数据83K负载接入150K输出端，输入1KHZ，443mV各档输出折算后得实际阻抗得以下数据。
      200K档/110.6K/381mV/效率98.6%，300K档/166k/310mv/效率98%，500k档/276.6k/240Mv/效率97.8%，620k档/343K/214mv/效率96.4%，750k档/415K/194mv/效率95.9%，1M档/608.7K/144Mv/效率77.4%。

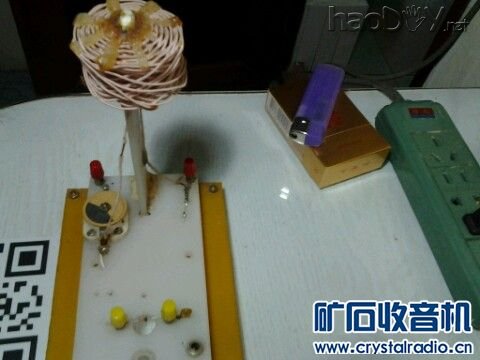

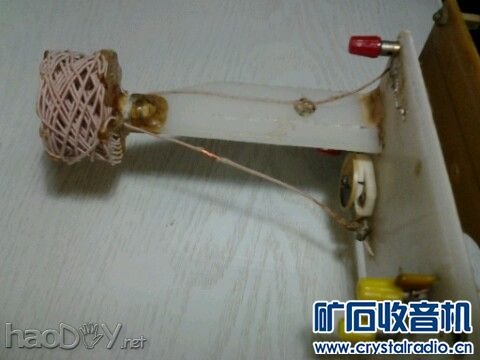

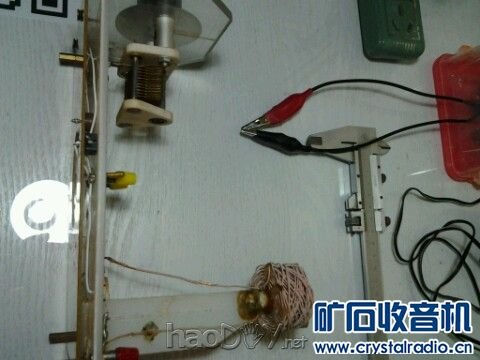

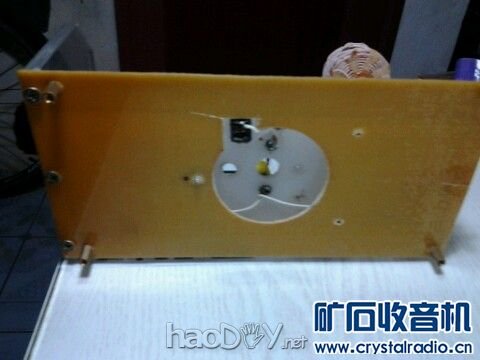

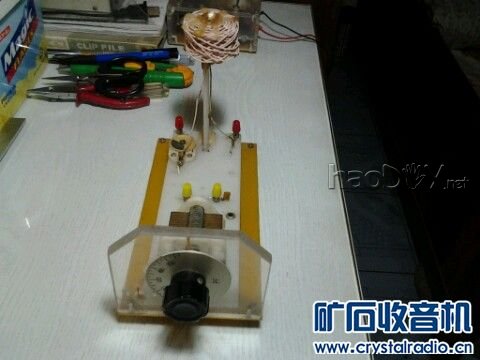

   从以上两组数看匹配组件效率理想。我用150K输出接83K耳机，打750K档/415K时用1N34最匹配强弱台都最响是什么原因？用RD表测量1N34现时温度下RD有900上下的。单回路高频瓷单连与中短波5X10X100mm磁棒上270股线绕线圈蜂房。下图是用的矿机。为什么不是用100k输出打1M档时強弱台最响呢？RD表测值偏差？调谐回路与检波管失配造成？我的捡波是单管检波沒用抽头直接接在线圈最顶！手鸡发铁真是累s人，写了45分钟！！！！！来自: Android客户端







因我的耳机只有83k所以接在100k的变压器输出抽头上变压器的初级阻抗等于降了阻所以从新算过初级阻抗。

200K档/166K/314mV/效率98.6%，象这里200k是设计时变压器其中一个初级阻抗，166k是在100k变压器抽头上接上83K耳机后200k初级阻抗降阻成了166K，314毫伏是在166k初级输入447毫伏在输出耳机上量得的电压。最后的百分数是计算出166k变83k耳机输出时的变压器效率！
