自制FM半波振子天线

时间:2017-04-26 22:17来源:www.crystalradio.cn 作者:jinlizhpc 点击:
本帖最后由 jinlizhpc 于 2014-12-1 16:40 编辑 最近兴起收听一下FM广播,在室内只能收到几个强电台,于是萌生制作一条室外天线的念头,基于经济节约为原则,简单实用即可,选择75欧半波对称振子天线最为简单,具有2DB多一点的增益,符合基本要求,具体设计
本帖最后由 jinlizhpc 于 2014-12-1 16:40 编辑

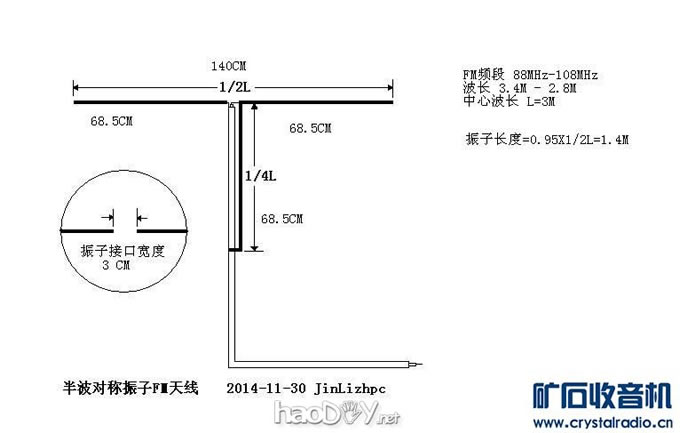

最近兴起收听一下FM广播,在室内只能收到几个强电台,于是萌生制作一条室外天线的念头,基于经济节约为原则,简单实用即可,选择75欧半波对称振子天线最为简单,具有2DB多一点的增益,符合基本要求,具体设计如图:
自制FM半波振子天线

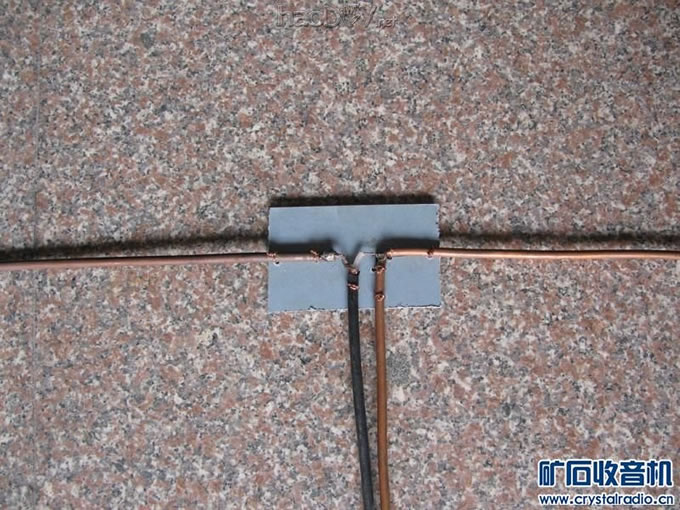

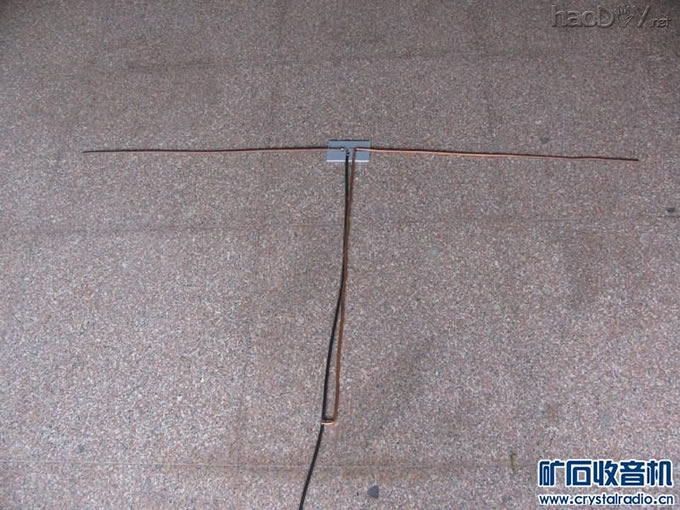

利用手上的废弃空调铜管制作
自制FM半波振子天线
自制FM半波振子天线

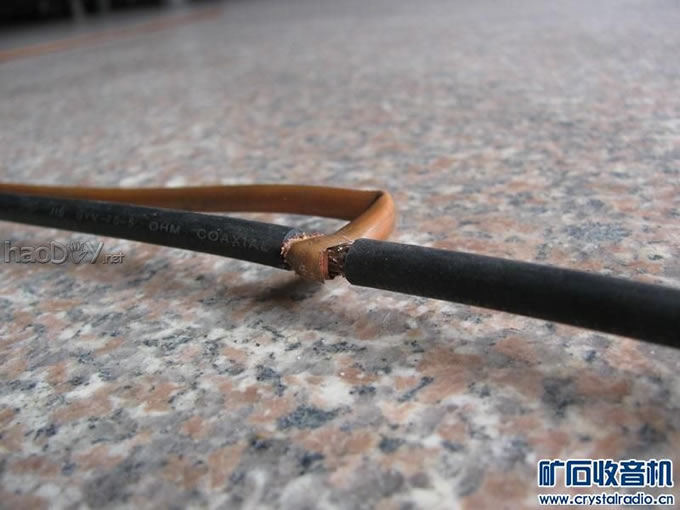

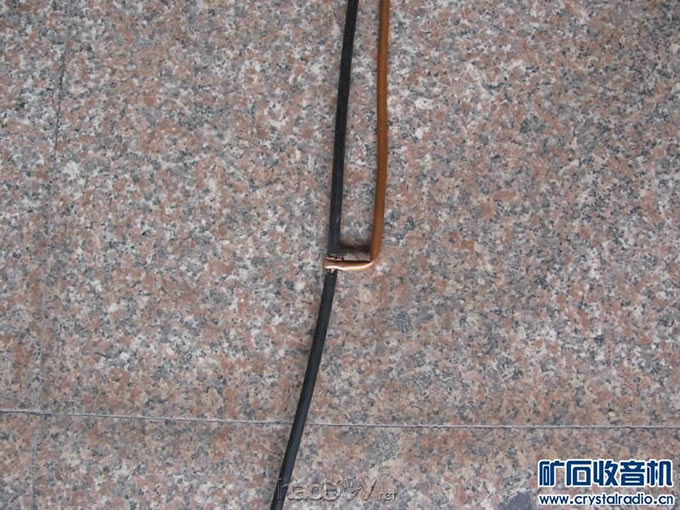

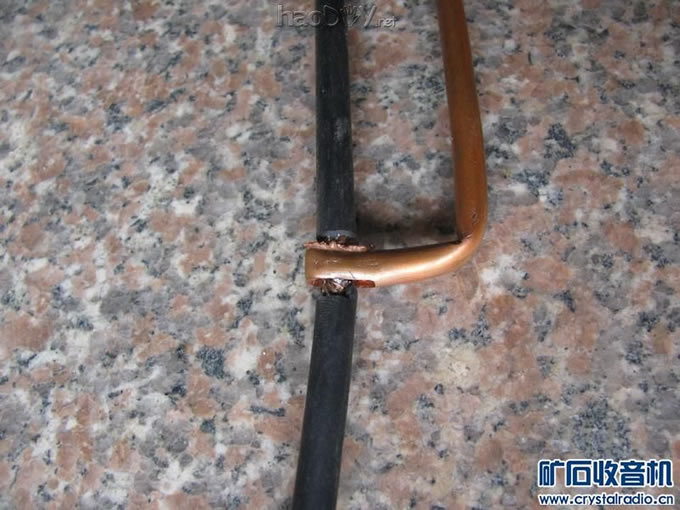

由于半波振子天线的阻抗是平衡75欧的,而馈电揽是不平衡75欧,需要阻抗变换,最直接的是采用四分一中心波长短路线来实现,效果很好。
自制FM半波振子天线
自制FM半波振子天线
自制FM半波振子天线

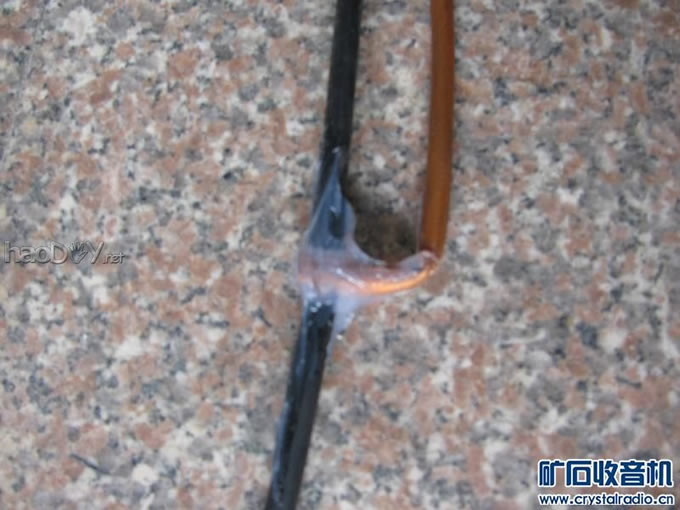

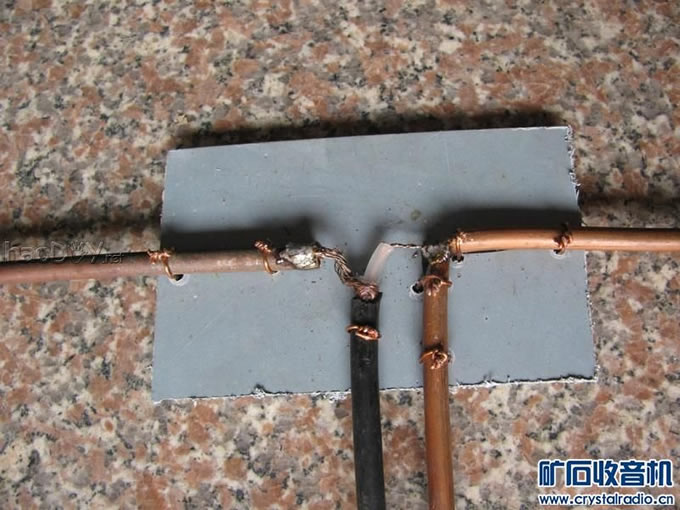

焊接好馈线,然后涂上玻璃胶,可以防止雨水侵蚀
自制FM半波振子天线

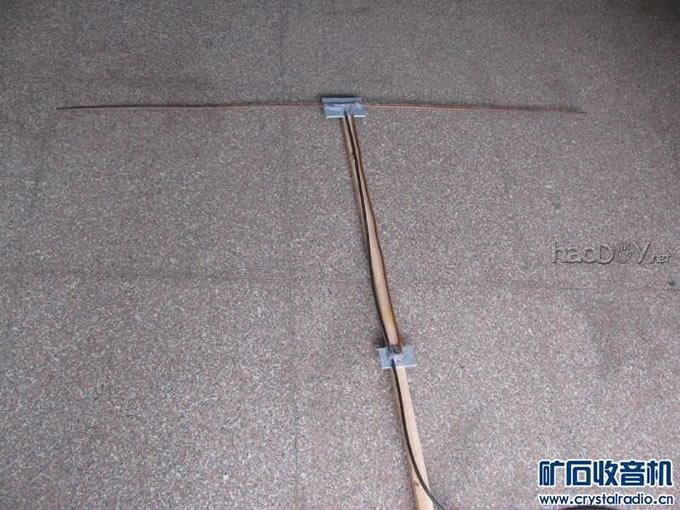

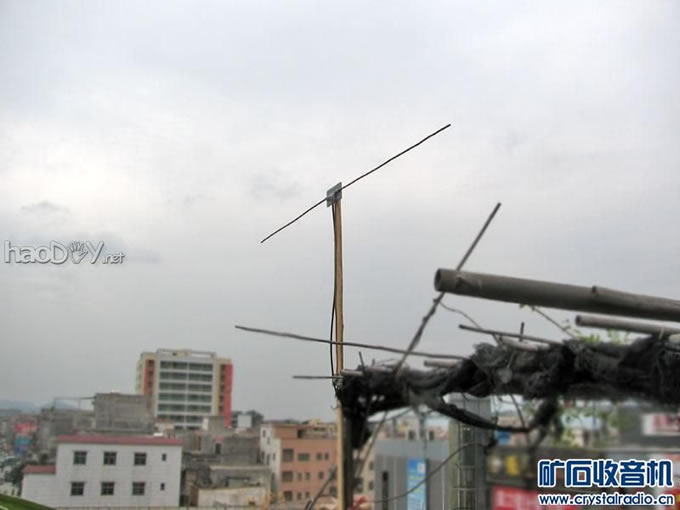

最后用一条木方杆固定完成
自制FM半波振子天线
经实验,立马接收到很多弱小电台了,信噪比大为提高。

补充内容 (2014-12-22 10:34):
平衡管阻抗变换器的原理:在同轴电缆旁附加一段长度是四分一接收中心波长的金属棒,半波天线的一臂接电缆外网,电缆芯线接另一臂与金属管相连处,金属管底部与同轴电缆外网相连。根据二分一波长匹配线的性质,...
本主题由 e3po 于 2016-6-24 17:37 移动





自制FM半波振子天线





自制FM半波振子天线





自制FM半波振子天线

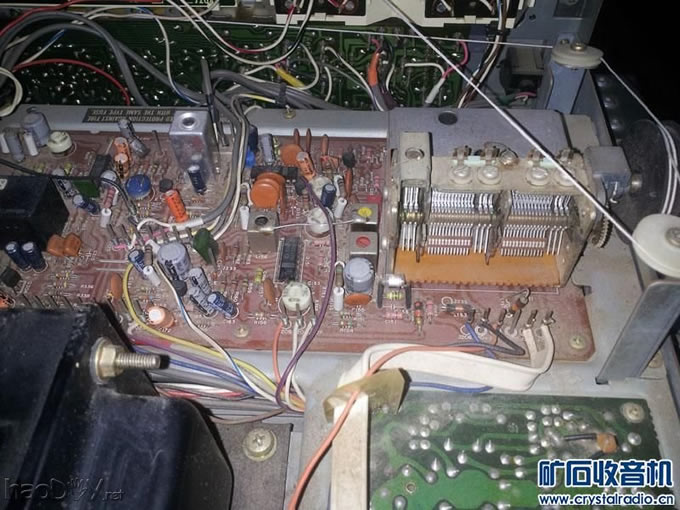

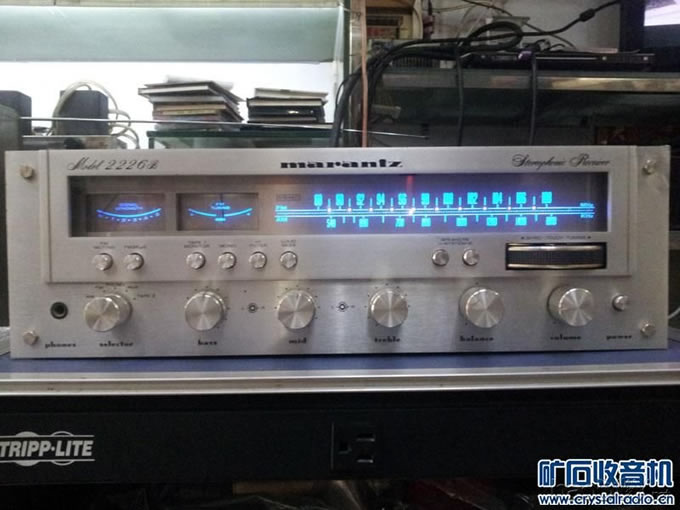

这个收音不错
自制FM半波振子天线
自制FM半波振子天线

赞一下
