原帖由 L.D.XIONG 于 2008-3-20 09:38 发表

不管您怎么作只要合您用便好，又不是产品，您测一下大线圈的Q约多少？当然那个栅漏电阻高些好，而且用二个50M的，这种电阻难找到了。

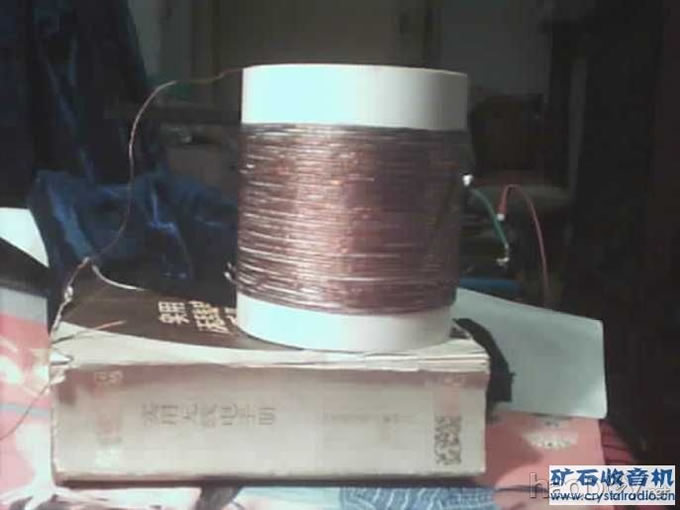

图1的线圈的Q值为295

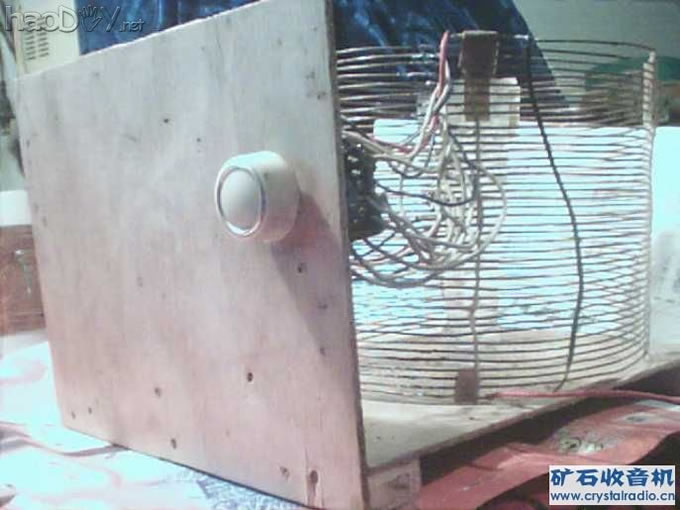

图2的线圈的Q值为355
在测量我的1.1m大线圈（用铝箔绕制的）时，出现了十分戏剧性的情节，那就是出现了许多谐振点，有的读数竟然超过1300，让我百思不解，而后，我恍然大悟，原来，由于是在晚上测量，都是电台惹的祸矿石收音机用Q表

,
后改在白天将线圈竖放，测得大线圈的Q值仅仅只有102，

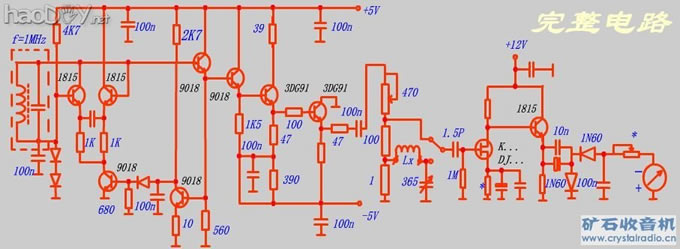

实际上，我设了两个频点：1MHz、10MHz，通过一个单刀双掷开关转换，您提供的这种振荡电路很好，我一直开着机，并用数字频率计进行监测，几个小时后，其稳定度在小数点后4位，很不错！！！仅仅从10.00012MHz变化到10.00034MHz,1MHz就更不用说了
还有，波形很好，波幅相当稳定，其波幅用示波器进行长时间监测，几乎不变，并且受外界的影响极小，几乎无影响......
