磁环矿机有体积小，用线少，Q值高，抗干扰性能好等许多优点，但由于结构特点无法直接接收电磁波，有网友制作了"大环"天线，即可以实现无天地线接收。

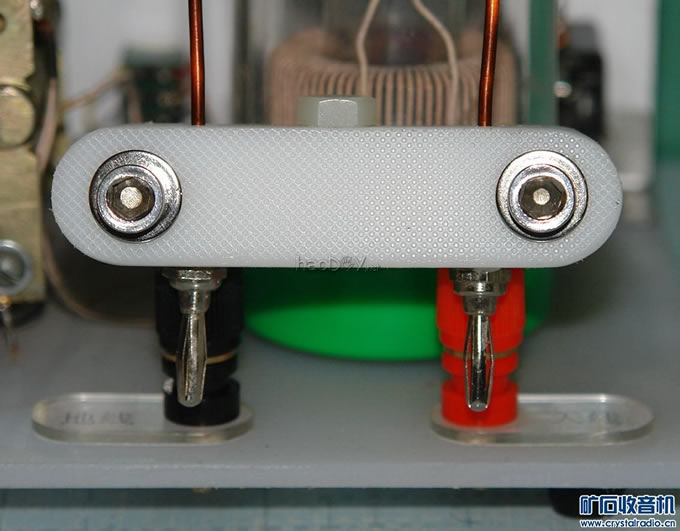

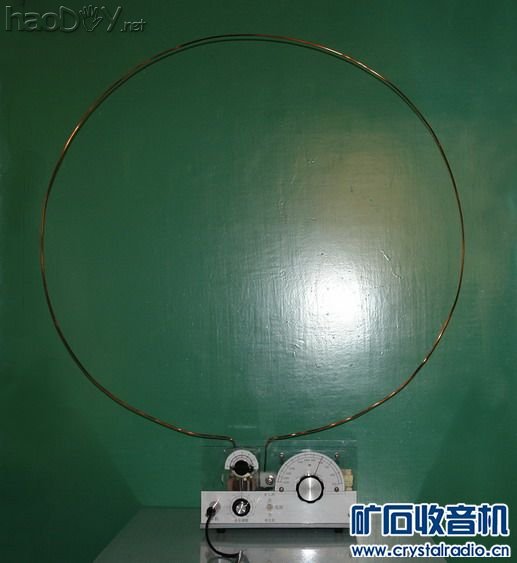

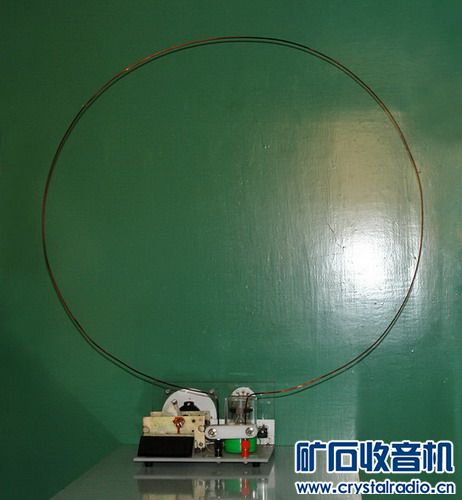

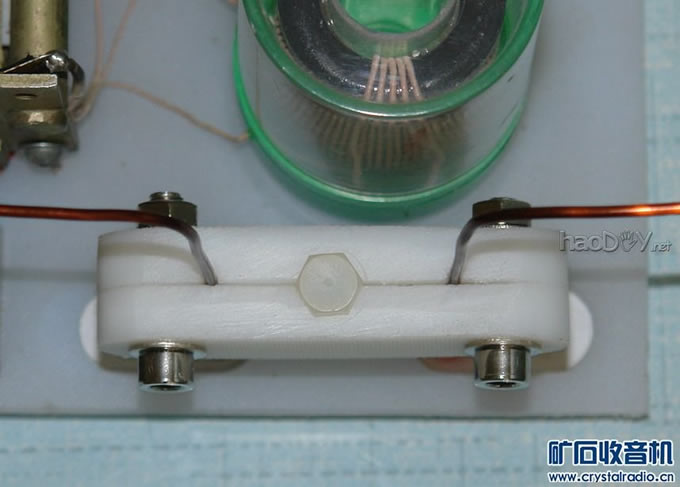

我的"大环"用3mm漆包线绕制，直径56cm，电感量2.08uH，请看照片儿

给磁环矿机加＂大环＂

用大环可收到约7-8个台，效果比花蓝，蛛网，磁棒都好，还可以拿着机器满屋走，会发现某个墙角声音会很大。
如果您的矿机用的是"桶型"线圈，也可以用此法"升级"。

本帖最后由 hhyy99 于 2015-1-19 22:46 编辑

YJ9386 发表于 2015-1-19 17:17
这大环能PK过660线？

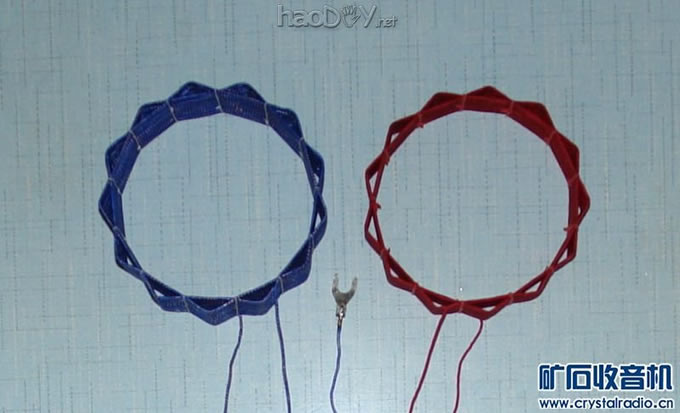

这一圈"大环"可PK用660线绕的花蓝线圈，

给磁环矿机加＂大环＂

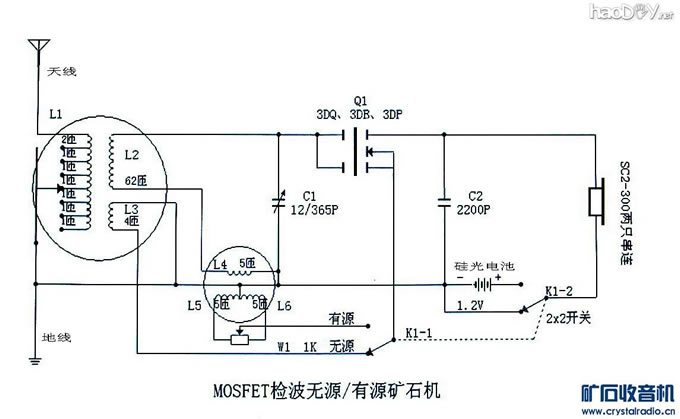

现在660线处在比较尴尬境地，当初R40C1磁环没有被发掘时，用660线绕的花蓝线圈(直径135mm)和蛛网(直径160mm)Q值到1000以上，现在用磁环(直径37mm)都可超过它们，体积与费用都大幅度降低，以后660线只宜做大框或大环(500mm以上)了。磁环矿机线路图，大环线圈接在天、地线接线柱上。

给磁环矿机加＂大环＂
