简易调感式矿石收音机

时间:2013-03-02 22:02来源:www.crystalradio.cn 作者:秋天的故事 点击: 次

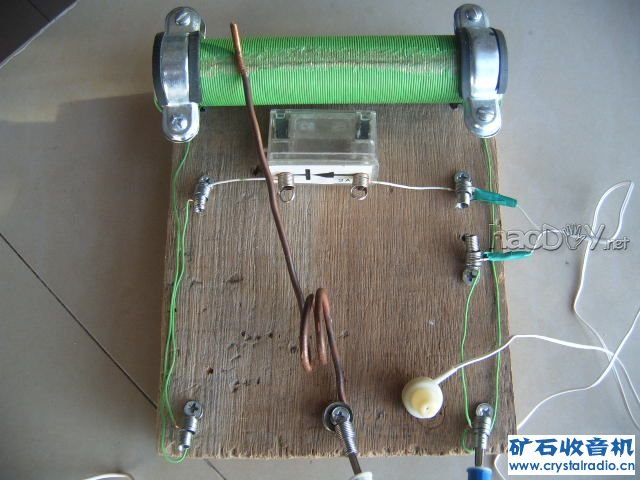

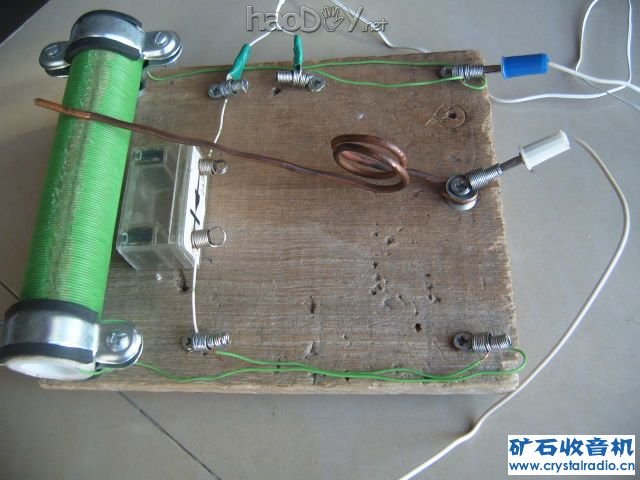

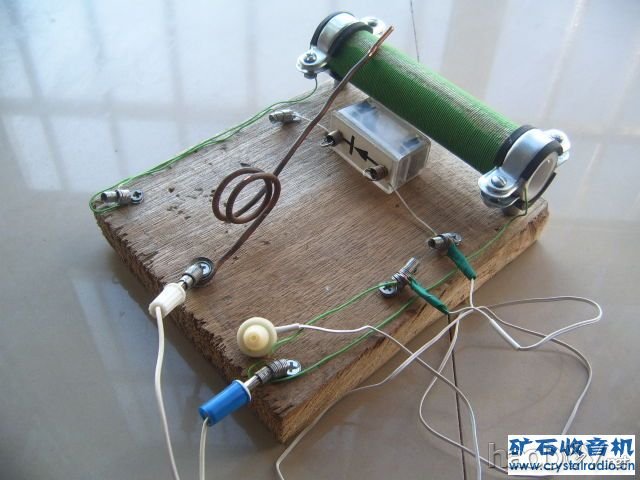

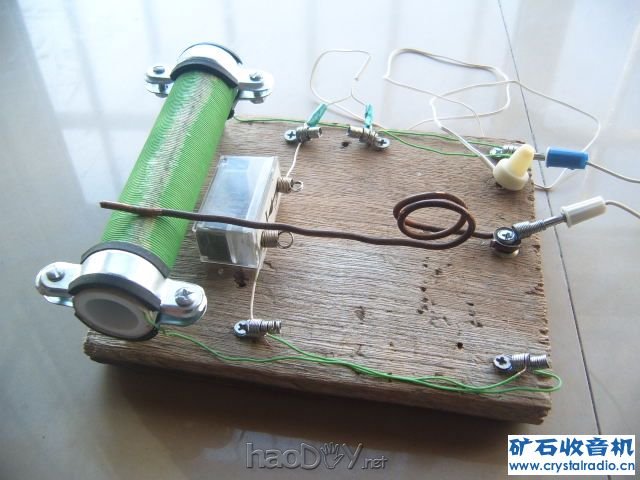

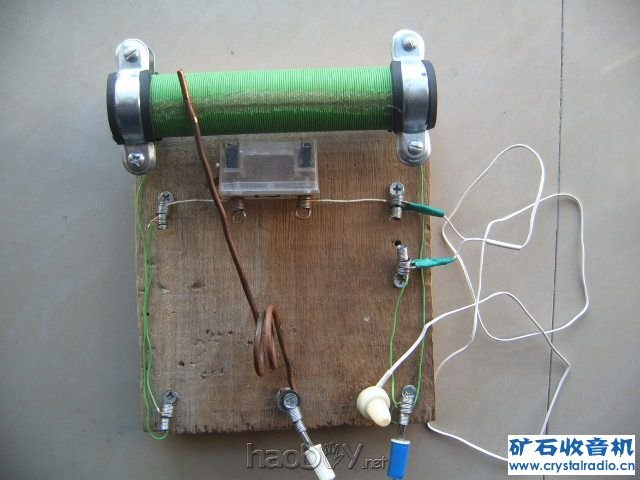

制作过程：1、单股细铜线我用的是网线里的芯线）在PPR管上饶100圈作为天线线圈并将其固定在小木板上。2、用一截铜丝或铁丝当作滑动触头，一端固定在木板上，另一端靠在天线线圈上。3用小刀将天线线圈上和滑动触头接触部分的绝缘皮刮掉，确保接触良好。4、接
制作过程：1、单股细铜线我用的是网线里的芯线）在PPR管上饶100圈作为天线线圈并将其固定在小木板上。2、用一截铜丝或铁丝当作滑动触头，一端固定在木板上，另一端靠在天线线圈上。3用小刀将天线线圈上和滑动触头接触部分的绝缘皮刮掉，确保接触良好。4、接上二极管、高阻抗耳机、天地线就可以了，天线接在滑动触头的铜丝上，滑动滑动触头选台


简易调感式矿石收音机





简易调感式矿石收音机





简易调感式矿石收音机





简易调感式矿石收音机





简易调感式矿石收音机
