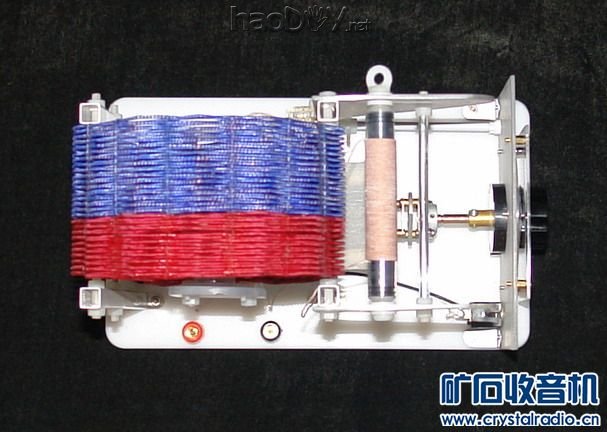

主振线圈L1使用0.04X660里兹线采取+1-1方法绕制，直径130mm。蓝色线圈34匝，红色线圈20匝，电感量332uH，Q值在800KHz时为1008

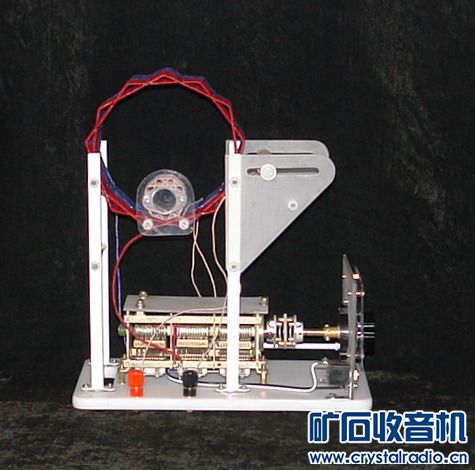

天线线圈L0用0.07X80线绕在5mL注射器针筒上/60匝，内置80mm长中波磁捧一


L2用0.04X175线采用+1-2方法绕在20mL针筒上/60匝


谐振线圈支架用10mmX10mmABS方管制作。穿钉用直径5mm有机玻璃管两端套扣。天线支架用3mm有机玻璃板，然后用砂布打出磨纱效果

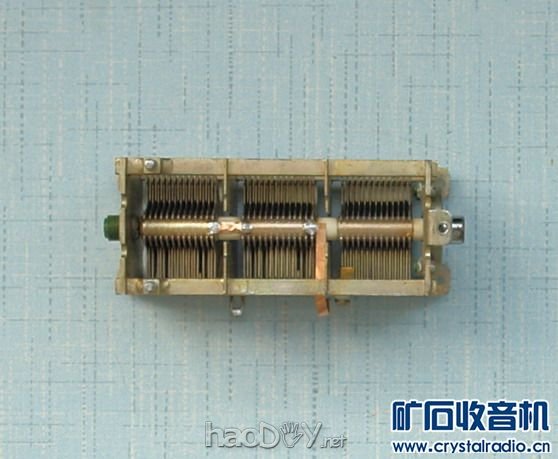

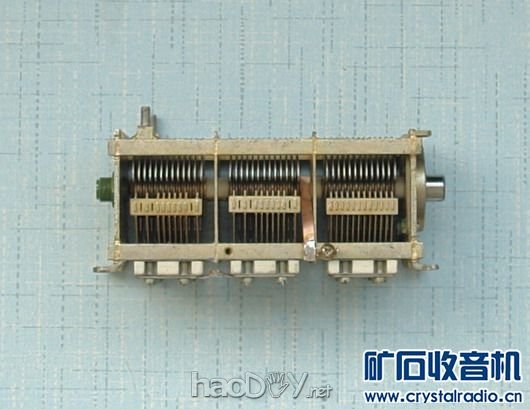

可变电容使用一种廉价的瓷轴、瓷支架三连。它的结构较特殊，容量在6p/40p左右


#p#分页标题#e#

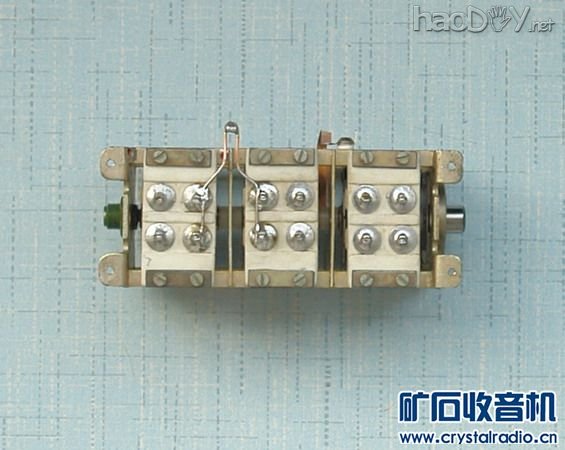

改造后可以得到N种组合、三个动片可分别并联，也可单独使用。六个定片可分别并联，也可单独使用

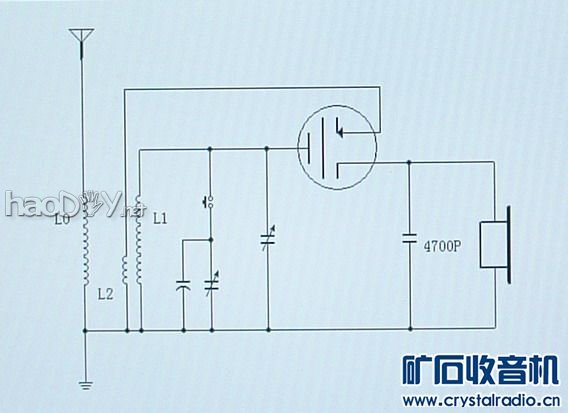

电原理图。用场效应管检波，直接使用两只串联的SC2-300收听，灵敏度即高又省事

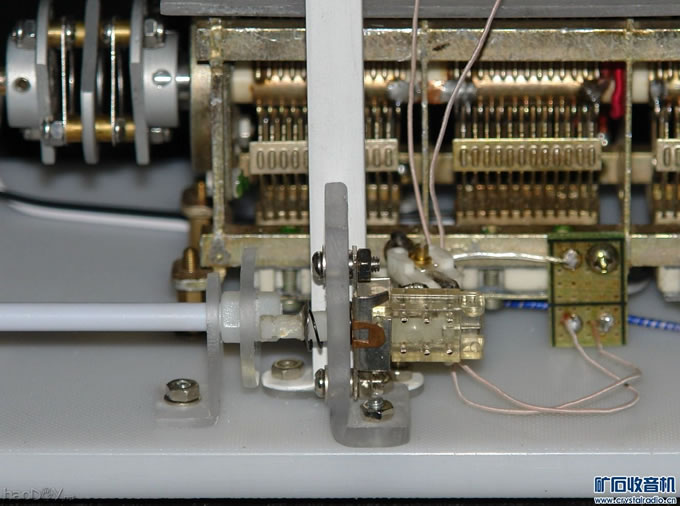

将频率分成两段接收，开关就近装在可变旁以减少损耗。3DQ和4700p贴片焊在洞洞板后面，用铆钉中转连接



#p#分页标题#e#

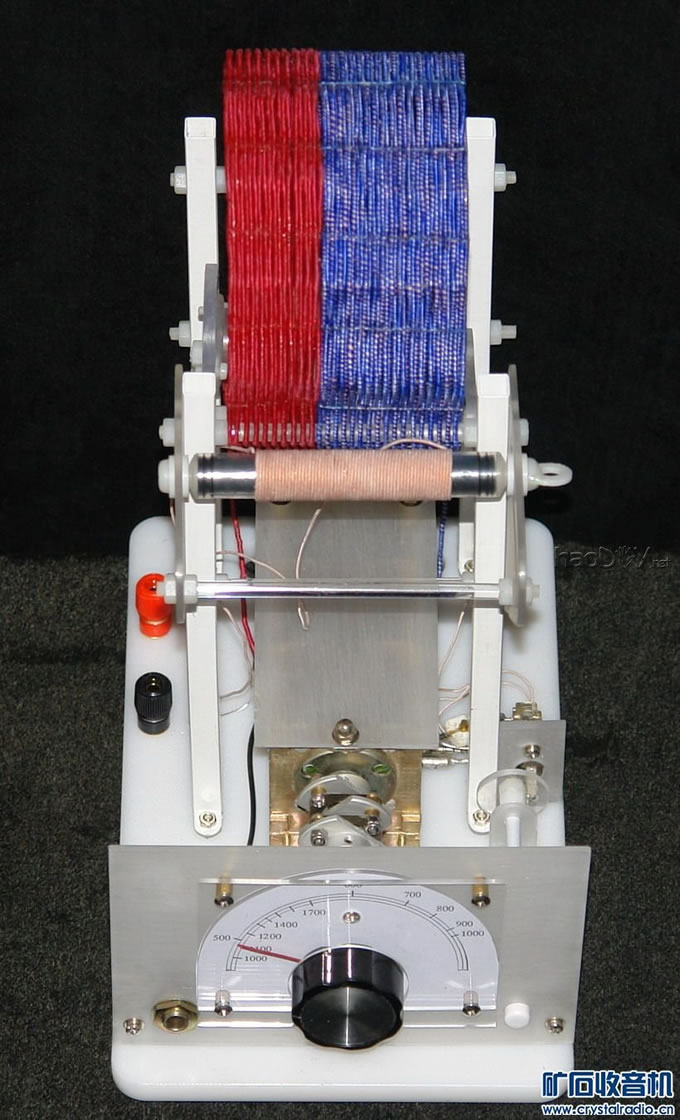

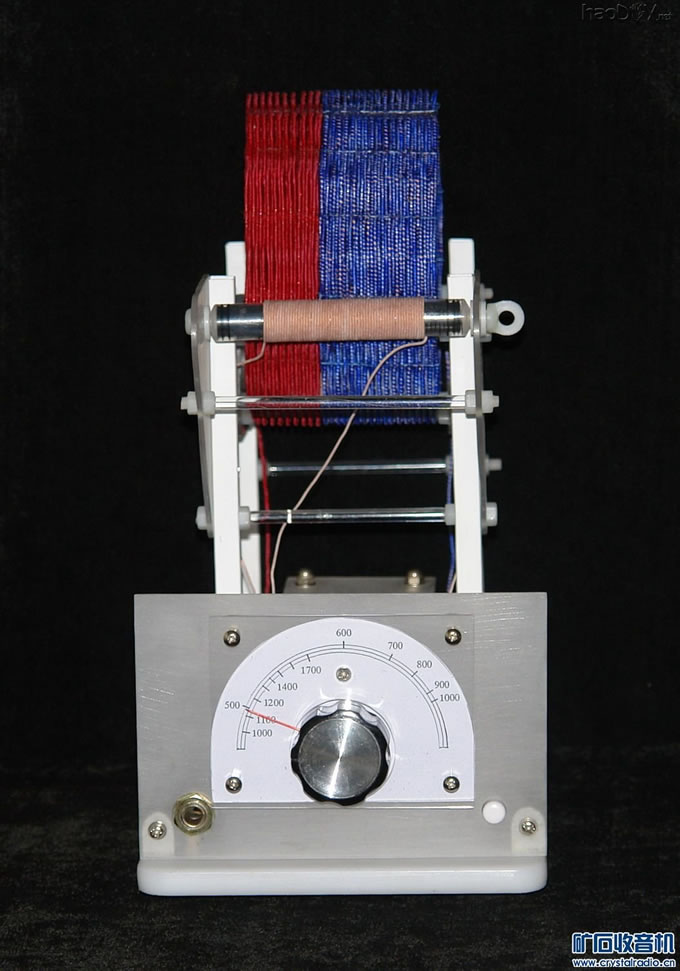

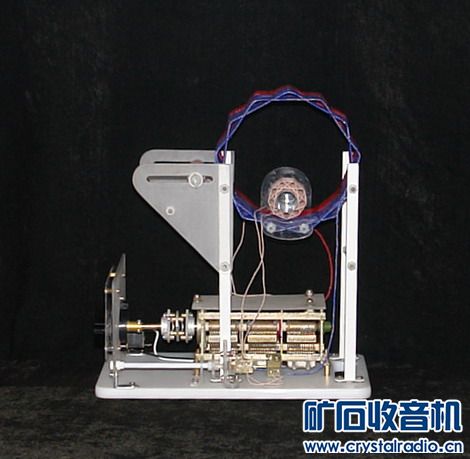

整机全貌






此机不用天、地线接收能力优于四磁棒矿机
