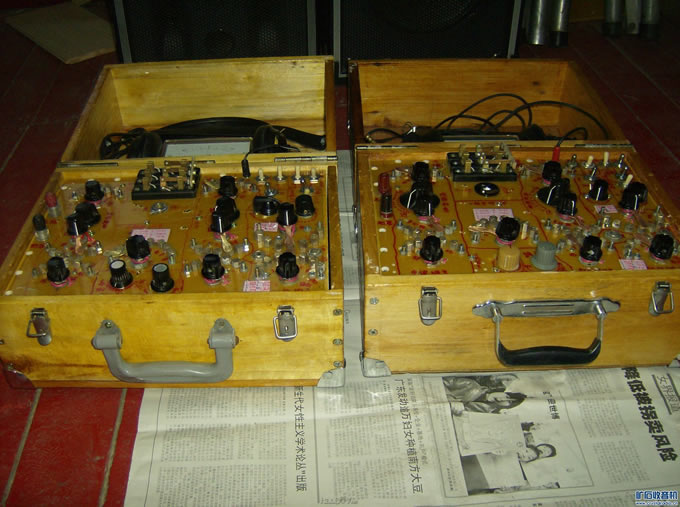

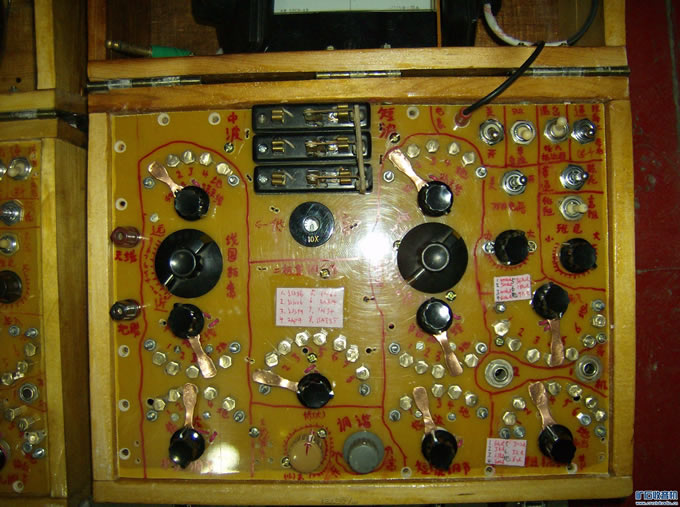

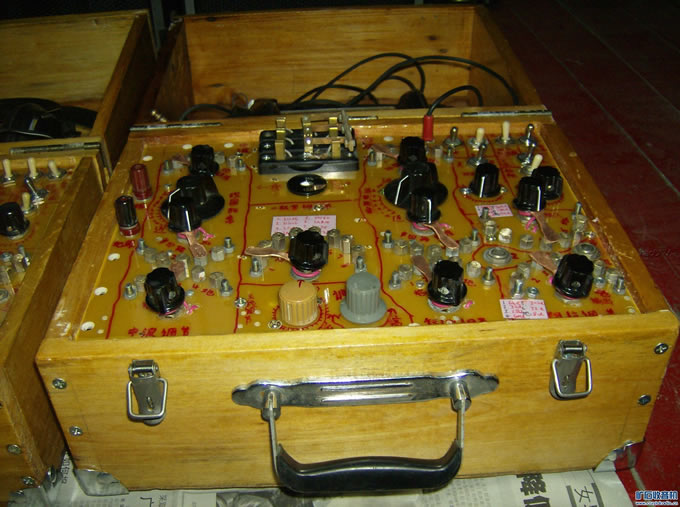

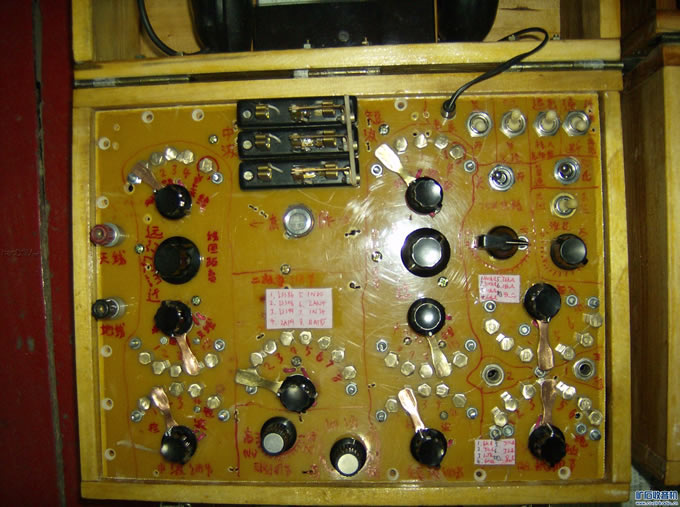

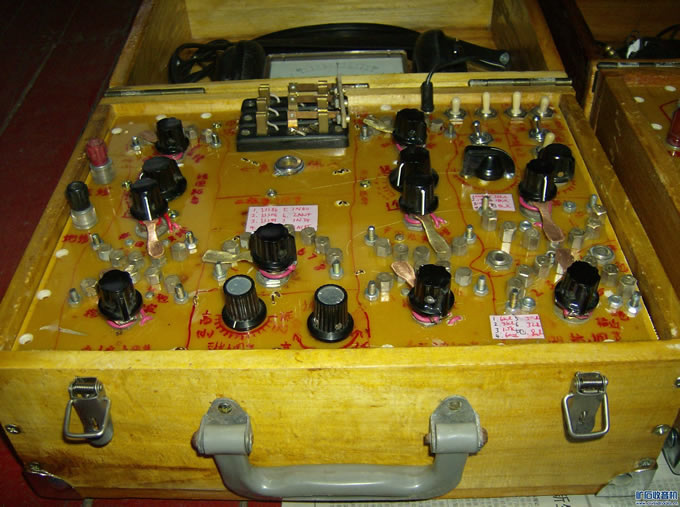

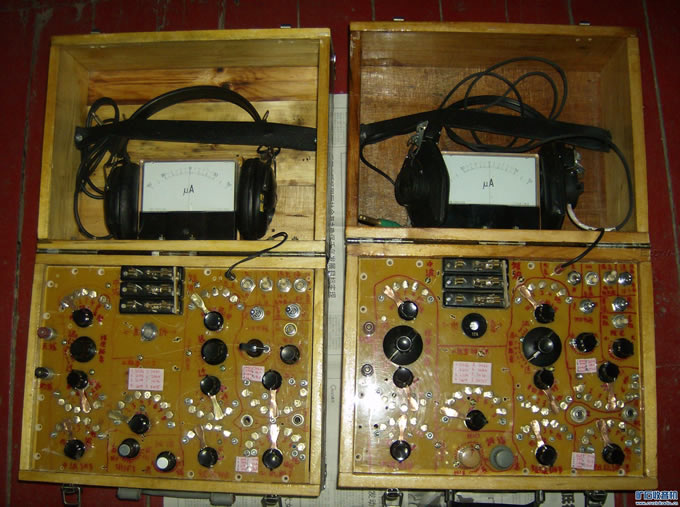

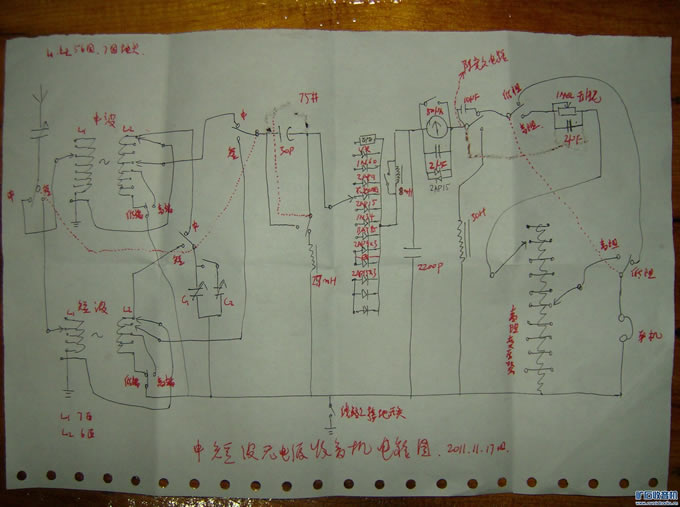

2个机器几乎一样，只是可变一台用双联一台用4联。机器装在木箱子里，可接收中波，短波，通过闸刀开关方便转换；可单回路也可双回路，每个回路有3个分线器，一个是双回路天线分线器，一个是单回路天线分线器，一个是检波分线器，调谐回路加了接地选择开关，检波用多个2极通过分线器选择，检波后加了高频扼流圈通过开关控制接入和退出，本机还采用75#电路，陈宪文先生电路，班尼电路通过开关控制接入和退出，自由组合成多种形式的电路，输出是自制的高阻变压器通过2个分线器调节输出，有2个耳机孔，可以插一个耳机也可插2个耳机2个人同时听。
所用元器件：

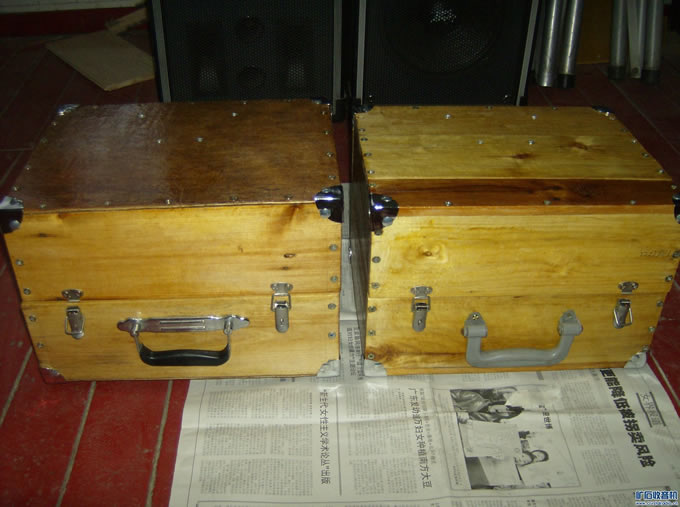

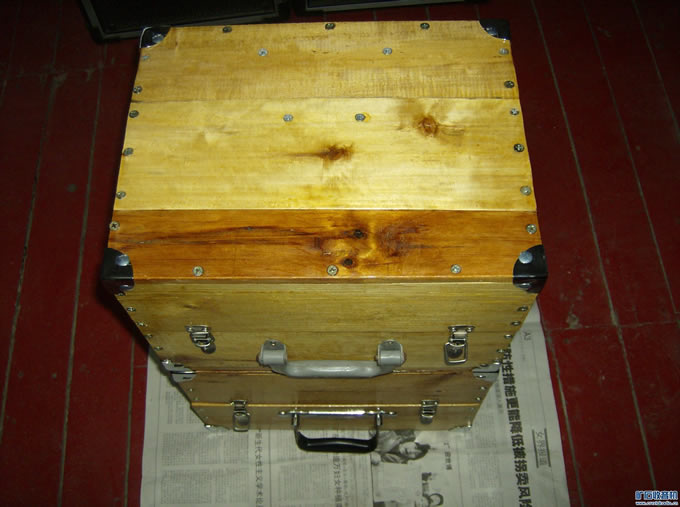

机壳：是木板做的，刷的清漆，

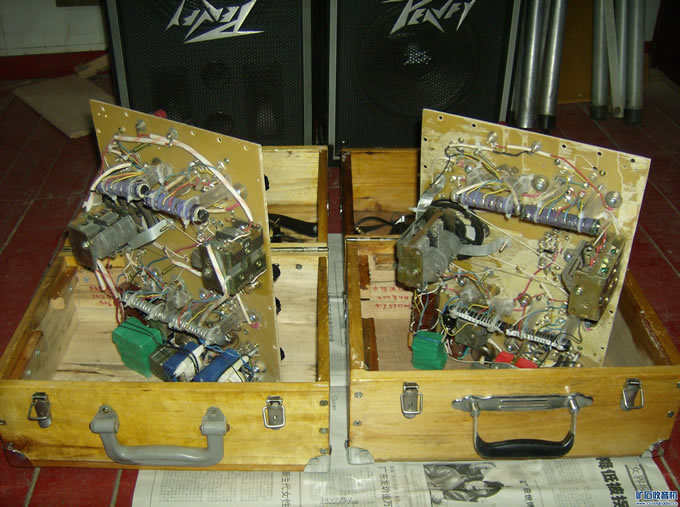

线圈：中波用磁棒多股线绕的，，短波用短波磁棒和镀银线绕的。线圈架用注射器做的，天线的线圈可以旋转，

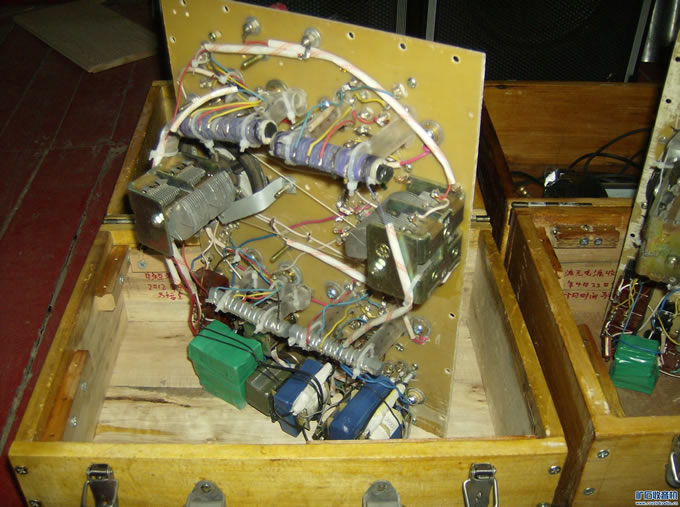

分线器：共9个，用铜螺丝自制的；
空气可变：共每台3个，1个用做天线输入，1个做主调，1个用做75#电路；
开关：，1个铜的3刀双掷开关，7个老开关；
高频扼流圈2个，1个8mh，1个27mh；
二极管：iss86，1n60,2ap9,,1n34，bat85,iss106,2ak14，iss99；
电容器：无极性的，陈电路几个并联至8uf，电表4uf，班尼4uf
50ua双向电流表1块；
高阻变压器2个，仿t725自制的，1个做陈宪文电路的电感，1个做输出；
耳机2个，1个是6x600欧话筒芯耳机，1个是sc-300舌簧耳机；
收听情况；
天线是十几米的斜拉天线，地线是1米长手指粗的钢筋砸入地下。先听中波，机器接上天地线，波段开关置于中波位置，双回路，检波接抽头4，天线接抽头1，转动调谐旋钮收到电台，调节天线回路的可变，使声音最大，再调线圈距离远近以及检波天线抽头，还可以选择不同的2极管，使声音最大，如有干扰混台可将高频扼流圈接入增加选择性和滤除干扰，输出部分根据使用耳机和收台情况分别调节75#电路，普通电路，陈先文先生电路，低阻和高阻班尼电路的接入和退出，自由组合成最佳电路，使电台声音最响最清晰。单回路，将天线分线器调到单回路上，调节回路接地开关置于开的位置，就变成单回路机器。离我这最近的电台也有50公里，本地的几个电台，都能清晰收听，电流在2ua左右。
短波收听，将波段开关置于短波位置，双回路用天地线，使用调节和中波基本一样，单回路直接天线就可以，白天台少信号弱，晚上台多信号强，短波的信号飘，收到过nhk日本，朝鲜，加广，宗教，民乐，外国话，中国国际，中国之声等，我这中国国际声最大电流最大到50多ua，中国之声也有5ua左右。
；
欢迎各位前辈老师坛友交流指教，谢谢！ |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
