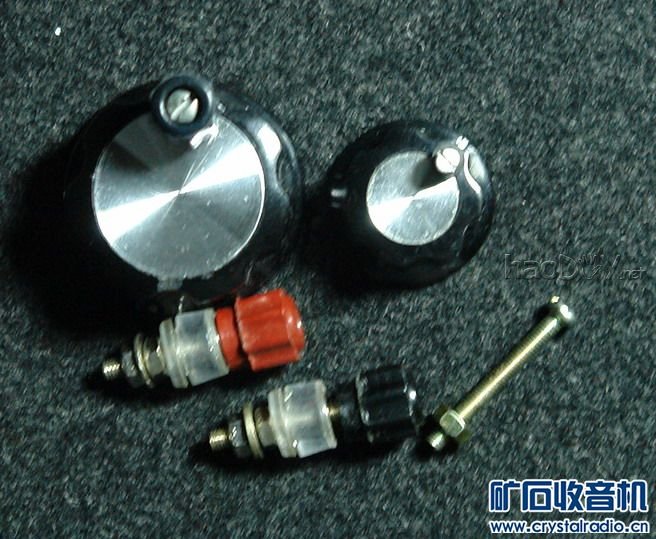

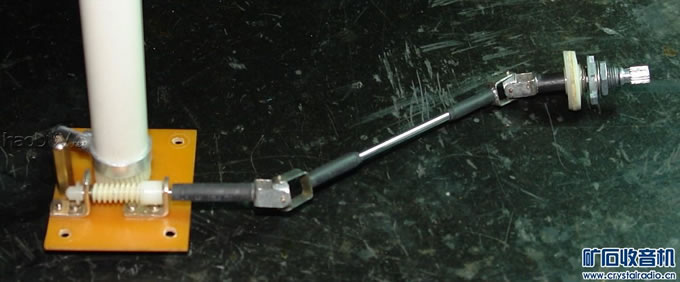

由于使用了蜗轮蜗杆传动，传动速比较大（好处是有自锁功能），需要旋转9圈才能转90度，有点累。于是用普通扭做了个（摇把），打一个2.5mm孔，用M3丝锥攻丝。如果没丝锥也可打3mm孔然后在扭内粘往也行。放便了许多。此方案也适用一些大变速比可变电容

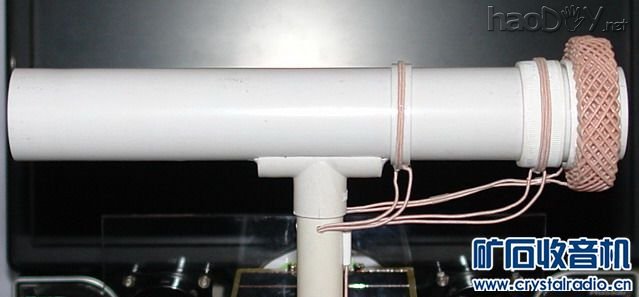

发一张磁性天线全貌。

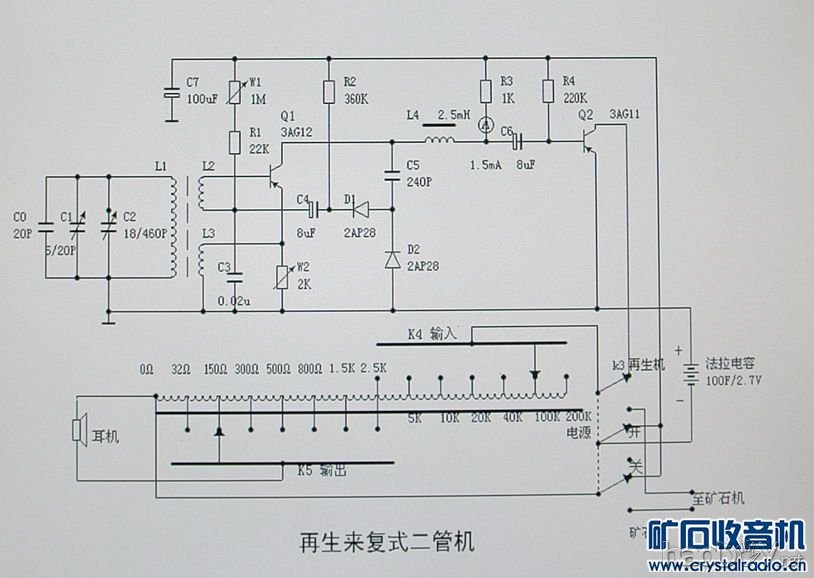

再生机线路是普通的来复式。特殊处理1、将偏流调整电位器W1引至前面板可以随时调正并通过电流表监测。使之具有调整音量和控制再生量的作用。2、在反馈线圈上并联W2可调电阻并引至前面板。使之方便调整反馈量。原因是由于频率不同电路增益不同使之正反馈相差较大，过去一般采用移动反馈线圈的方法来调正再生量。往往出现低端再生合适到了高端较弱或没有，如果把高端再生调好可变调到低端一定会过强啸叫。最后只能采取中庸办法在中端调好高低端凑合。使用这个方法（这个方法50年代就有，只是没普及）可以最太限度发挥（再生）功能，电源电压变化（假定2.5V---1V）使偏流变化造成增益变化，高低端增益不同反馈量也不同，先上图

配合调整W1和W2使每个弱台都在（啸叫）临界点上
