矿石/再生两用收音机(2)

时间:2013-03-21 19:55来源:www.crystalradio.cn 作者:hhyy99 点击: 次

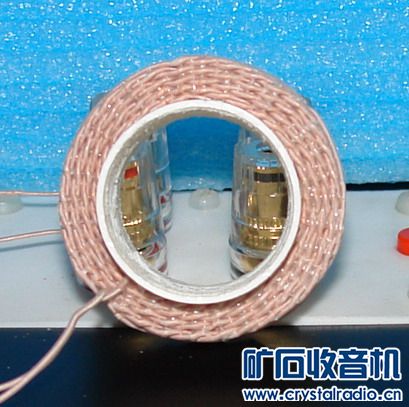

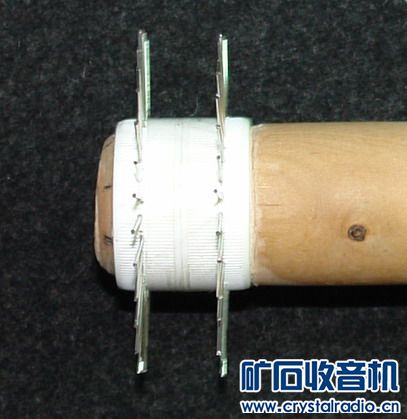

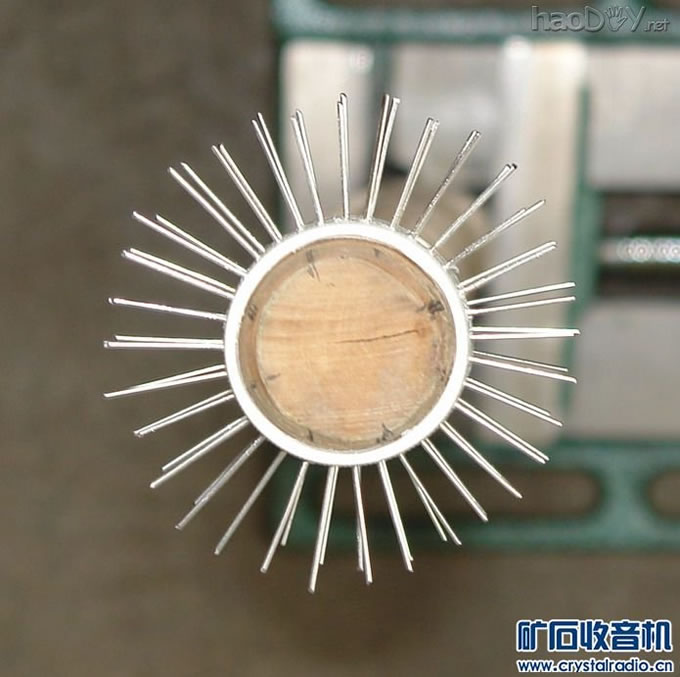

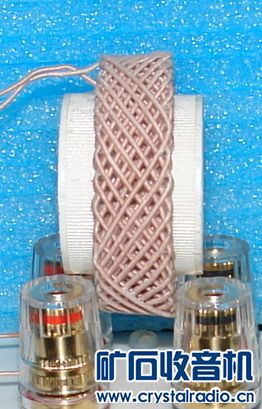

DSC06735.jpg (58.37 KB, 下载次数: 10) B2天线线圈.jpg (31.57 KB, 下载次数: 9) B3天线线圈.jpg (38.38 KB, 下载次数: 10) DSC09306h.jpg (14.17 KB, 下载次数: 8) 可变电容用一个铜四连，其中三个并连得到30/720



矿石/再生两用收音机






矿石/再生两用收音机





矿石/再生两用收音机





矿石/再生两用收音机





矿石/再生两用收音机

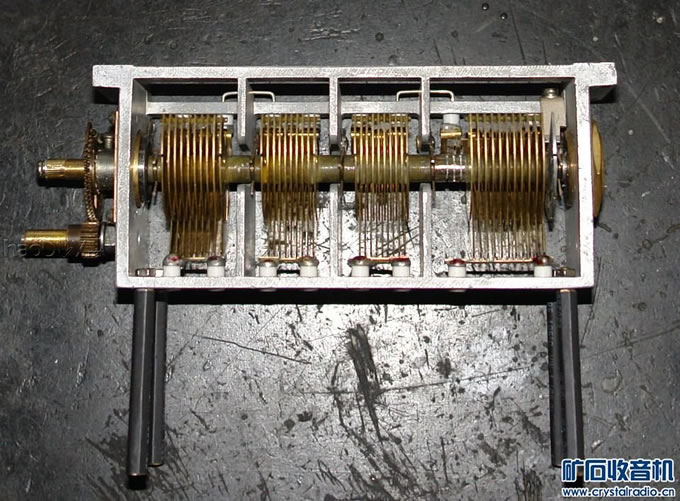

可变电容用一个铜四连，其中三个并连得到30/720P容量用于再生机，另一连6/190P配矿石机





矿石/再生两用收音机


由于磁棒有很强的方向性，一个较大的机器抱来抱去找方向也不方便，所以使用可调方向旋转系统。找一拆机录像机蜗轮蜗杆，装入16mmPVC管中，自制了万向轴组件和磨擦传动轴，防止旋转到位后损坏蜗轮蜗杆
