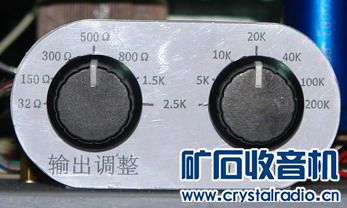

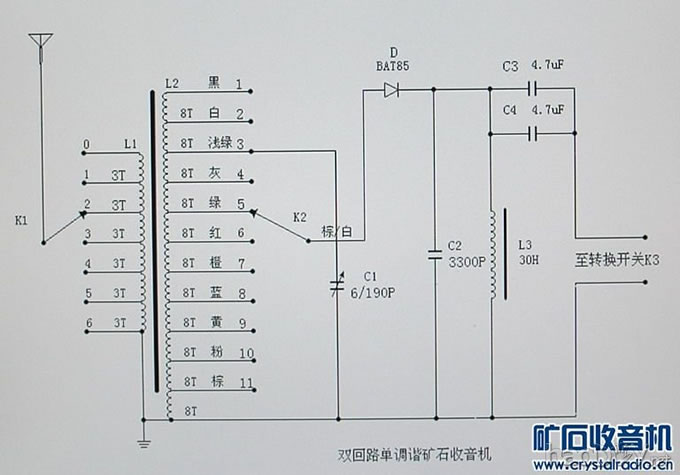

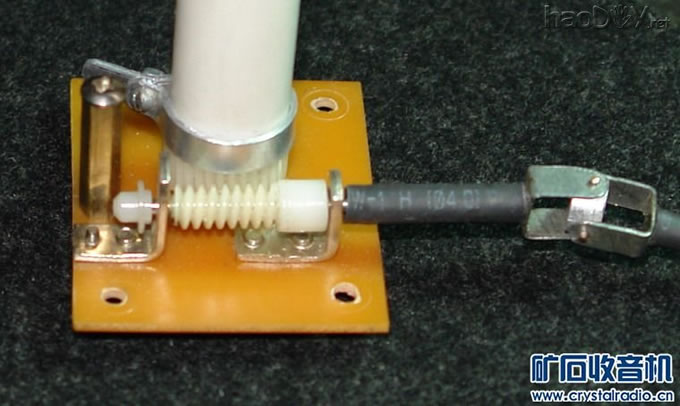

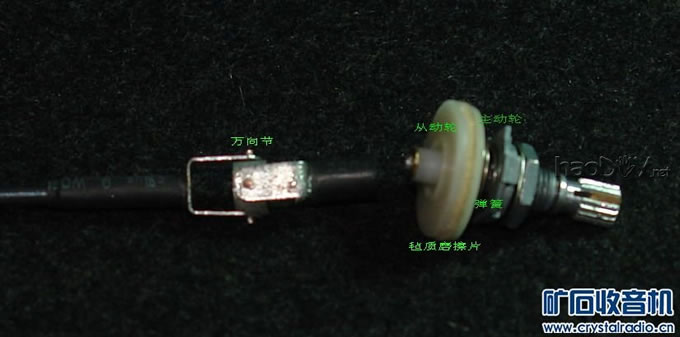

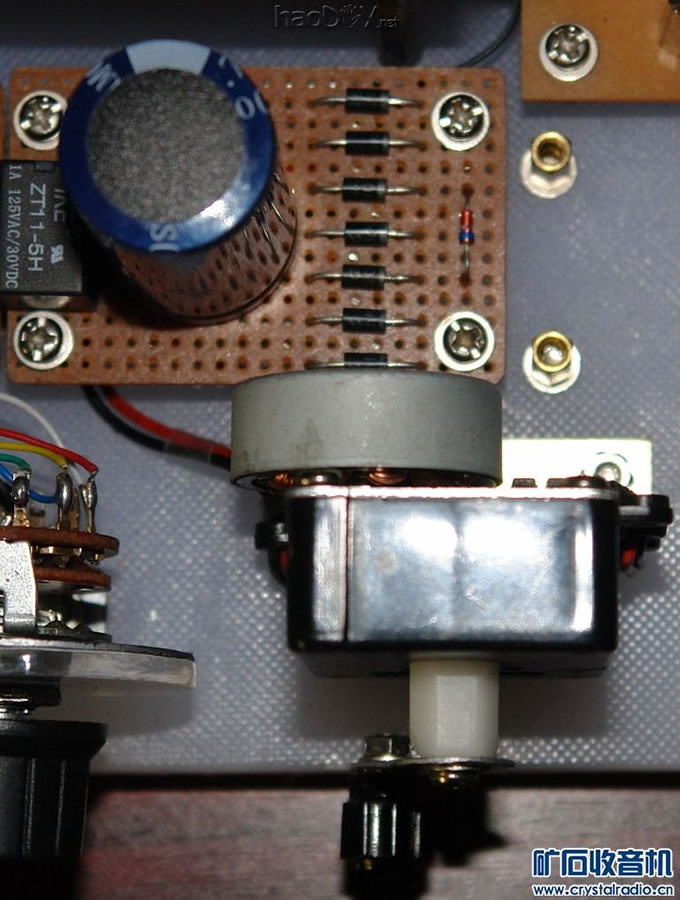

由于使用了蜗轮蜗杆传动，传动速比较大（好处是有自锁功能），需要旋转9圈才能转90度，有点累。于是用普通扭做了个（摇把），打一个2.5mm孔，用M3丝锥攻丝。如果没丝锥也可打3mm孔然后在扭内粘往也行。放便了许多。此方案也适用一些大变速比可变电容

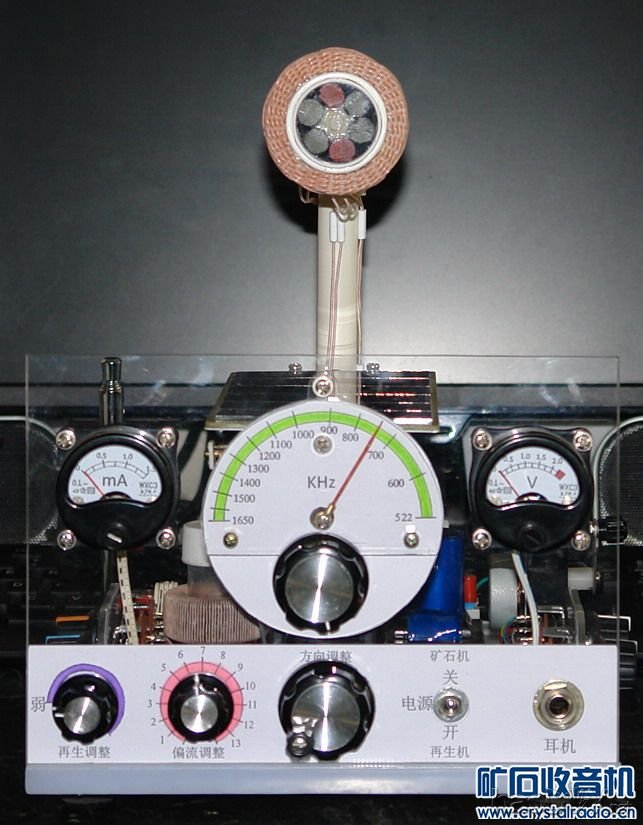

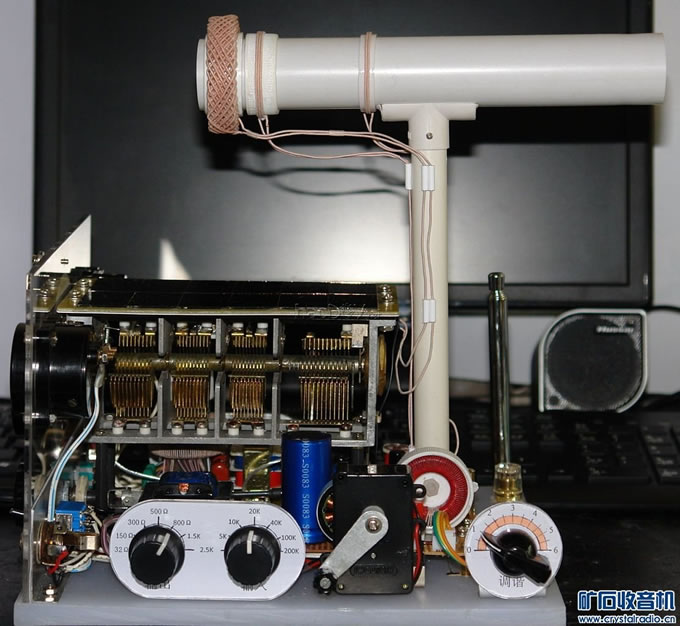

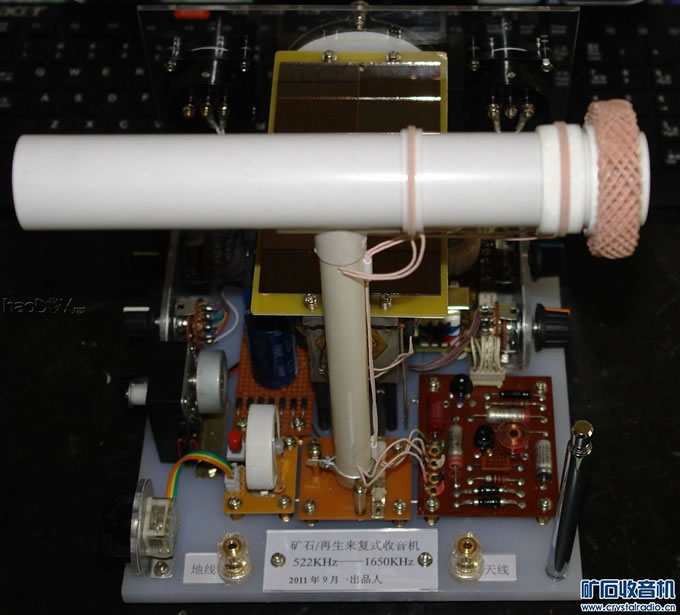

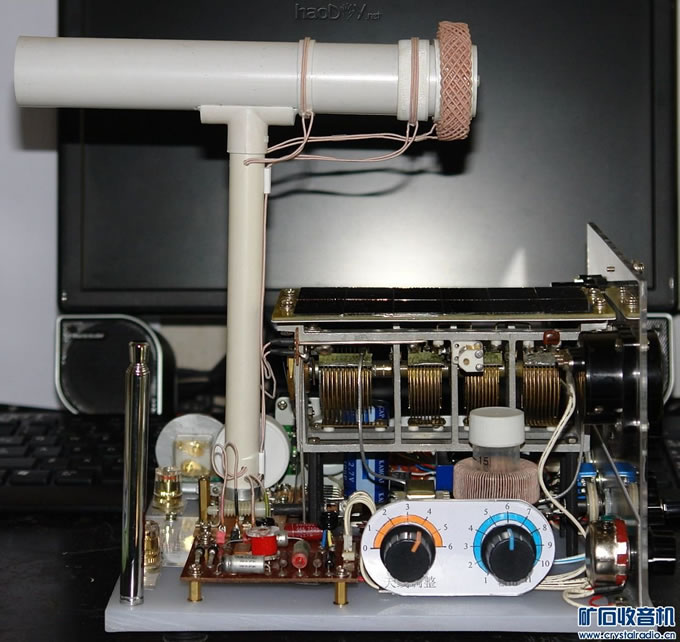

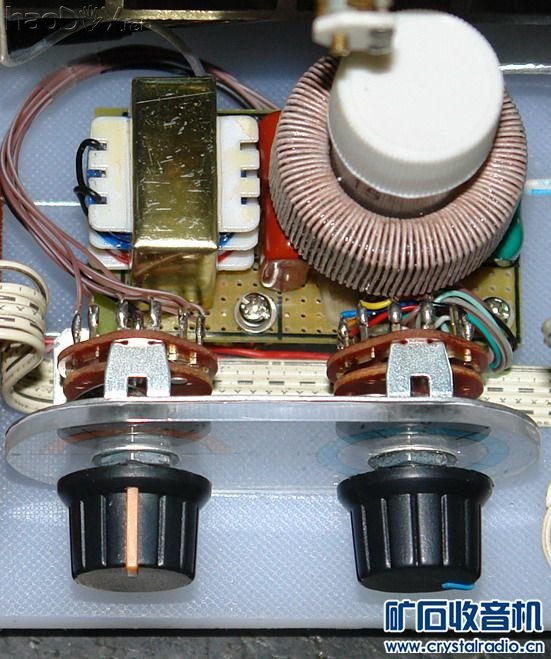

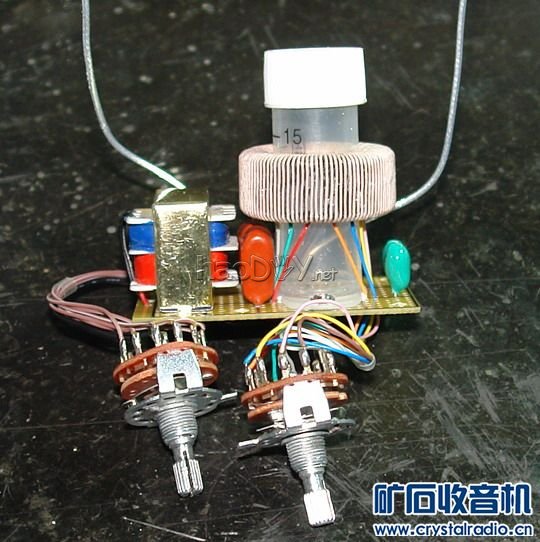

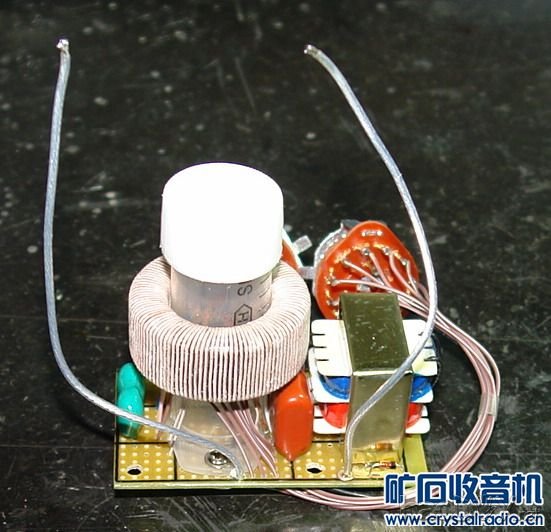

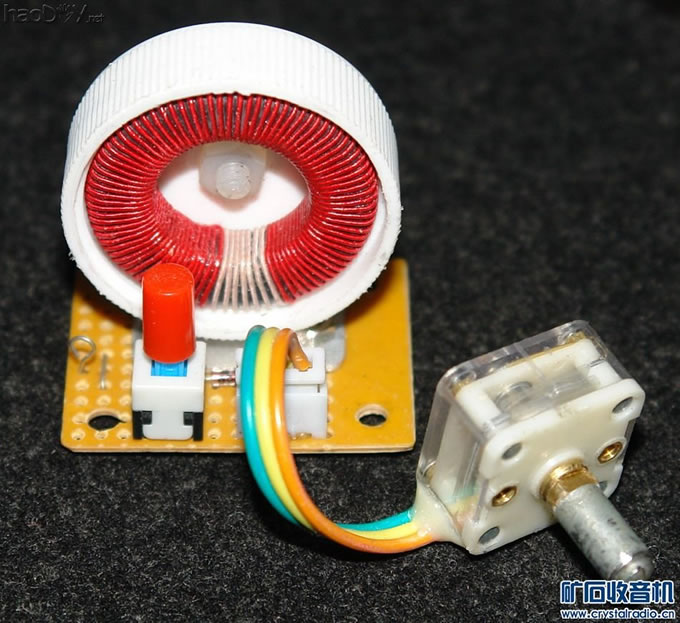

发一张磁性天线全貌。

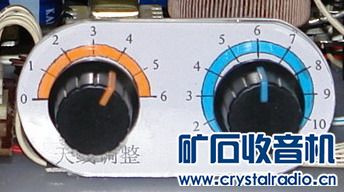

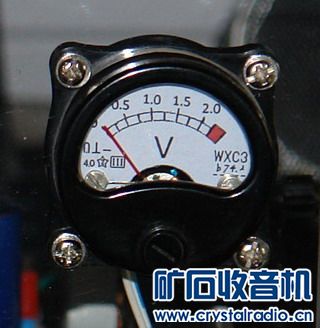

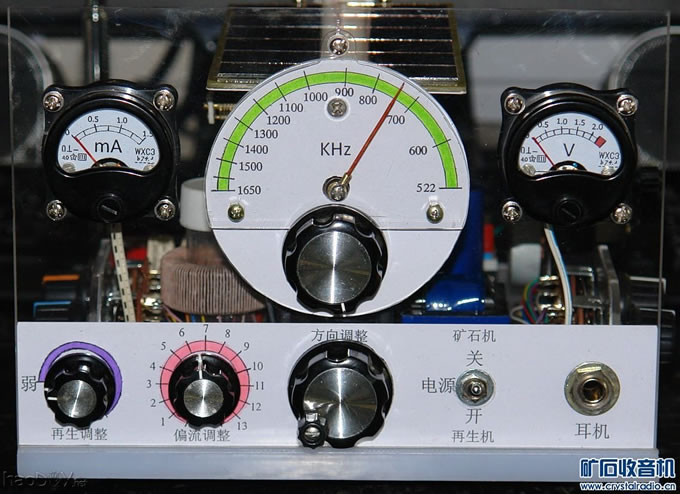

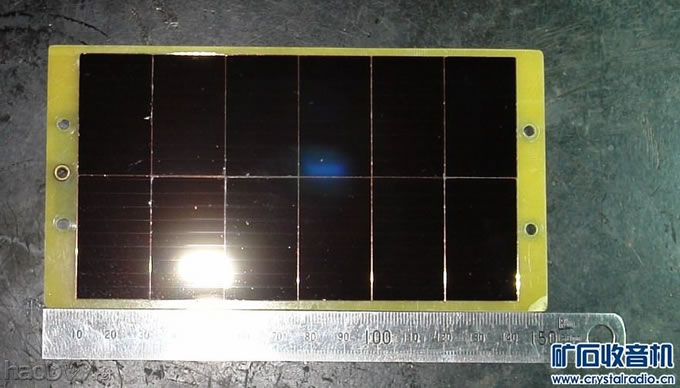

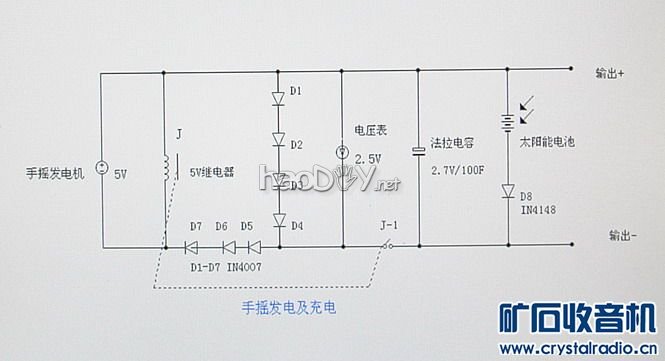

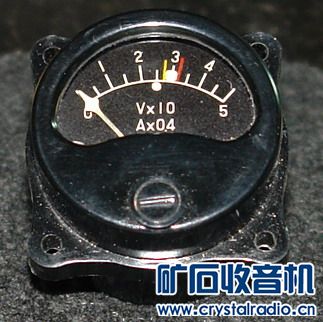

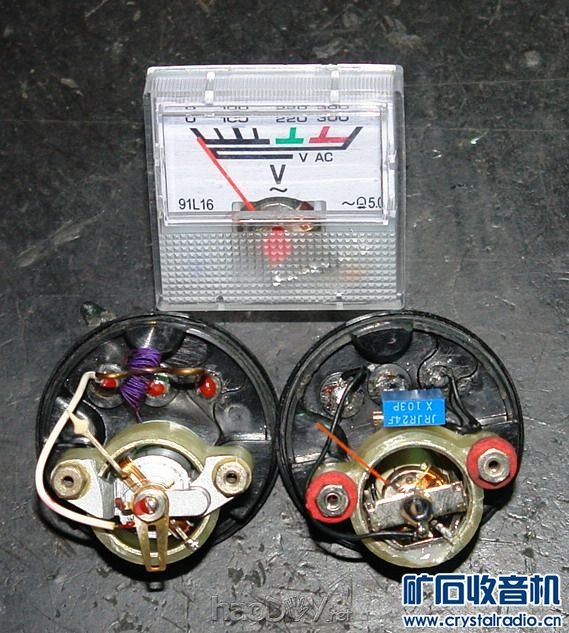

再生机线路是普通的来复式。特殊处理1、将偏流调整电位器W1引至前面板可以随时调正并通过电流表监测。使之具有调整音量和控制再生量的作用。2、在反馈线圈上并联W2可调电阻并引至前面板。使之方便调整反馈量。原因是由于频率不同电路增益不同使之正反馈相差较大，过去一般采用移动反馈线圈的方法来调正再生量。往往出现低端再生合适到了高端较弱或没有，如果把高端再生调好可变调到低端一定会过强啸叫。最后只能采取中庸办法在中端调好高低端凑合。使用这个方法（这个方法50年代就有，只是没普及）可以最太限度发挥（再生）功能，电源电压变化（假定2.5V---1V）使偏流变化造成增益变化，高低端增益不同反馈量也不同，先上图

配合调整W1和W2使每个弱台都在（啸叫）临界点上



#p#分页标题#e#
原本初装是单管机，在试听时发现有许多弱台声小听不清楚，后增加一级放大，音量增大许多。建议已有单管机的朋友增加2只电阻、1只电容，1只三极管和0.5mA电流。可以给你带来许多惊喜！该机灵敏度非常高，可收到（以下为KHz）585/廊坊长书、603/首都生活、639/中国之声、720/中央台经济之声、747/中央台文艺之声、774/北京外语广播。828/北京新闻、846/国际广播电台、900/环球资讯、927/北京体育广播、963/辽宁新闻台、972/河南经济广播、981/中国之声、999/辽宁经济台、1008/廊坊新闻、1026/北京城市管理广播、1053/中央台老年之声、1080/苏州新闻台、1089/辽宁新闻台、1098/天津滨海台、1125/河北经济台、1134/韩语广播、1143/中央台民族之声、1170/韩国台、1206/邯郸生活频道、1215/中央台经济之声、1242/葫芦岛台、1251/国际广播电台、1278/河北新闻台、1296/东广新闻、1305/济南文艺台、1341/德州交通音乐台、1377/中国之声、1395/锡林格勒广播电台、1422/太原新闻台、1440/蒙古语广播、1449/日照台、1458/内蒙古台、1476/淄博台、1512/济南故事广播、1521廊坊戏曲曲艺频道、1548/山东人广、1557/沧州台、1566/良友一台（基督教）、1593/中央台中国之声

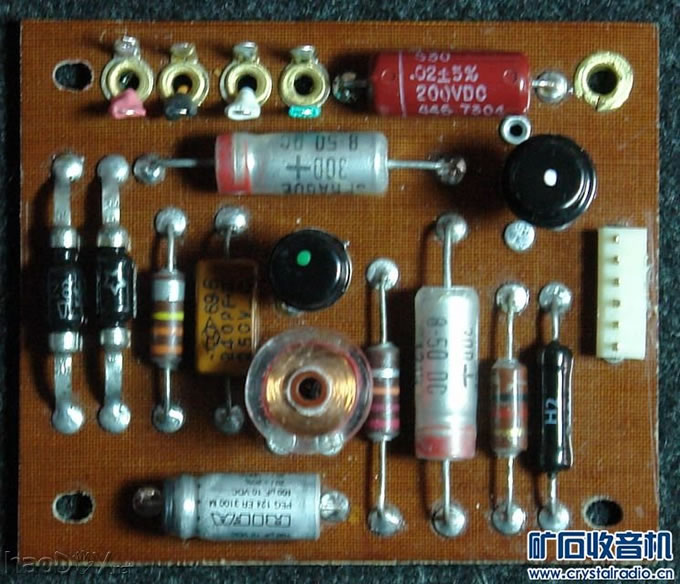

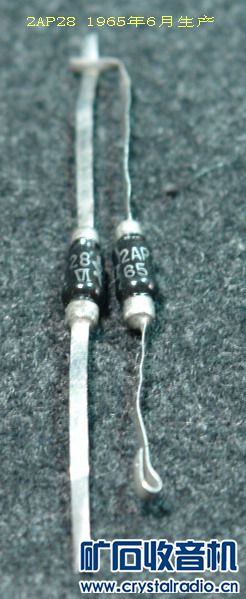

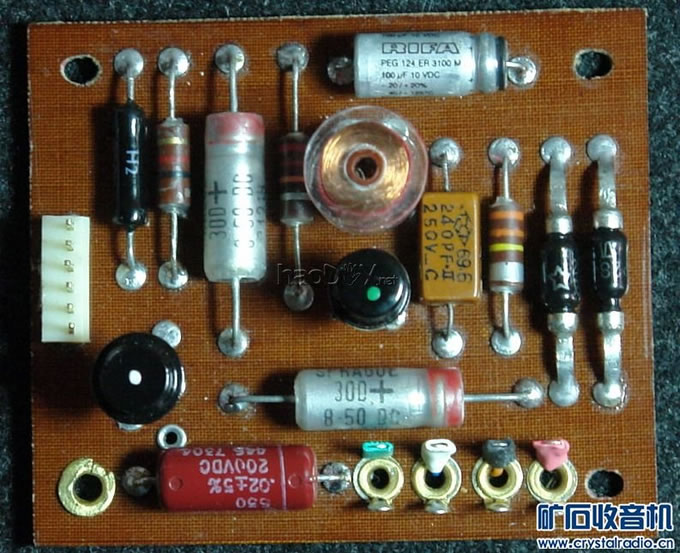

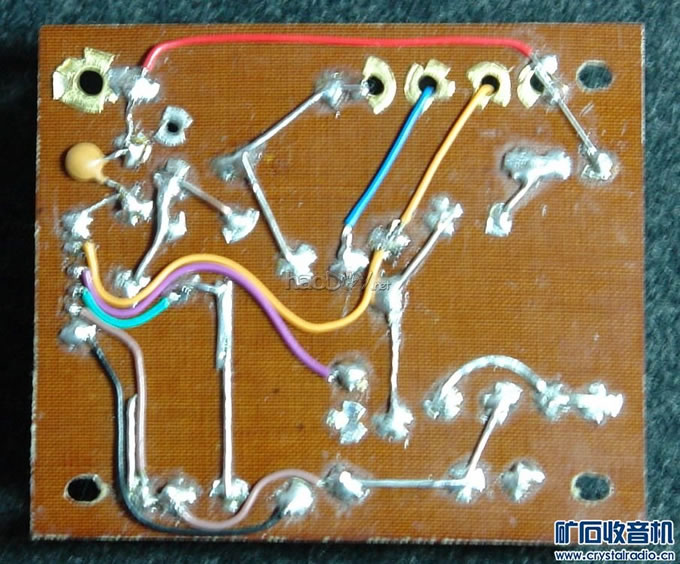

再生机采用（仿古）方案。电路板用红棕布板，铆钉固定。元件尽量用‘古’的。但老的蜡封纸电容漏电严重。弃用。第一级三极管原想用3AG12草帽管，可惜放大倍数太低而改用3AG53钢盔管。第二级放大用山寨草帽管3AG25。扼流圈为自制，用0.15线乱绕800匝，电感量2.7mH。C3用小红美人、C4和C6用思碧红头电解、C7用RIFA电解、R4用上了英国汉高。二极管也可用2AP9或其它型号。输出变压器用仿T725
