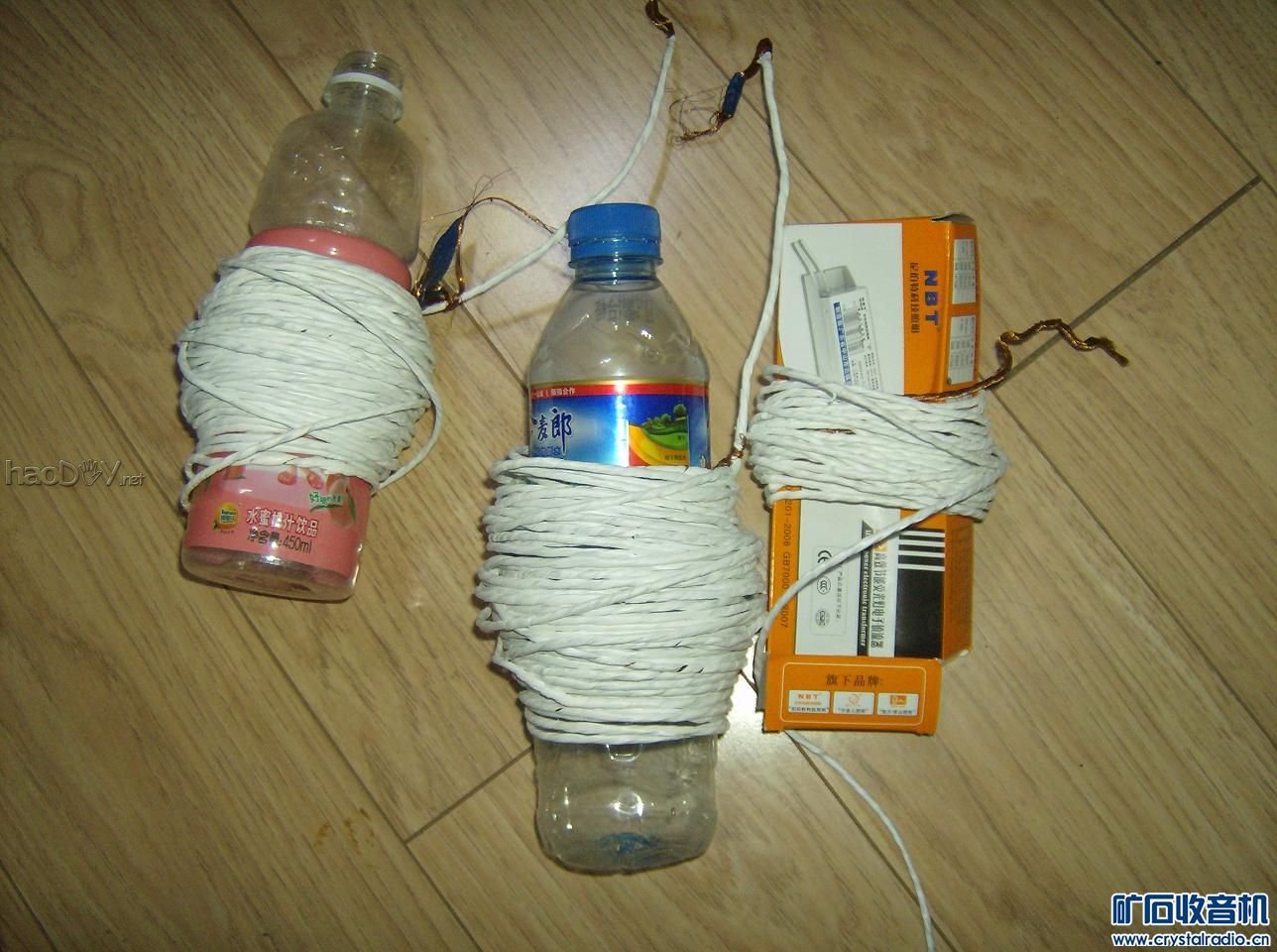

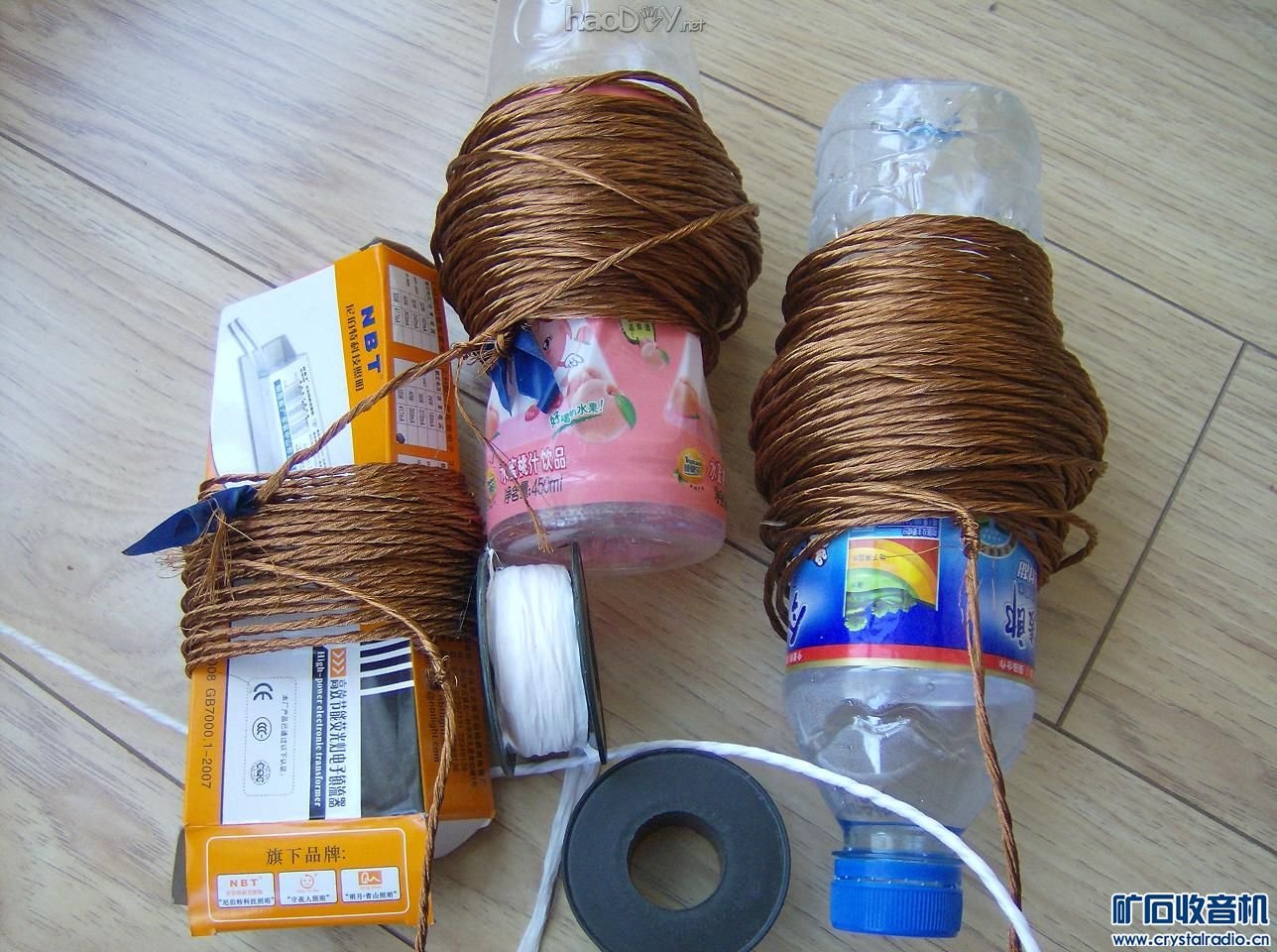

线是拆接触器线圈所得0.16直径，绞合成60股，外面在包裹生料带，以防线在卷绕时松散，生料带高频特性好不减线圈Q值，共3条线，1条8米长，另外2条各22米长。

画轴大环场效应管检波中波矿石收音机

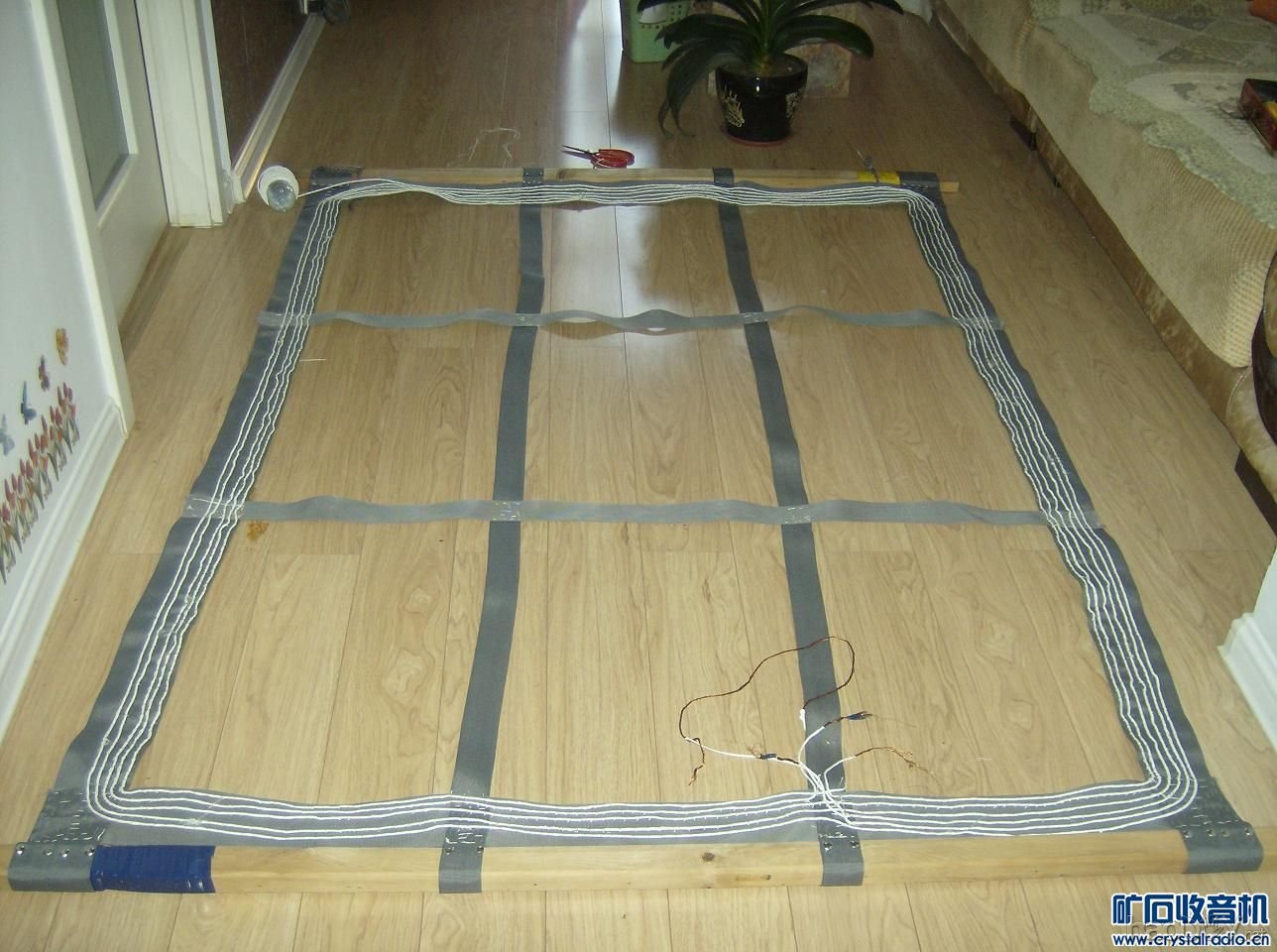

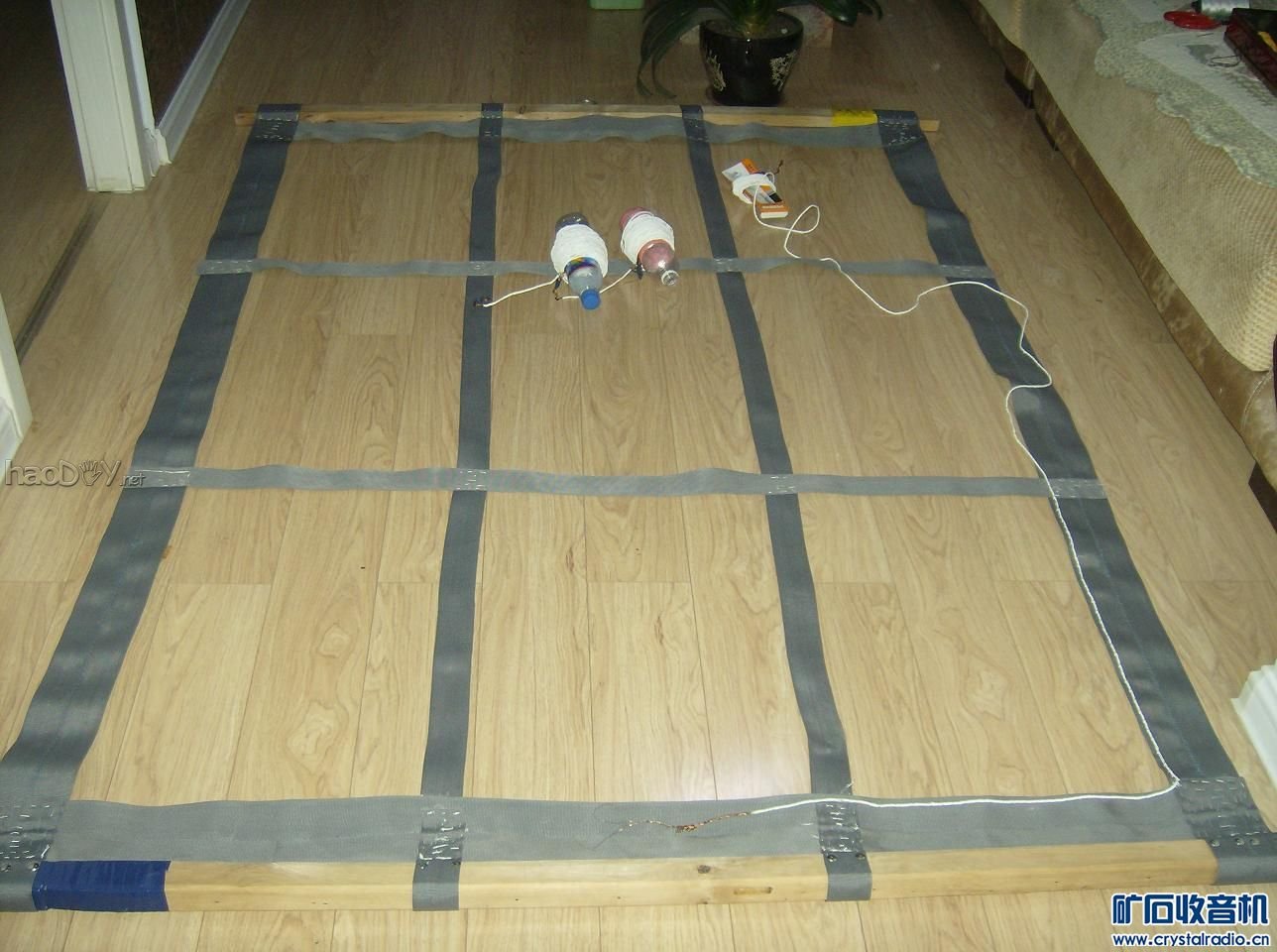

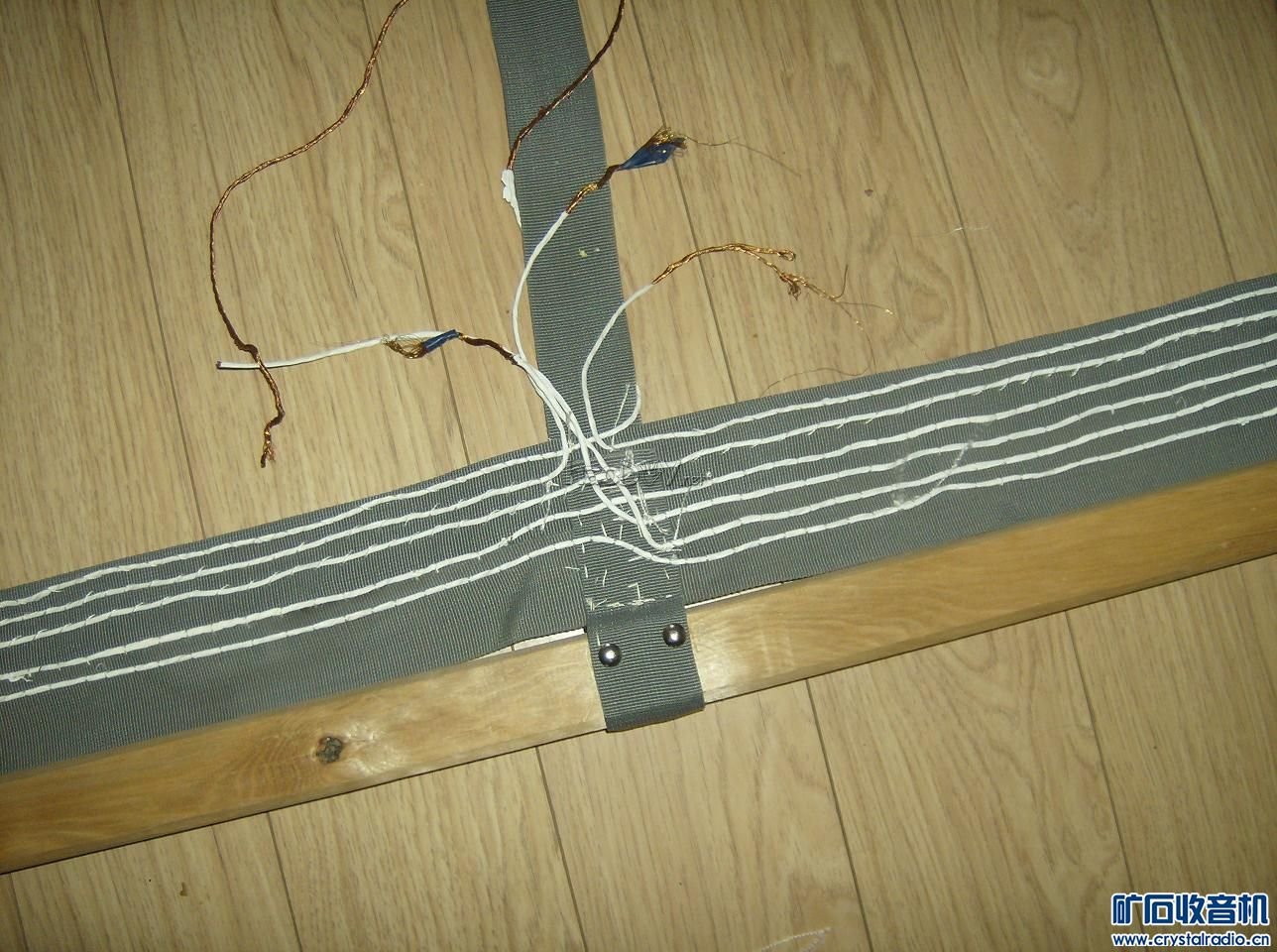

线圈框，上下用2根松木方，上面木方按一个铁钩以便悬挂，中间卷绕部分，我想了很长时间找了很多商店，最后选用廉价的塑料大棚专用扁绳，是化纤制品对线圈影响小，结实耐用，10元1斤买了2斤。缝合用大号针和粗的尼龙线，里边L1缝1圈电感量8.33uh，中间L2缝3圈电感量56uh，外边L3缝3圈电感量60uh，L2和L3是反绕双值方式缝制，L2与L3串联电感量为190uh用于接收低端电台，并联电感量为47uh用于接收高端电台。

画轴大环场效应管检波中波矿石收音机

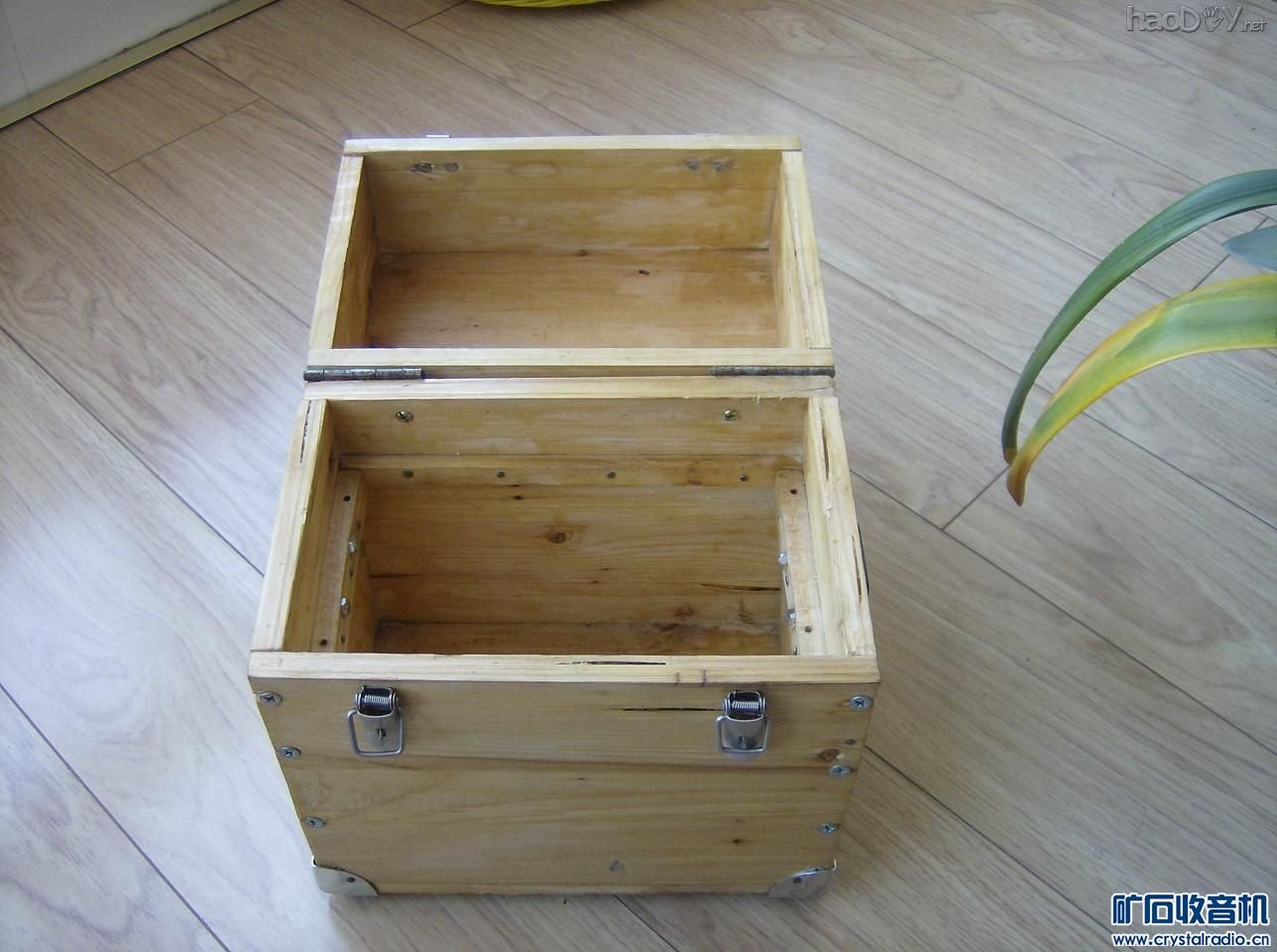

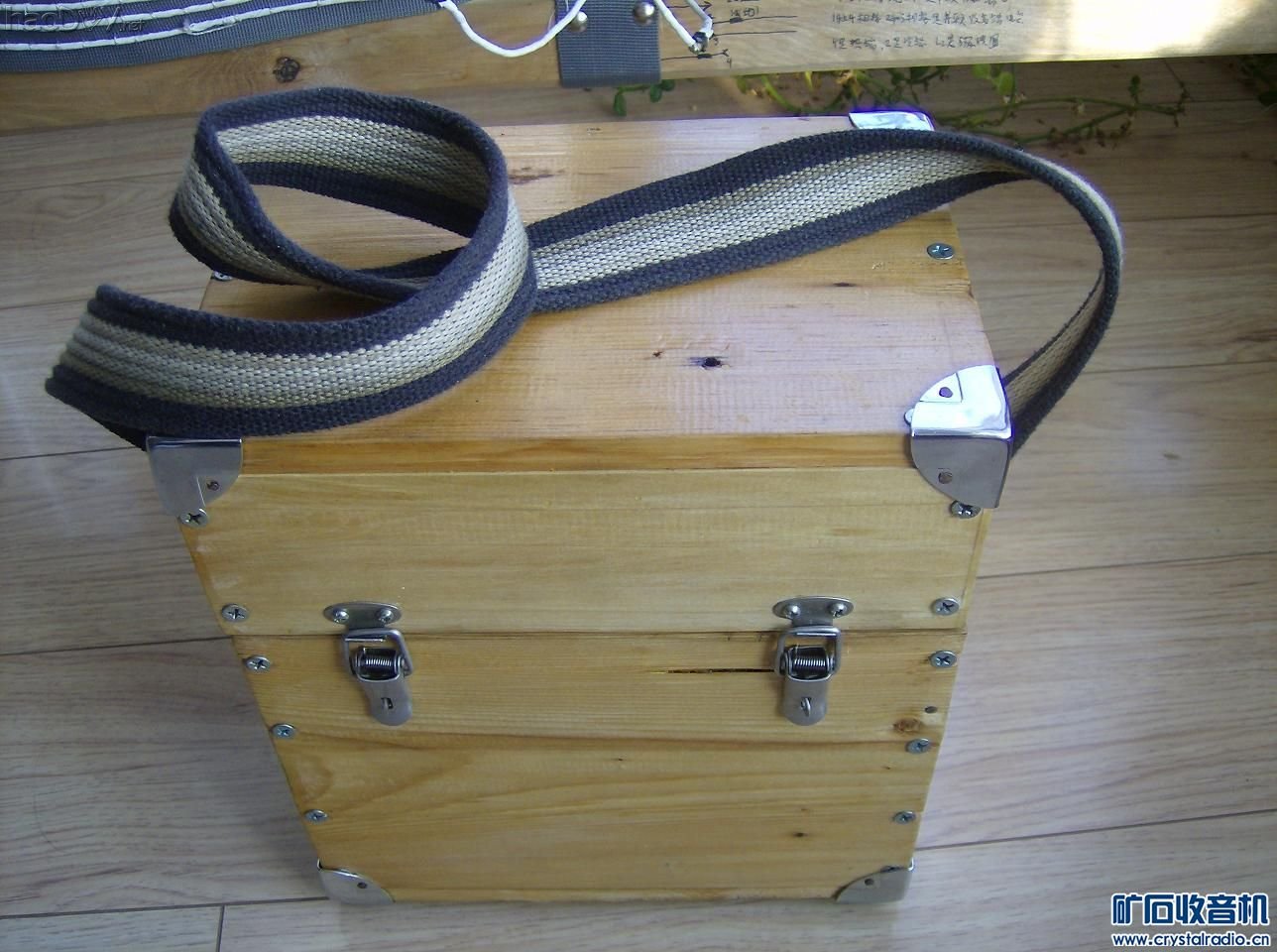

主机是一个小木箱长22cm宽15cm高24cm，有一厚7cm的盖子可以放进一个耳机，设计了背带，以便携带野外时机，按了护角，卡扣，底部按了4个减震胶脚，机芯和机箱可以分离，方便拿出检修，面板是亚克力，底板是木板，读盘是量角器，指针是粗漆包线焊在减速小3连的齿轮上，高频部分用镀银线连接，老妞子开关镀银的接触电阻小，3根与线圈的连接线也是60股绞合线，包了生料带后在套入绝缘管，铜镀铬的鳄鱼夹。

画轴大环场效应管检波中波矿石收音机
