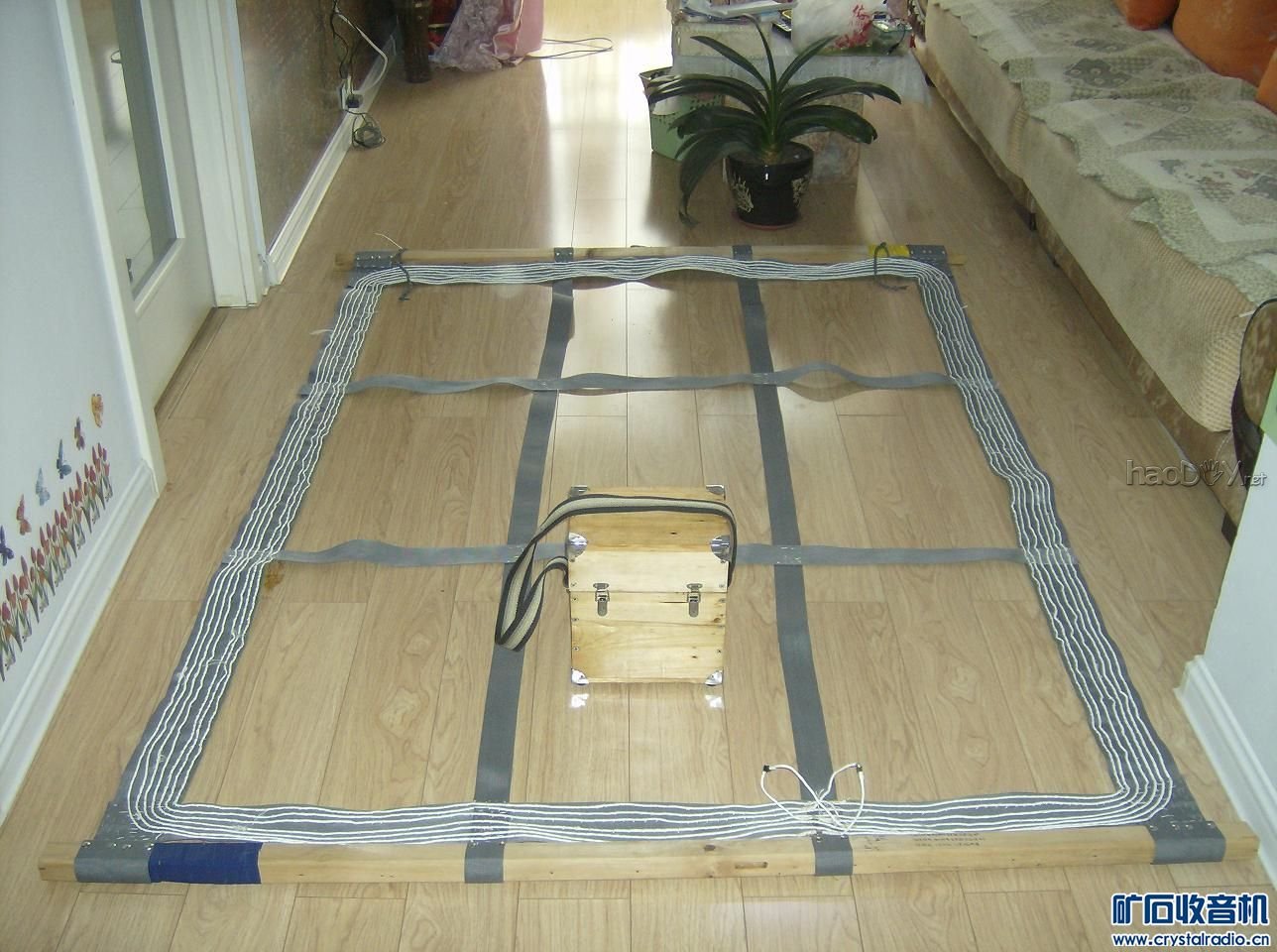

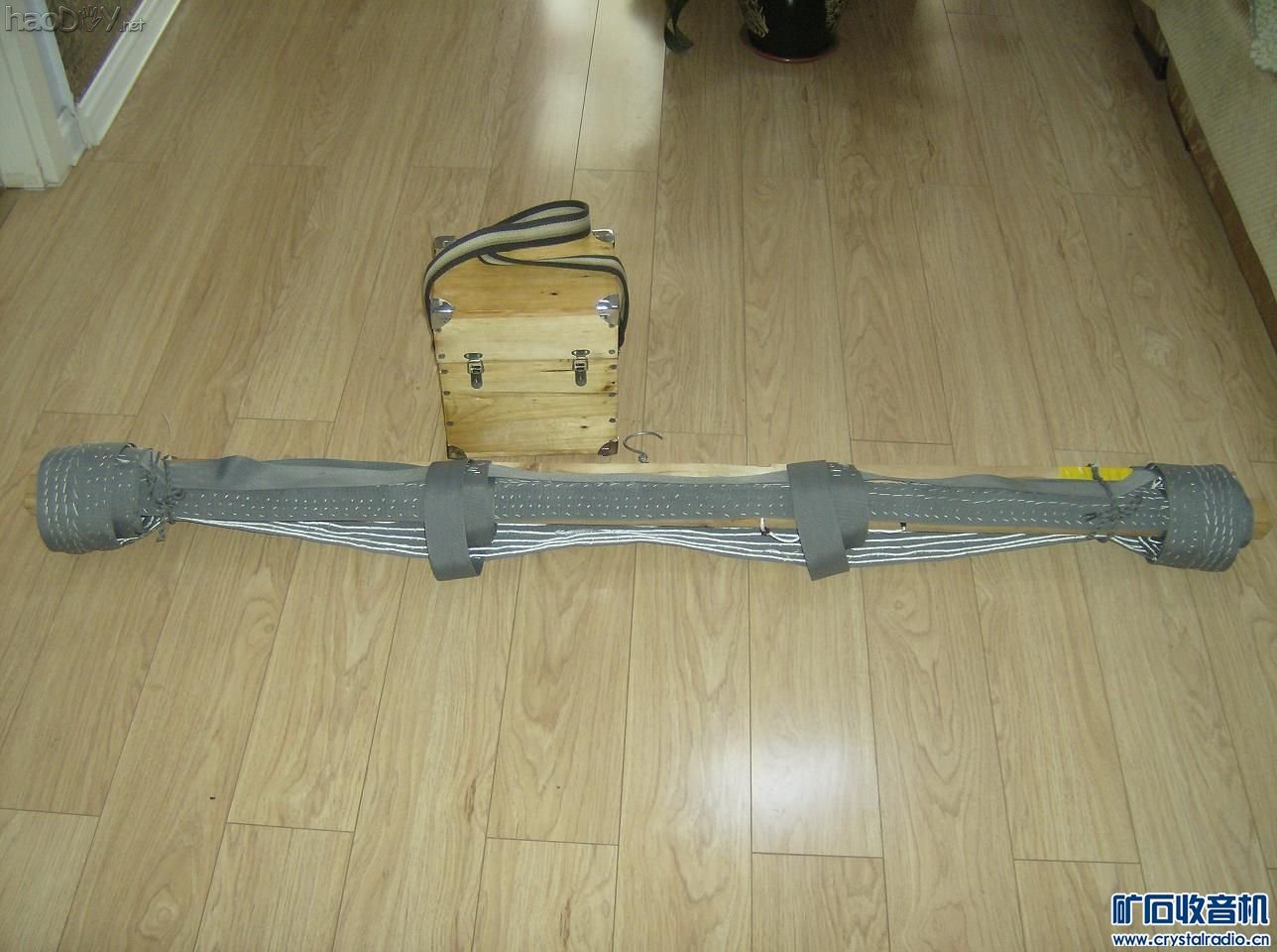

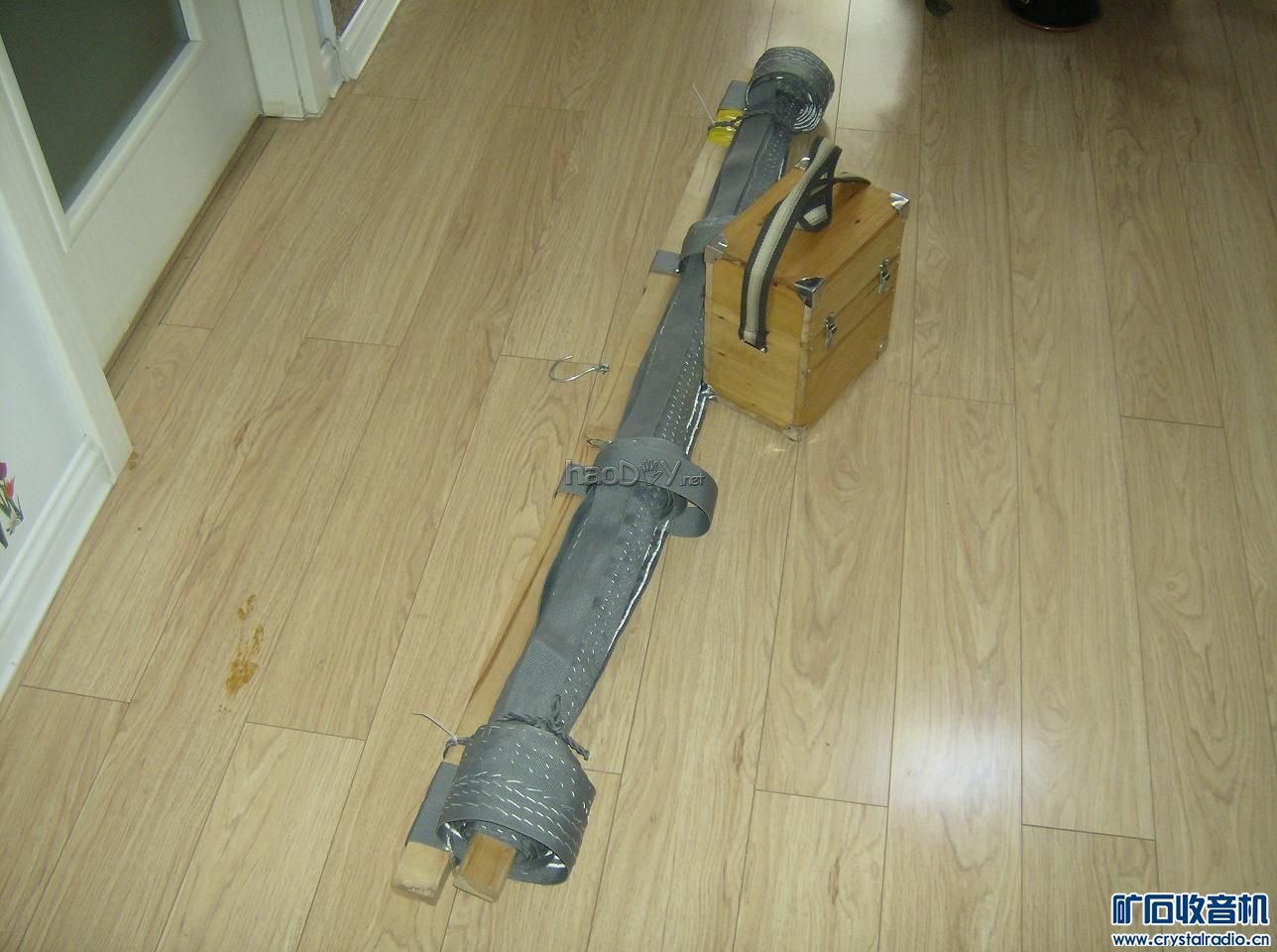

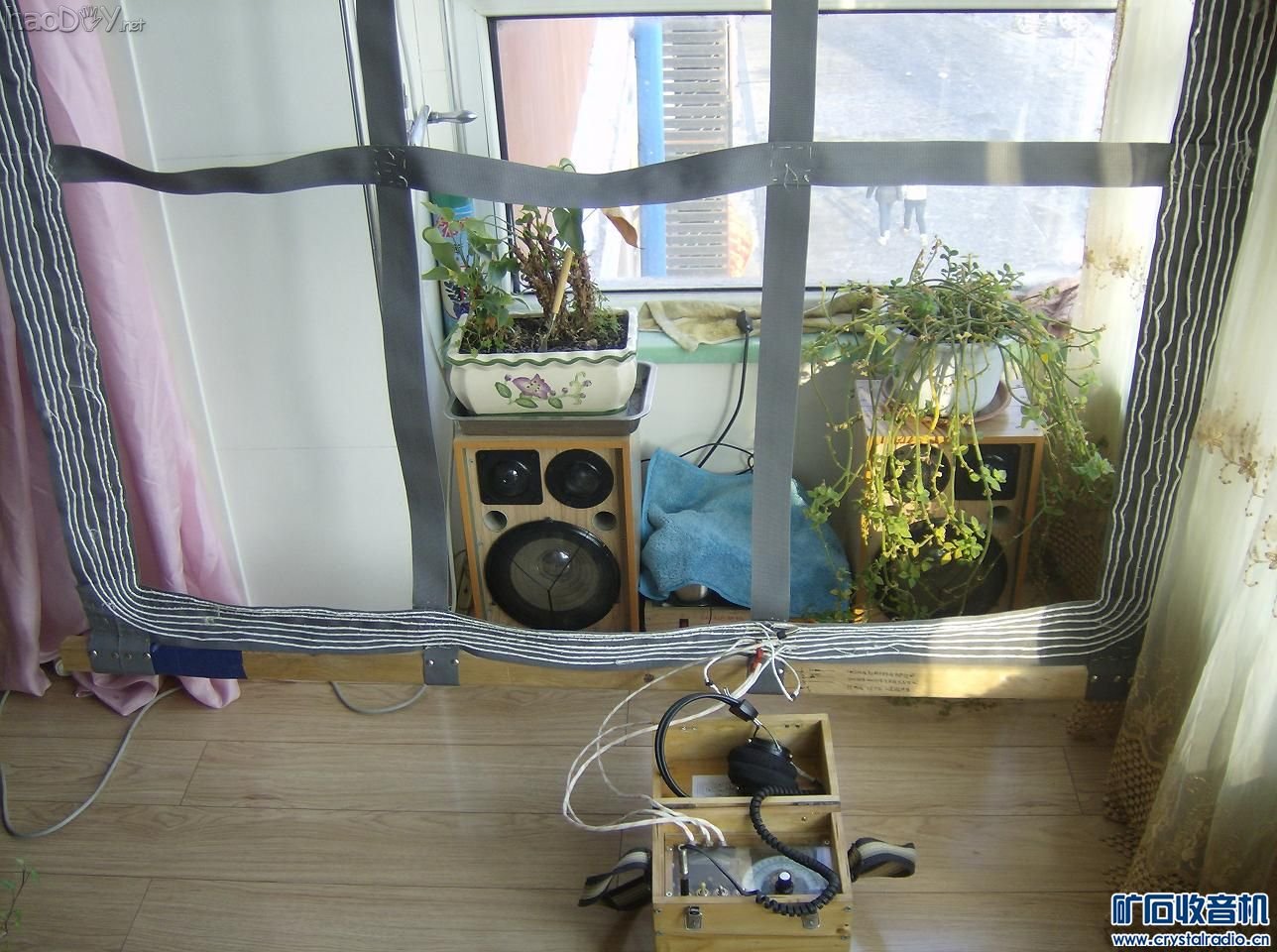

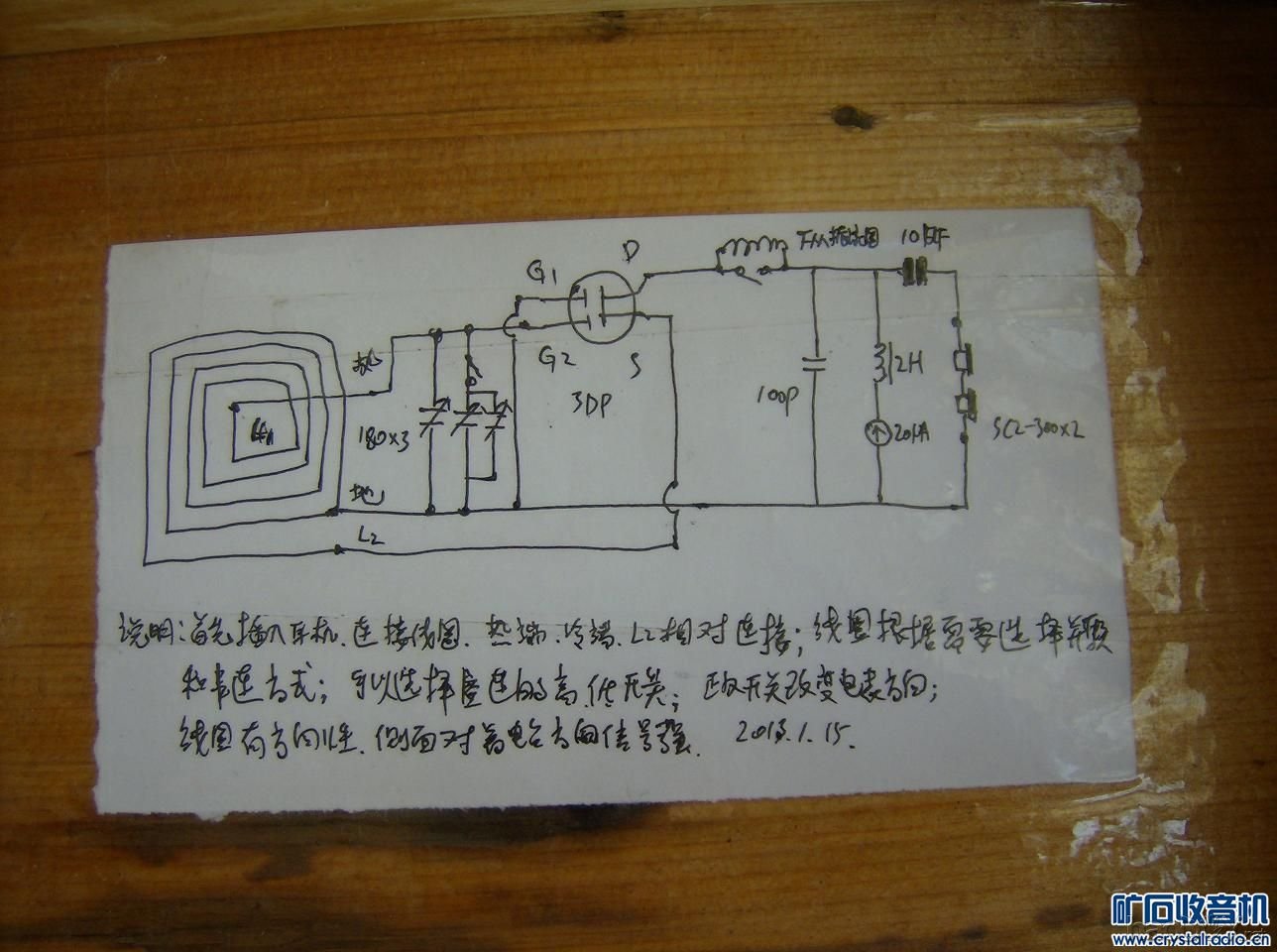

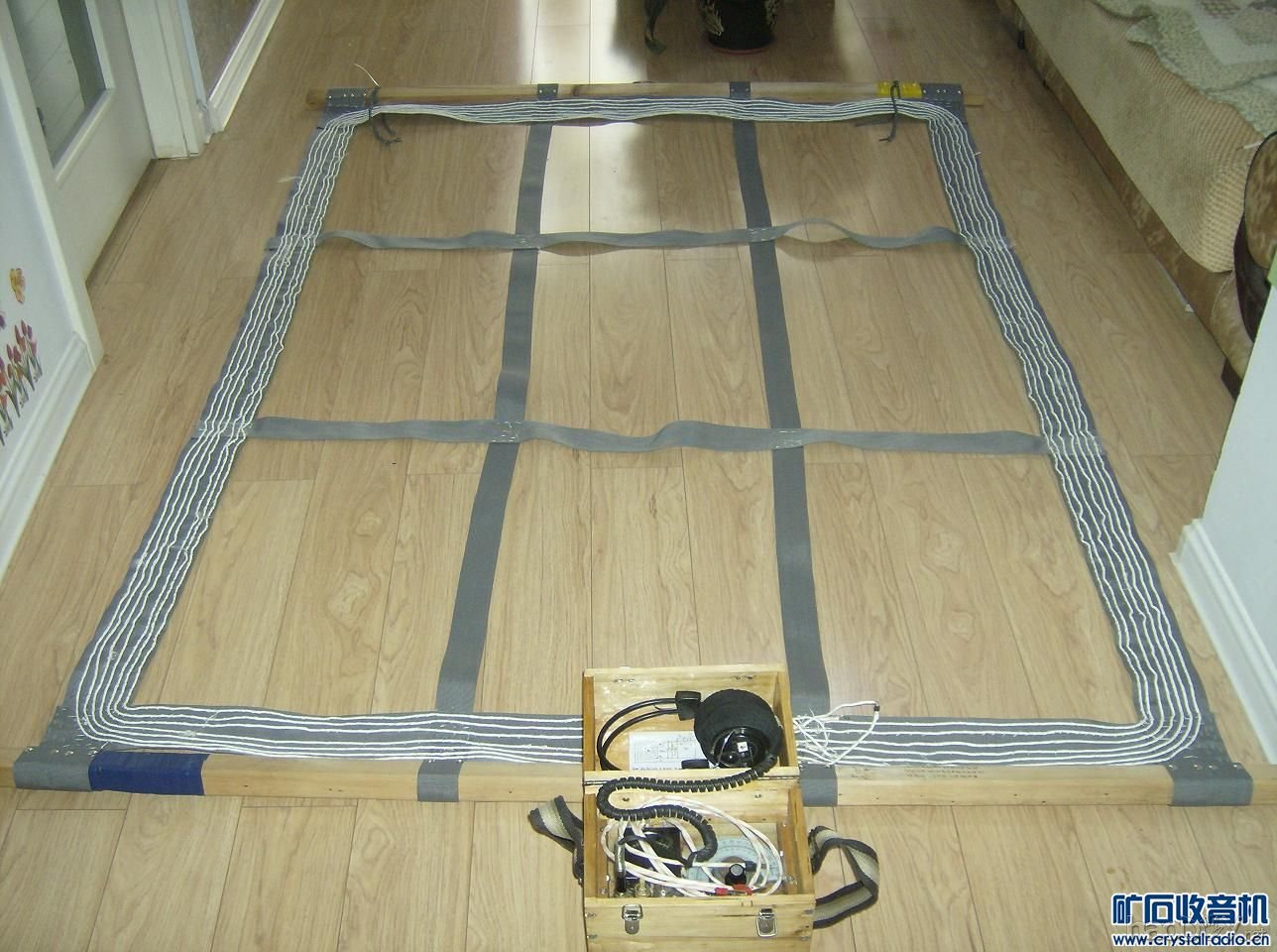

大环矿石收音机不用天地线,很适合现代的居住环境(因为楼房无法架设天线和地线),大环的直径越大接收效果越好声音越大,可体积增大,占用空间,无处可放,可不可以设计一个能收放的线圈呢,用时展开不用时收起,想了许久,受到古代书画的启发,于是这个“画轴大环线圈”就设计制作出来了。 收听情况:在小区3楼阳台挂在晾衣架上收听,用sc2-300耳机2个串联收听,白天当地几个台都能收到,声音都挺大,由低到高分别是540MHZ中国之声,666MHZ佳木斯,900KHZ黑龙江新闻,1143MHZ佳木斯经济台,有方向性,线圈侧面对着电台方向信号强,晚上能收到许多远地外省的电台和朝语及日语俄语等电台,信号都挺强,有时能收到香港HLAZ益友电台第一台1566KHZ,距我这有3000公里,可以说满刻度都有电台,效果很好。 此机最大特点是,线圈可以像画轴一样卷起,减小体积以便收放,收听时在展开挂起就可以了,主机和线圈独立设计,这样可以试换各种形式的线圈。 ![]() ![]() ![]() ![]() ![]() 电路采用双栅场效应管检波电路 ,场效应管检波具有灵敏度高选择性好,直接带低阻负载等优点。 场效应管是3SK143系列的3dp,可变是磁轴镀金3联每联7p---180p,分成2组,一组是单联接收高端,一组是2联并联后通过开关接入电路接收低端电台。加了一个20ua小薇安表头,D极加了FM扼流圈以滤除干扰,通过开关控制接入和退出,耳机是上讯老版电话听筒sc2-300舌簧耳机2个串联. ![]() |
