性能不错的小型磁环矿机的改进

时间:2017-05-16 21:36来源:未知 作者:admin 点击:
我在组装性能不错的小型磁环矿机时中央720khz乡村之声不知是何原因正在降功率发射,所以对相邻的电台没有干扰,周边的666khz、747khz、774khz等台分割的很清楚。前几日中央720khz乡村之声恢复了200kw的发射功率对周边的电台干扰严重666khz收不到了,747khz、
我在组装性能“不错的小型磁环矿机”时中央720khz“乡村之声”不知是何原因正在降功率发射,所以对相邻的电台没有干扰,周边的666khz、747khz、774khz等台分割的很清楚。前几日中央720khz“乡村之声”恢复了200kw的发射功率对周边的电台干扰严重666khz收不到了,747khz、774khz和720khz混台了,这个问题要想办法解决。首先想到的是LC并联谐振电路,其特点是谐振时对谐振频率的阻抗最大,对其它频率的阻抗很小,利用这一特点将其串联在天线回路中,将谐振点调在720klhz就可以将其强度进行有效的减弱从而减小对相邻电台的干扰。不过这个LC并联谐振电路的带宽最好在9khz以内,防止相邻的电台也被阻止,也就是说电感和电容的Q值不能太低。因为是小型机,元件体积不能大,要尽量小,就选用在YYDZ处购进导磁率为100的31mm磁环用0.04*60的李兹线绕到175uh,Q值在5、600左右,配塑料2*270的双联并联使用。
      安装就很简单了,选用稍大一点的塑料盒,只要能够装下元件即可,元件固定全部用热熔胶和双面胶带固定。
      需要说明一下:
     1、在LC谐振电路两端最好配个短路开关,在不需要时可以将其进行短路处理。
     2、天线抽头和分线器可匹配不同圈数的大环组成无天地线接收。
     3、该机如果不和大环天线配合使用,有了LC谐振电路,天线线圈就可不用抽头,直接绕10圈即可,通过实验绕再多圈数无多大作用。
     本机的灵敏度很高,接收到的电台很多,把天地线摘下放到矿机旁边一样能够接收到强台。中波段中端电台密集刻度间隔很小,高端电台有漂移现象,一个位置有两个电台飘来飘去的现象。如:一天清晨,1386khz先是一个卖假药的和一个唱评剧的电台飘来飘去,快6点时韩国对华广播插了进来,六点音量很大的中国对外广播播报台标压过其它的电台,天亮后变成天津台稳定的播音。
     本小型机线路简单,制作容易,但塑料双联是个弱点,如果放弃小型机换成体积较大的高Q双联,频率刻度可以拉开,接收效果会更好些。有兴趣的矿友可以试一试这线路简单性能不错的矿机。
      以上只是本人对这磁环小矿机的主观评价。


照片 018.jpg (50.33 KB, 下载次数: 31)

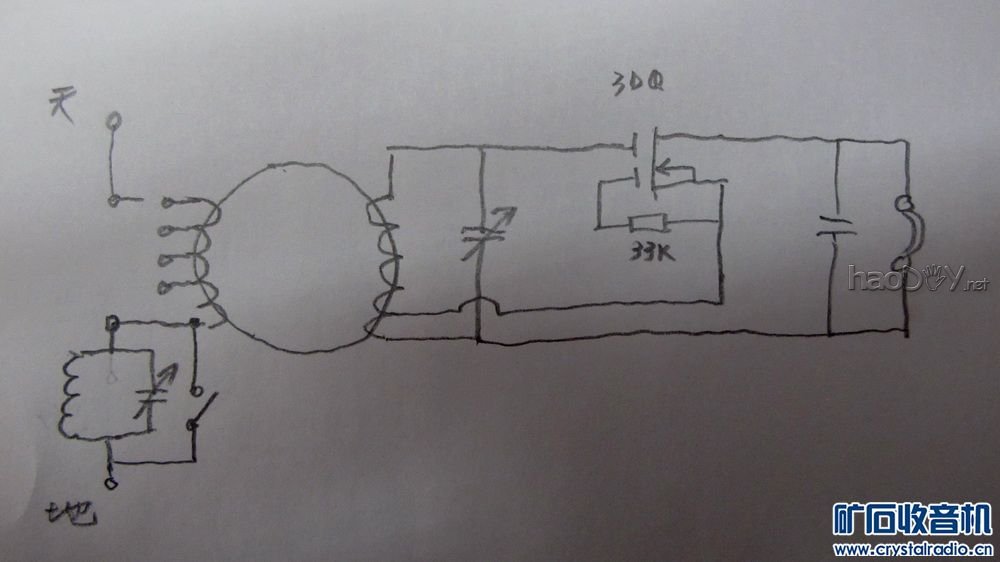

改进的线路

性能不错的小型磁环矿机的改进


照片 004.jpg (93.45 KB, 下载次数: 20)

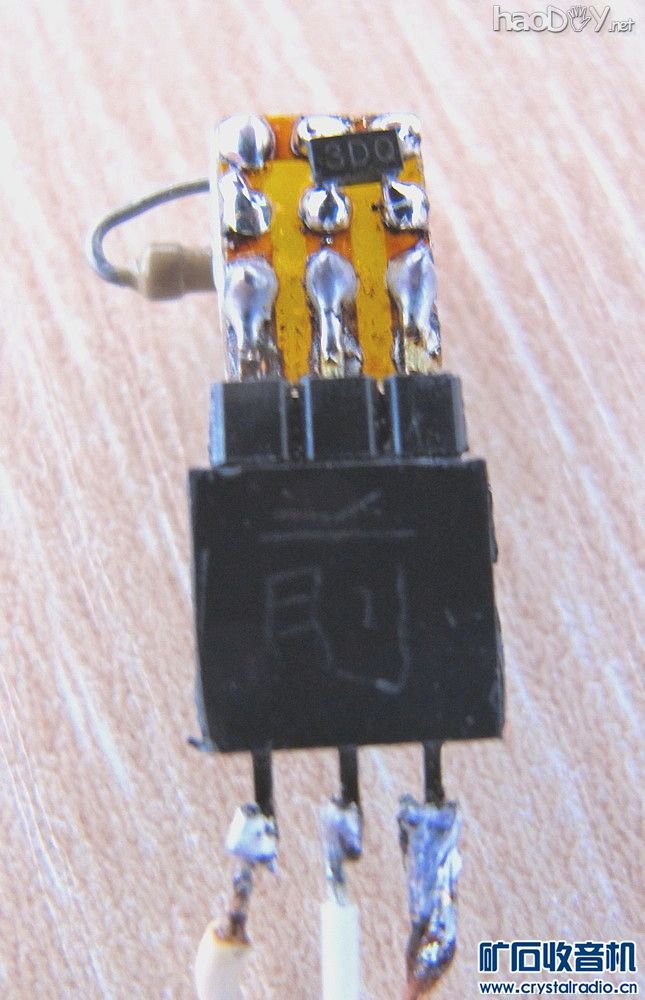

用插针固定3DQ

性能不错的小型磁环矿机的改进


照片 005.jpg (142.92 KB, 下载次数: 21)

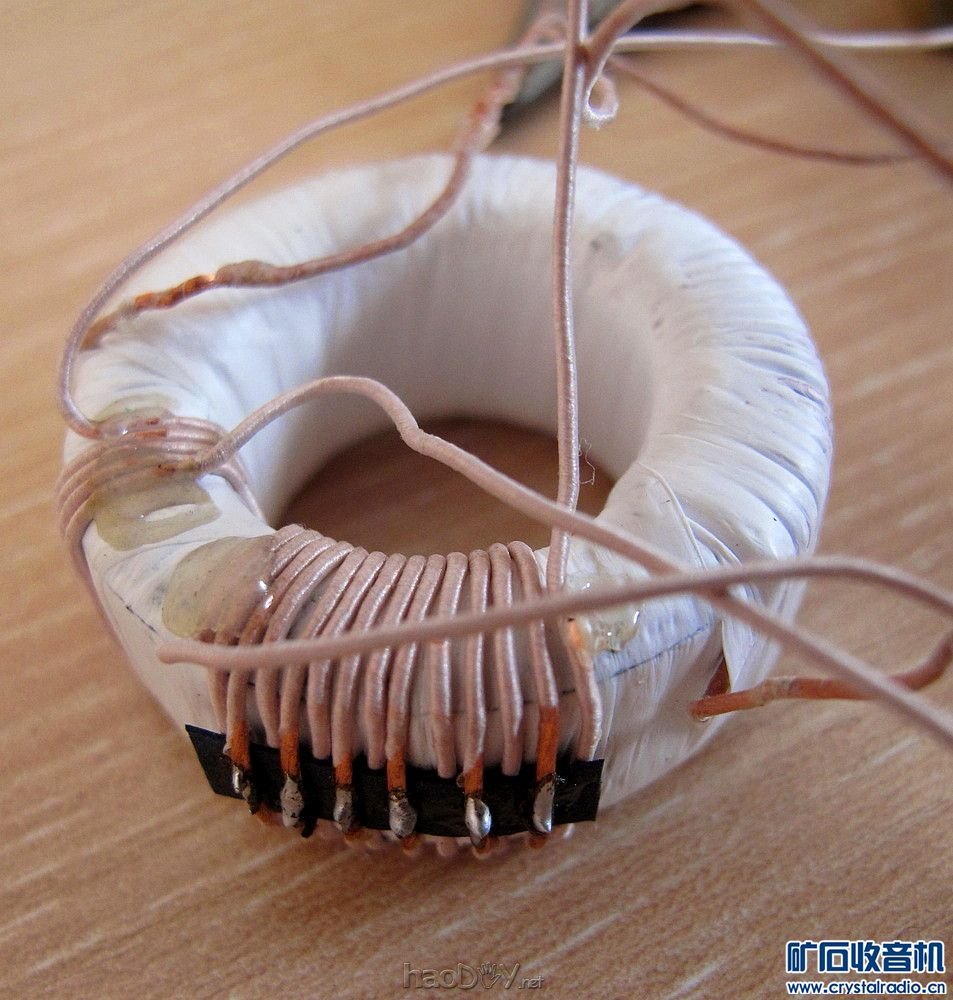

调谐线圈

性能不错的小型磁环矿机的改进


照片 006.jpg (137.62 KB, 下载次数: 18)

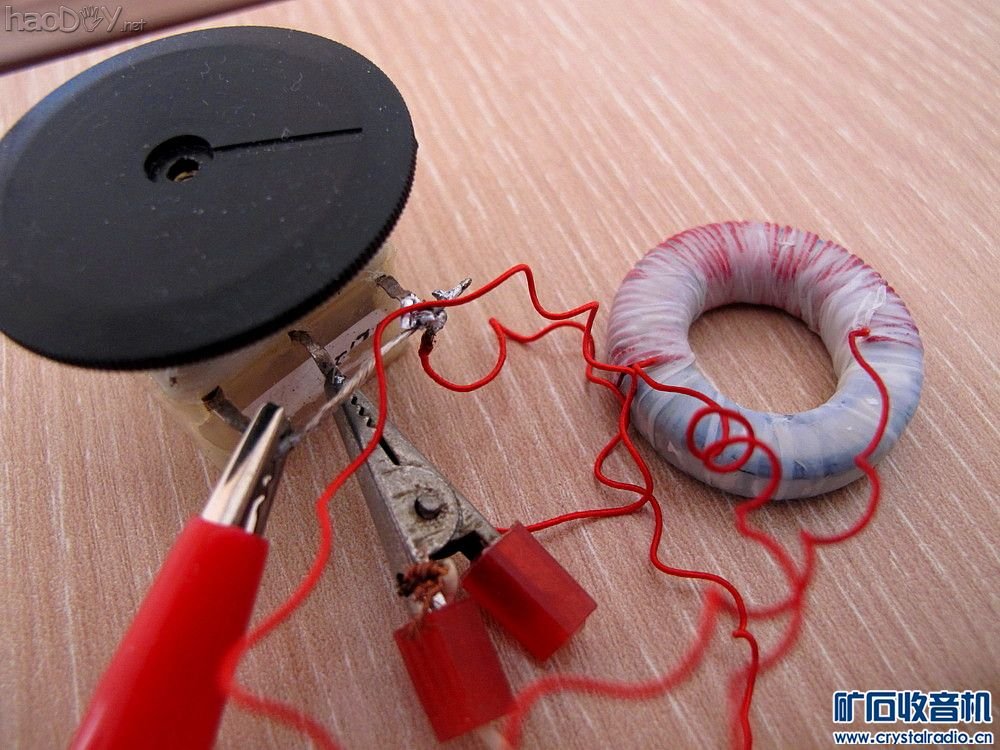

LC元件

性能不错的小型磁环矿机的改进


照片 009.jpg (116.42 KB, 下载次数: 9)

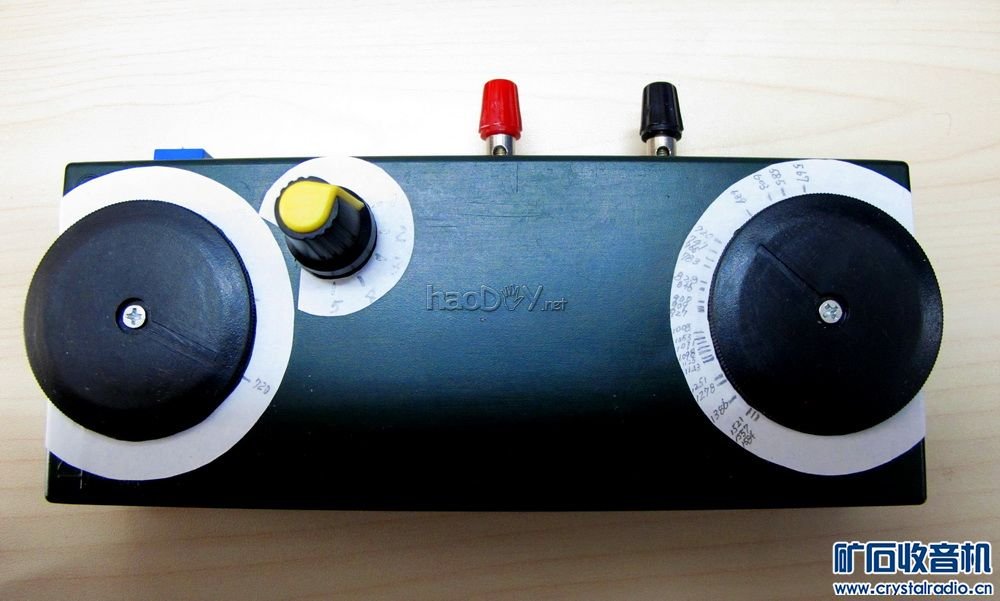

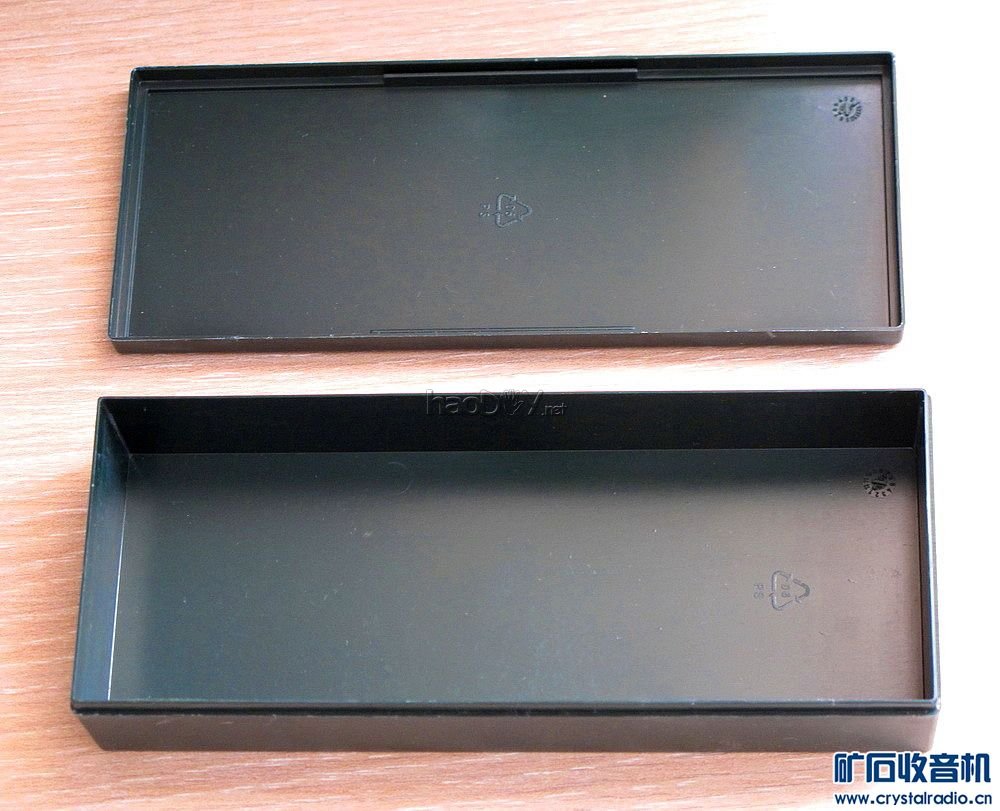

大一点的塑料机盒

性能不错的小型磁环矿机的改进


照片 007.jpg (140.09 KB, 下载次数: 16)

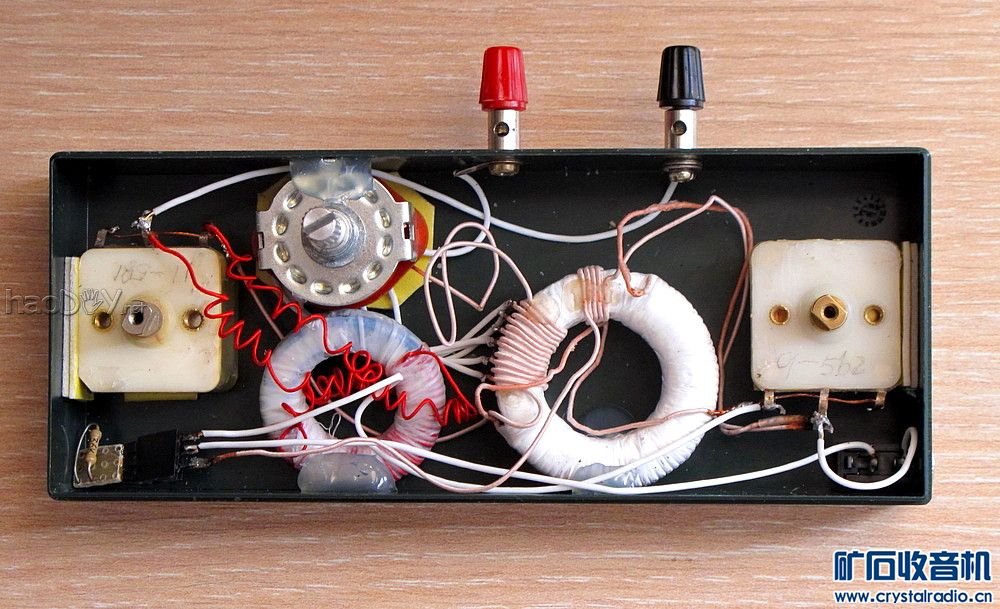

矿机改造后的矿机内部

性能不错的小型磁环矿机的改进


照片 010.jpg (105.52 KB, 下载次数: 15)

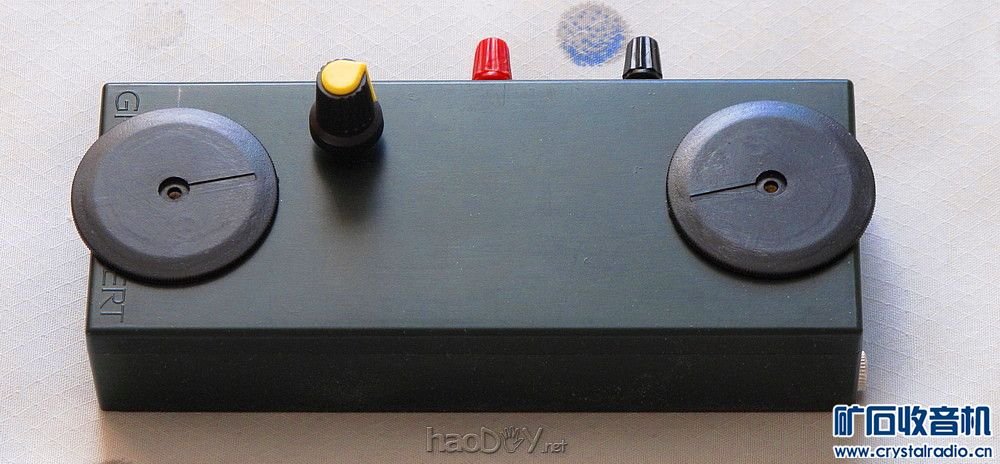

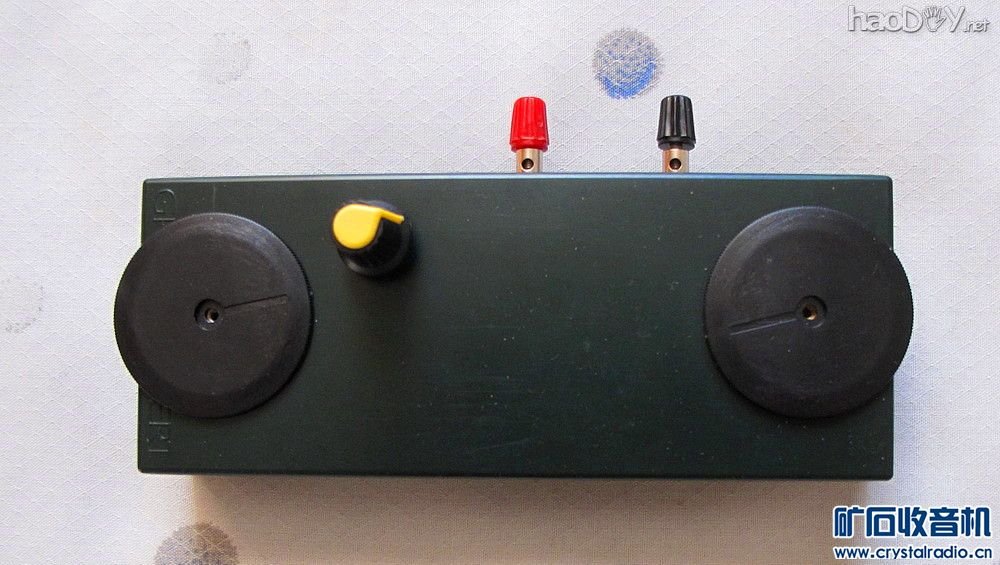

矿机外部

性能不错的小型磁环矿机的改进


照片 011.jpg (88.18 KB, 下载次数: 15)



性能不错的小型磁环矿机的改进


照片 016.jpg (73.6 KB, 下载次数: 15)



性能不错的小型磁环矿机的改进


照片 017.jpg (70.22 KB, 下载次数: 13)



性能不错的小型磁环矿机的改进


照片 015.jpg (87.9 KB, 下载次数: 13)

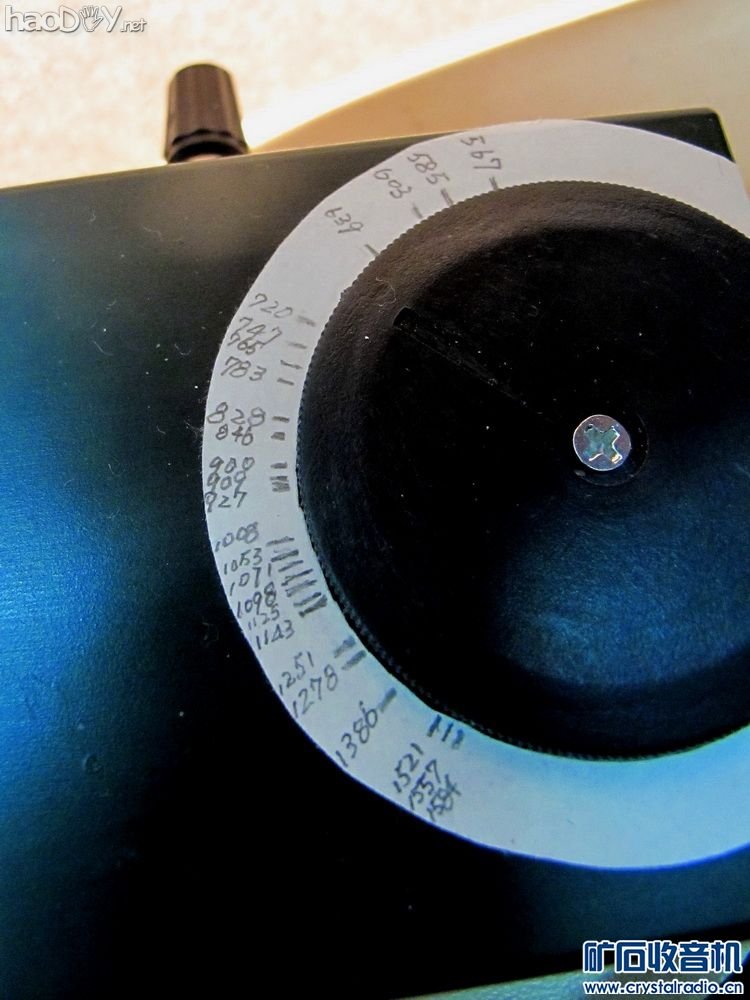

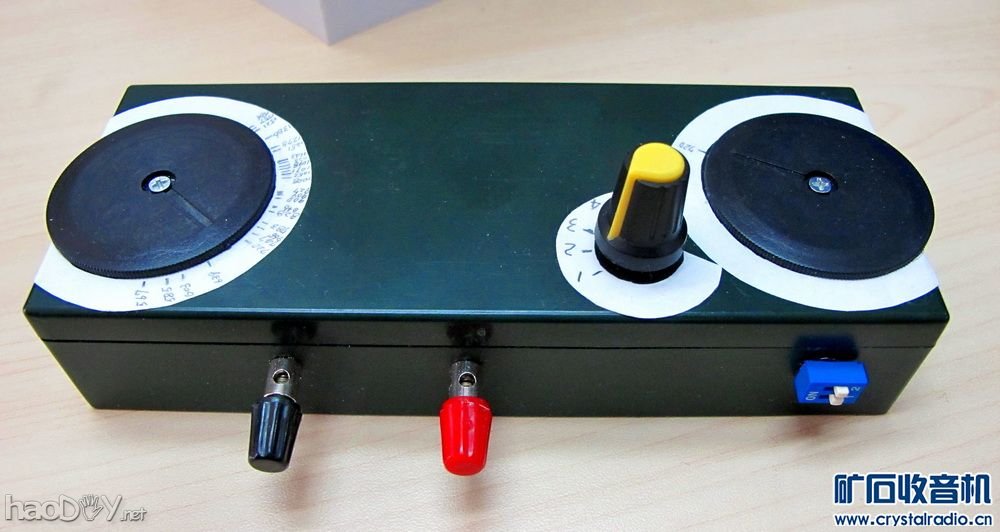

矿机刻度

性能不错的小型磁环矿机的改进
