MK484“单管”收音机

时间:2013-03-29 19:35来源:www.crystalradio.cn 作者:5188 点击: 次

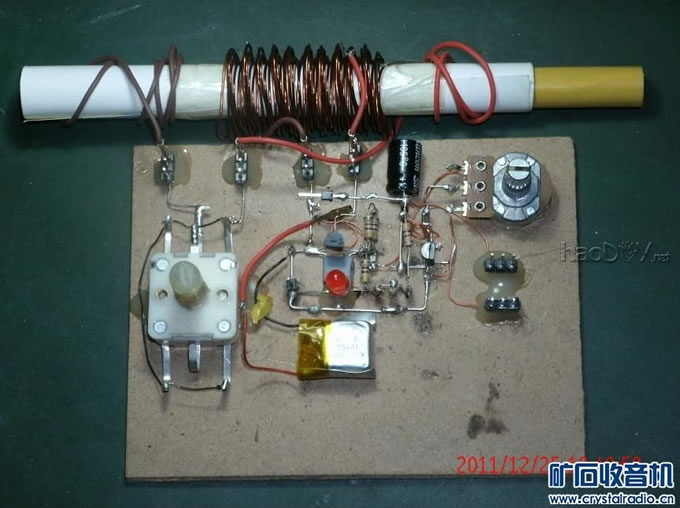

上图先
MK848 1-2.JPG

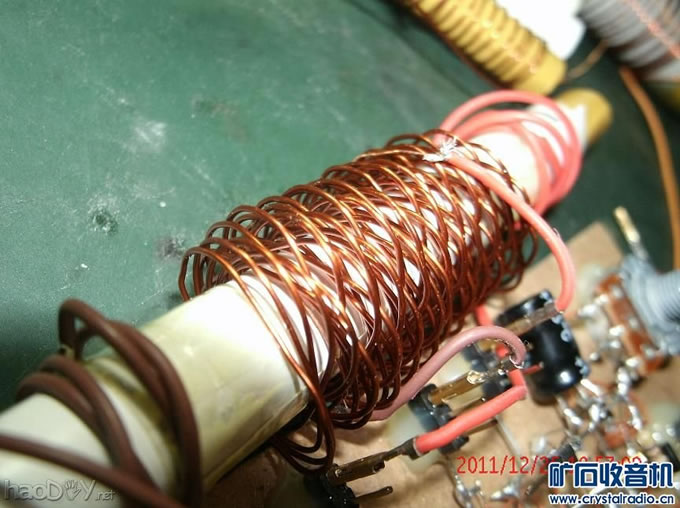

拆个玩具电机漆包线做天线，磁棒直径10MM120mm长。初级绕65T 次级6T.

收音机用空气双联，并联使用 约300P。

”单管“用MK484----其包含高放 AGC 检波，输出直接接150欧姆电话听筒。

因电流仅有0.3MA，所以电池直接焊接固定。

效果：第一版仅感觉调台分辨率低，有串台现象，而后改为改进版，解决调台问题。效果比我装的单管机效果好，音质也不错。收5个台。

以前装的单管机分不开的台现在井井有条，满意。

以上均为常见元件，一个半小时完成，简单动手做，成就感不错。可以留着用来校正单管机的调试工作

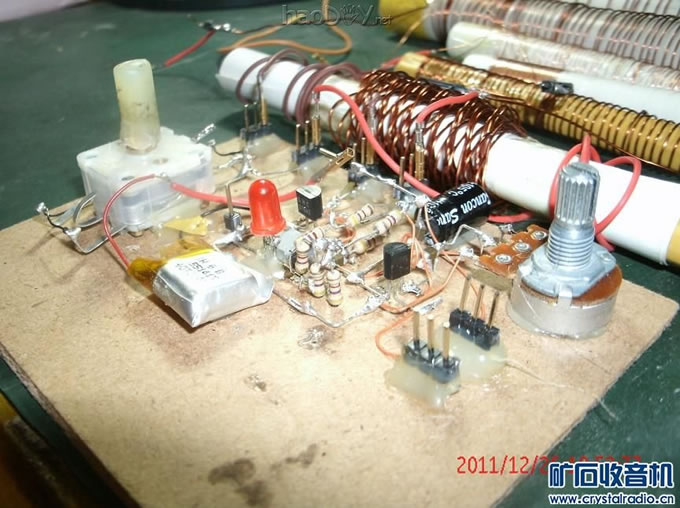

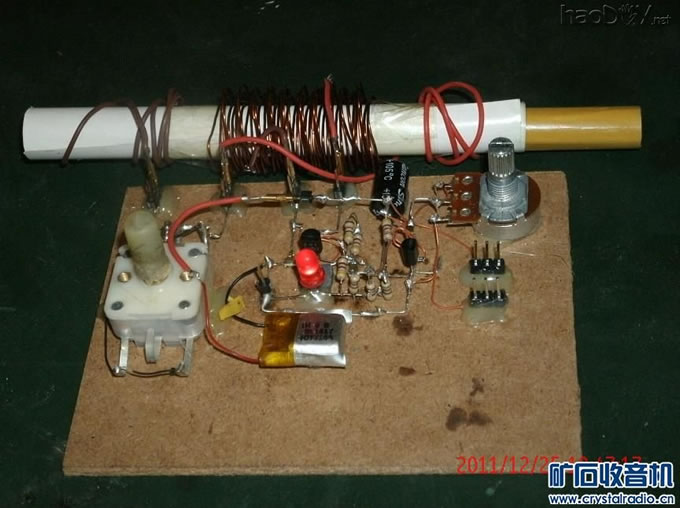

上改进版的

图片 003.jpg图片 004.jpg图片 005.jpg

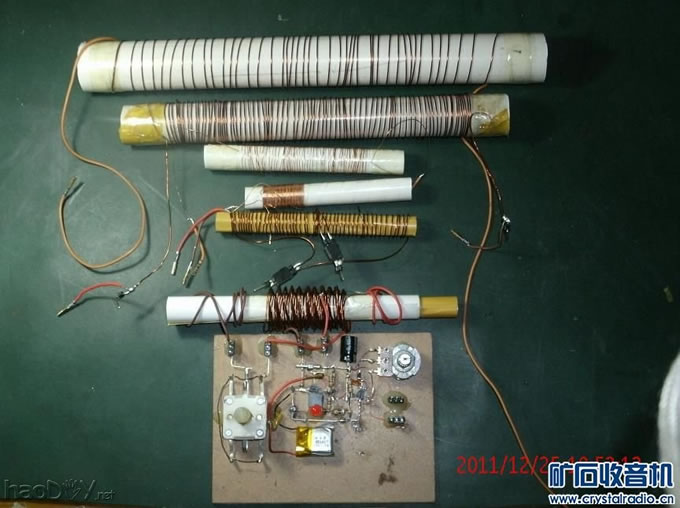

上改进版 ！
