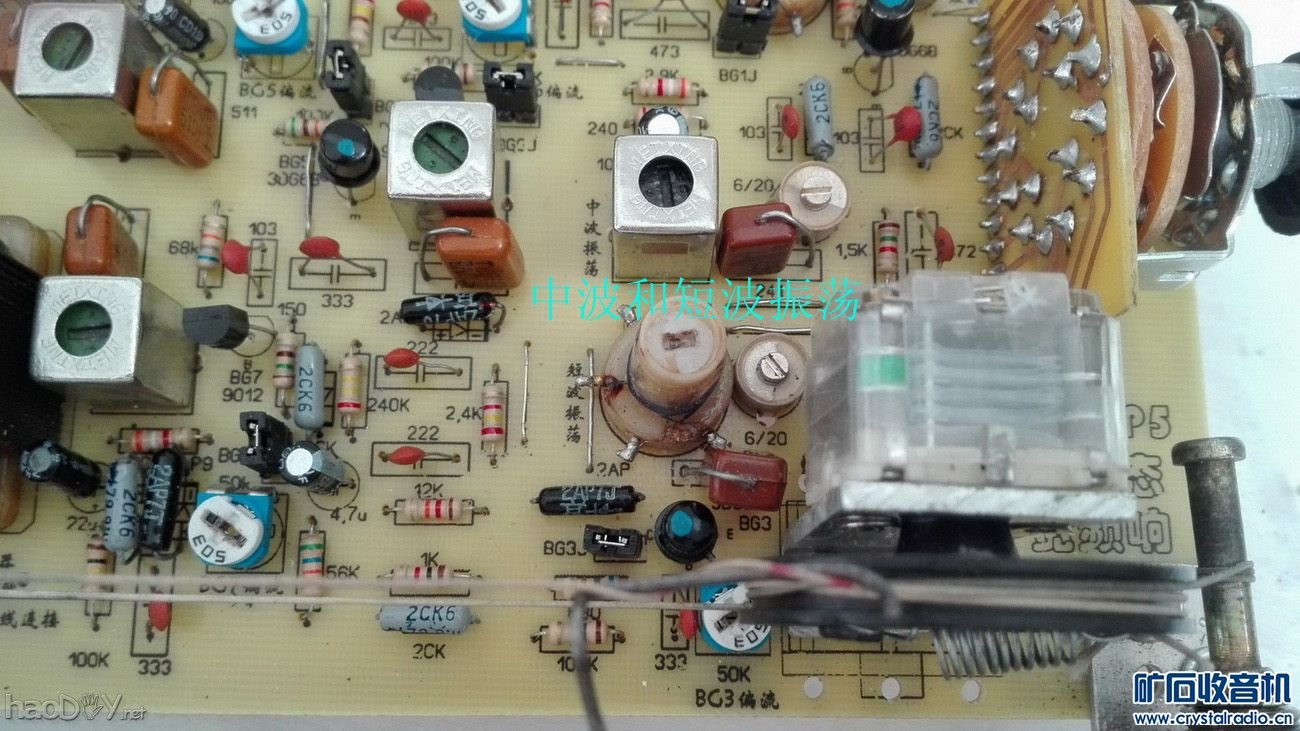

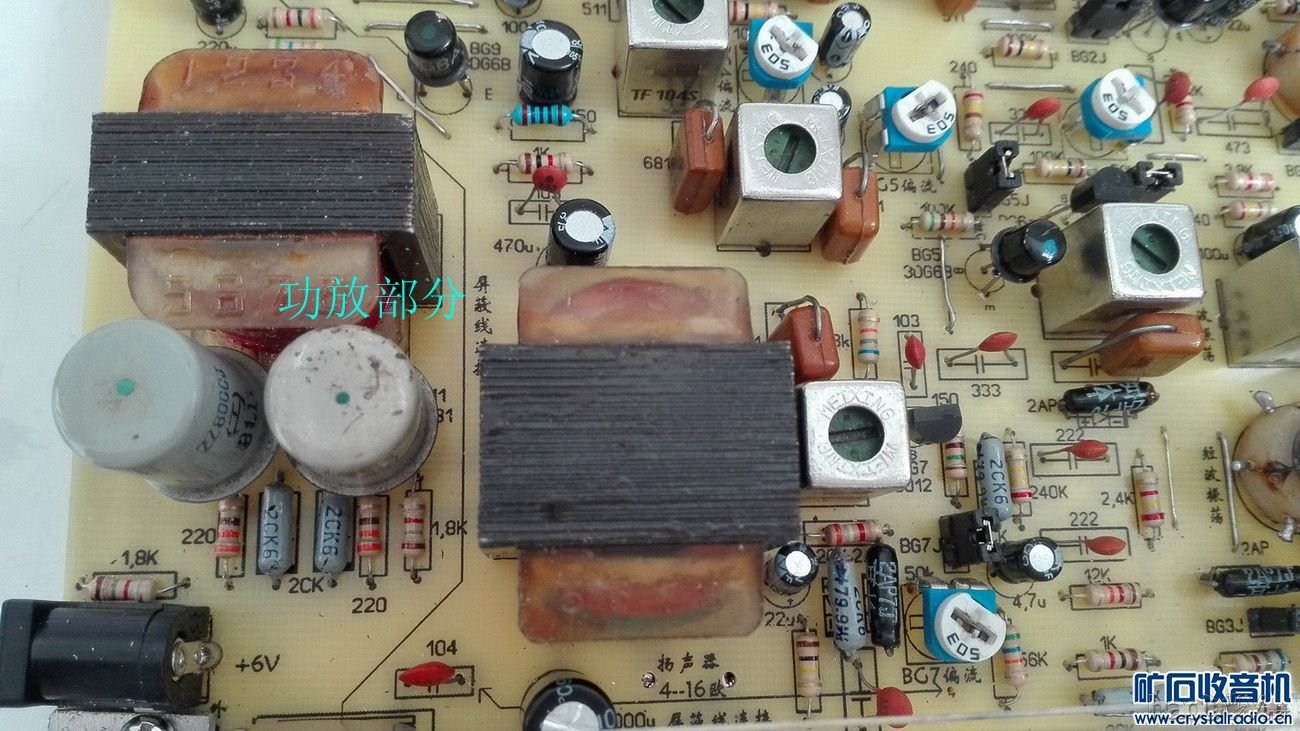

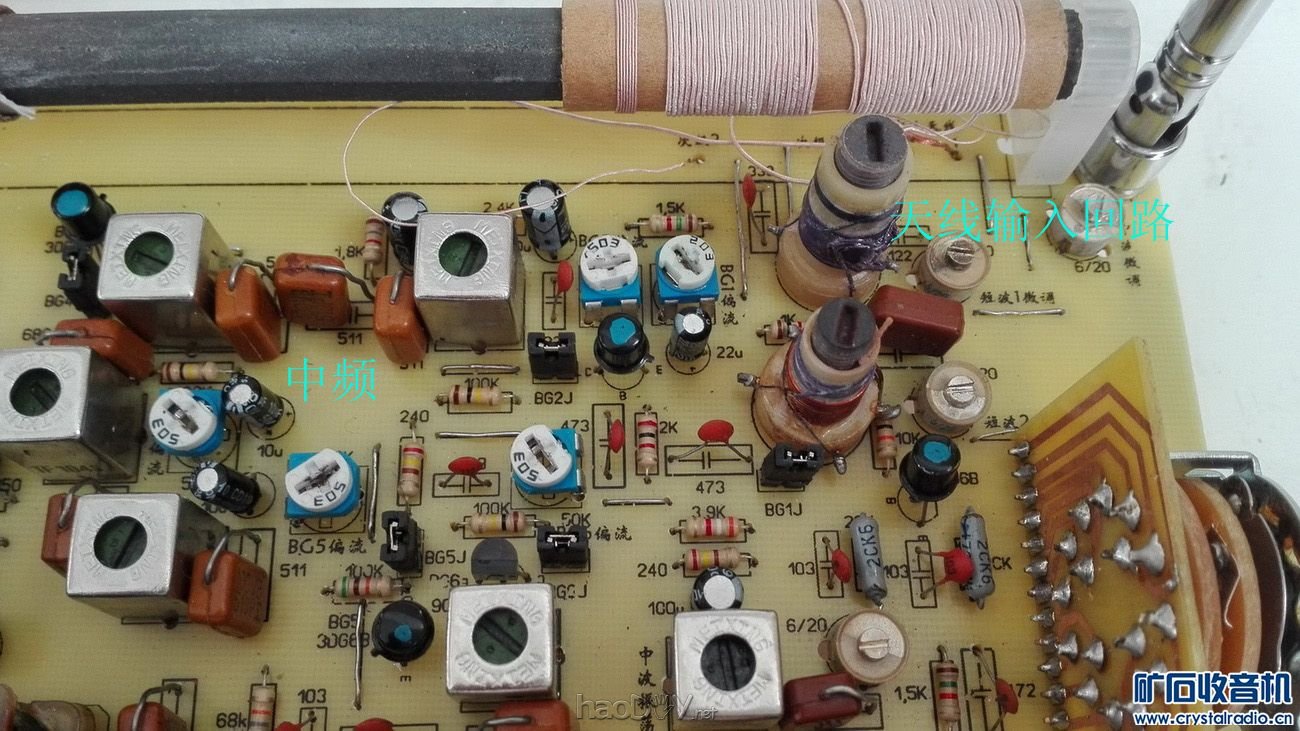

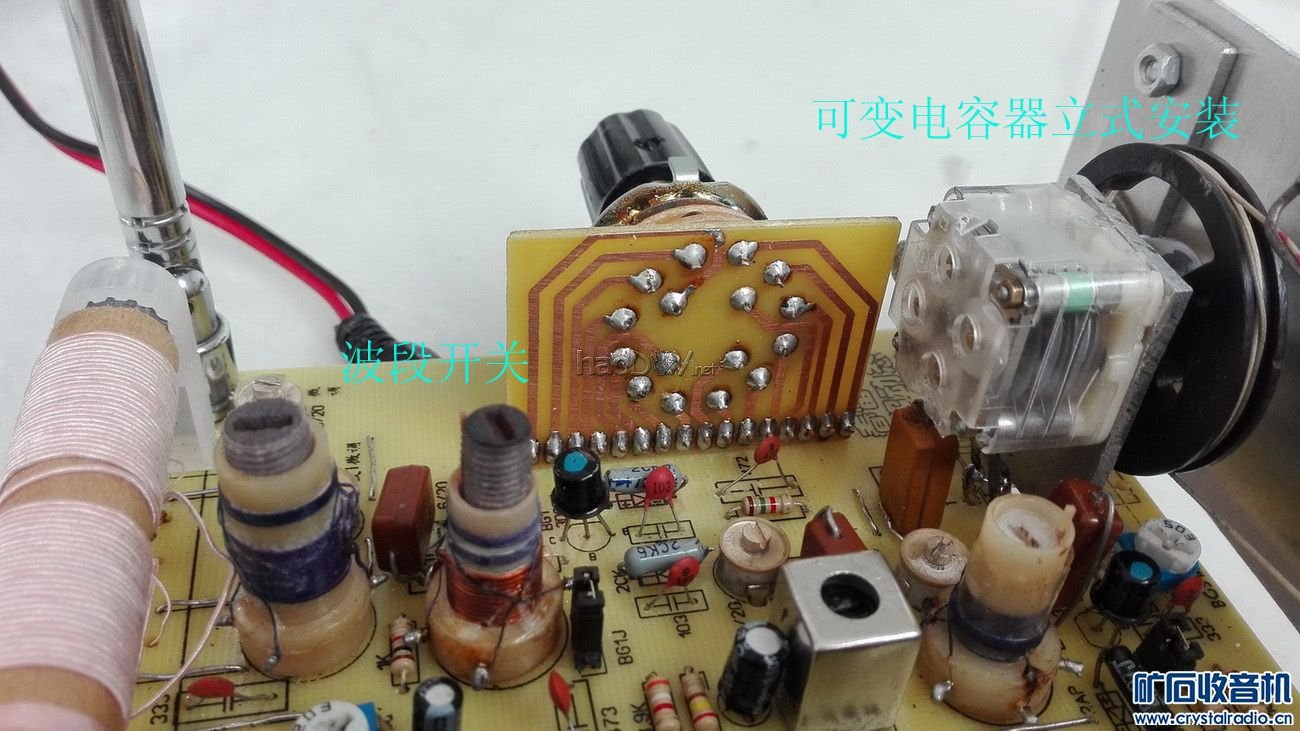

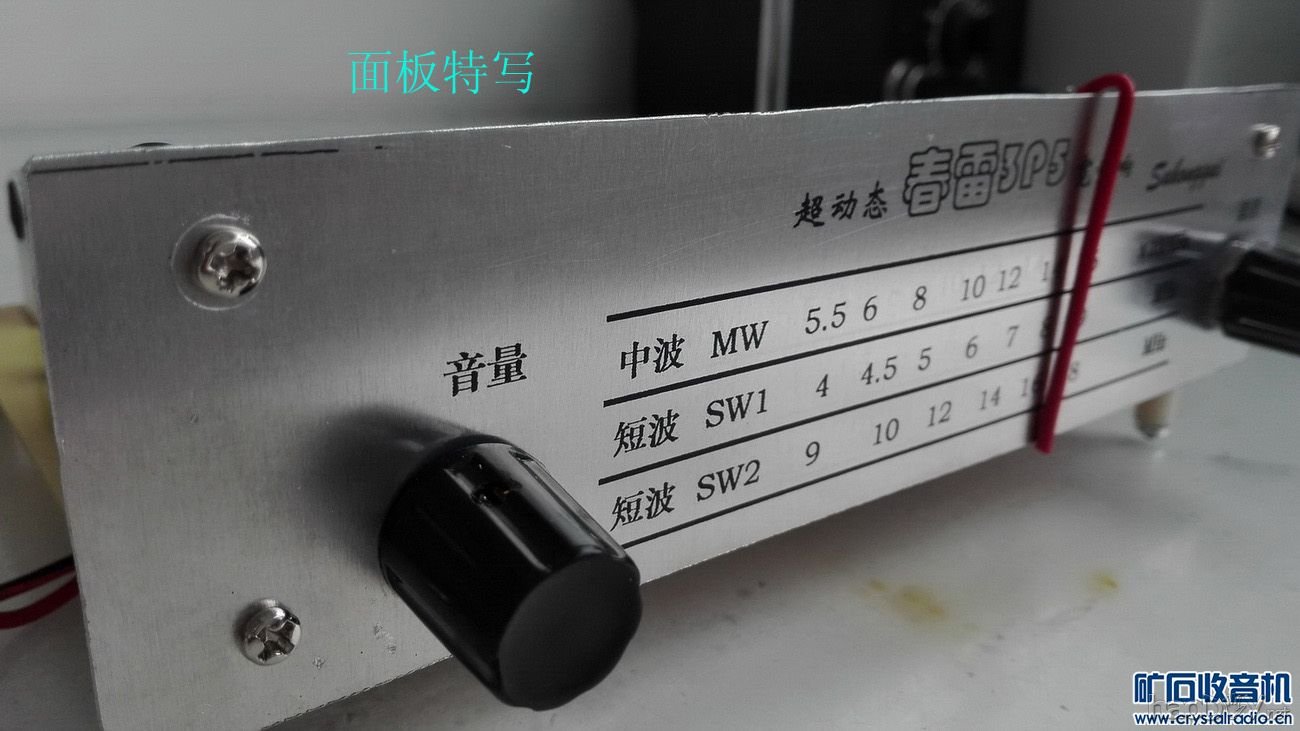

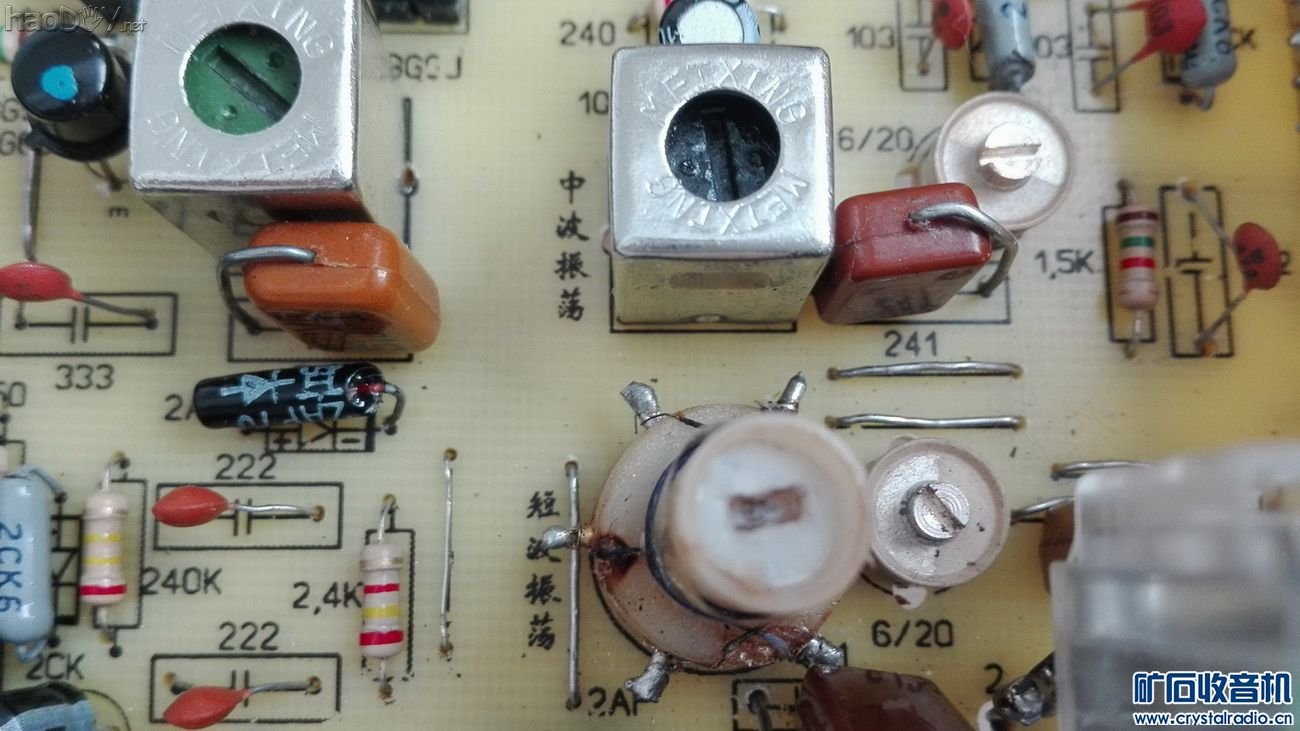

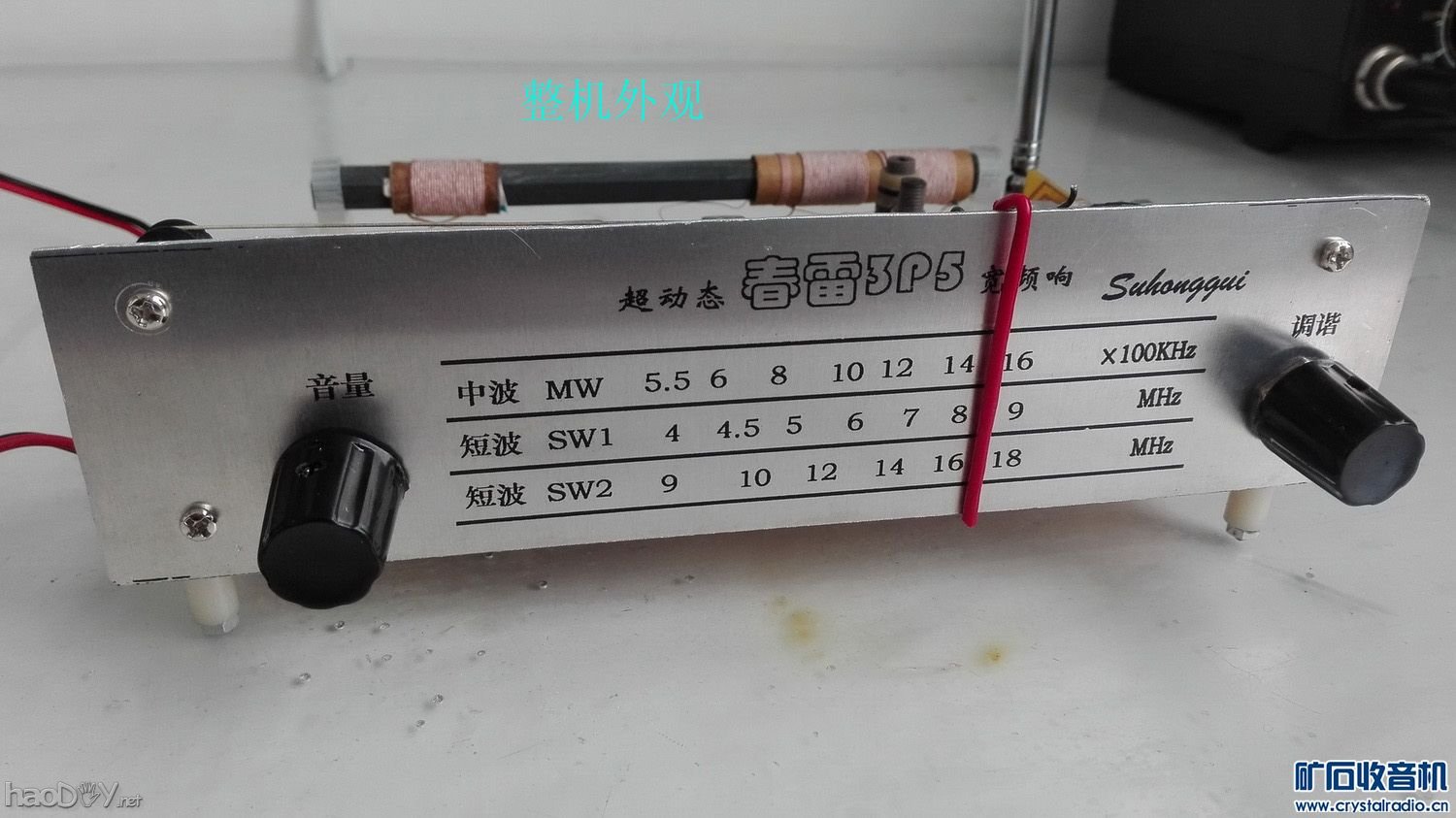

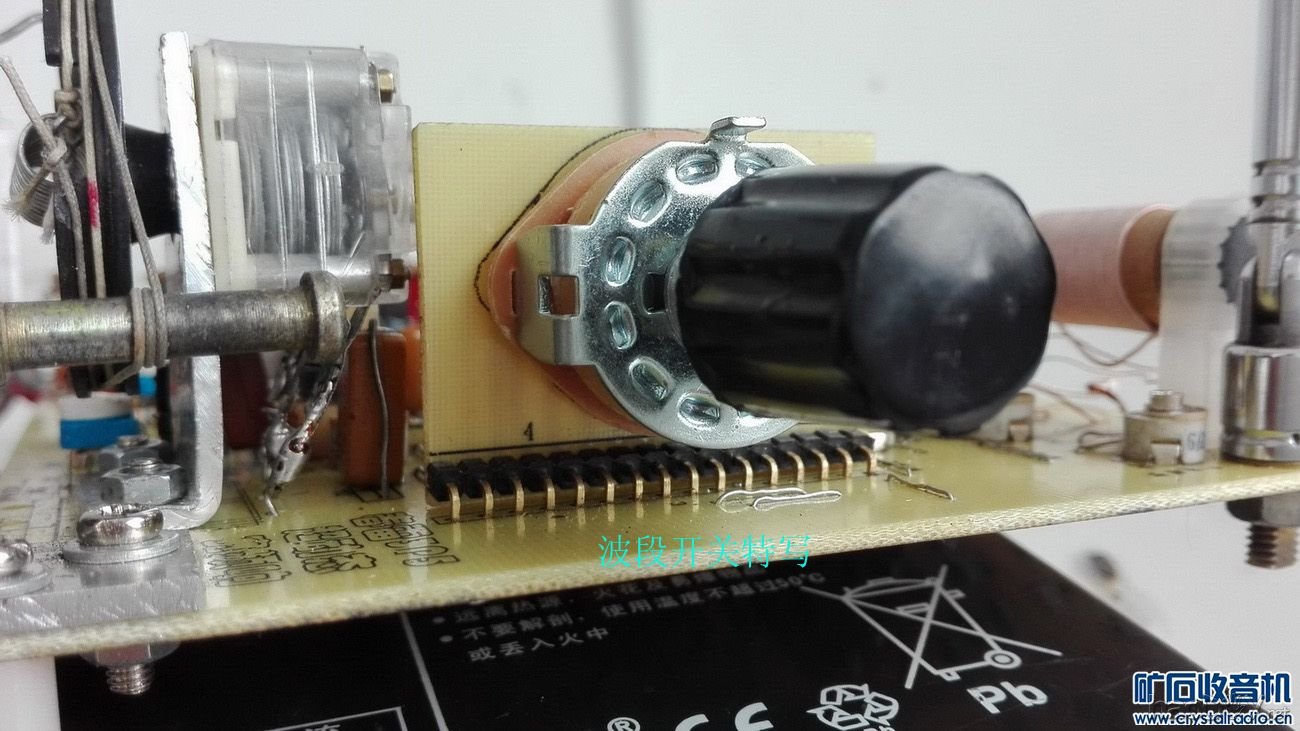

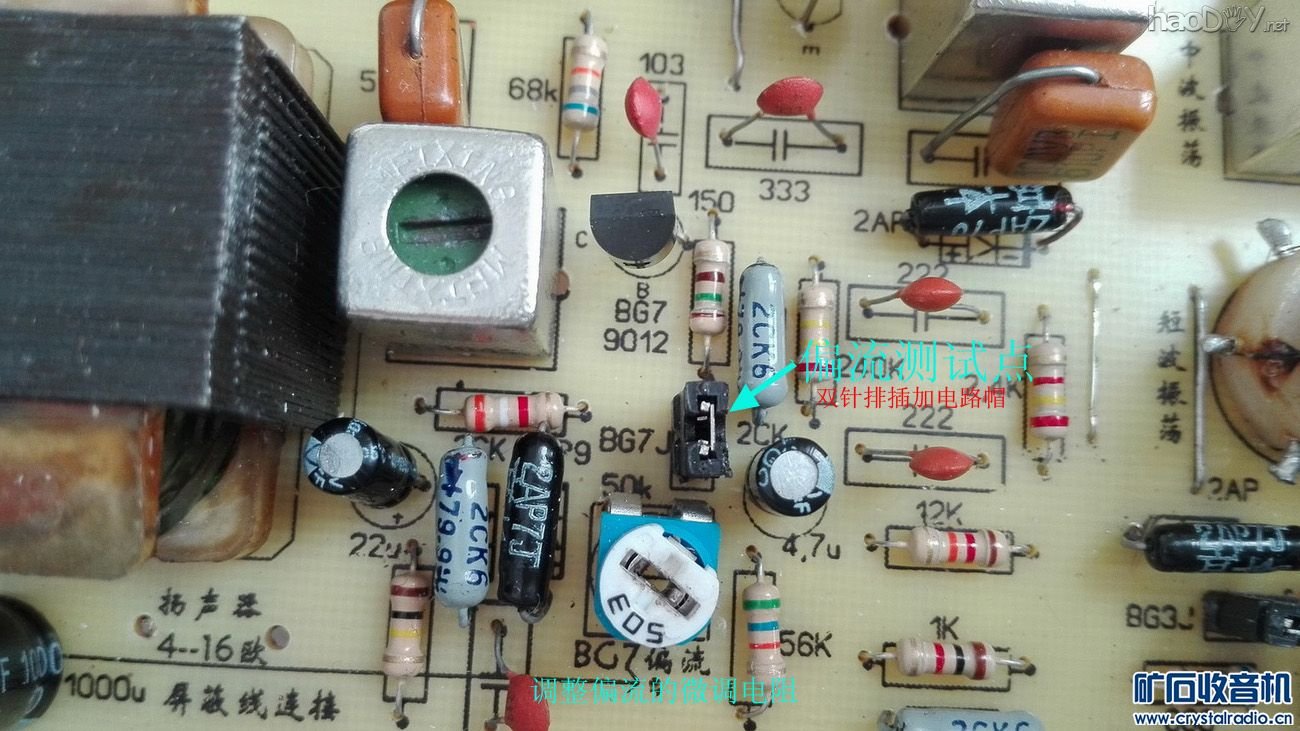

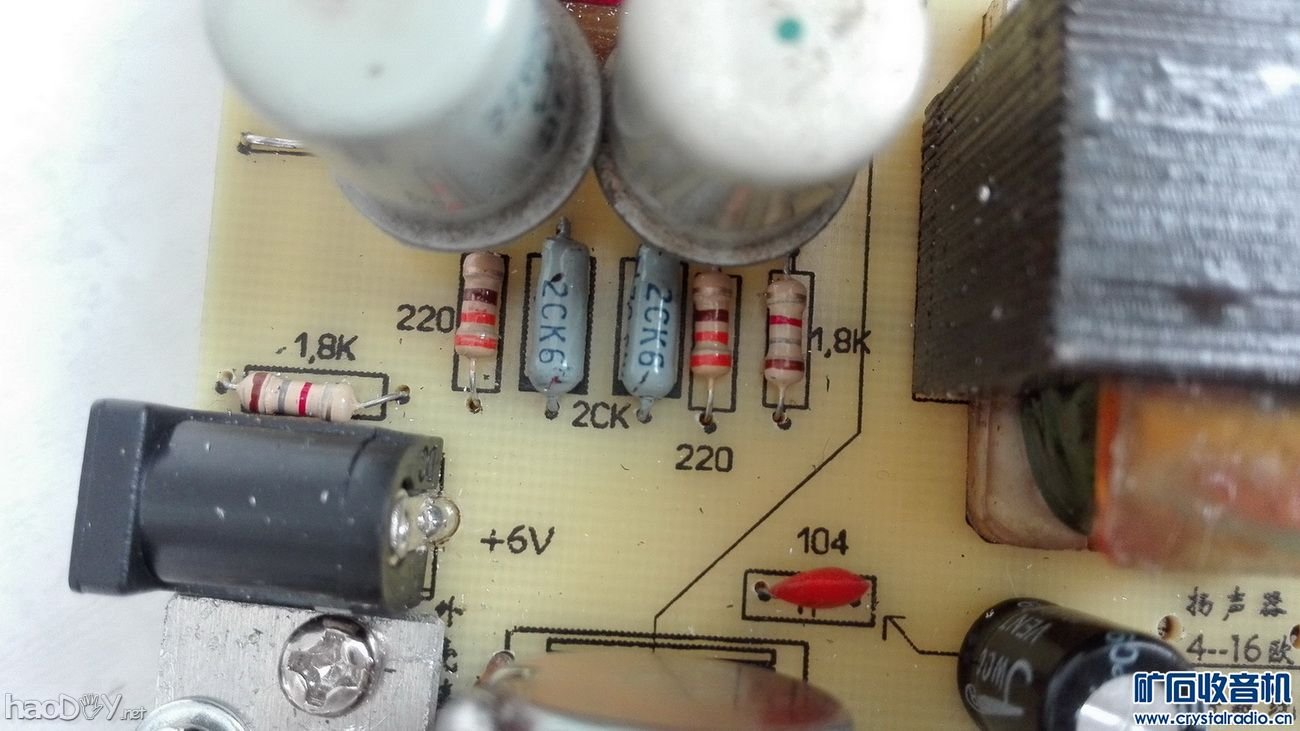

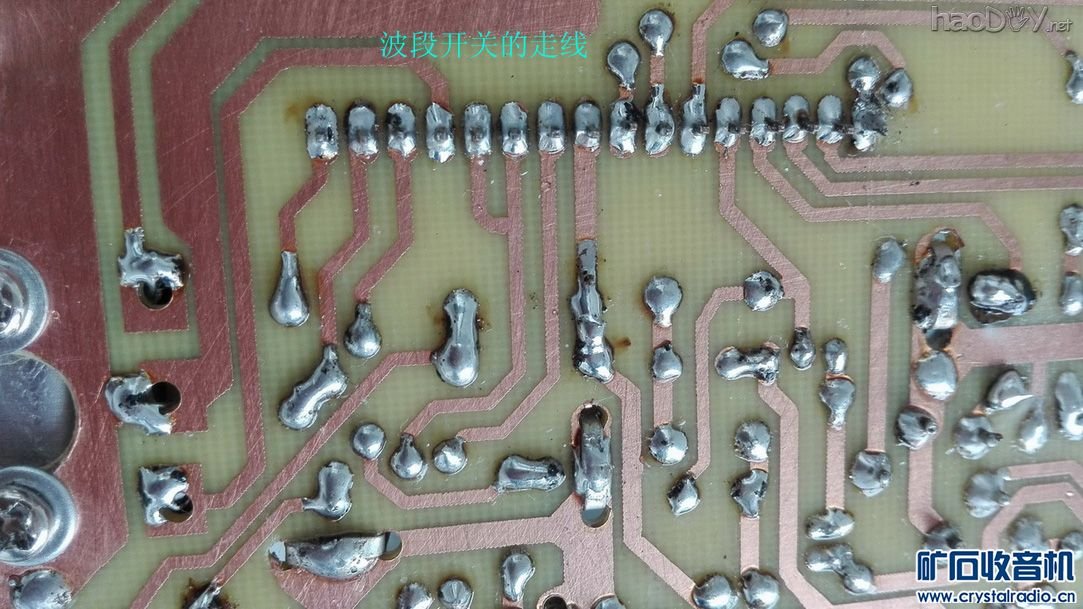

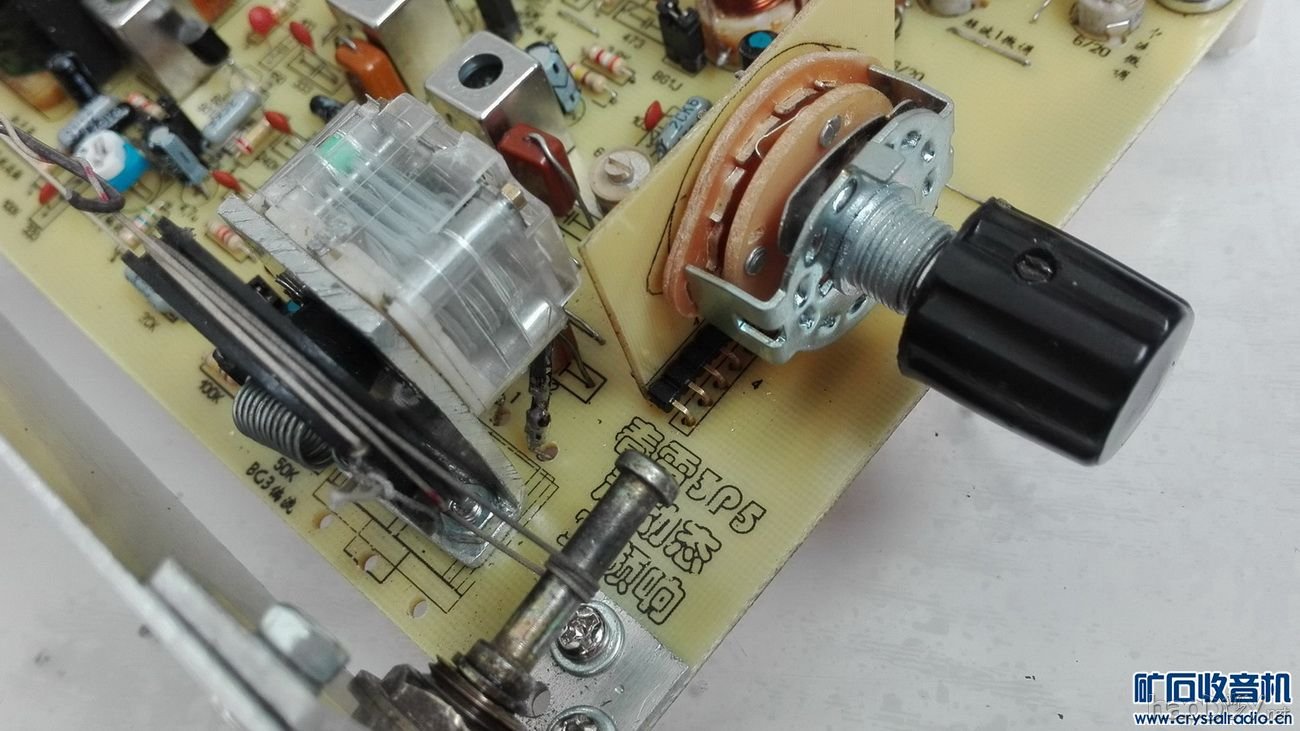

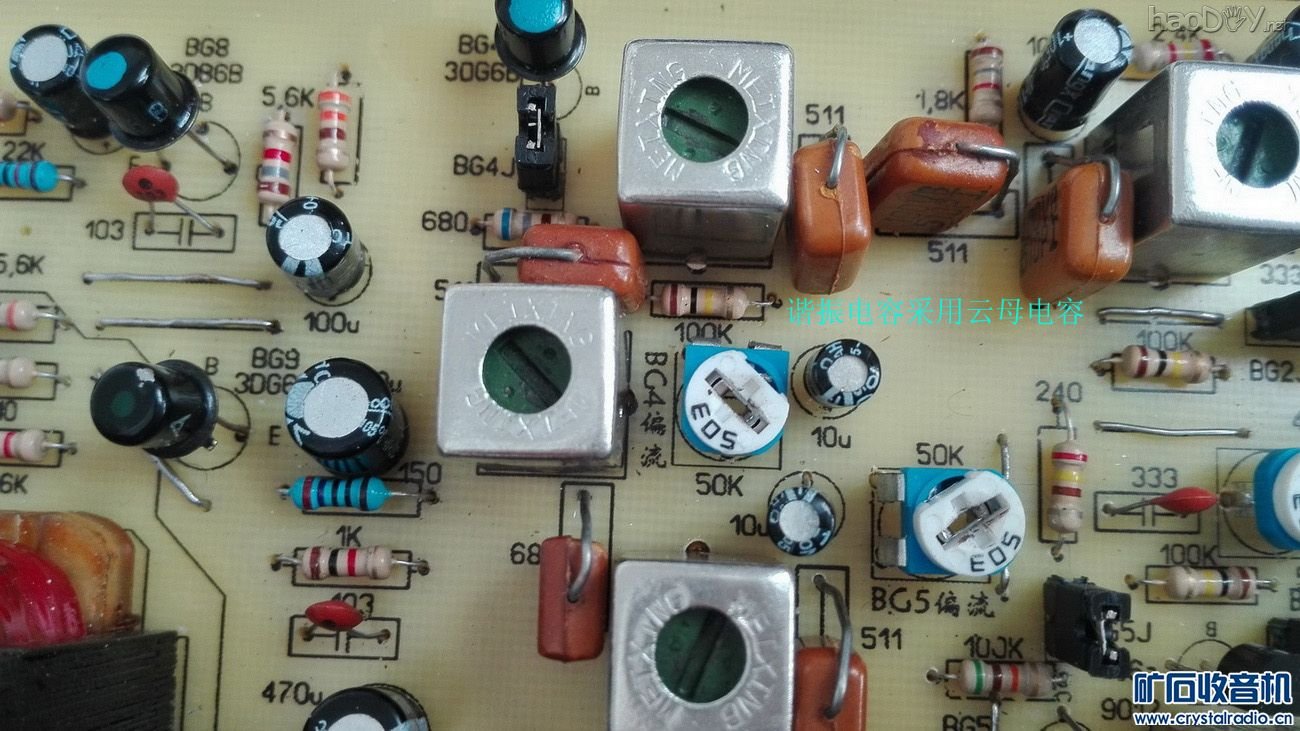

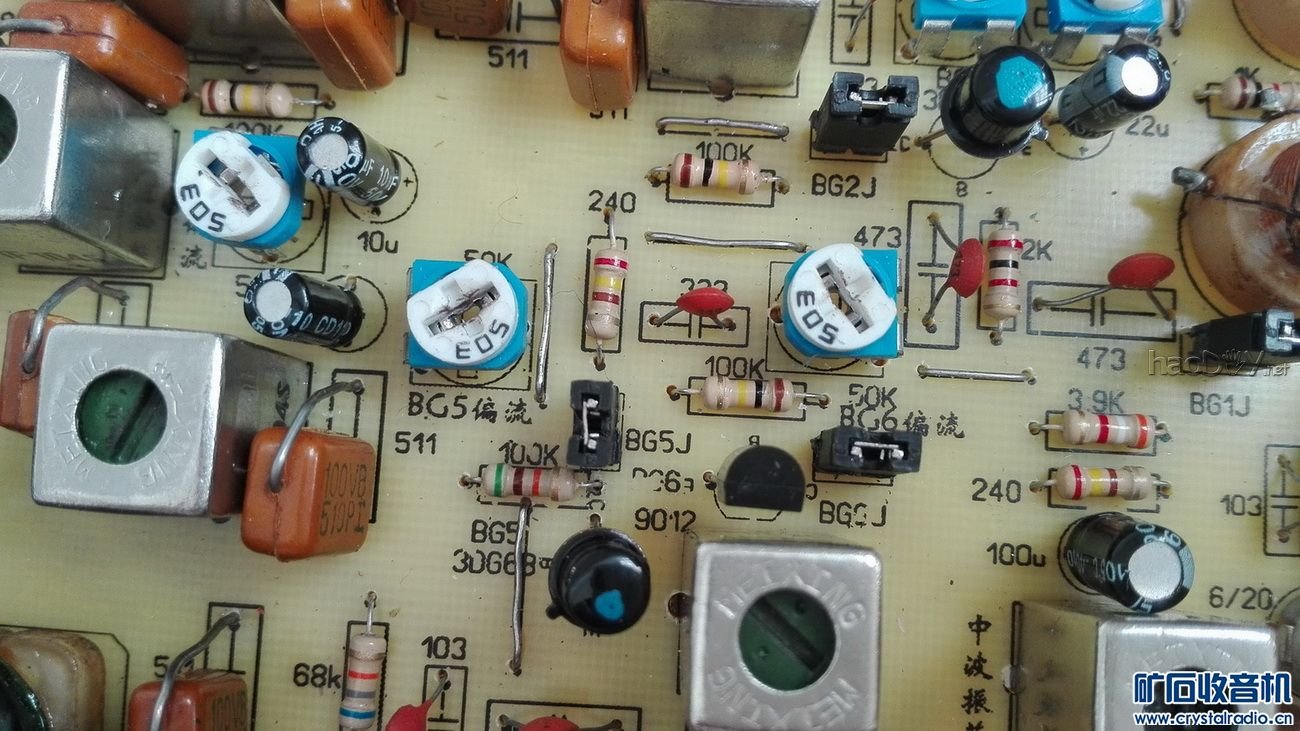

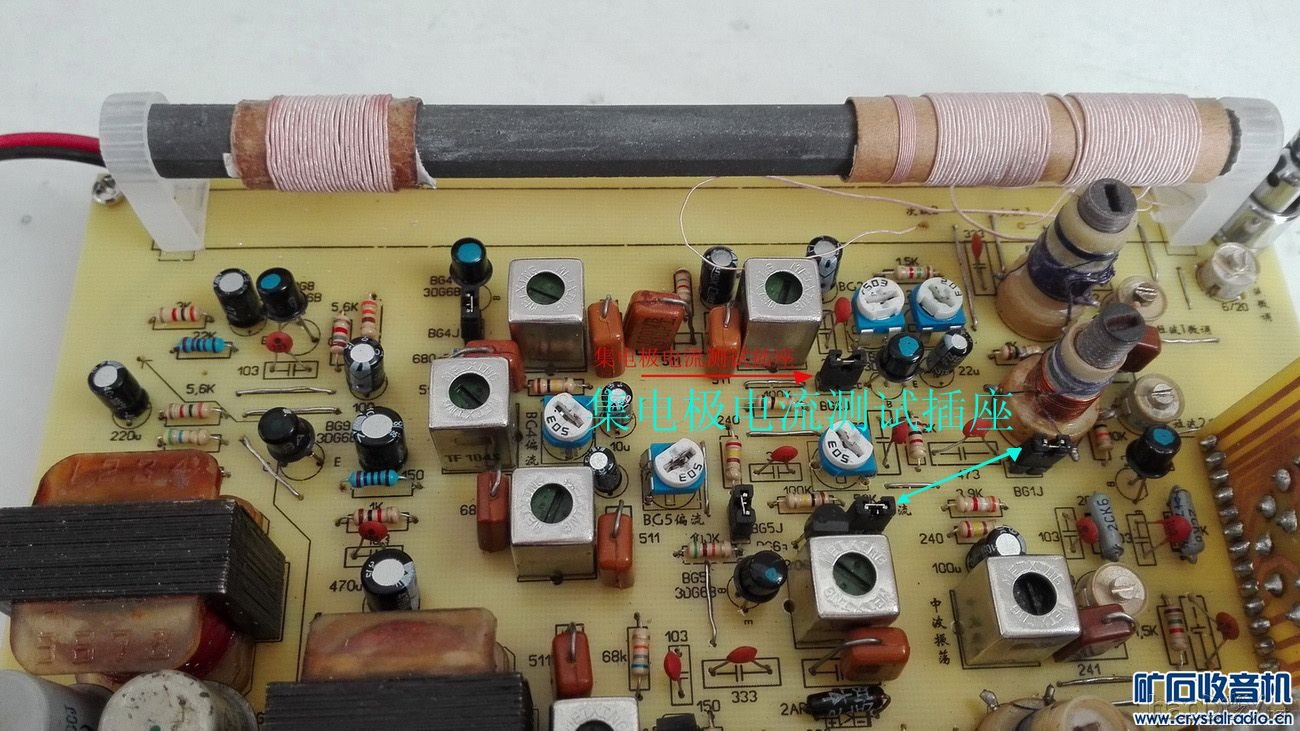

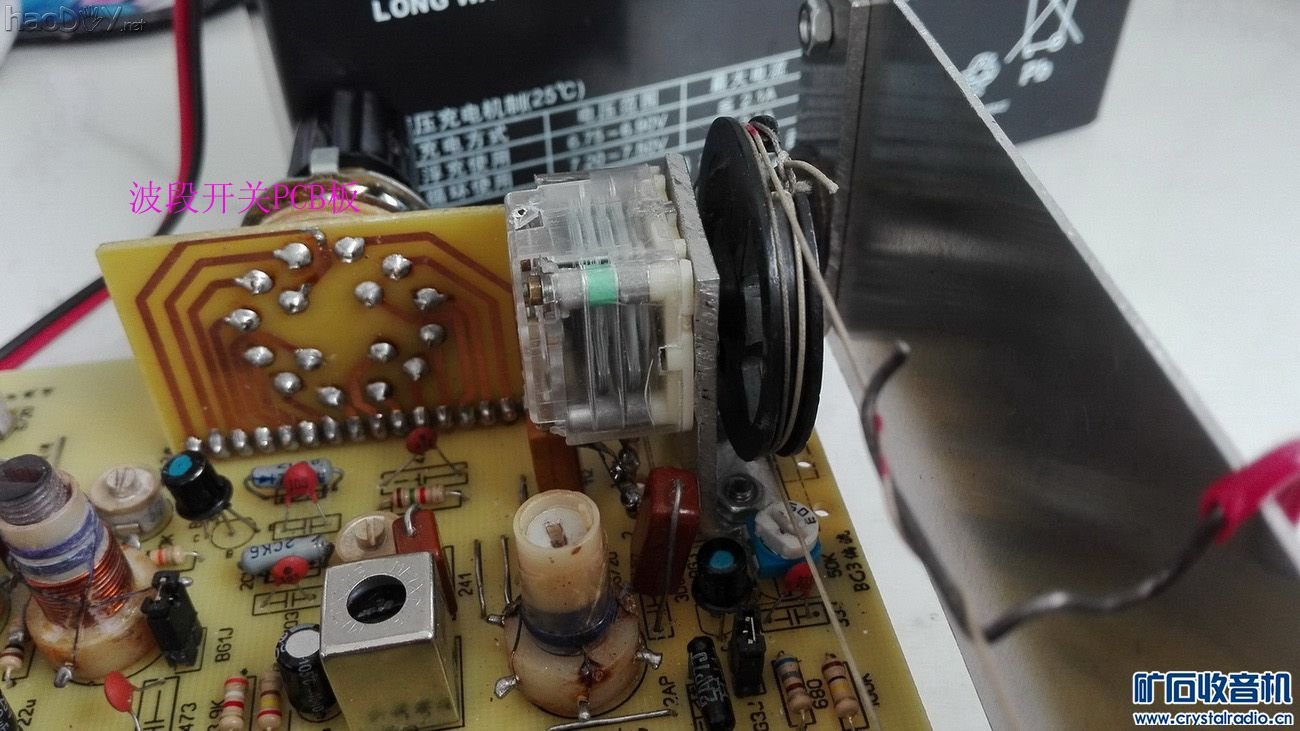

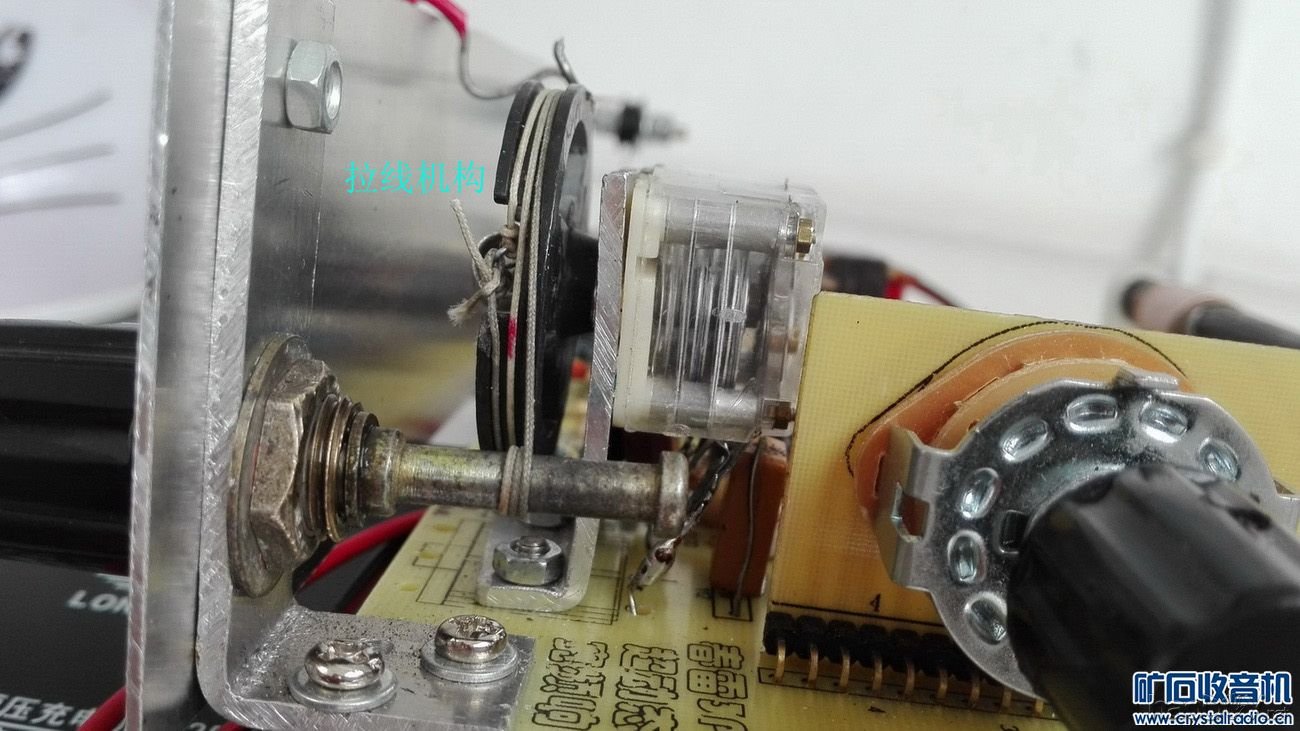

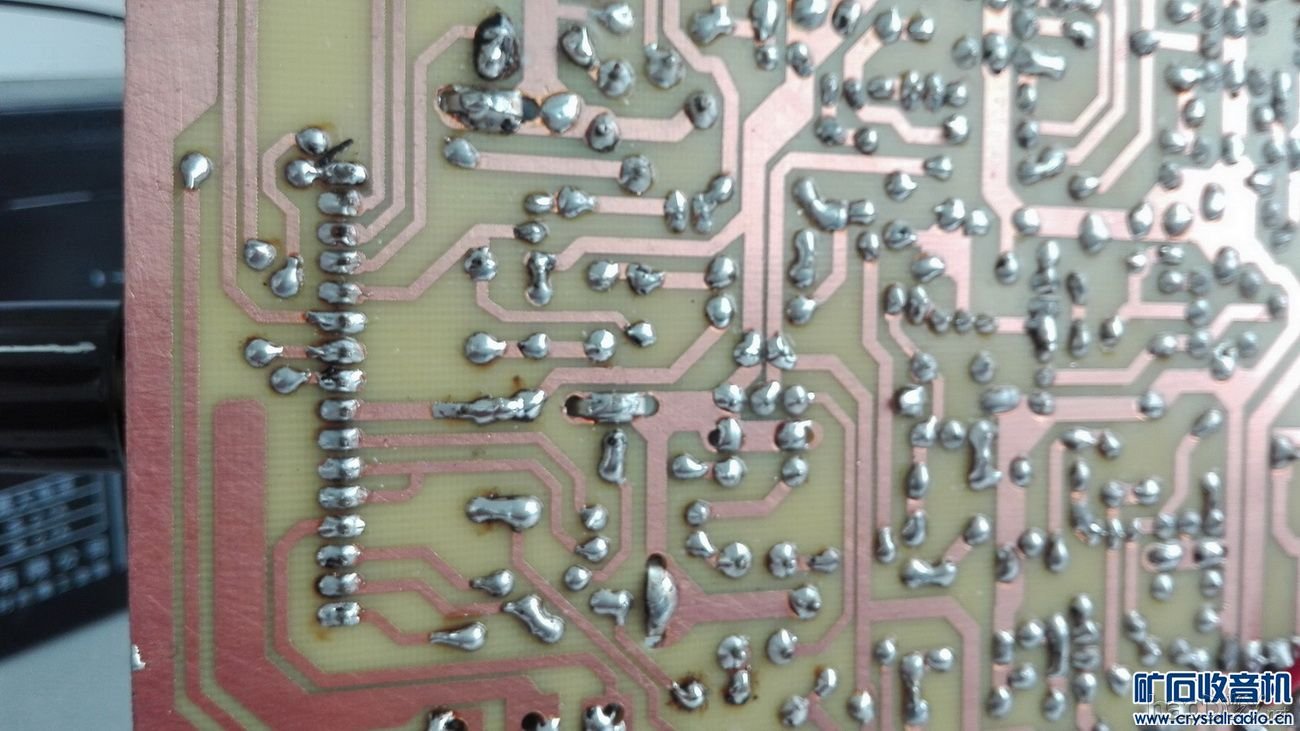

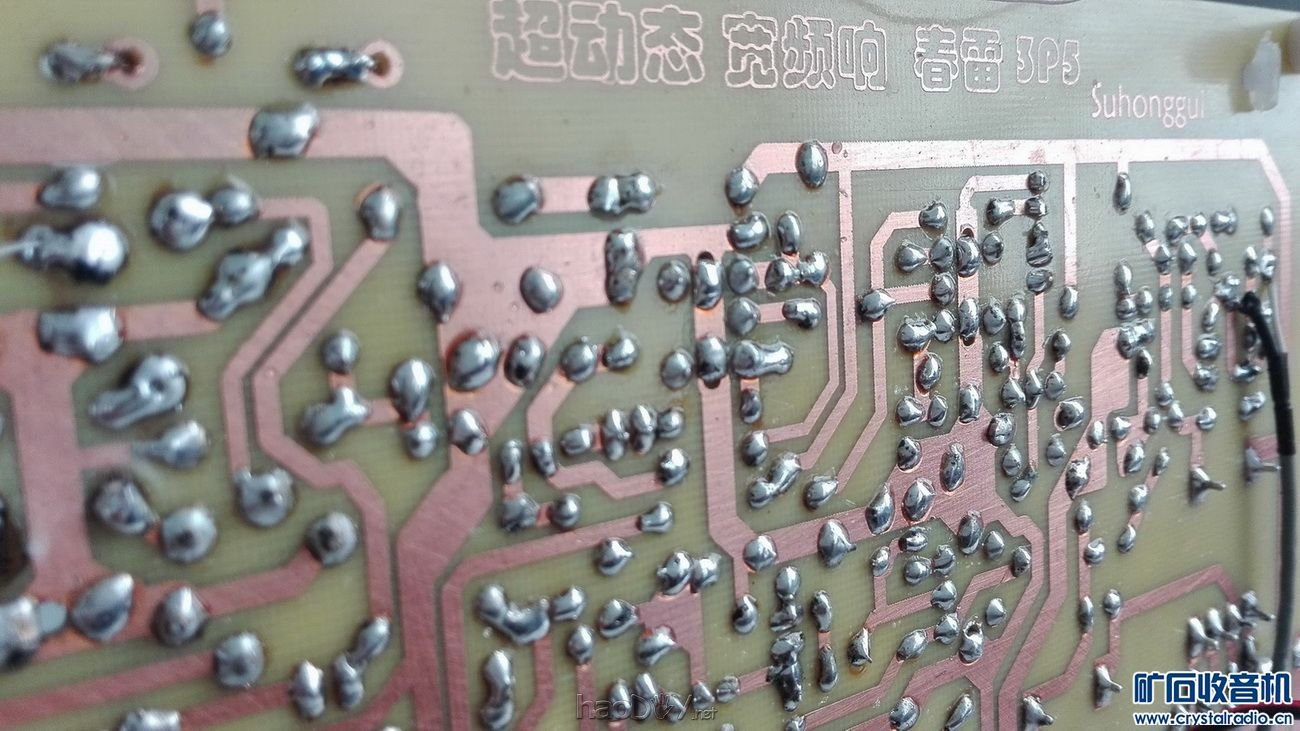

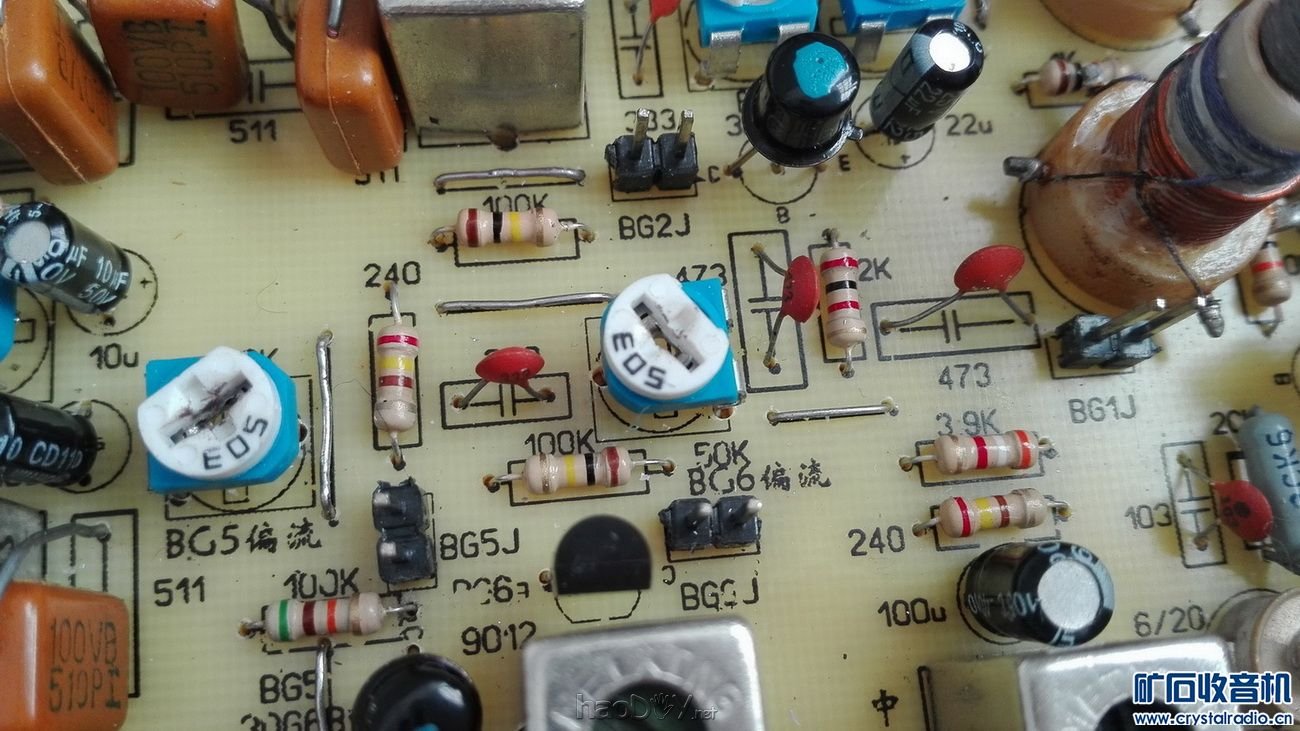

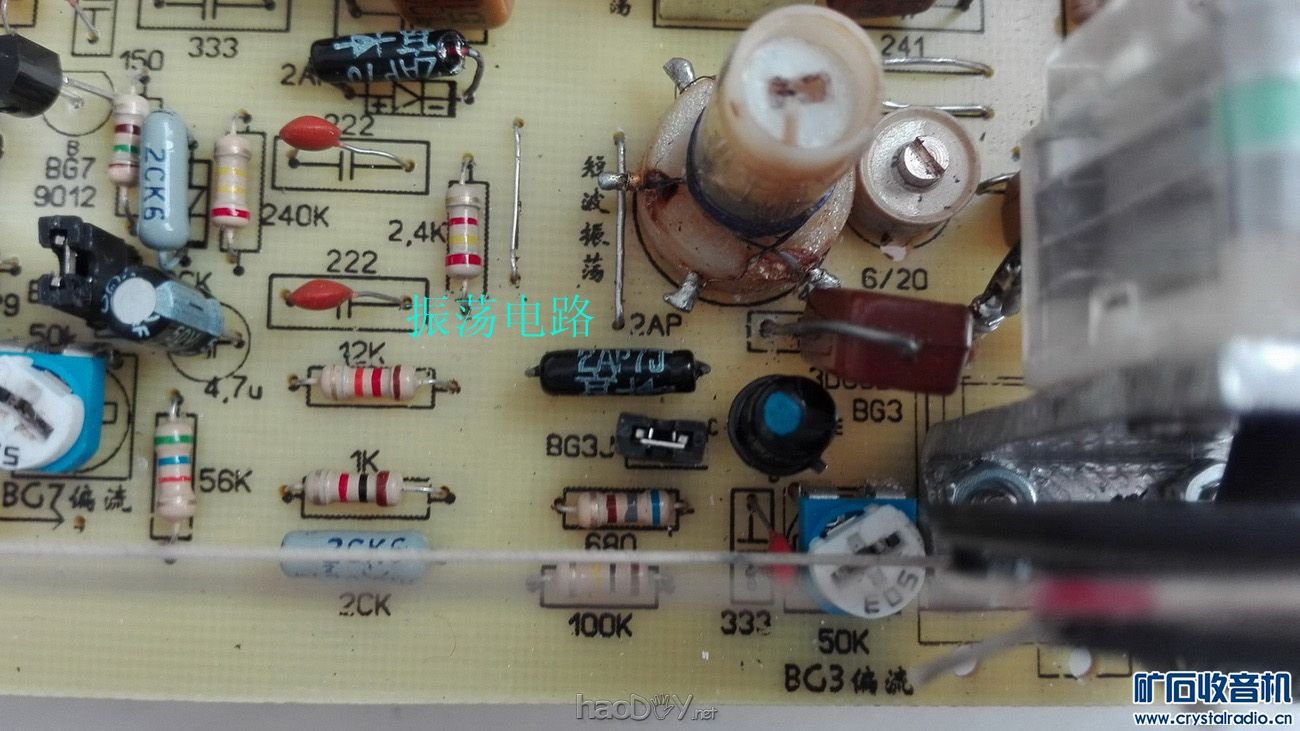

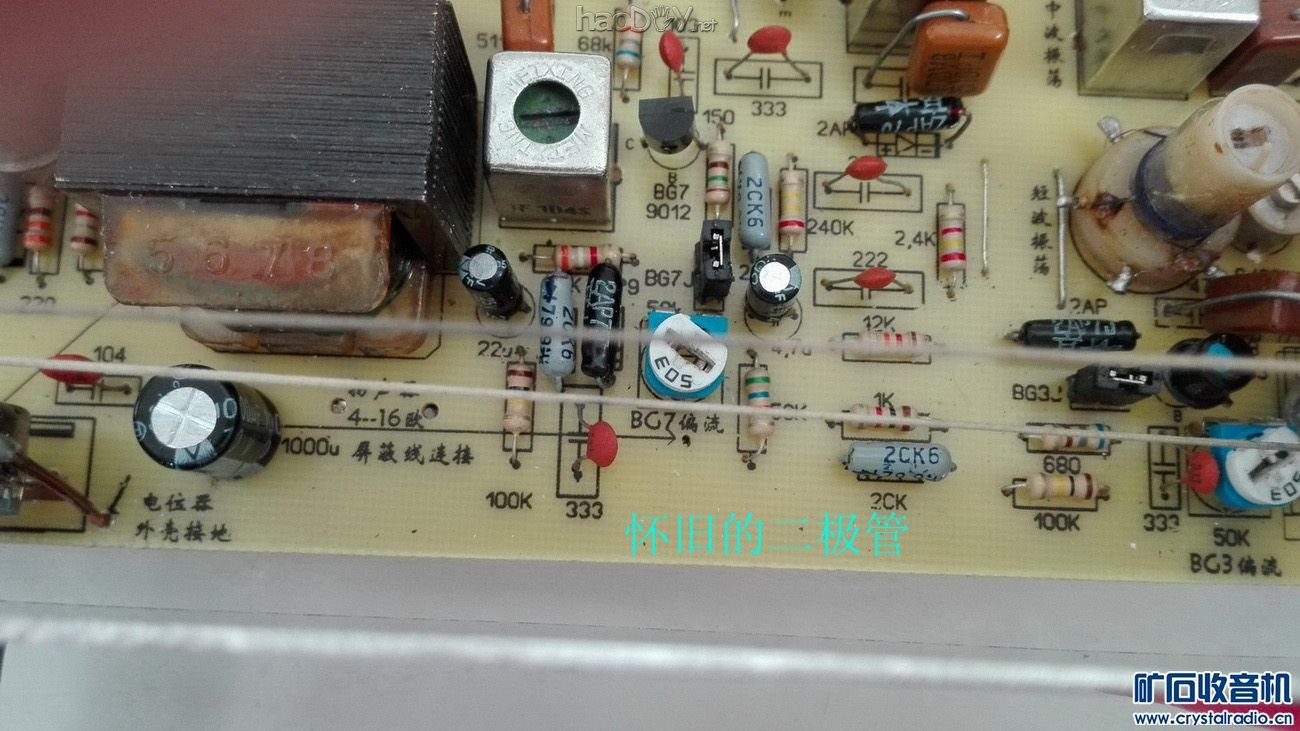

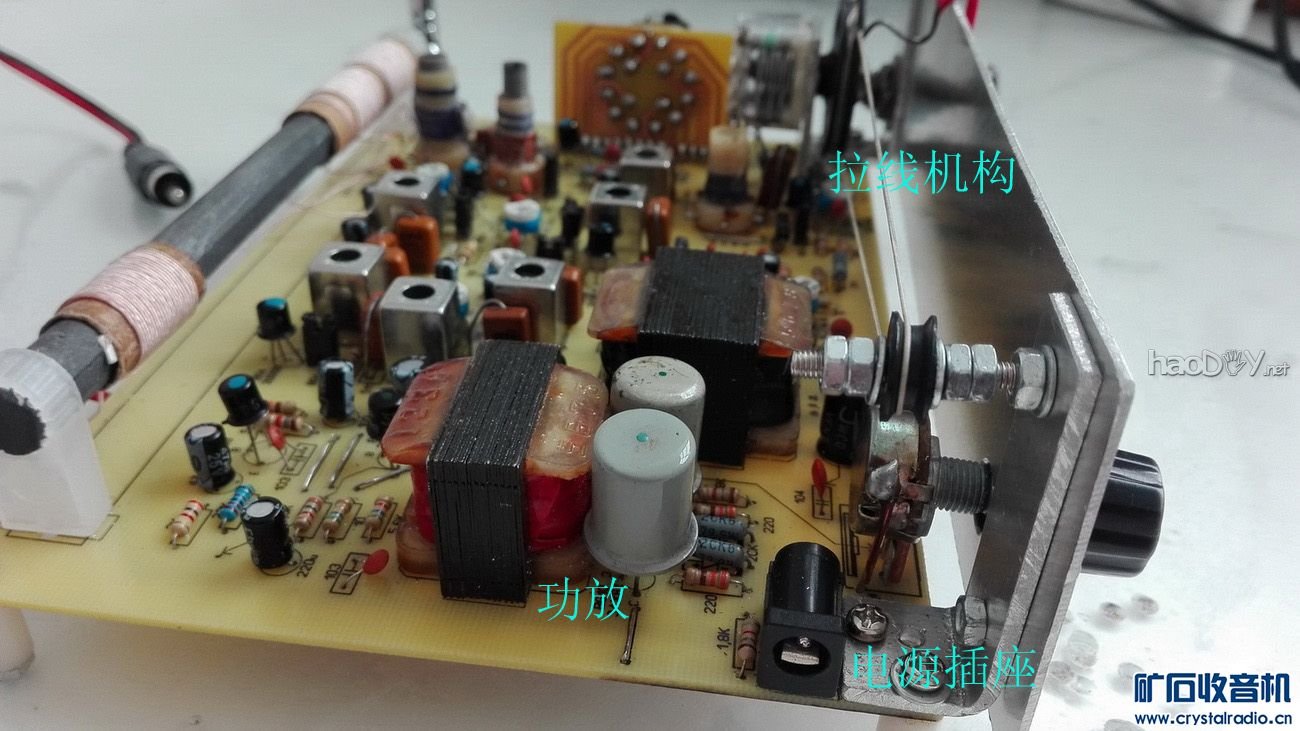

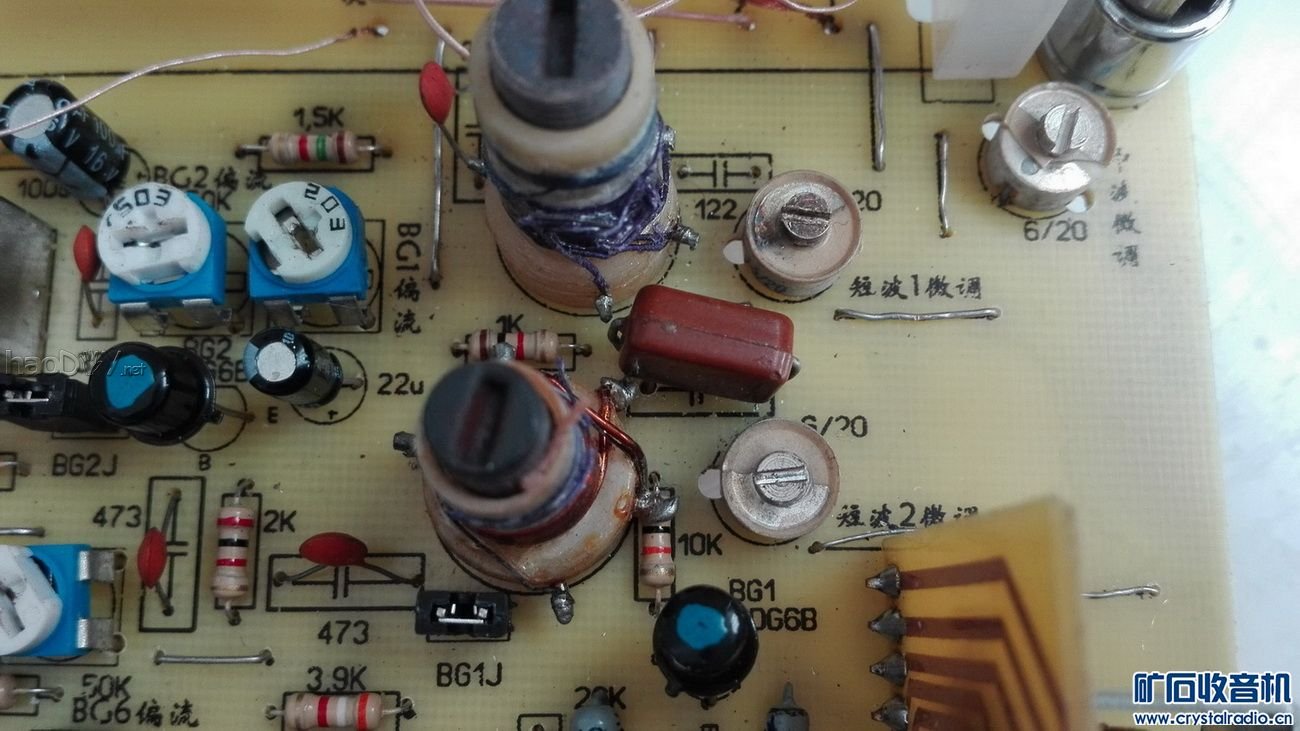

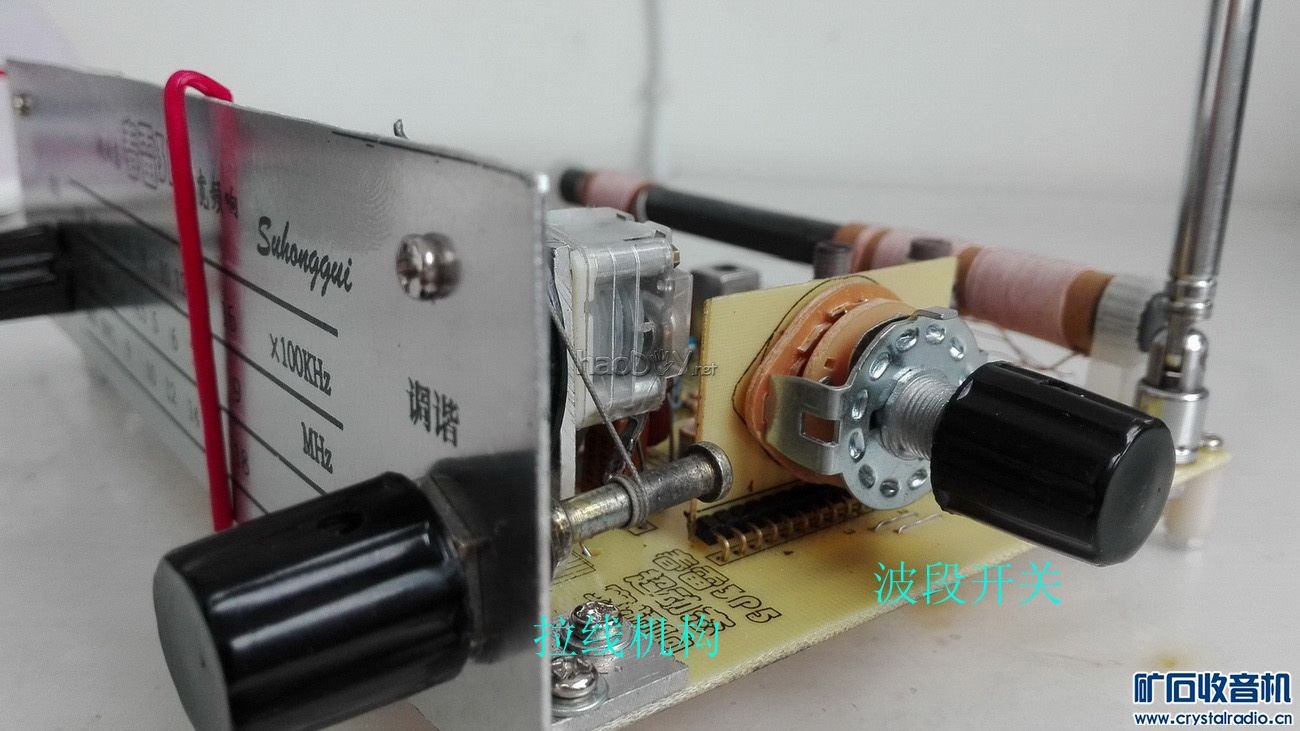

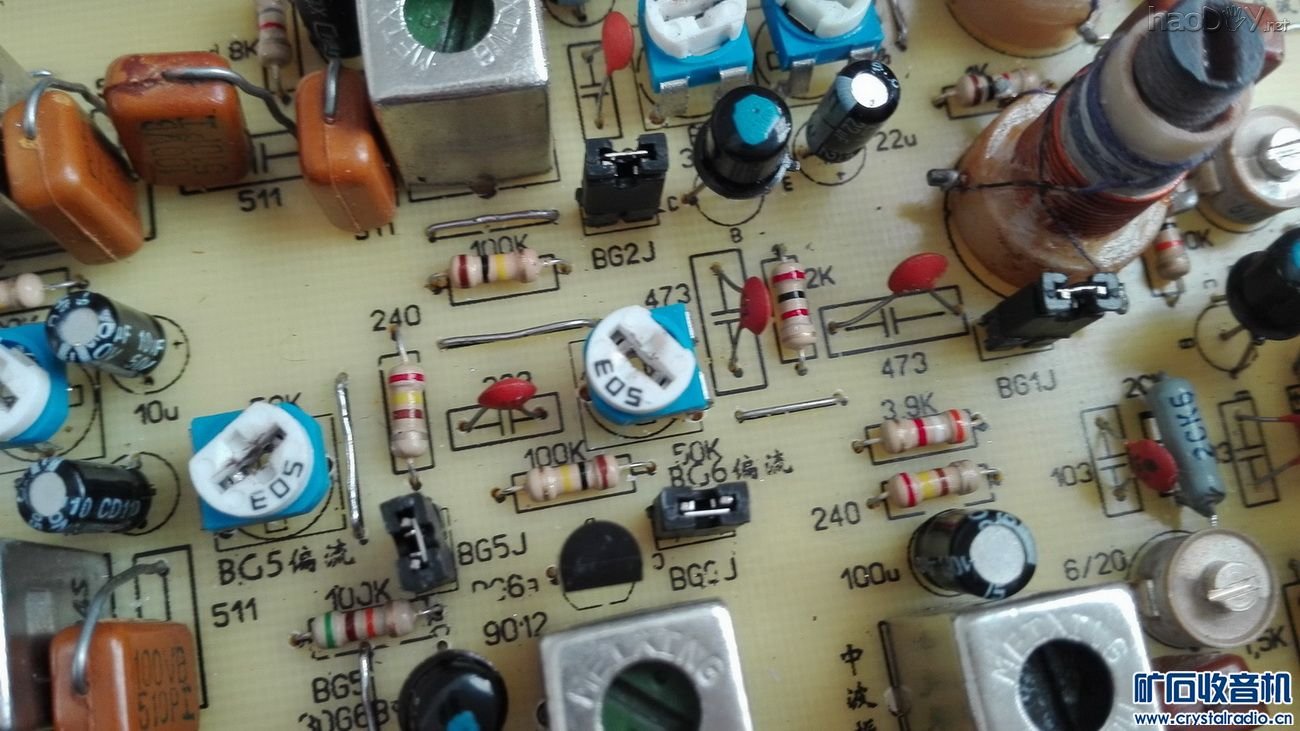

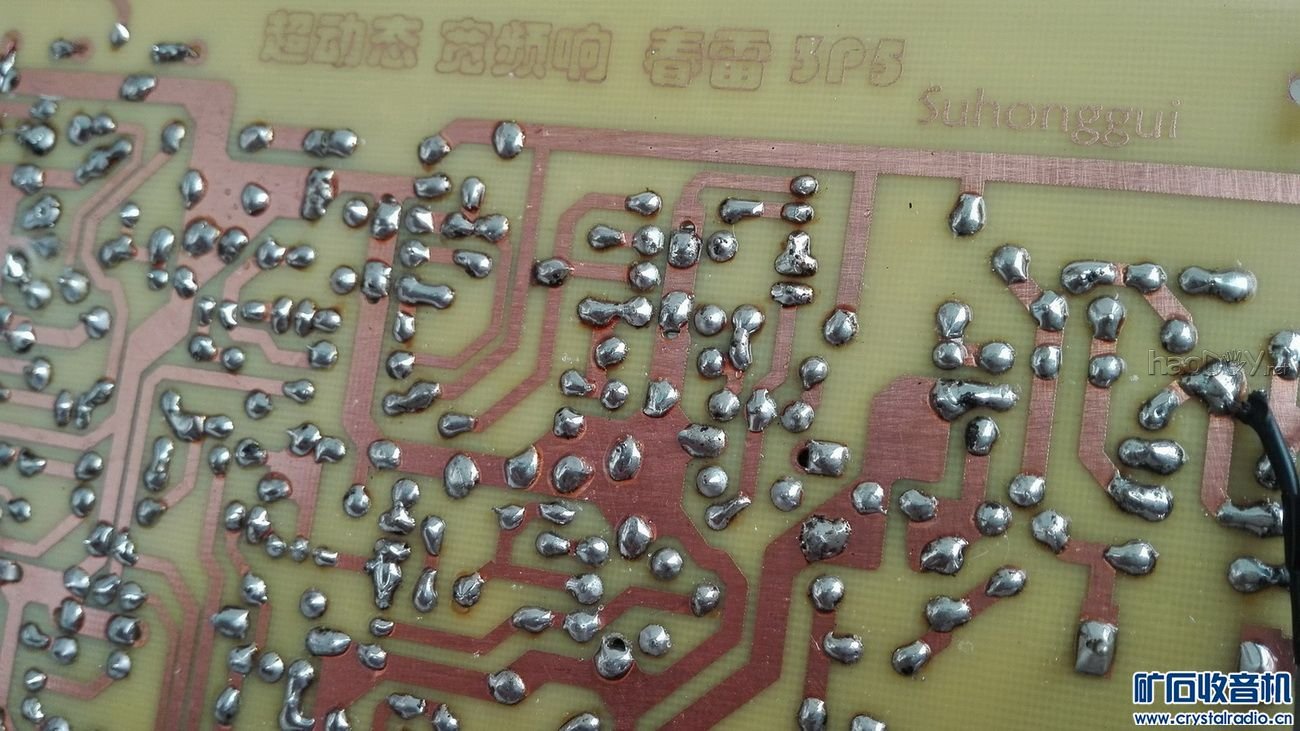

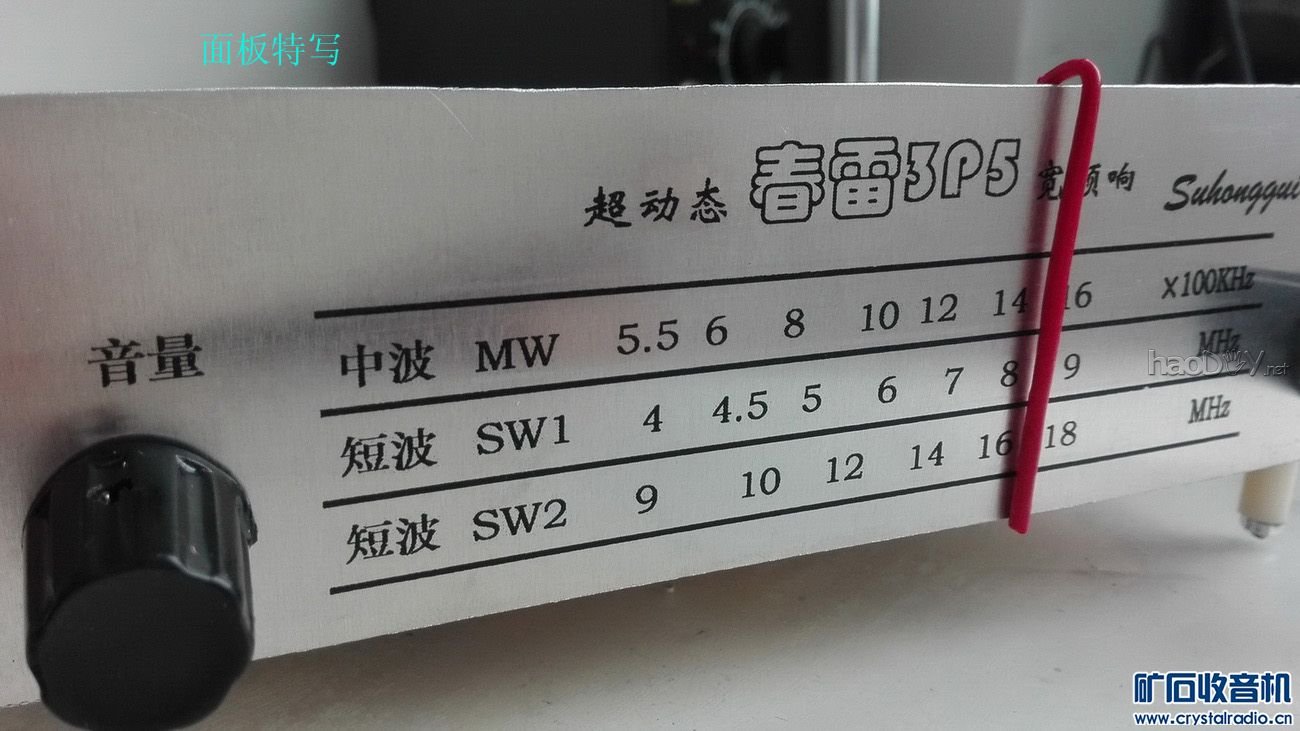

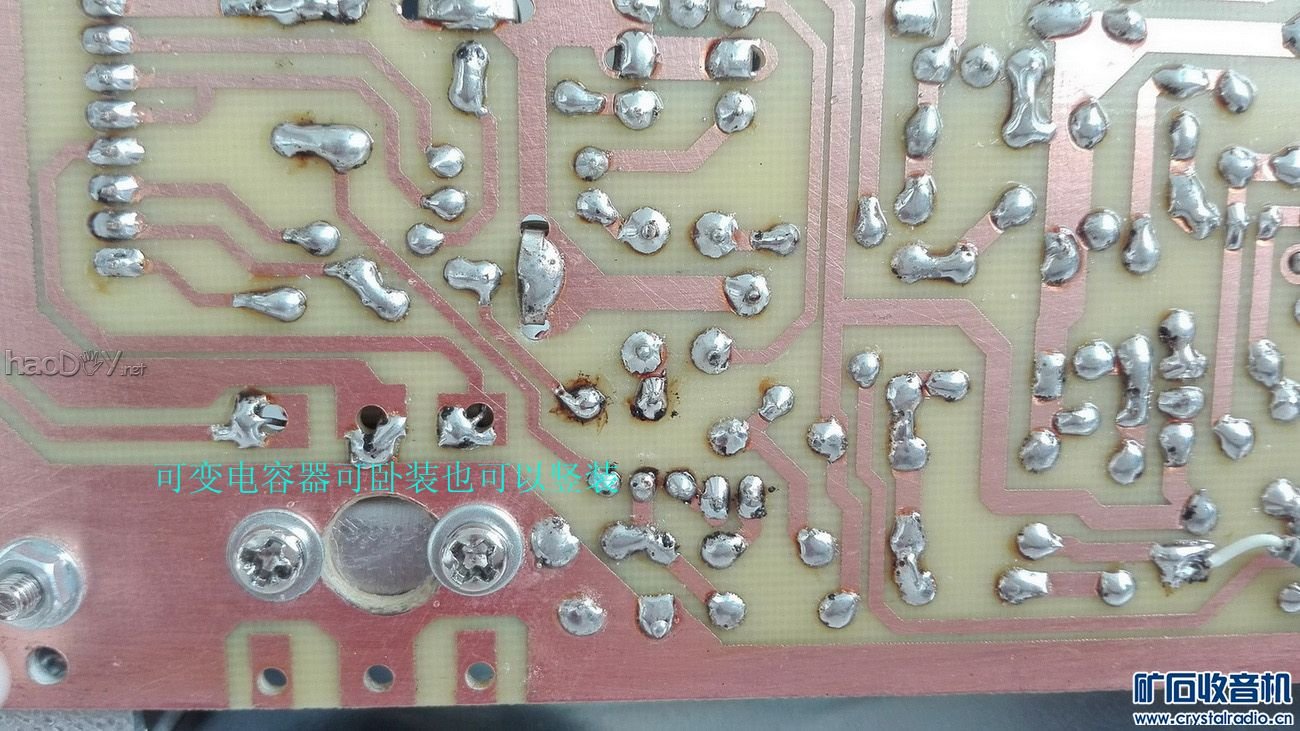

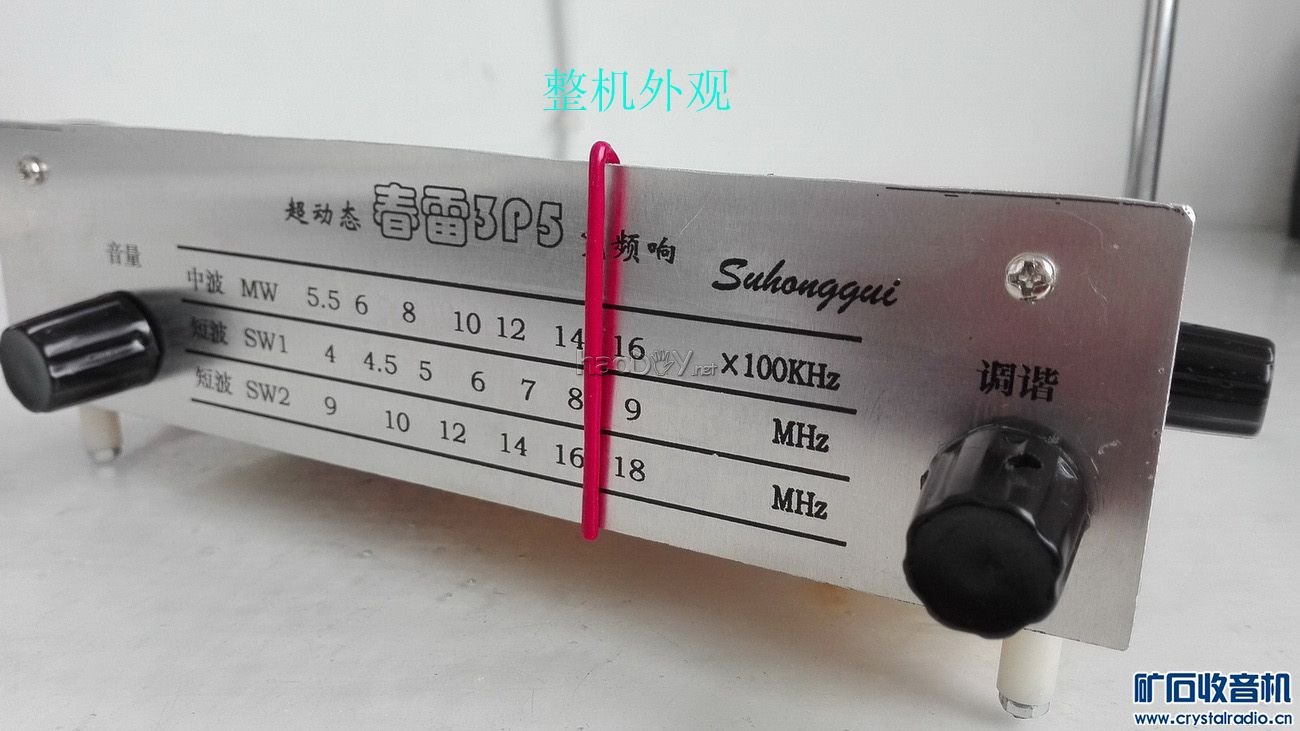

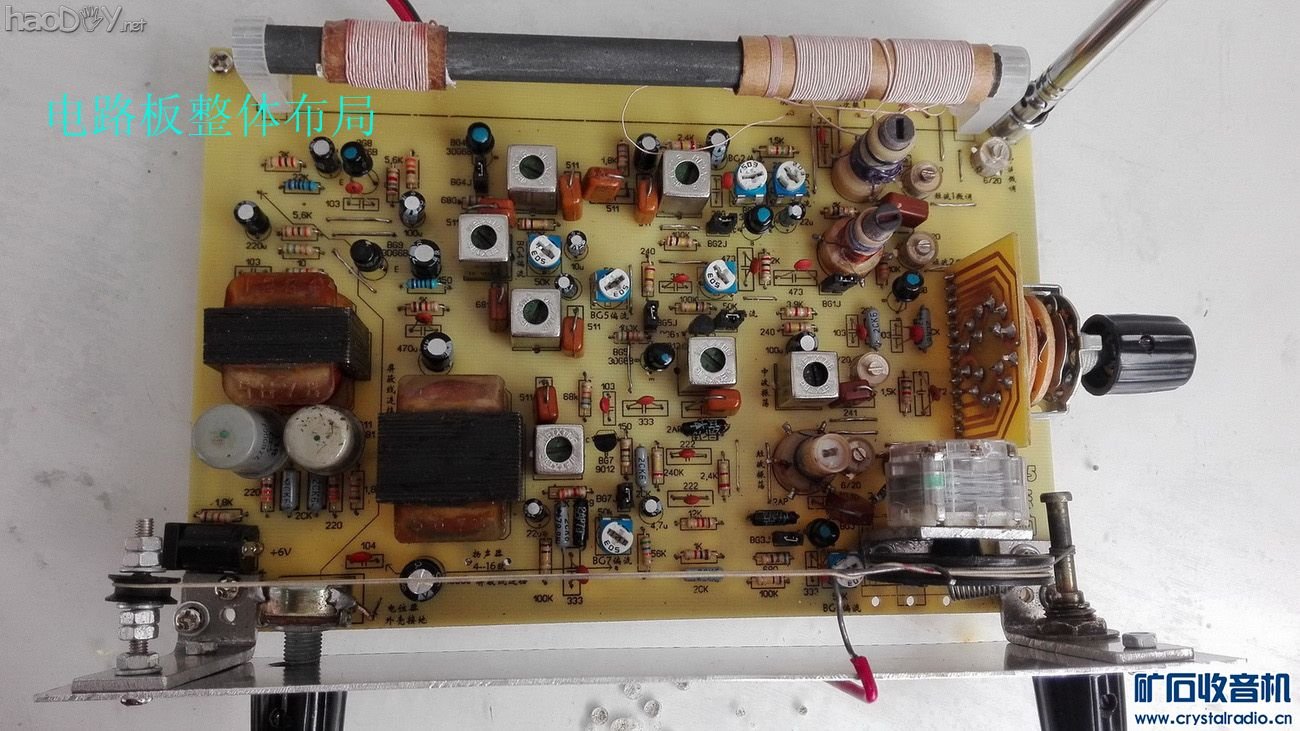

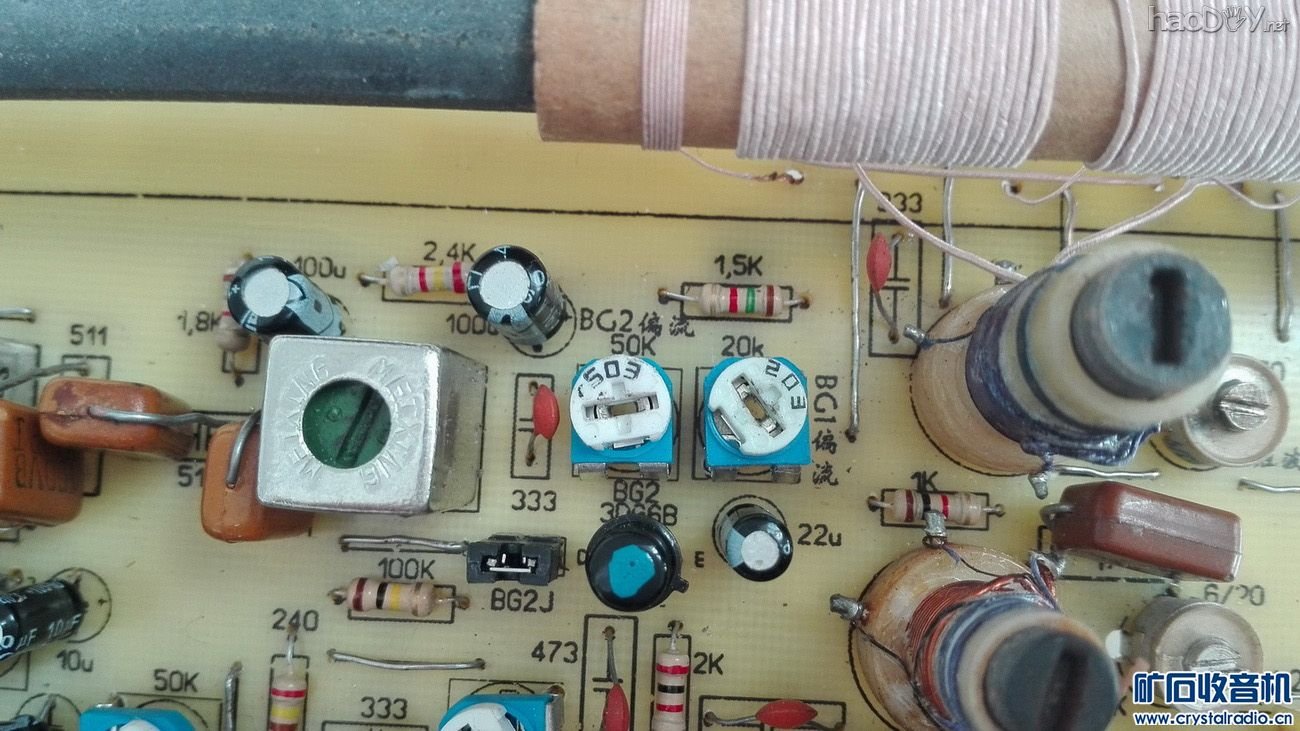

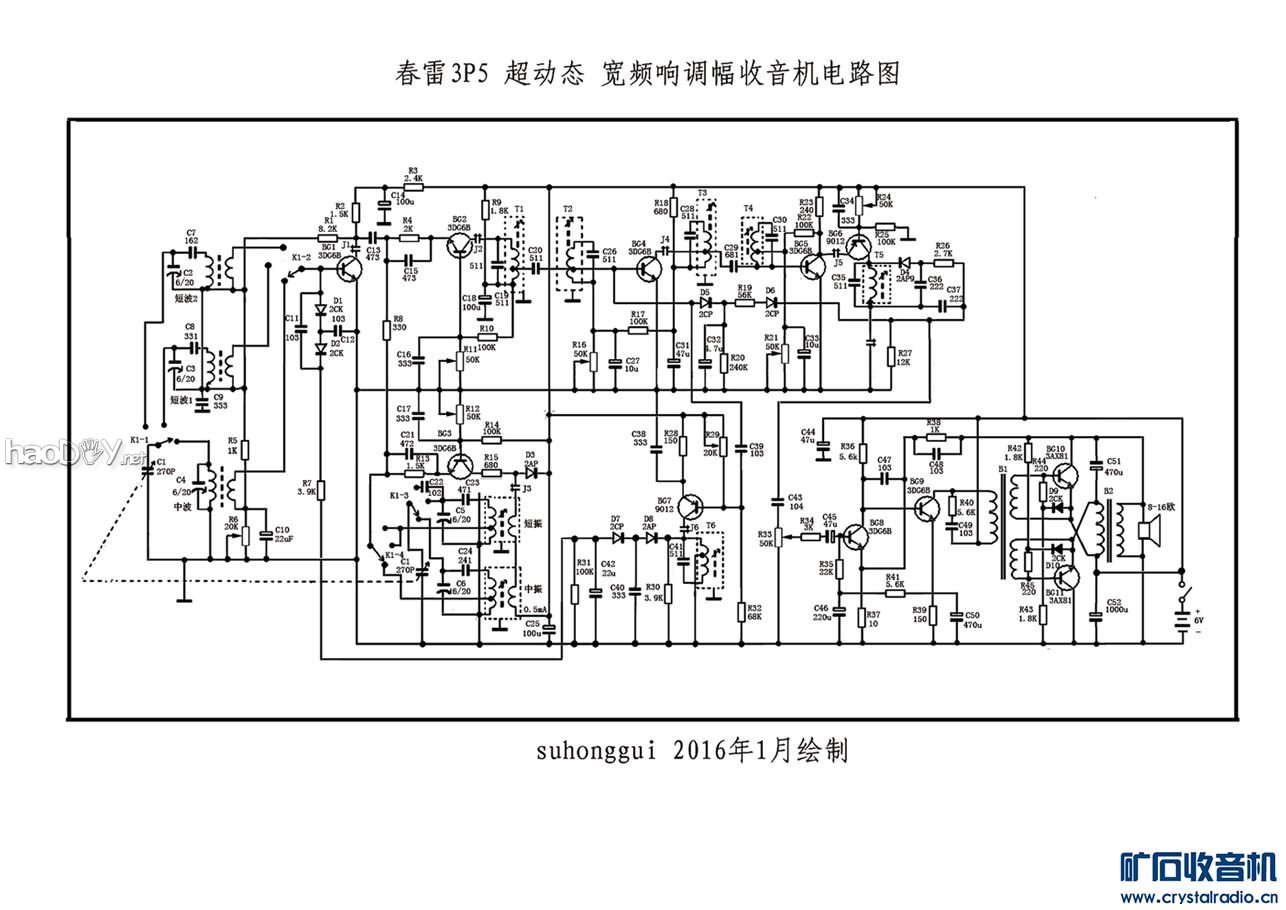

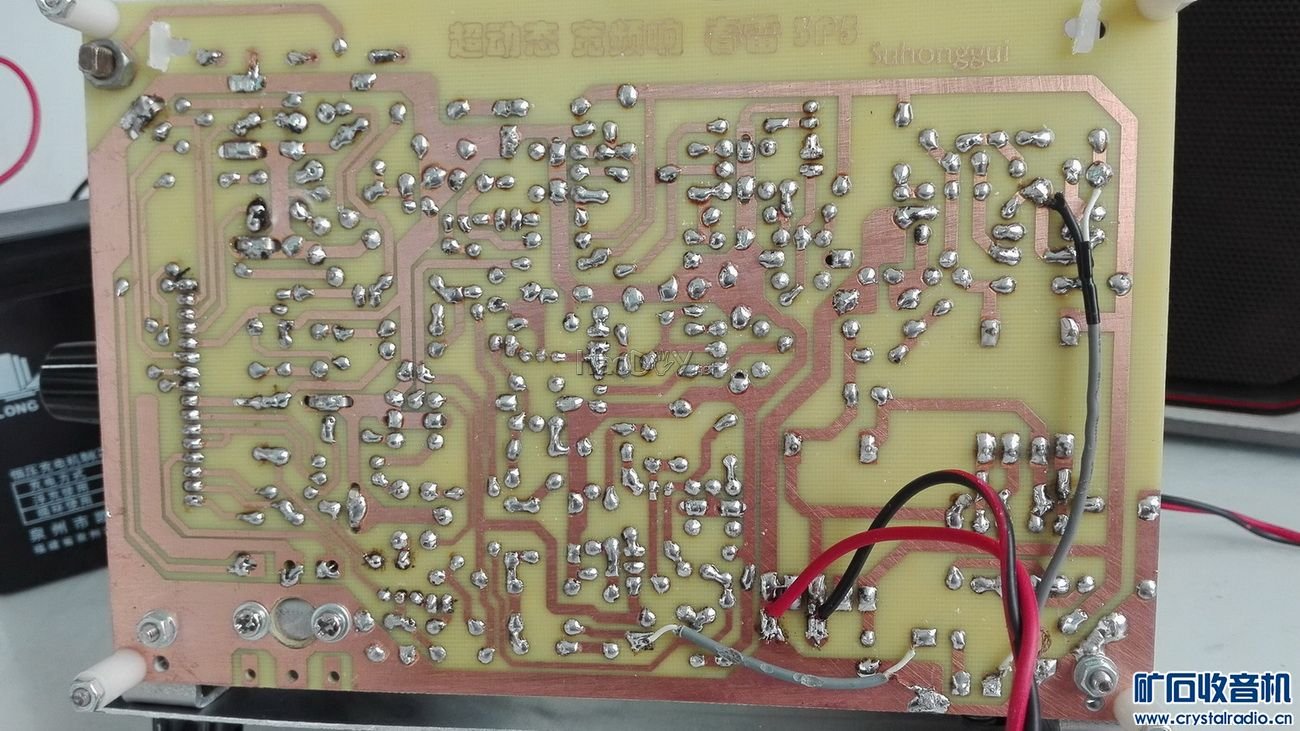

春雷3P5有一个神秘的传说，也有不少爱好者想复制春雷3P5，我也是其中的一员。在矿坛也有不少坛友制作和复制了超动态 宽频响收音机。前一段时间，我按照春雷3P5和超动态宽频响的原图各制作了一台实验机，经过两台机的实际使用和对比，认识到了3P5与超动态宽频响两者之间的共同点和不同点，其实春雷3P5与超动态宽频响的高中放电路基本是相同的，在功放电路上，3P5电路采用的是交叉并联推挽功放，而宽频响、超动态电路则采用的是普通的OTL功放，但在高放AGC控制方面超动态、宽频响电路要优于3P5，在功放上3P5电路要优于超动态、宽频响电路。因为3P的5交叉并联推挽功放电路可在4.5V供电的情况下，其不是真功率可达1W，失真度小于1％，电压降低到3伏也能工作。这个电路不要求功率管的β配对，在极端情况下，如β相差10倍，失真度仍小于5％，配对良好时失真度是0.12％，3分贝频响12.5～15000Hz, 用16欧姆扬声器输出功率是722毫瓦。这个电路后来被期刊广泛介绍，在三厂大家称之曹氏功放。 为此，本人取其3P5与宽频响两者之长,制作了一台改良型春雷3P5三波段收音机，并对电路及安装作了一些现代化的处理。 一是短波振荡采用了二次倍频，两个短波使用一个本振，短波振荡频率设置在4.465MHz---9.465MHz，其振荡频率高于短波Ⅰ4MHz---9MHz一个中频，短波Ⅱ 9---18MHz采用了本振倍频和串联本振垫振电容，使其短波振荡的二次倍频经过垫振电容调整后的频率高于短波Ⅱ一个中频，这样处理后在不影响性能的情况下减少了电路的复杂性； 二是采用春雷3P5的输入回路和振荡的调谐模式，采用了270P×2的介质可变电容器，克服了采用空气可变体积大、价格高、货源少的缺点； 三是是采用了新型的排针式波段开关，将波段开关和连接线直接制作在电路板上，克服了原始的波段开关琐碎复杂的连线方式，使三波段的收音机没有一根飞线，使DIY者安装方便快捷而准确； 四是采用了排针和短路帽及微调电阻，大家知道焊接完后的电路还需调整各级晶体管集电极电流，这也是一件很烦琐的事情，为此我采用两针排针来作为集电极开路口，并且每个需要调整的偏流电阻采用微调电阻，这就可以在不需要翻转电路板的情况下快捷的调整偏流，在测试调整完电流后，将排针的短路帽插入排针即可接通电路，不再需要焊接开路口。 五是此机采用裸体开放式设计，为了习惯性的右手调节可变电容器旋钮，则将高频部分安装在电路板是右边，塑料介质可变电容器设计可以卧式或立式两种方法安装，立式是采用L型支架将可变电容器立着安装，有利于安装拉线盘。 六是所有的晶体管基本都是采用国产老型号，三极管：3DG6B、2Z800、二极管：2AP7、2CK16，谐振电容器都是采用国产老型号的云母电容器。 使用试听情况： 采用6V蓄电池供电，最大不失真功率达1.5W，且高音清晰，低音浑厚，尤其是中波可与台式调频收音机比美，中波很意外的可以收到近20个电台，比普通收音机的灵敏度高了很多，2个短波某些时段也是密密麻麻的电台信号。由于采用电池供电，其抗干扰性能明显优于交流电供电的收音机。有时间再拍视频供大家欣赏。
