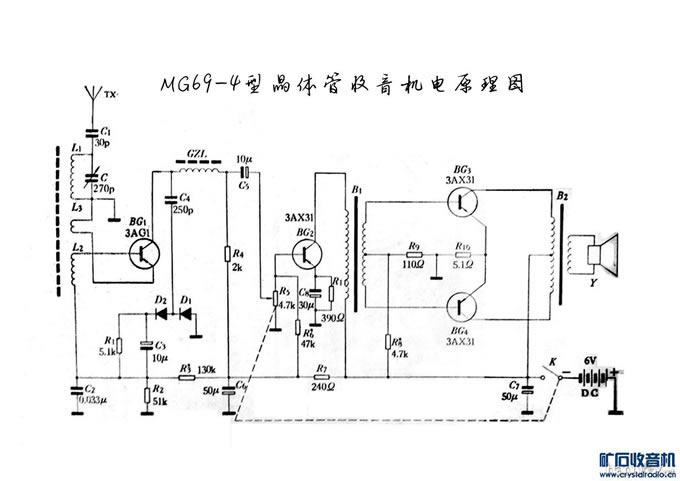

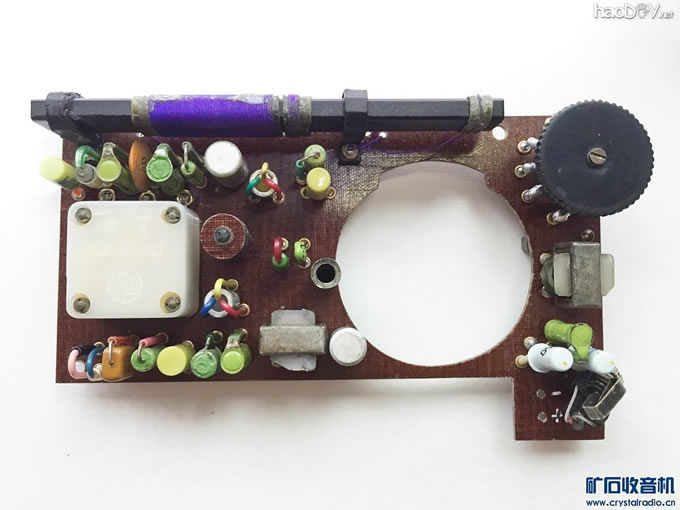

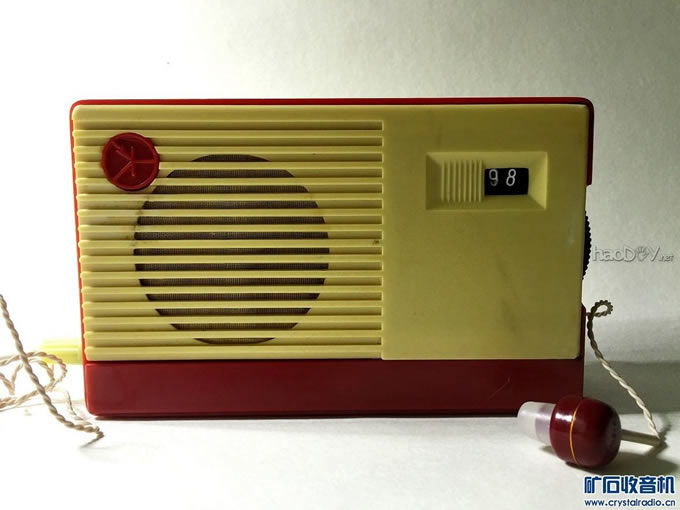

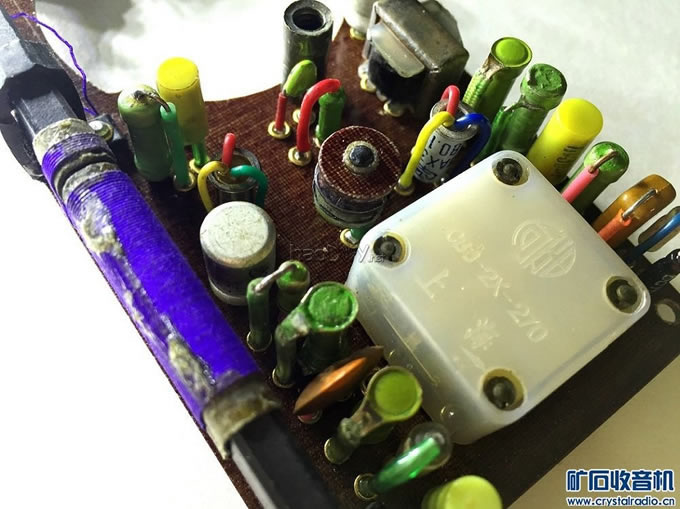

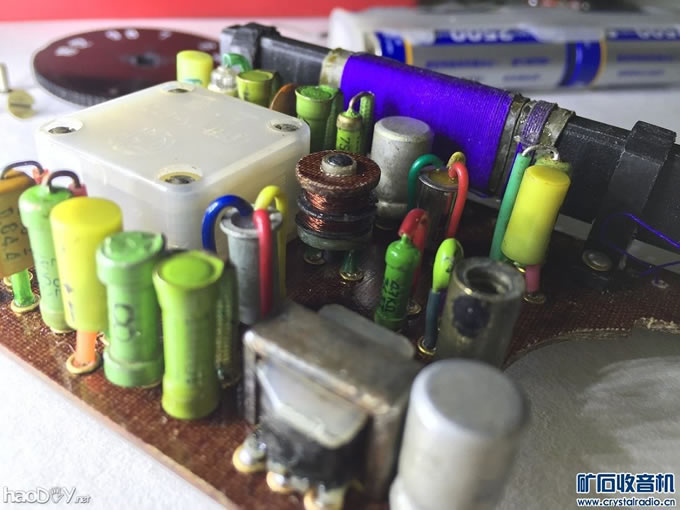

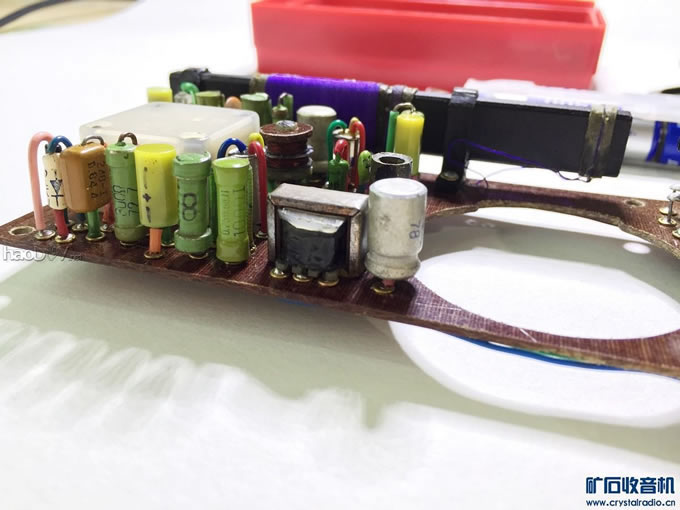

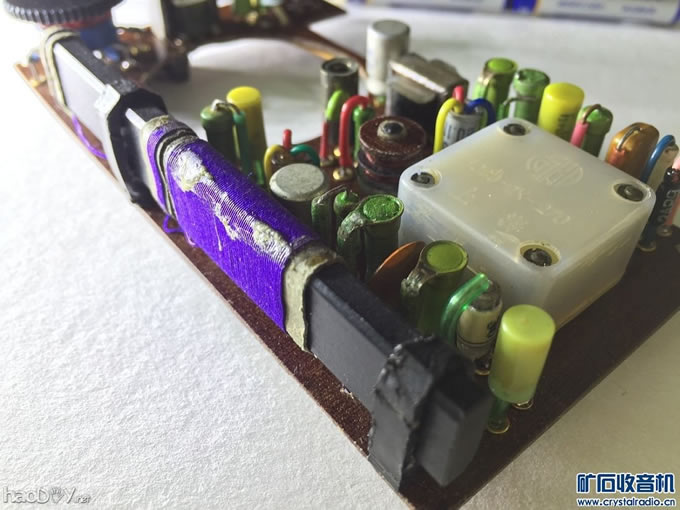

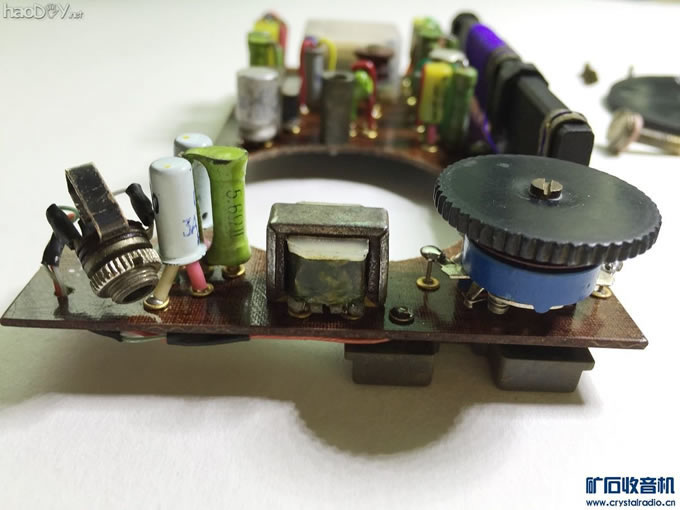

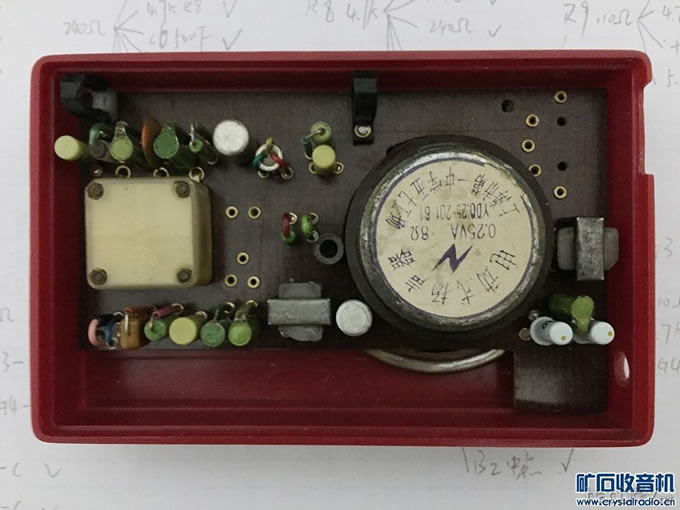

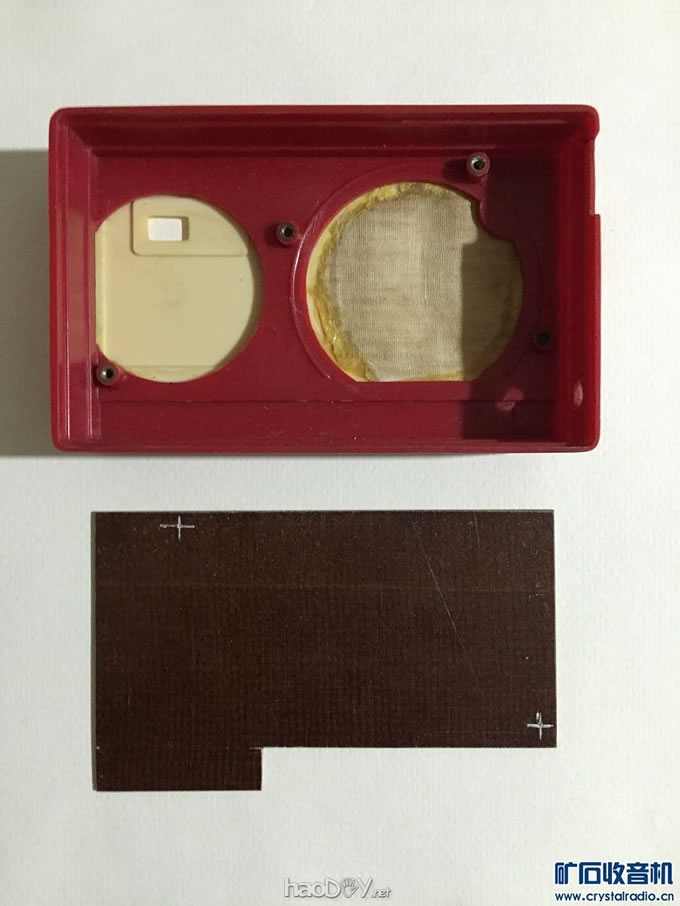

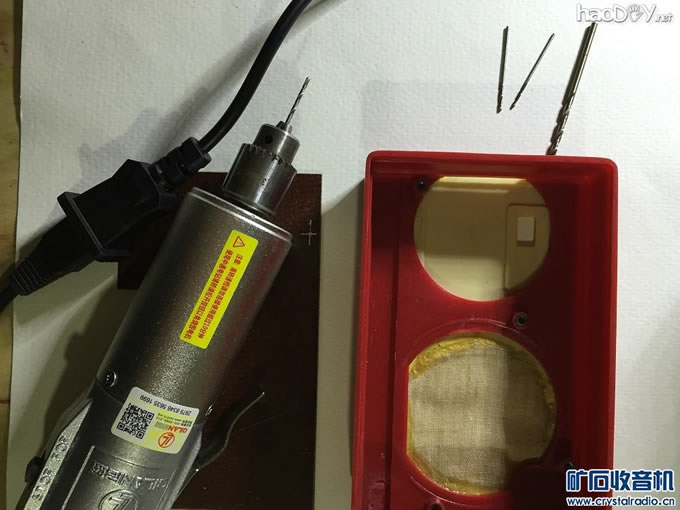

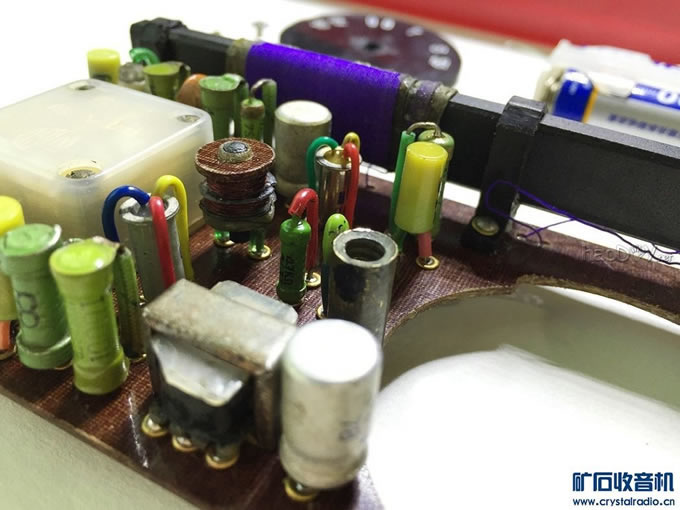

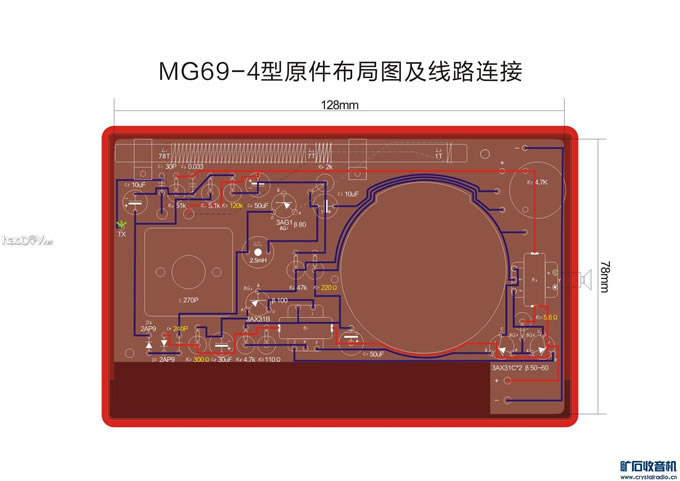

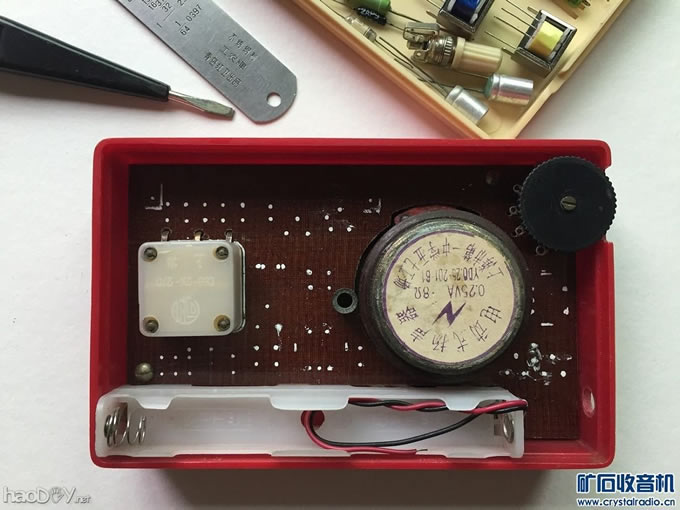

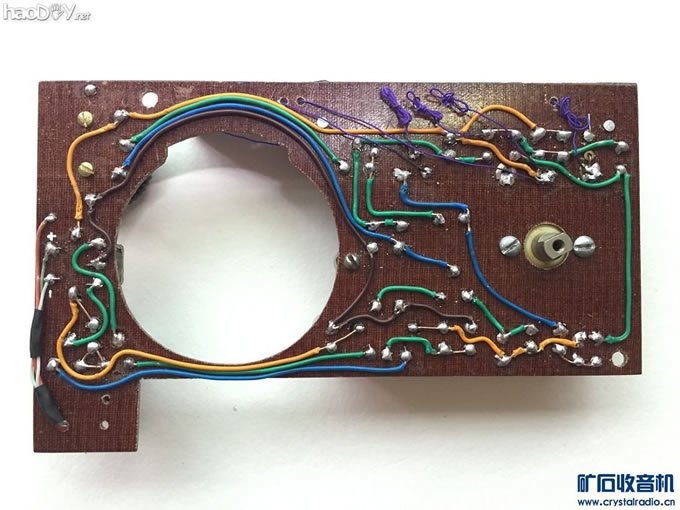

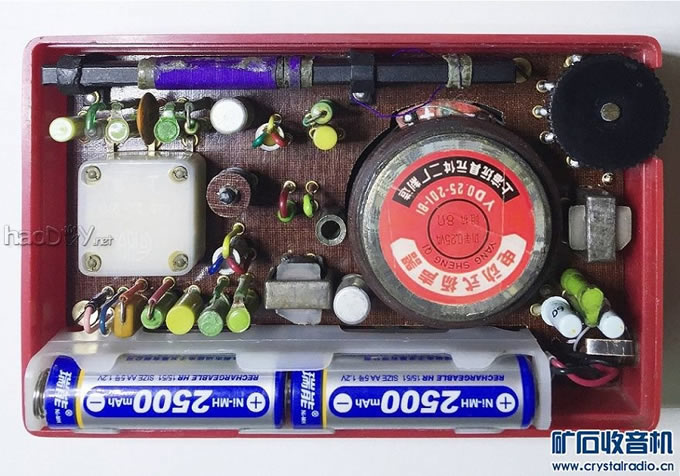

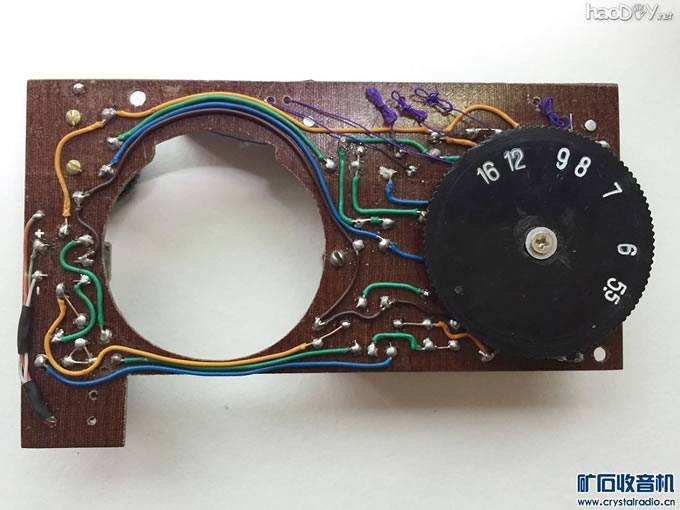

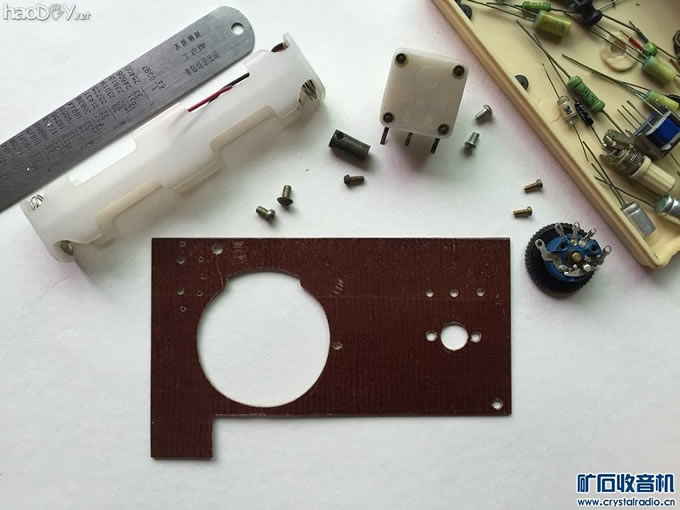

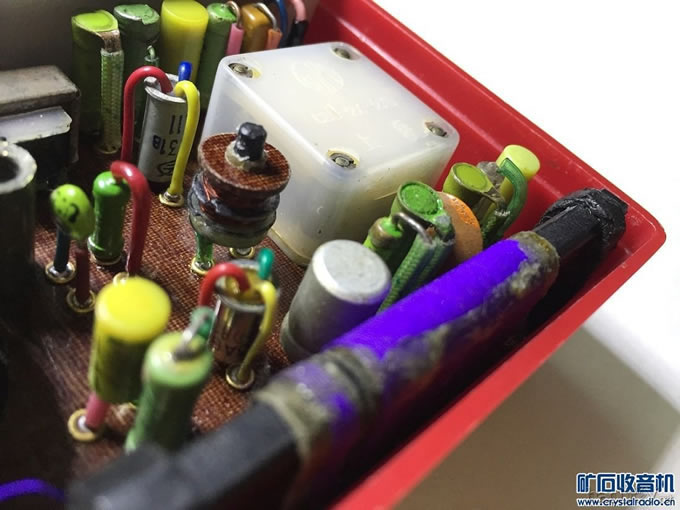

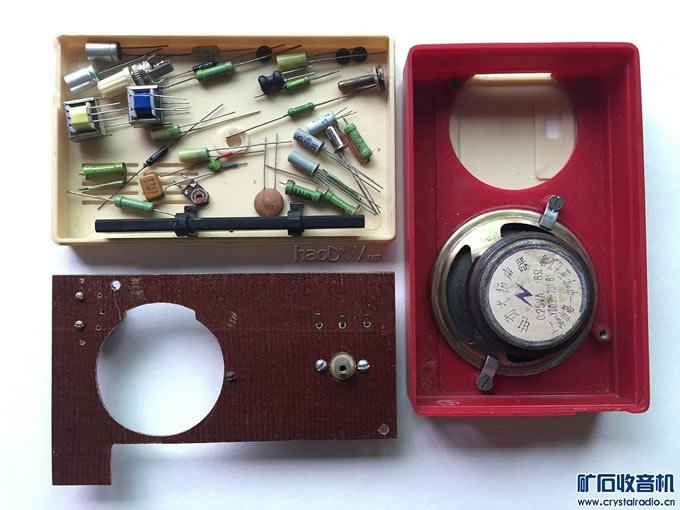

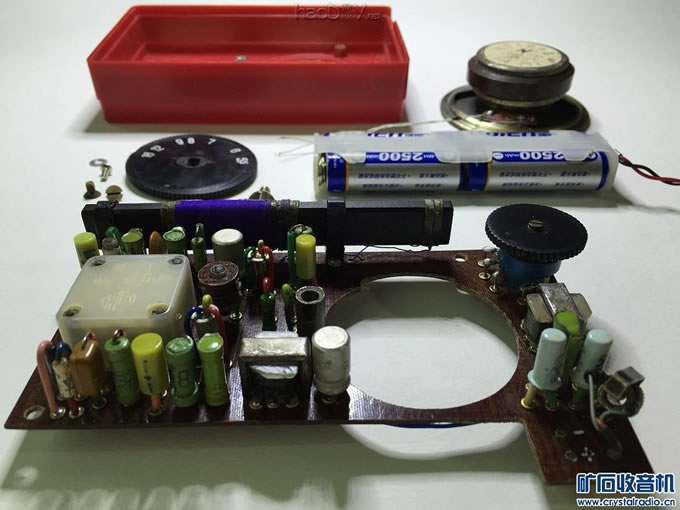

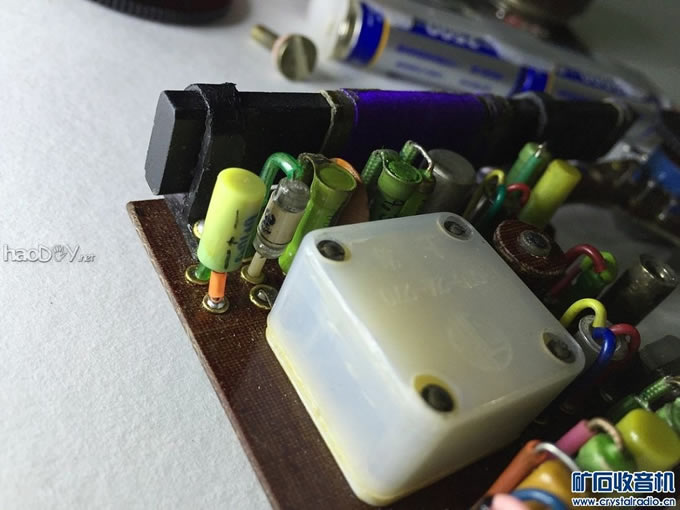

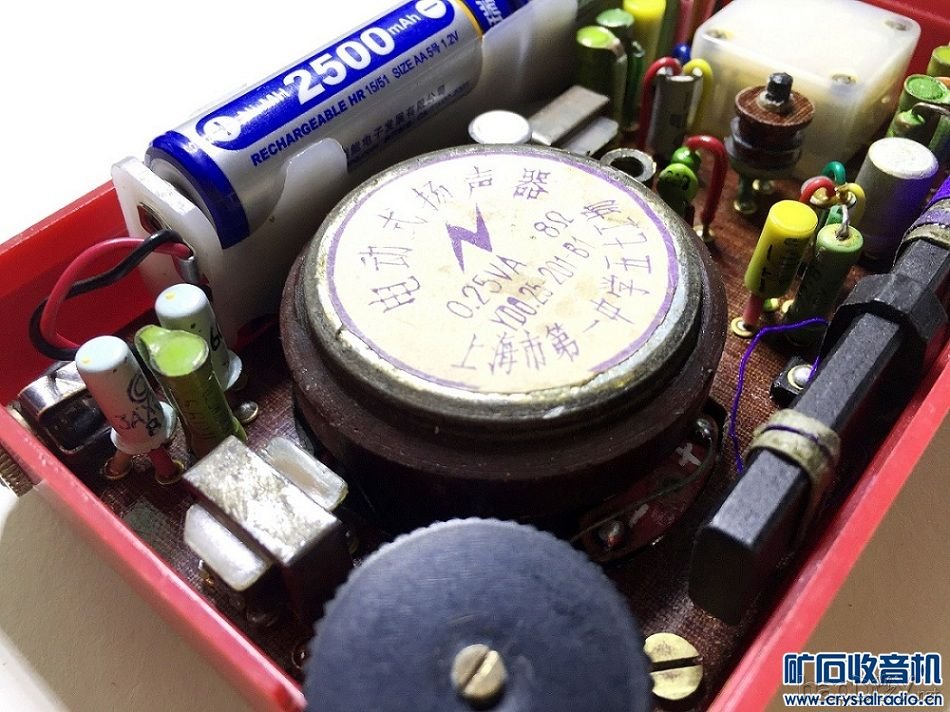

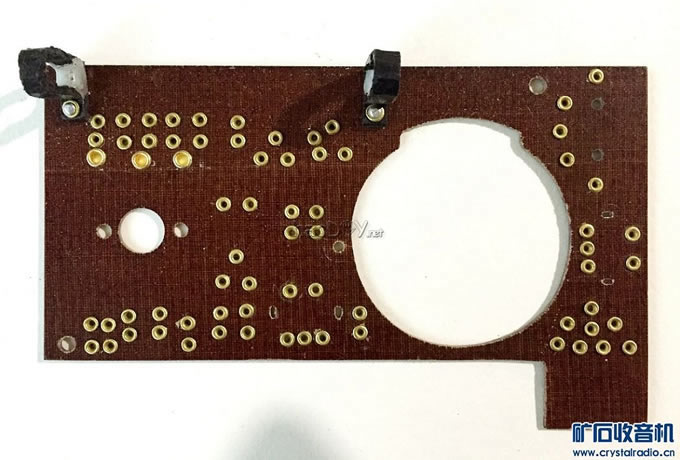

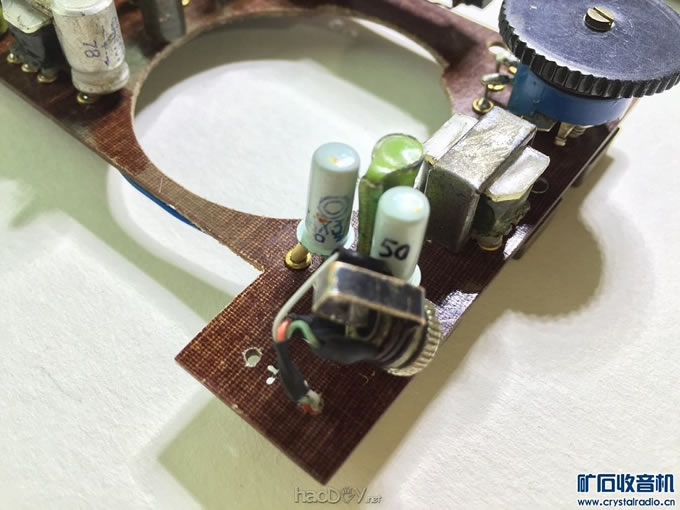

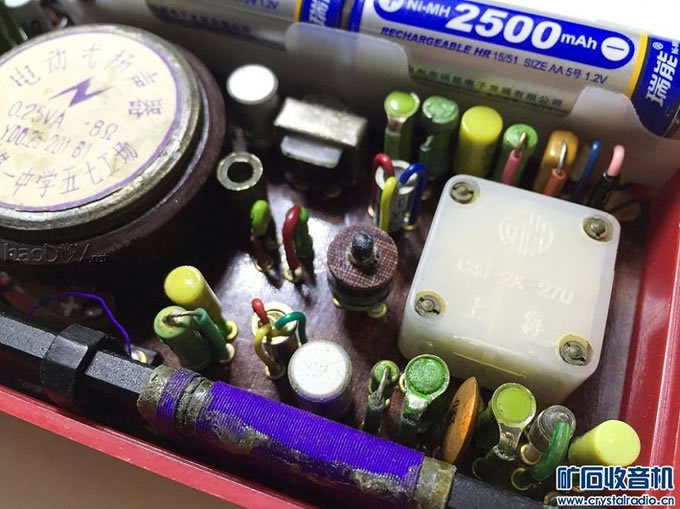

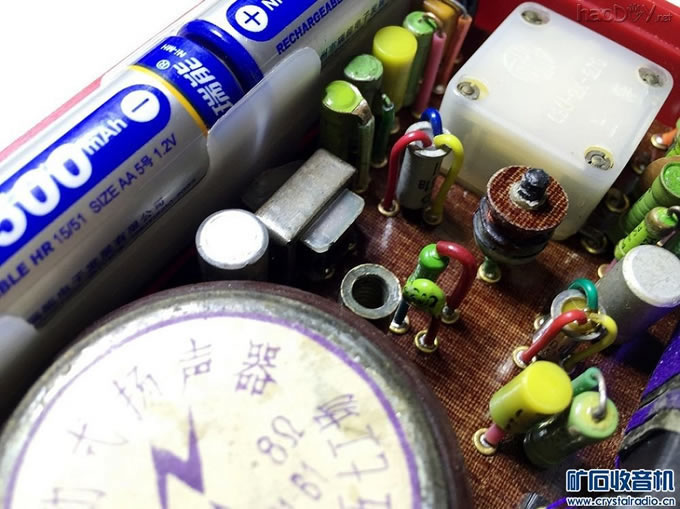

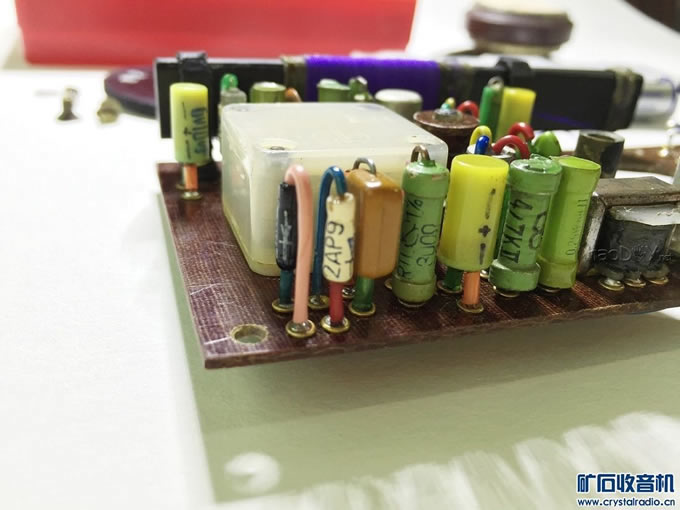

写在前面的话—— 本人85后，业余无线电爱好者，职业平面设计，于2015年的冬天公司为了给一位客户定制一部微电影，须采购反应那个年代的一系列道具，看道具清单需要用到一部五六十年代台式老收音机，还有若干的磁带，以及凤凰牌自行车等，由于拍摄时间紧迫，一天的时间必须得弄到手，我第一个想到的就是去长沙天心阁古玩市场，却不料没有想象的那么顺利，随后就想到了废品回收站，于是我一路跑了很多家，总算是找到了一台胶木壳的上海飞乐261-7电子管收音机，品相还算过得去，遗憾的是缺了2只扭，跟店老板商量了一番，以200元拿下了，立马抱着收音机就往拍摄场地跑。之前有提到若干的磁带，我的一位女同事在家里翻出她童年时购买的磁带，听说是她上学时期省吃俭用一本本买回来的，足足有差不多一麻袋，就在整理磁带的时候翻出一台方方正正的玩意，我接过一看像是一台收音机，没错，是一台72年的红星602袖珍六管收音机，她说这台收音机跟随她爸很多年，如今已经坏了，她就送我了。拍摄完微电影，一下子让我拥有了这两台收音机，经过差不多二十来天的时间，我查资料把2台收音机都给修好了，不过之前有自学一些电子类的知识，这是我第一次修收音机，从此我就迷上了收音机，也就加入了矿坛。 上半年淘到一套红色收音机外壳外壳，于是就有了DIY一台收音机的想法，利用下班业余的时间，以及周末休息的时间，总算把机子给做好了，这也是我做的第一台四管机。前辈们都是从矿石机-单管-两管-三管-四管…我是从四管开始的。 一开始收集了几种四管机电路，58-4型、海棠TR-401型、65-4型、67-4型、MG69-4型、P694型、69-4A型，最后选用是“红宝书”电子技术讲座（三）《晶体管收音机》第41页，1969年设计的来复再生四管机MG69-4。这个电路包含两极晶体管温度补偿（第一级晶体管发射极增设R1 / 5.1K/并联C3 / 10UF电容，第二级晶体管发射极增设R11 / 390Ω并联C8 / 30UF电容），除此之外与其他四管机电路原理差不多，都是再生、来复、倍压检波电路，该机再生由晶体管BG1发射极引出1-2圈为L3，前辈这样设计既反馈强，又可以省一只半可变电容，同时再生也相当平稳，比较有特色和一定实际意义，是典型标准四管来复再生电路。元件全部采用真正的老元件才能不光从外表，而打心里感觉回到了过去。 电路图  可变电容是拆机的上海向阳牌CBM-2X-270P双联，取一联用。试了几只拆机的就这支没有咔嚓的声音，好多旧可变电容极片上有杂质旋转时有咔嚓声。 磁棒选用10X100mm扁型磁棒，两只磁棒骨架也是拆的以前老机器上的骨架，线圈初级绕78圈为L1，耦合间隔3毫米6-7圈为L2，再生1-2圈为L3，再生线圈我只饶了一圈就非常好。 BG1高频部分我从一堆三极管门403、3AG14（J）、3AG1中挑选了一只热稳定性好，放大倍数在65β值南通80年产的豆绿点3AG1，一开始想用我那只收藏的放大倍数不到30倍的门403可是上机后发现声音偏小，前车之鉴，前辈们建议高频增益为什么要选60-80倍还是有一定原因的。 BG2低频部分也是80年上海元八产的3AX31B蓝色点，放大倍数在110β左右，温度稳定性非常好，这一级的放大倍数不能选的太低，100倍左右特别合适。 BG3、4两只挽推选用的83年产的上海同心牌3AX31C黄色点，放大倍数都在50-60之间，热稳定性相当不错，两只挽推管都是同批次、测了下穿透电流都一样，在夏天温度30多度，放冰箱零下几度的条件下测试都非常稳定，这样能保证声音能均衡，同时也有好的增益效果。 GZL高频扼流圈，一开始想选用一只工字型成品电感，可为了复古，后来还是选用了一只以前拆机半残的骨架，已经少了一片隔片，线也断了，首先用麻袋纸基做了一块圆形小隔片，然后用环氧板做了一个底部隔片，转两只小孔插入2只引脚，中间打一只大空插正好把骨架插进去，用0.03紫铜丝绕了300圈，然后焊在引脚上，测试了一下电感量差不多2.6MH，骨架是带铁氧体磁芯的，也可以调整电感量，（查资料显示以前这种成品是60年代初期生产的专门用于再生式1-4管机的市售成品标准2.5mH高频扼流圈，磁芯为中波特性的MXO-40型，不是一般成品电感能代替的！那时超外差机还未普及。印象中在7-80年代这种成品就很少见到商店出售，那时候在北京各个电子元件门市部大小商店都没看到过。使用时在电路板开约3mm圆孔，竖向把有塑料轴突出的一端插入圆孔之后背面热铆/腊封/漆封..均可。装一台真正的怀旧来复再生机，少了这个总感到很大缺憾和少了许多感觉......） C6、C7两只50uf大电解都是选用的78年产的北京牌拆机电容，虽然品相没那么新净了，但我测了容量刚好是那么多，京城牌的东西还是挺靠谱的。其中C8一只30uf与C3、C5两只10uf选用的全新塑料外壳电容，唯一遗憾的是，可惜没有生产年份，但是据我了解，塑料外壳的电容也是“老家伙”了。然后检波高频旁路电容C2选用的是一只0.033大瓷片电容，这支电容选0.01-0.033uf都可以。C4高频耦合倍压检波隔低频电容选用的是一只84年产的240P云母电容，这支电容不能选得太大150P-330P都合适。C1为TX天线连接电容，可有可无，我也找了一只30P（中工牌）的聚苯乙烯老塑料电容。 电阻选用4只领带式扁脚、5只大绿袍、1只老温敏电阻，都是六七十年代产的拆机货。 检波二极管2AP9一黑一白，选一黑一白纯属好看，白色的也是收集的一只收藏的管子。 音量电位器是买了一只老的全新的4.7K蓝色带螺丝的，这玩意不便宜，以前8.5元买的，现在还涨到12块了。 音频推挽输入输出一开始选用的全新的一对成品，但那种崭新的黄蓝胶带感觉装在此机上会有些变扭，最后找了一对生锈的旧挽推，经打磨除锈后使用。 电路板选用的是五六十年代常用的麻袋纸基电路板+黄铜铆钉工艺制作（此电路板目前很难找、工具是我以前在网上购买的一套文玩小电磨）），首先给几个主要的元件进行定位，可变电容、电位器、磁棒支架、螺丝孔、喇叭孔、电池卡（定位的时候我用一张纸在机壳上把空位痕迹拷贝下来。  先按照选出的零件在电脑上画好布局图，然后画好电路连接图，在布局的时候花了不少心思，也花了不少时间，得测量好零件的体积大小，又要布局美观，还得考虑以后方便检修更换零件，得做到一铆钉一引脚。还要顾及背板线路没有穿插，以及每级电路影响。 接着就是把画好的电路布局图按1:1瞄点在电路板上，该打孔打孔，该打磨打磨。同时铆上铆钉，由于我这是第一次铆铆钉，一开始铆得不够漂亮，后来剪了重新铆的。        元件上机前都经过反复的测试保证无误才上机，磨刀不误砍柴工，多测试几次还是有好处的，不至于把零件全部焊上后不响，又逐个去找原因。然后就是把元件按顺序焊接，先焊固定电阻、电容、变压器、二极管、三极管、然后把背面连接线焊好（背面连接线用的是超五类网线线芯焊接的），最后焊接GZL高频扼流圈以及调整电阻R3、R6、R8。  GZL高频扼流圈的位置我是参照该机成品机的位置进行设计的，实践证明摆放位置效果非常好。 由于4只三极管严格按照高要求选用的，所以基本按照电路图上的阻值能控制高频集电极1.2mA, 低频集电极2 mA，挽推集电极3.5mA。 焊接上磁棒线圈，旋转可变电容，还未经调整就听到电台传出的声音了，最后根据手中成品收音机调整好高低端的再生，拿在手上收听既无鸟叫声，也不哑巴，还有股电子管的胆味蓬蓬声，甚至能感觉到低音的微微颤抖。可能跟我选用的几只三极管稳定性能有一定的关系。 最后我在该机上装了一只耳机插孔（耳机插孔的引线以及喇叭的连接线用的苹果原装数据线的线芯，主要是不容易断，也非常的细不至于电路板装入机壳会凸起，把电路板压变形）。 整机的布局结构非常美观，饱满，每个元件引脚套上彩色塑料管非常的迷人。 建议想DIY四管机的朋友选择这款电路进行制作，元件选好最容易成功，之前有修过几款四管机的电路的效果要差那么一点。 最后祝矿坛第八届DIY大赛圆满成功，越办越火。 各部位图细节图以及整体图已补齐。                      |
