K241+LM386直放式收音机

时间:2013-02-28 15:13来源:www.crystalradio.cn 作者:bd4rg 点击: 次
原理： 电路由一只场效应管2SK241Y做间接缩小，缩小后的信号由两只1N60检波，检波后的音频经音量管制电位器加到低频功放IC(LM386)的输入端缩
原理：

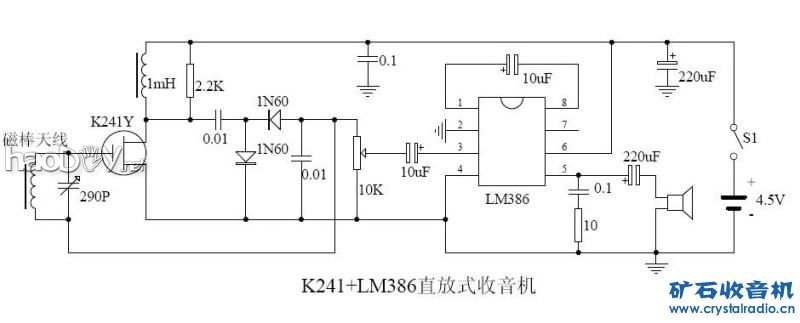

    电路由一只场效应管2SK241Y做间接缩小，缩小后的信号由两只1N60检波，检波后的音频经音量管制电位器加到低频功放IC(LM386)的输入端缩小、推进喇叭放音。
    磁棒天线线圈的一端没有间接接地，而是接在了音量电位器的上端，这样可能应用检波后直流成分来管制K241的栅极电压，，失去必定的被动增益管制成果。

特点：
    电路简略、声响宏亮。任务电压范畴宽，3V-12V都可能反常任务而无需任何调整。经实验可能明晰地收听到大概10个电台的广播。

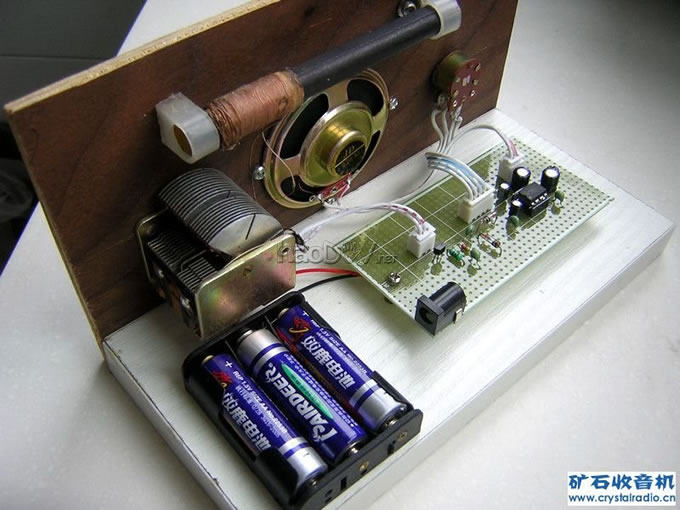

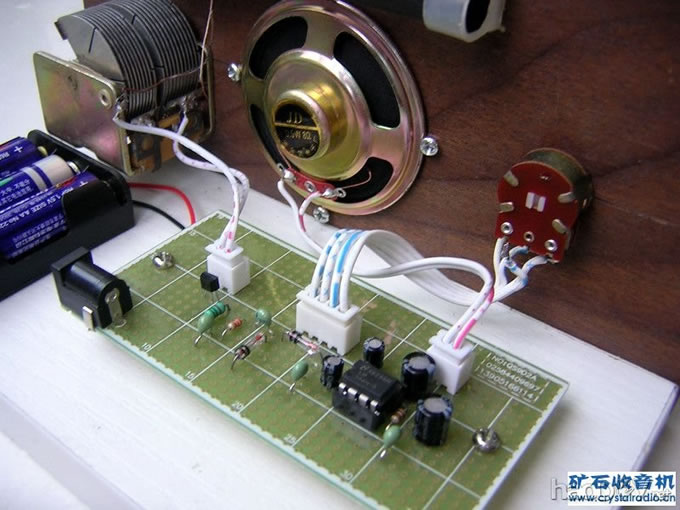

    此机所用的元件很少，都是些罕见的元件，一切元件的参数都已经标在了原理图上




K241+LM386直放式收音机





K241+LM386直放式收音机





K241+LM386直放式收音机





K241+LM386直放式收音机 (责任编辑：admin)
