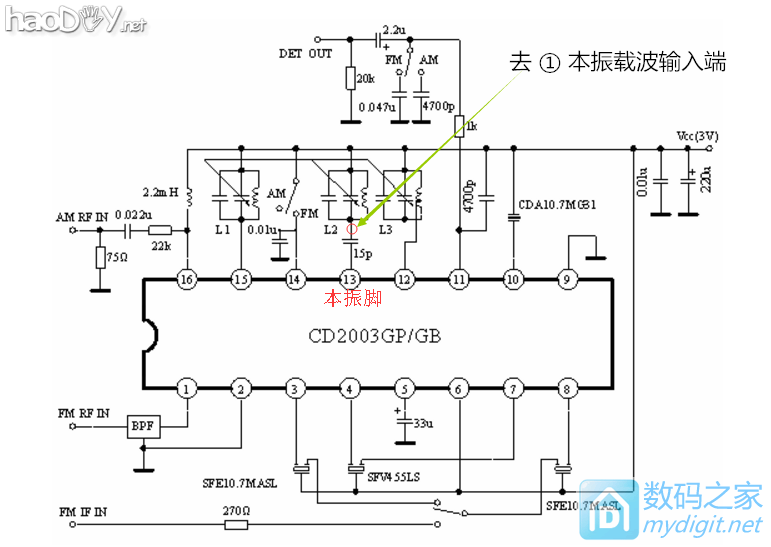

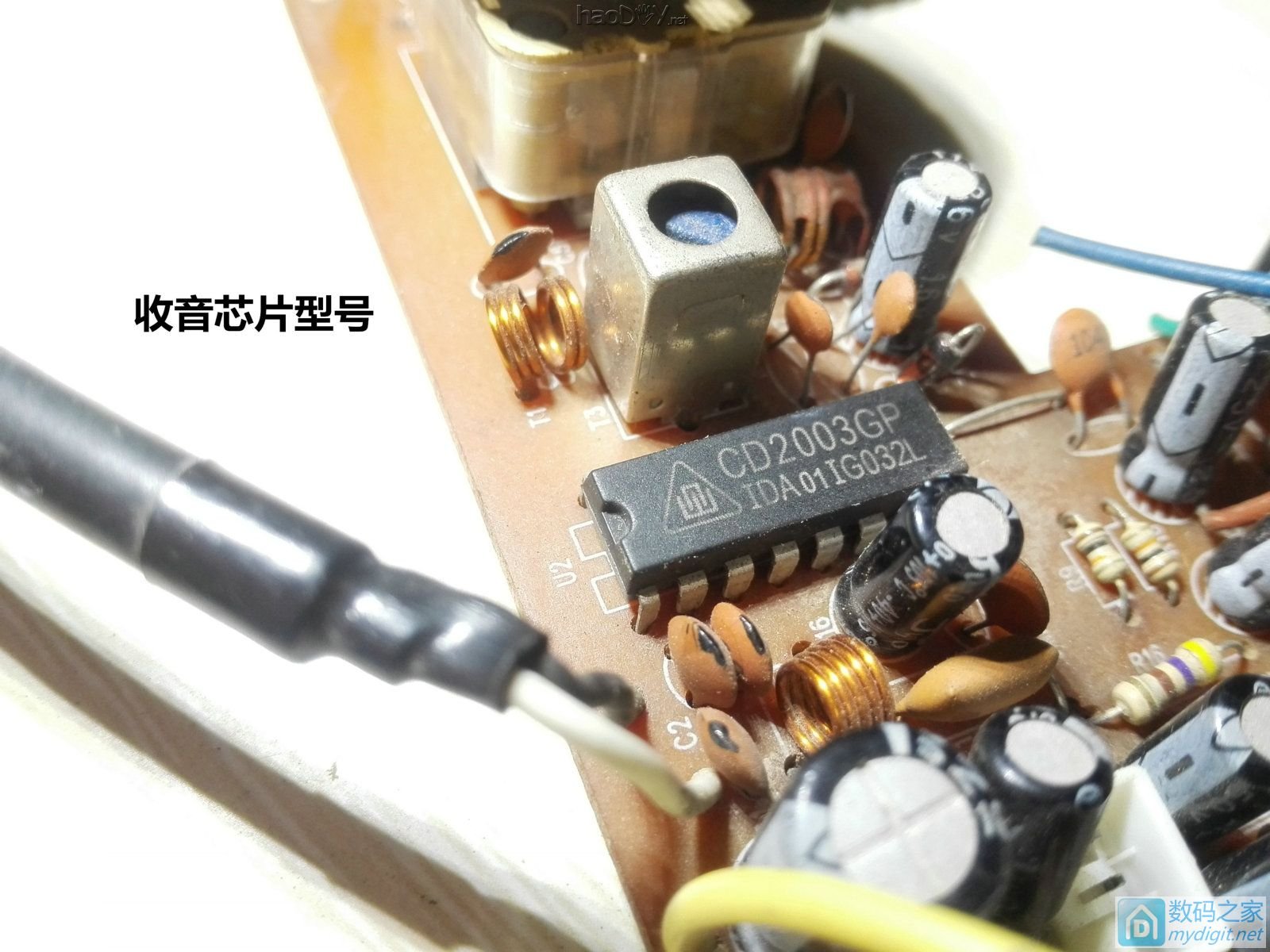

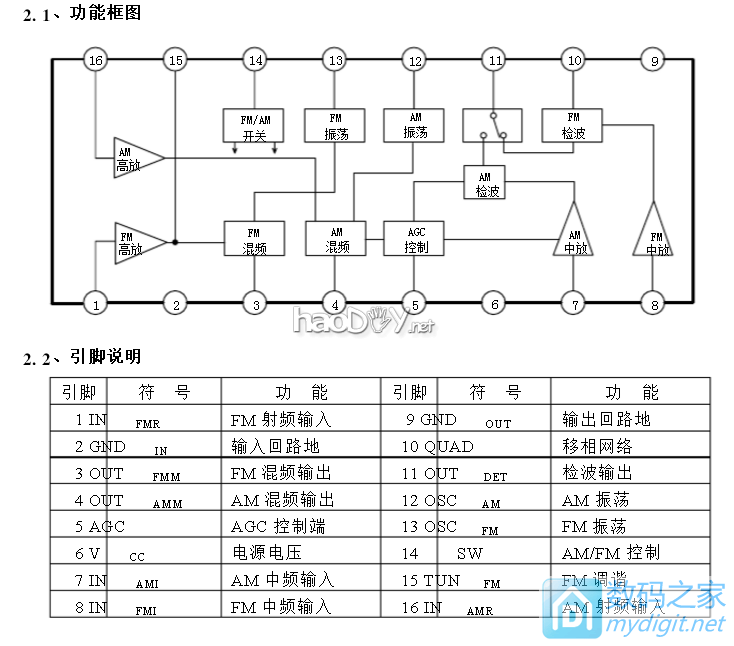

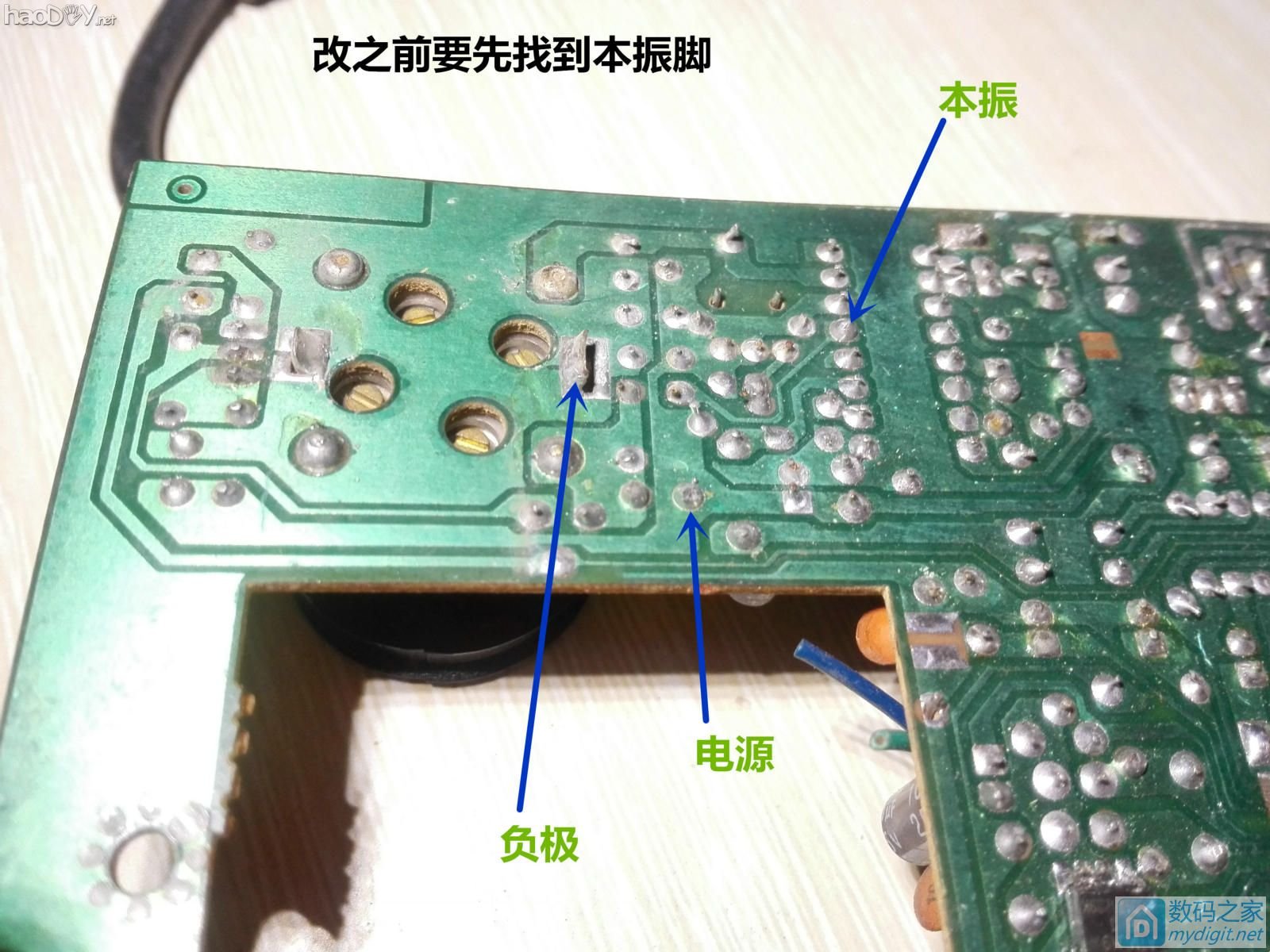

既然是看标题进来的 相信你对这个帖子内容非常感兴趣，看完贴子记得点评分鼓励帖主哦。 高手别喷 在没前车之鉴情况做出来属实不易，电路虽然简单 确实好用，你觉得哪里需要优化和改进一起探讨学习。 说起FM调频发射和接收从小到大就JB感兴趣 有同感的吗？当然也做过数不清版本的调频发射电路 但效果没有满意的！要么飘频 要么音质不好，在网上买套件或专门的发射芯片感觉买回来也是吃灰的货玩几天也就没兴趣了就没买。 寻觅多年也没找到既简单又好用的FM发射电路！前段时间在网上搜索发现一款收音头可以改成调频发射 专门找那个型号高频头臣妾做不到！ 于是想用收音机改一个调频发射、继续网上搜相关资料 哪怕有个可以借鉴的案例也行！搜索几小时看到的所有答案就TM两字‘不行’ 好吧！那我自己研究，无意间同时开着2台收音机 其中一台手动调台的时候发现另一台收音机节目隐约有被覆盖的感觉 既然有微弱同频率载波发射出来何不给它放大再将音频加进去呢 灵机来了 ， 网上搜CD2003收音芯片资料 看资料发现CD2003的13脚是震荡脚 通过外接电感电容构成LC震荡 双联来改变频率，那何不从这里引出频率作为载波 然后放大再加入音频呢 想到这办法后找来一块收音机板子开始各种电路搭建实验 整整折腾一宿没睡 第二天睡了一天才醒 哈哈腻害吧、 最终如下下图电路被做出来，此电路制作简单 不破坏收音机功能 发射距离远 音质好 最主要的还可以调节发射频率 在91.7~108任意可调，大家做的时候可能因收音机不同做出来的起步发射频率可能会有差异 可能会从90.00~108.0 也可能从93.00~108.0都属于正常。 下图为网上找的CD2003资料

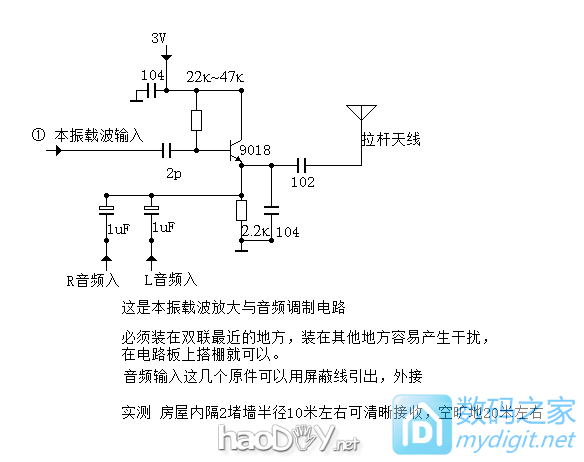

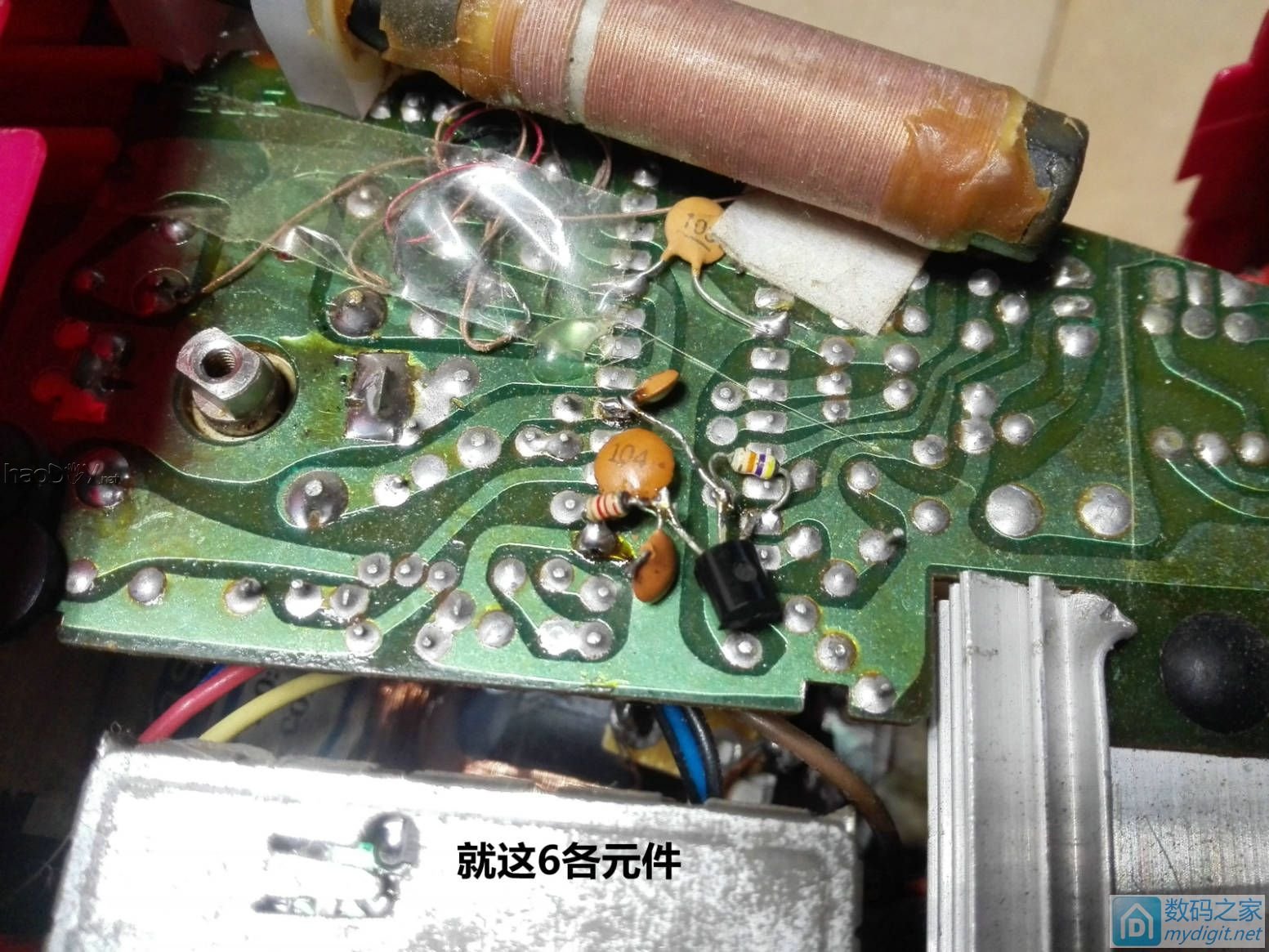

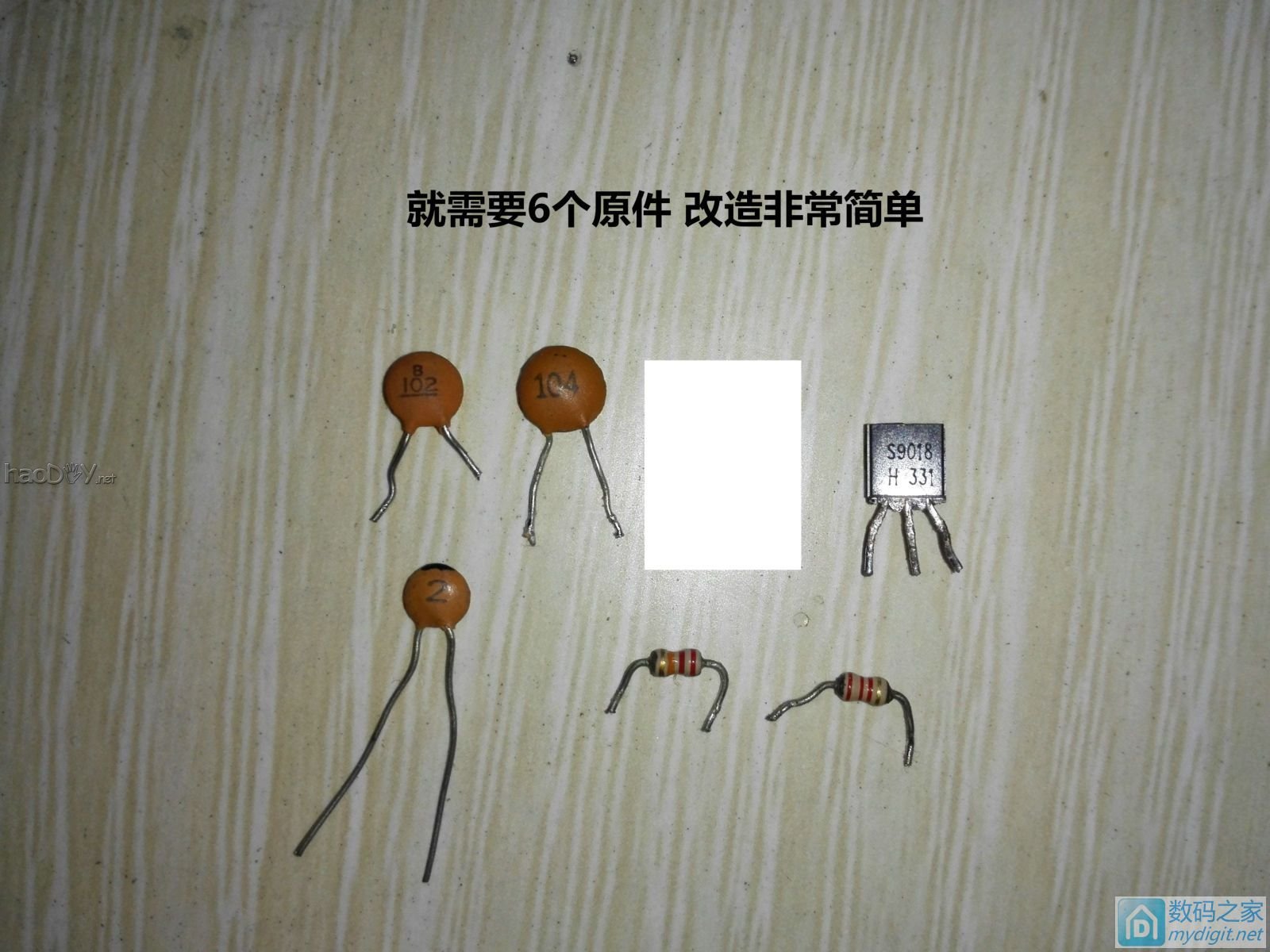

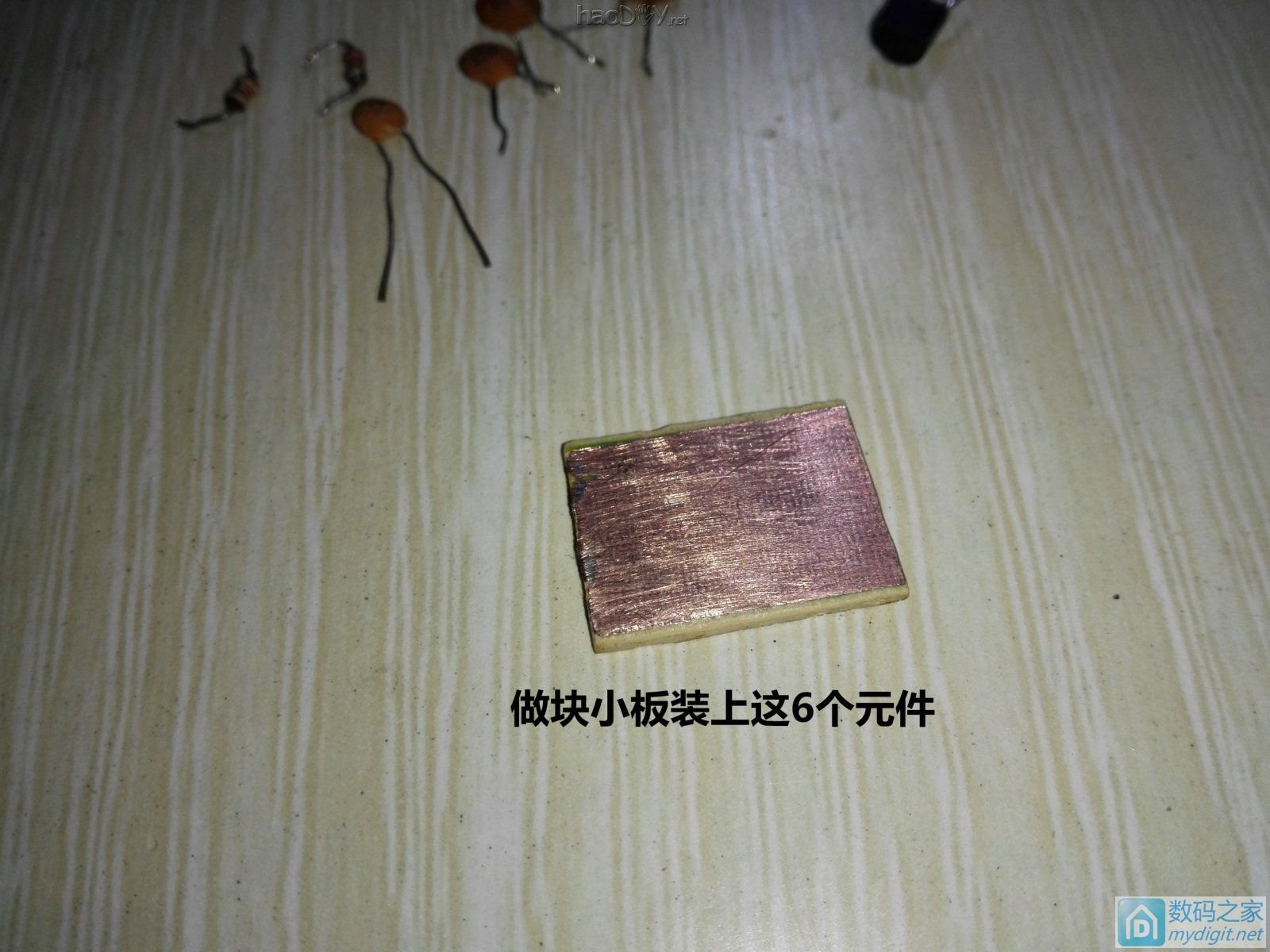

这个电路其实几天前就做出来了 这几天一直在使用和调试！才有最终电路图出来 如下图，电路总共8各元件 载波放大和音频调制就6个元件 2个电容作为音频输入隔离，注意；电路图画错了懒得改 电源端的104瓷片电容不要接 接上去可能会无法发射。 用这个电路改装出来的调频发射机连续工作不飘频 也不会因移动位置发生频率偏移、可以说频率是非常稳定的、虽然只能发射20米左右，在家10米左右的距离玩玩效果绝对出乎你的意料。 不要问我电路工作原理！就一个单管放大器 将载波频率放大 再将音频从三极管发射极掺加进去进行调频再通过天线发射出去

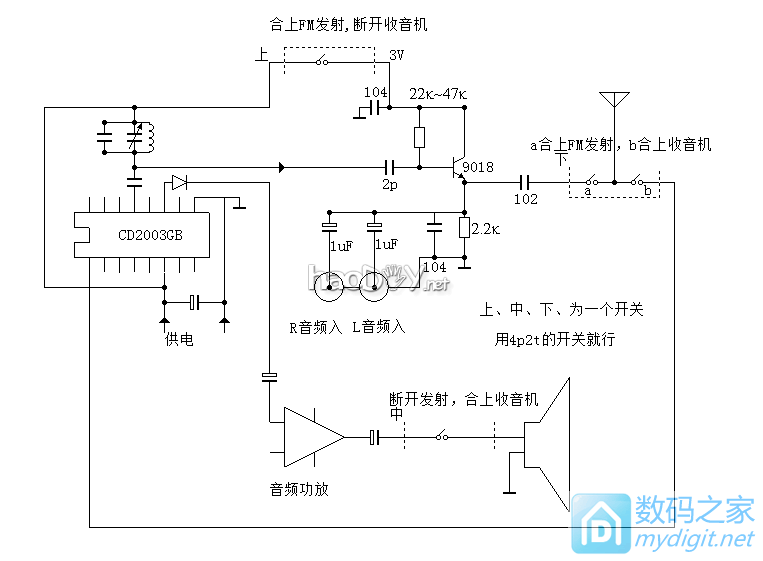

简单画了个连接图 通过一个4p2t开关可以任意切换调频发射和收音机功能，只要发射电路不供电对收音机收音功能没什么影响

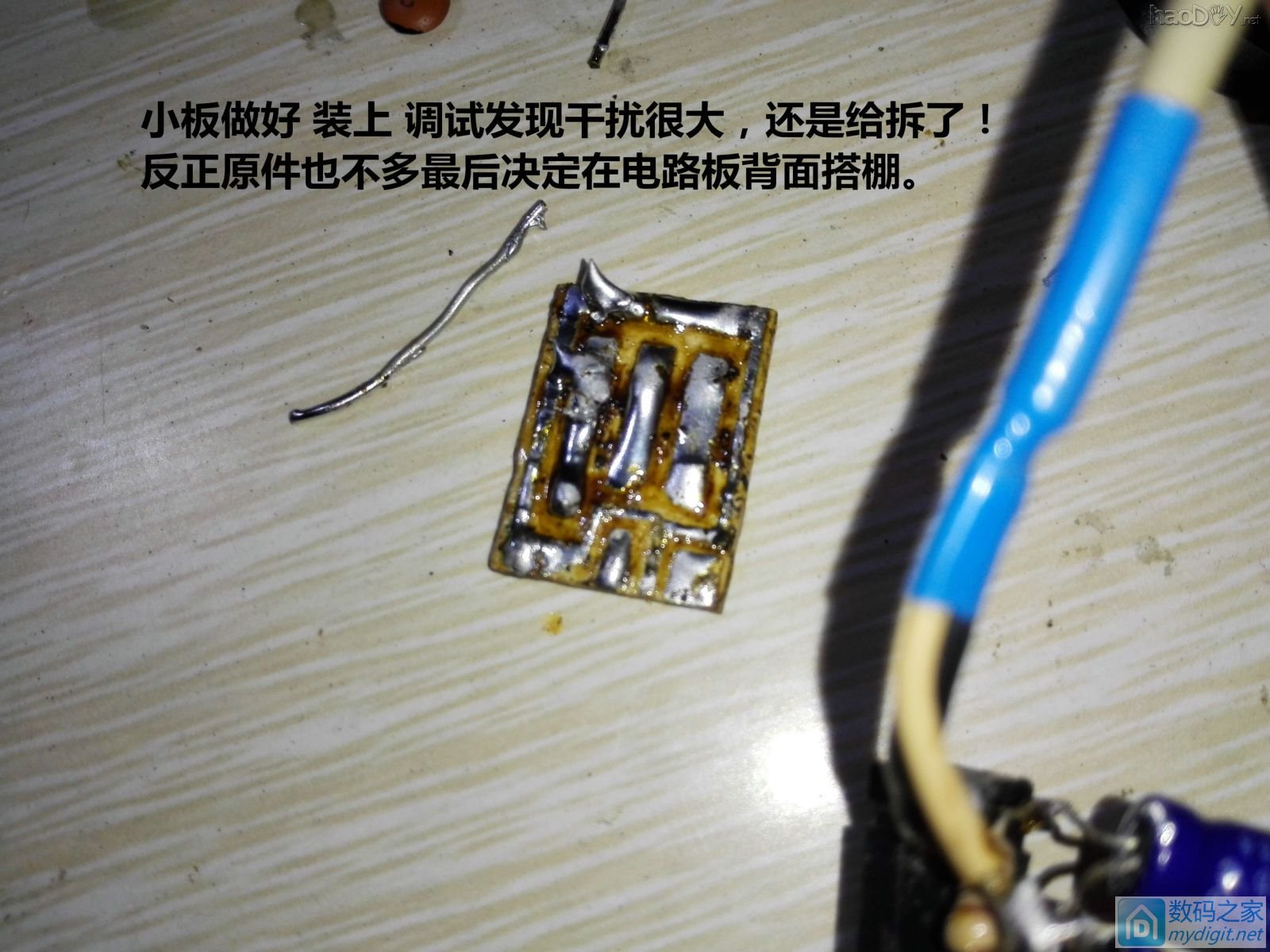

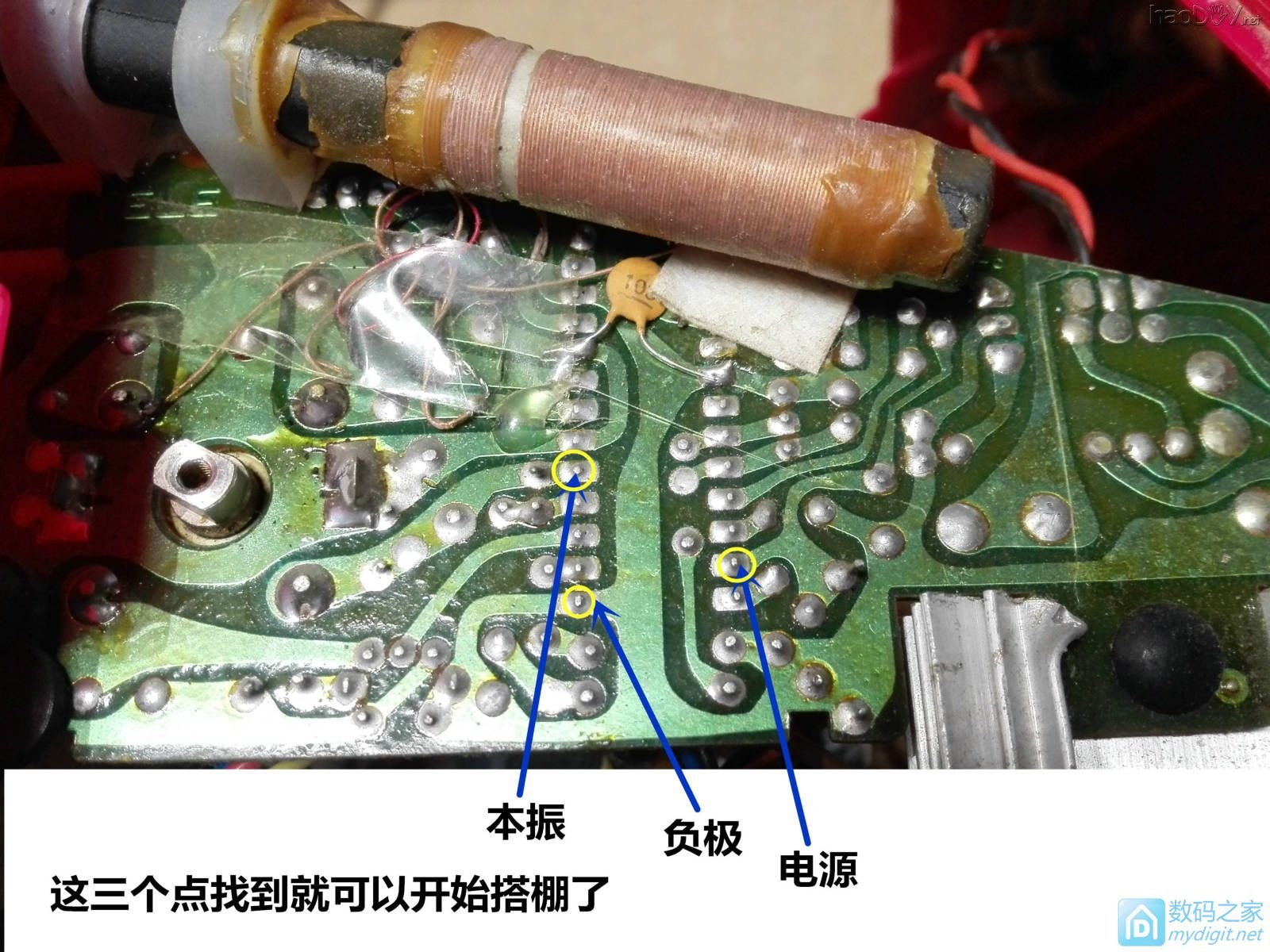

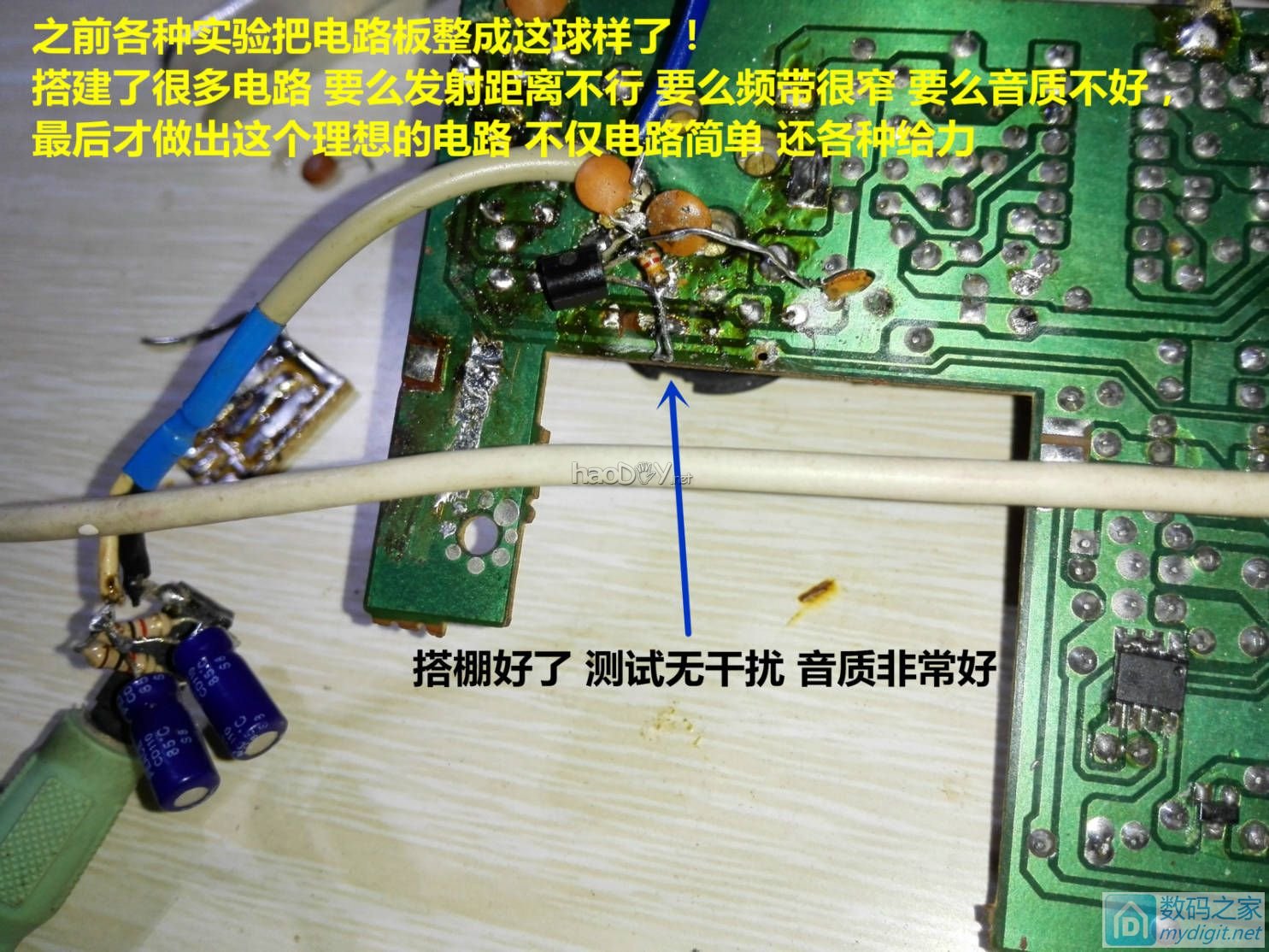

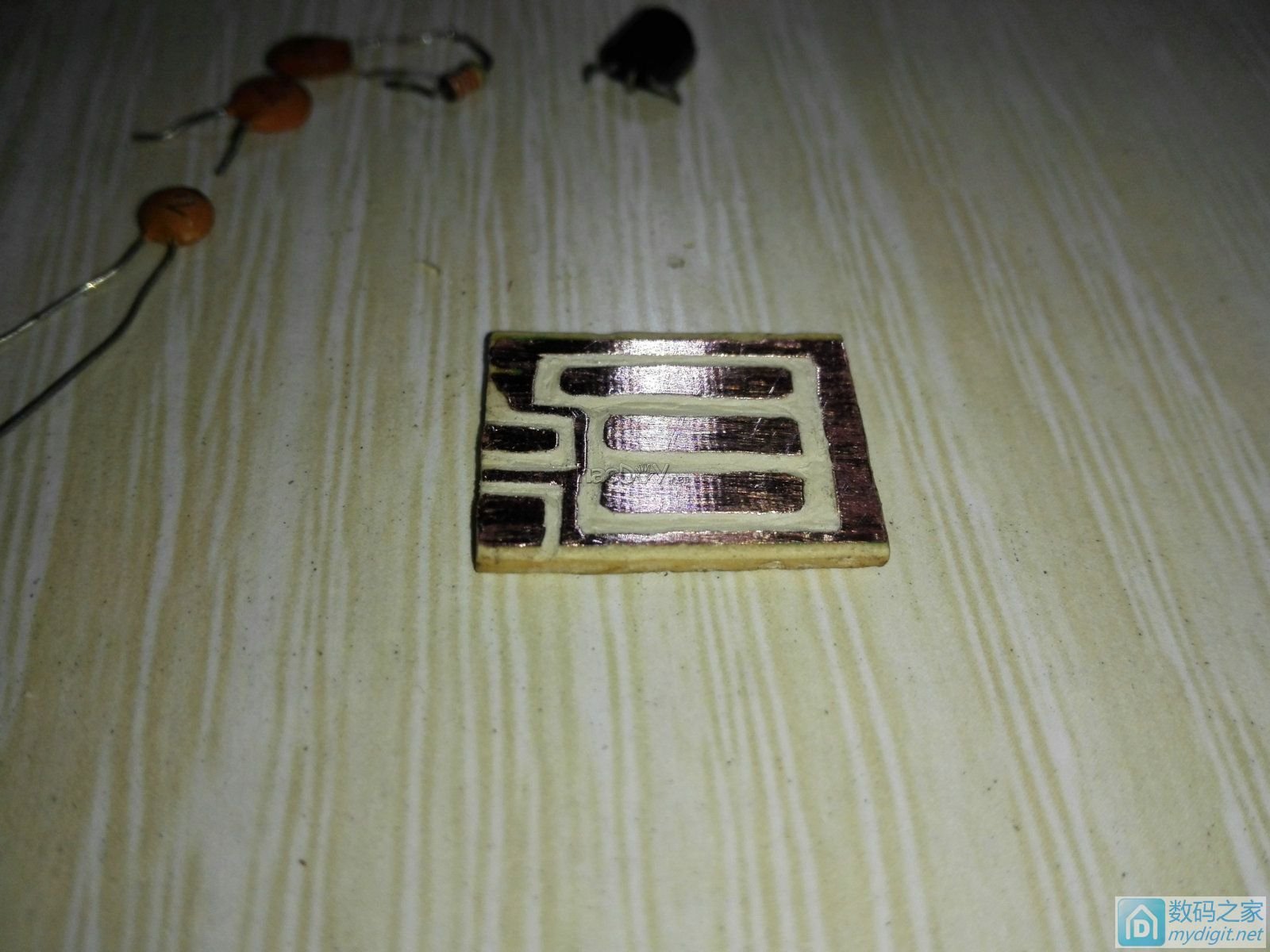

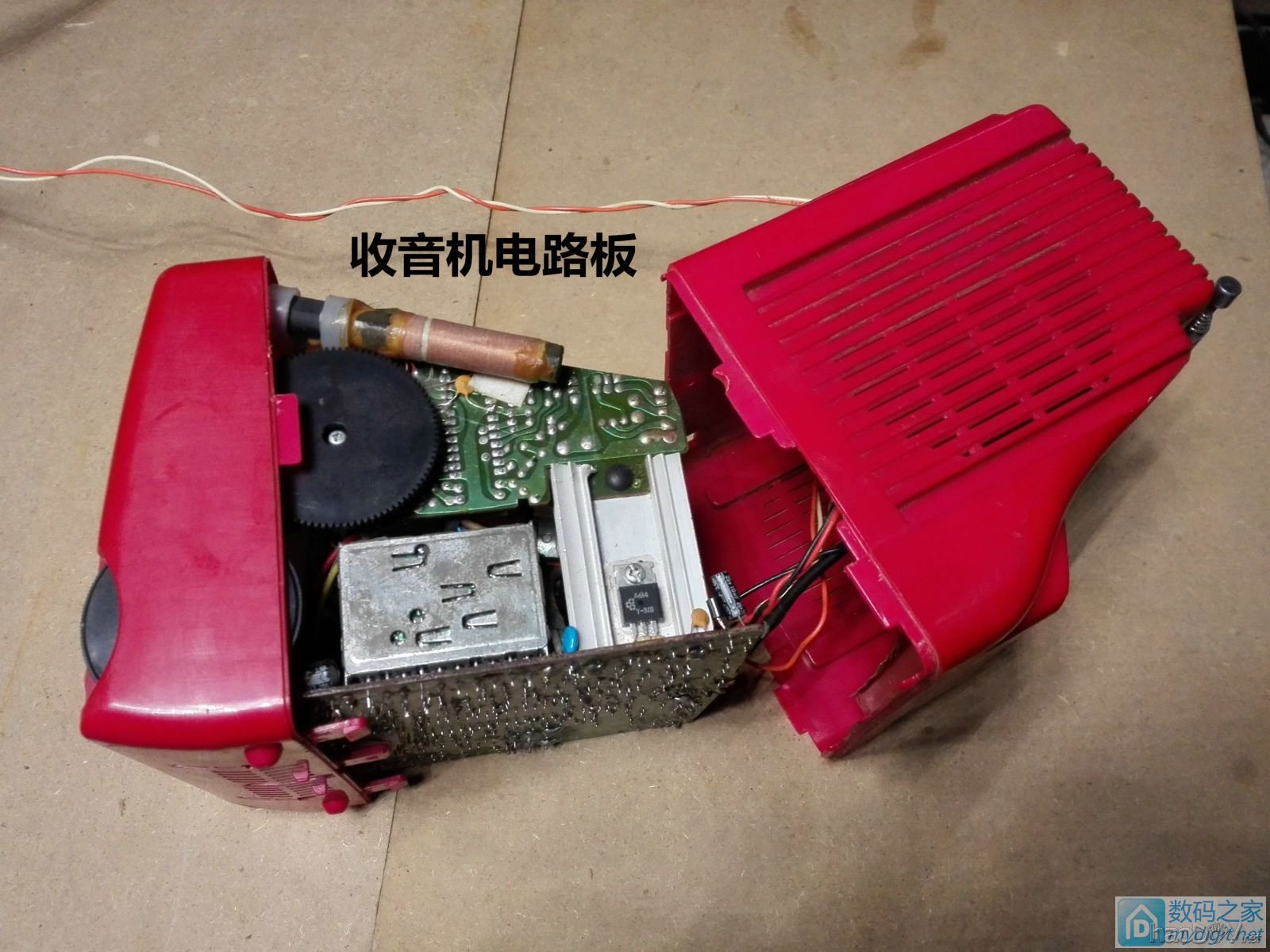

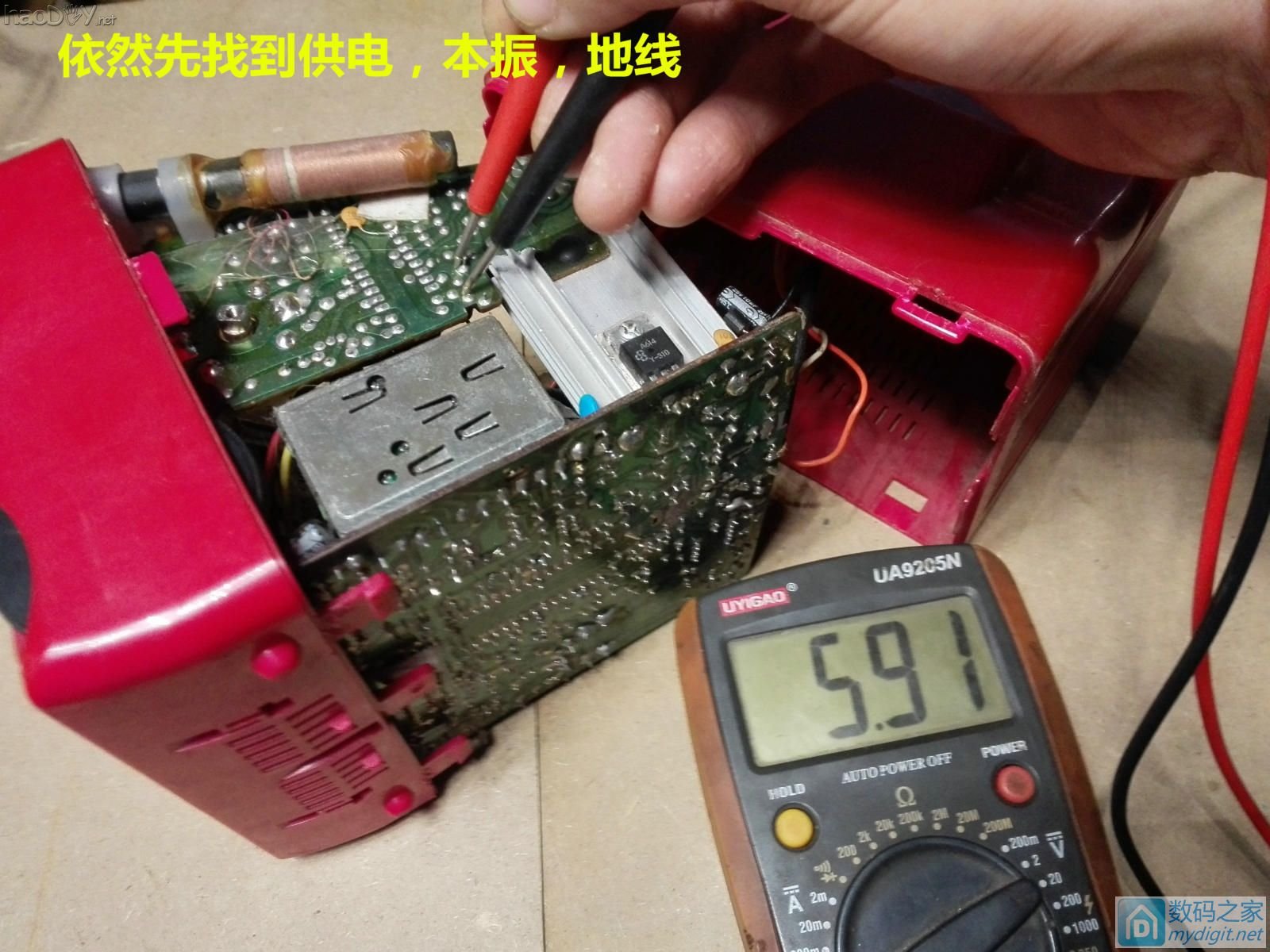

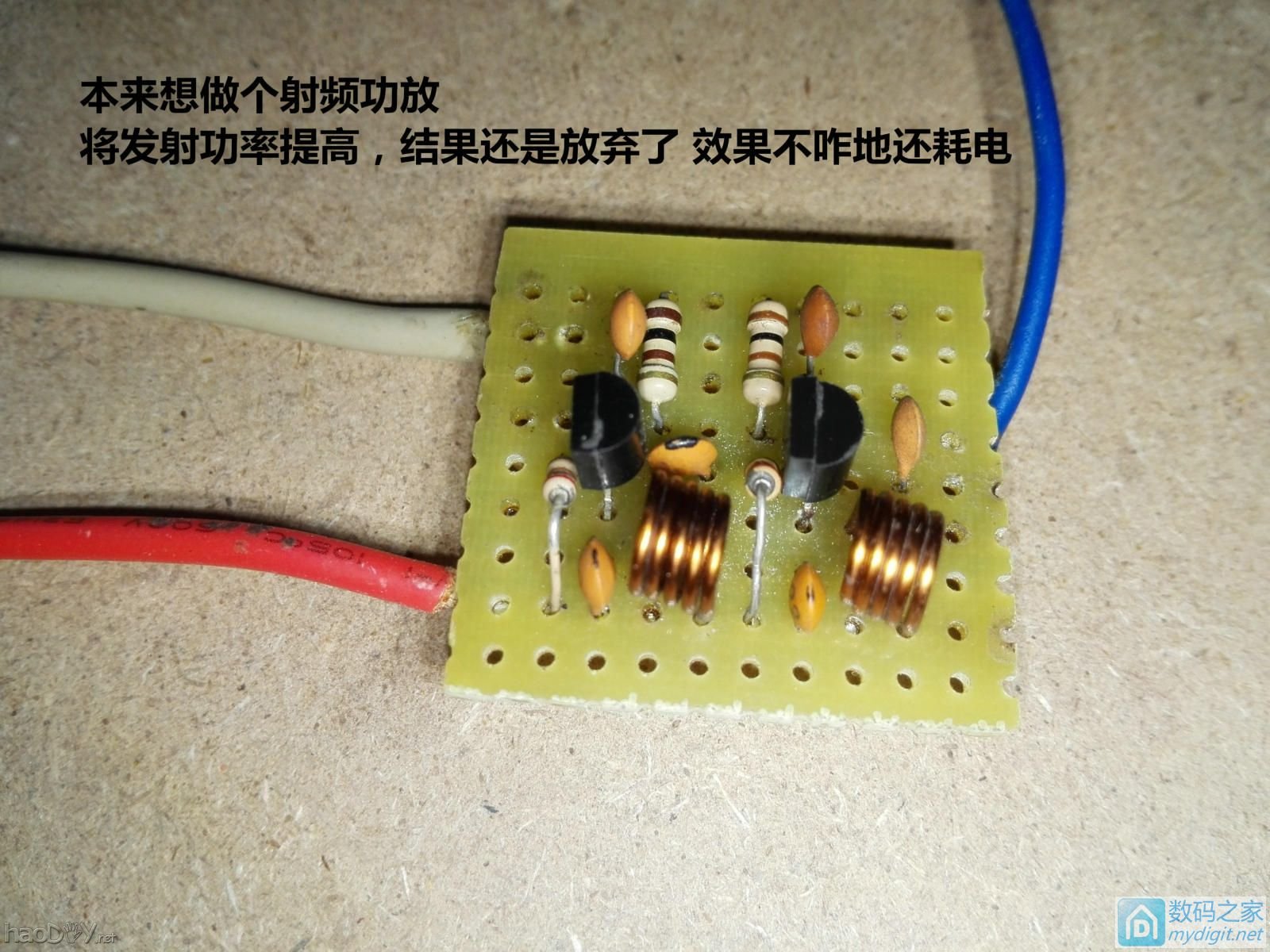

看图有制作过程，1楼有频率调节视频演示

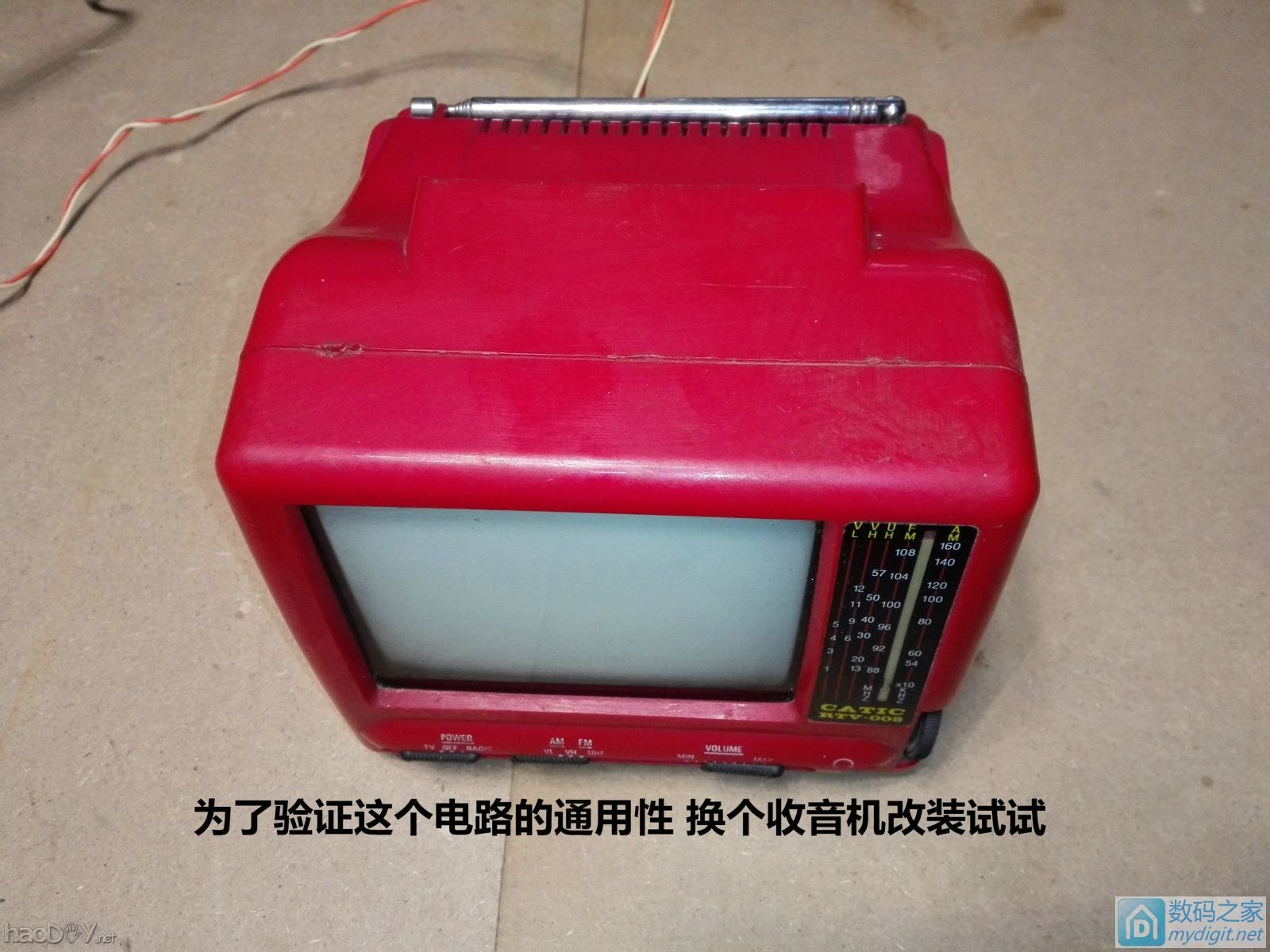

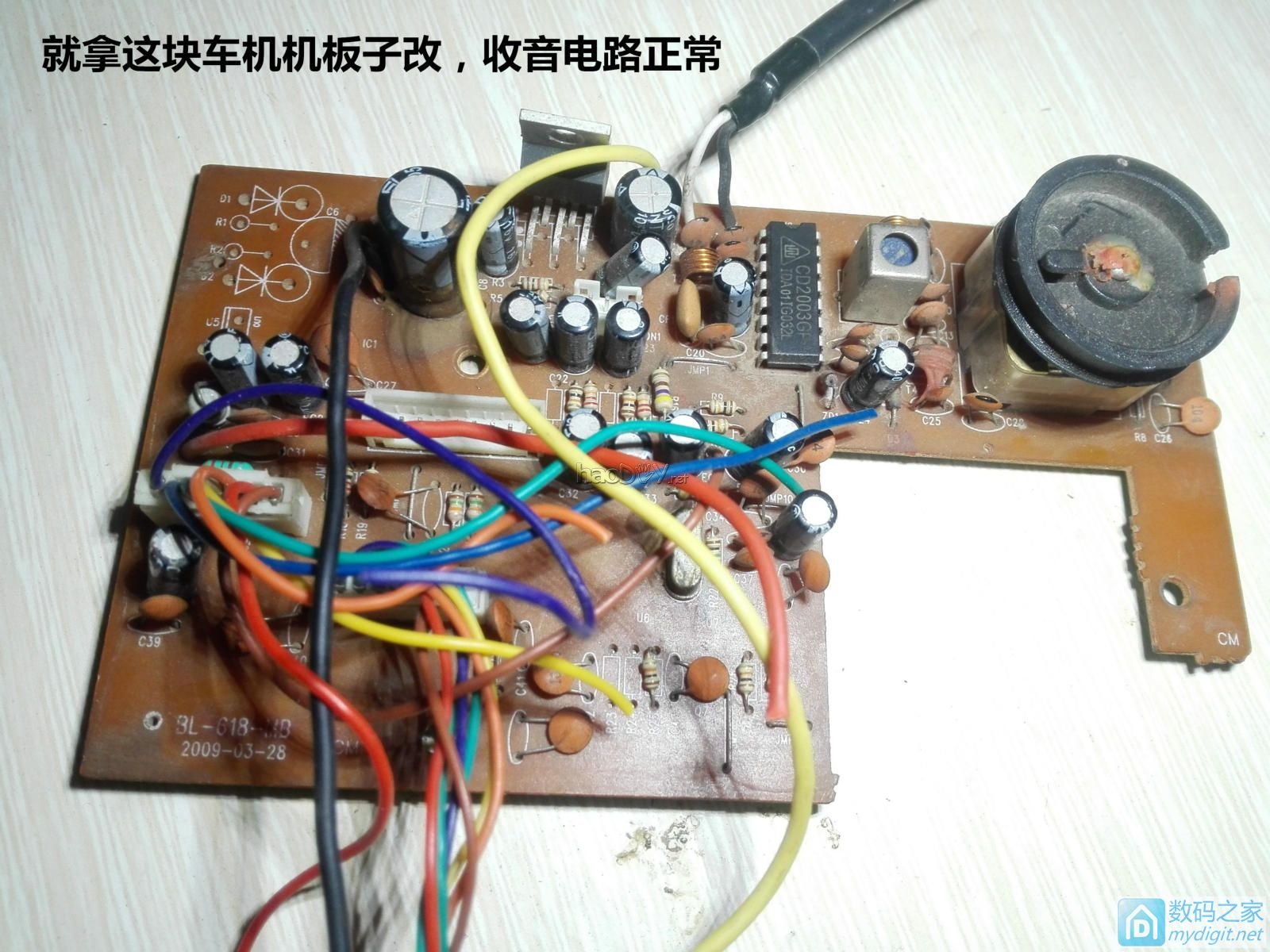

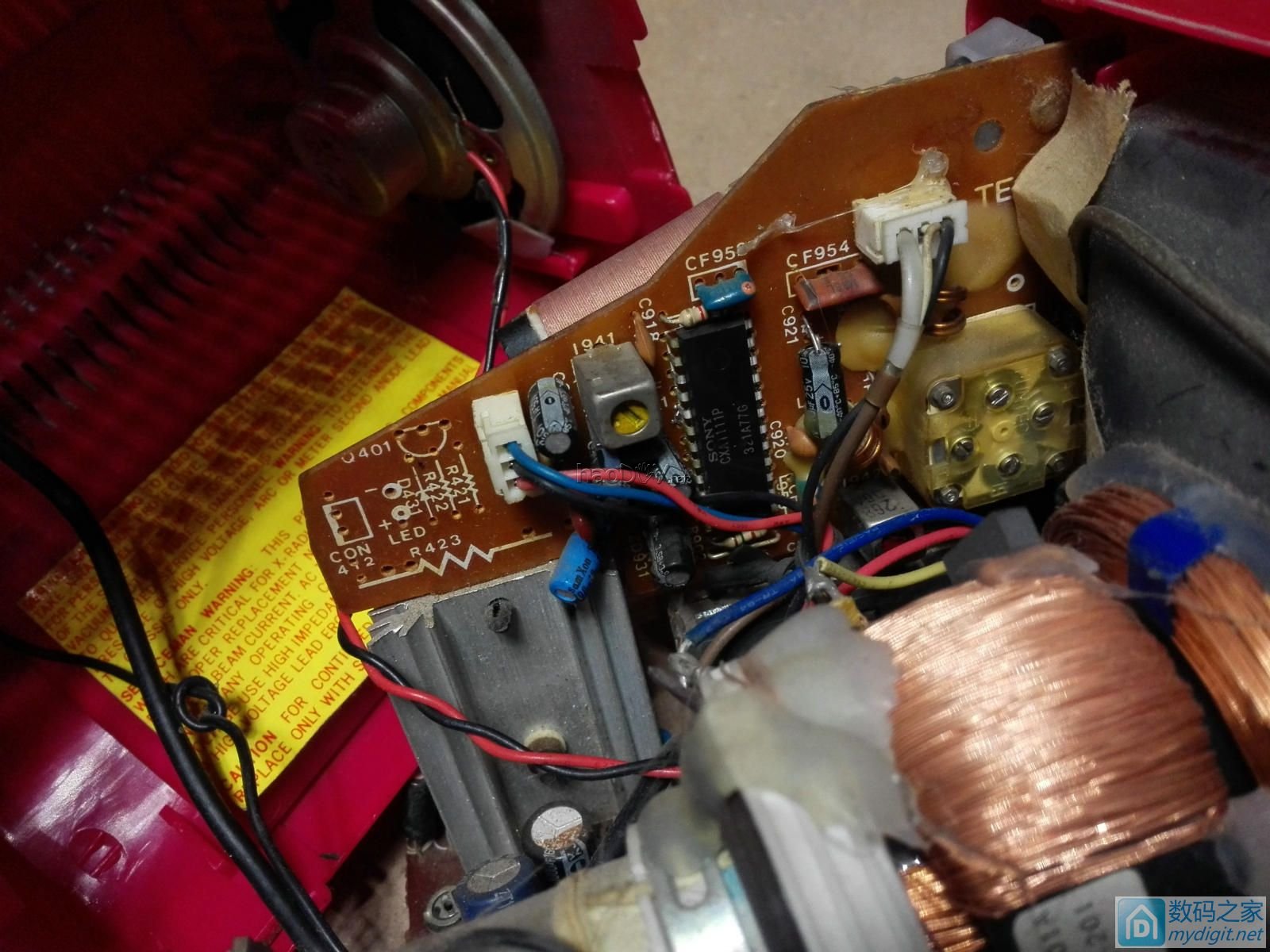

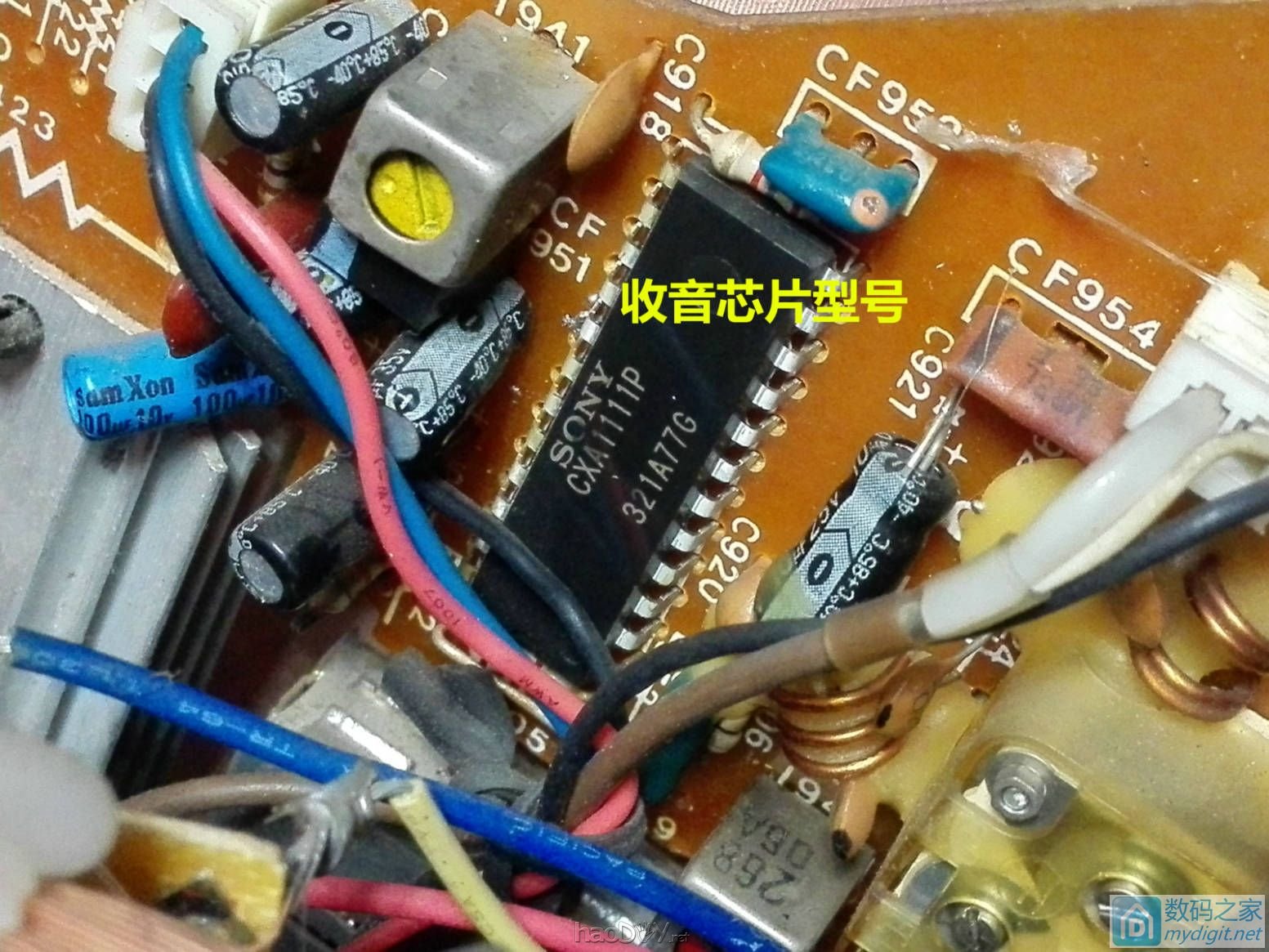

为了验证此电路的通用性 又找来一个其它收音芯片的收音机改装实验 结果同上效果一样好，只要你能找到FM振荡端用这个电路改绝对没问题，啥时候不想玩发射了拆掉还是你原来的收音机。

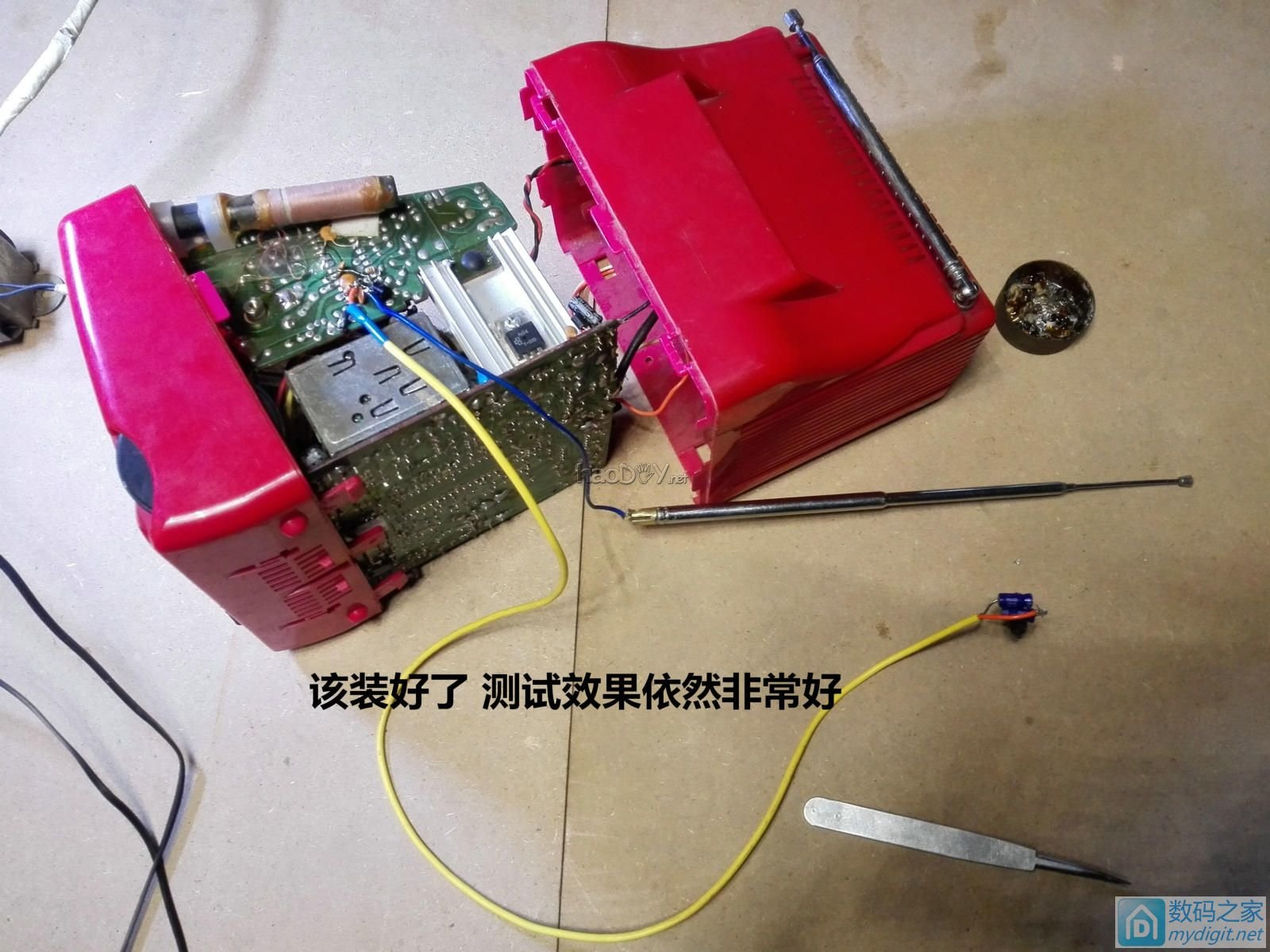

两个改造完成 楼下看视频演示 (责任编辑：admin) |
