话说几十年前的几十年后，放不下的仍就是直放机。就当前的物质条件、经济条件、技术条件以及直放机发展状况来说，无论哪个方面，都是必须为当年的“情怀”做个了结，给自己的童年梦想一个满意的交代。除此之外，就是直放机舒展、纯正的音质，也是挥之不去的留恋。

于是下决心做点事情。

一、直放机电路结构分析

直放机虽说线路简单，想提高性能还要另辟蹊径，传统的来复再生还停滞在几十年前的水平上，总觉得来复再生电路不够稳定，放大量、反馈量得不到有效控制，电路结构存在缺陷，收听时的鸟鸣声如影随形。先以单管来复再生式直放机为例，试分析其缺点。

调谐回路：磁性天线接收到的微弱高频信号，经降压送入三级管进行放大，这个不如换个说法：是推动三极管进行放大，本来就微弱的高频信号，还要推动三极管，导致调谐回路的有载Q值大大下降，事实证明，尽管用尽各种工艺手段来提高天线Q值，仍就不能带来本质的改变。所以，三极管放大电路只从调谐回路索取而不付出，这样的电路不合理。那不是有再生么？对，再生的确能提高直放机性能，但这个简单得不能再简单的电路，没有自我调节能力，反馈量无法精细控制，强台不啸叫与弱台增益不能相顾，以致再生如同鸡胁。

来复放大电路：既做高放又做低放，两者不能兼顾，即使用两管分别放大，效果也好不到哪里，最终只能用耳机收听。多管的直放机，都是在低放上下功夫，大多采用甲类、推挽功放电路，功率小，频响差。

检波电路：单管有限的放大量，只能让检波二极管做平方率检波，效率低下，失真也大。而且缺少高频滤波电路，检波后的音频未经高频滤波，直接送入三极管放大，其中残存的高频成分同时被放大，形成自激。

要摒弃以上缺点，必须开拓新思路。

二、设计思路

1. 提高调谐回路Q值。

对于高频信号首选电压放大，高阻抗高电压传输能够保持信号幅度不受损失，并联谐振特性恰好可以利用。

2. 充分利用好TA7642。

TA7642具有很高的增益和AGC能力，以及高阻抗输入的特点，可以和输入调谐回路直接匹配实现高电压耦合。在TA7642后加入阻容滤波网络，彻底滤除高频成分，防止被后级放大影响音质。

3. 功放采用性能较好的OTL电路，充分展现直放机音质特点。

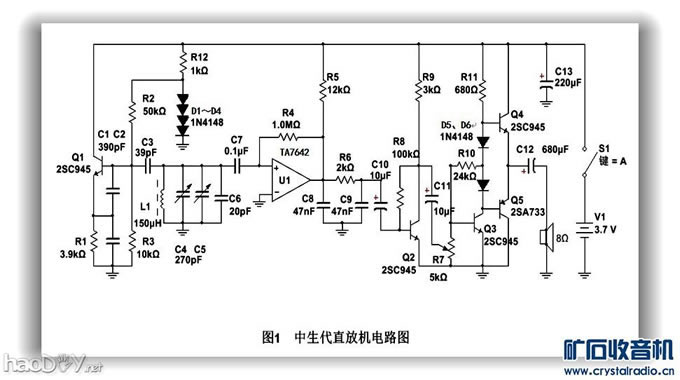

根据以上思路设计的直放机，经历了从简到繁，由繁返简的过程，几经优化，从根本上改变了直放机的面貌，从性能上可以与一般超外差机相提并论了，见图1。

三、工作原理

磁性天线L1与C4~C6组成天线调谐回路，2×270Pf并联，可以降低磁性天线电感量，提高线圈Q值，使整个频段的灵敏度更均匀。Q1与R1~R3、C1~C3以及输入回路，组成天线自举放大电路，其结构是以考毕兹振荡器为基础，增加了C3，使其工作接近于临界放大状态，充分发挥考毕兹振荡电路高稳定性的特点，可以获得极高的稳定性，这是再生无法达到的。在考毕兹电路中插入C3，来控制反馈量，降低电路增益。高频信号从C3耦合到Q1进行放大，再从C3反馈回到调谐回路，为调谐回路补充能量，合理选择C3的容量，可以在整个频段获得非常均匀的灵敏度。与一般的放大器不同，它的输入端也是输出端，提高了回路的Q值，向后级直接输出并联谐振的高幅度。电压增益较降压输出高出几十倍，选择性大幅度提高。

TA7642用于高放和检波。72dB的增益和30dB的AGC控制能力，不是简单电路能达到的，但实际应用中效果并不理想。但是强台却有很好的收听效果，这说明它需要一定的信号幅度，才能发挥正常的效能。它的输入阻抗极高，因此为了简化电路，使用高值电阻进行偏置，与调谐回路匹配。TA7642输出端滤波电容，C8、R5、C9组成滤波电路，滤除高频残余成分。

Q2等组成音频电压放大，Q3~Q5组成典型的OTL功放，因输出功率够用，舍去自举电路降低失真。Q3的偏流取自偏压二极管中点，可以隔离扬声器的有害反馈。

四、元件选择

L1用φ10*140mm中波磁棒，φ0.1*31自制纱包线在无尼龙骨架上绕45T。9012、9013为对管，Q2、Q3的β约150~200，过大时应设10K的下偏流电阻。其它无特殊元件。

五、制作过程

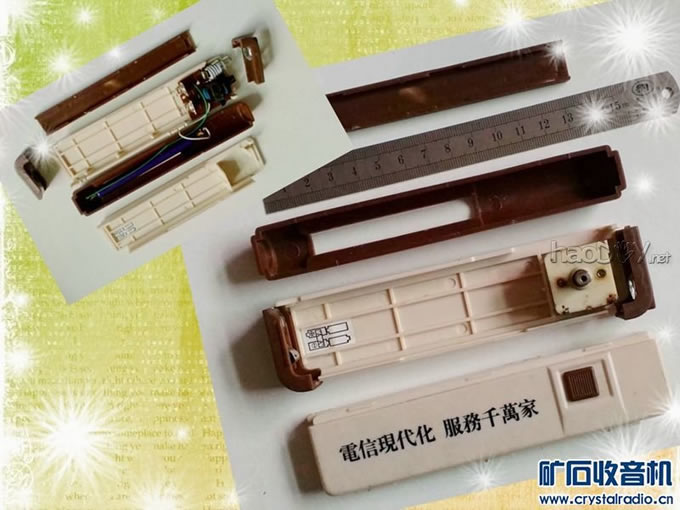

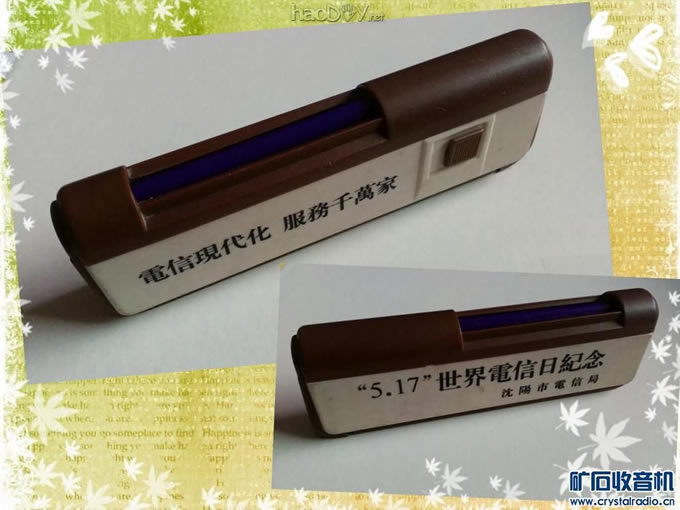

制作收音机，是一项系统性的工作，机壳是首先要考虑的，没有合适的机壳，只能是半成品。手上有一只比较古老的小验钞手电，是个纪念品，长条形，握持感极好，壳子厚实，没有螺丝，完全拼装，外观好无碰伤，正适合做收音机，可以装140mm的磁棒。

这个机壳简直就是在等待我这部中生代直放机的诞生！

机壳的右端恰巧放双连，无需螺丝固定，尽管我也在前壳上钻了螺丝孔。磁棒正好放到原来紫外线灯管位置。线路板只有105*20mm大小，四分之三的地方用来放锂电池和音量电位器，元件位置大约20*22mm，仅是一只双连所占的面积，很有挑战性。

右侧端盖上加了耳机插座和LED灯珠，用AB胶固定，照明功能还是很实用的。

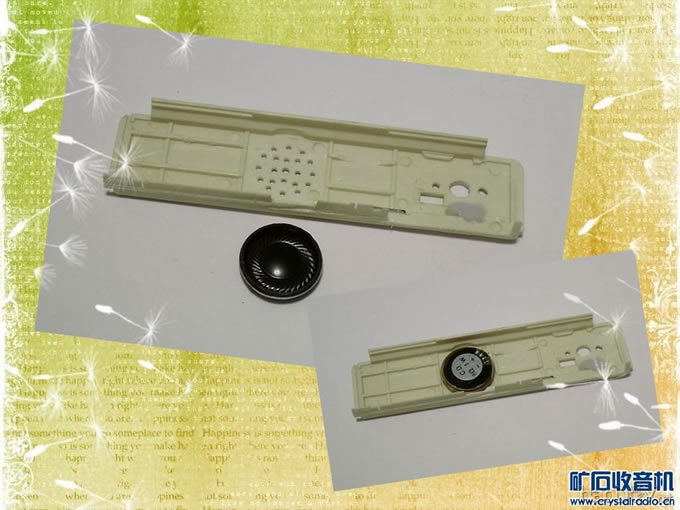

正面壳上开孔装一只一寸超薄小喇叭，本来要装一对，无奈坏掉一个，好吧，天地尚且不周，况人事乎。

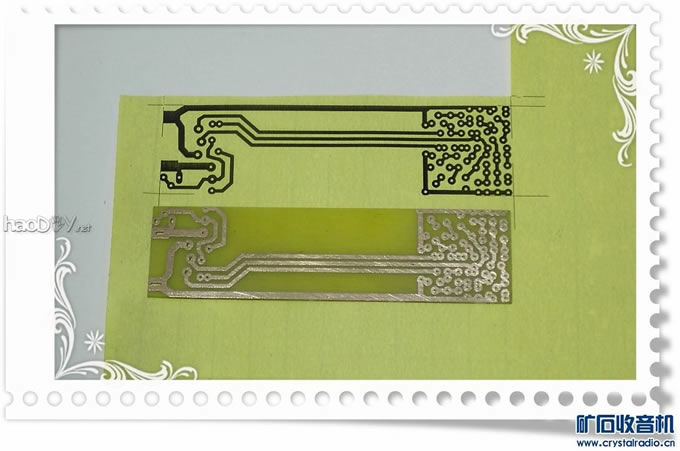

由于元件所占PCB的面积太小，无法正常使用元件封装制版，只好在sprint layout6.0中单独放置焊盘制作。好在电路图较简单，已经烂熟于胸，顺利完成，见附件。打印、热转印、腐蚀终于出炉了。

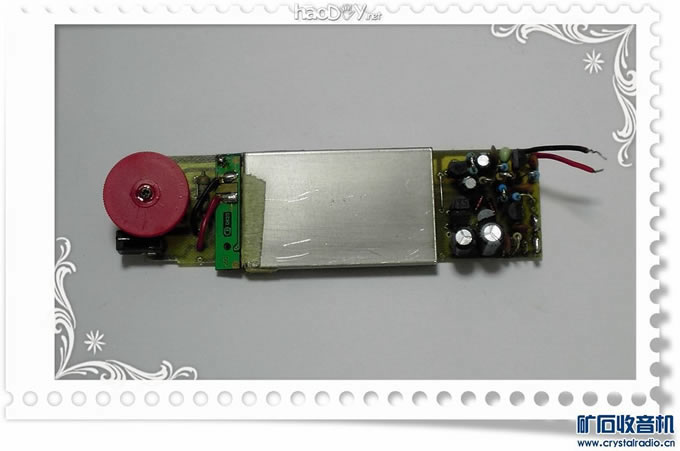

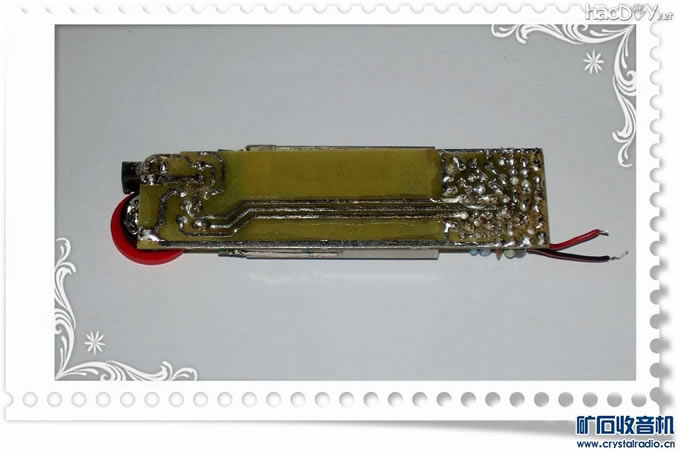

全部元件焊好，有了密集恐惧症的征兆。

六、调试

先接好磁性天线和大口径音箱，小口径单箱音质不好影响判断。调试从后向前进行。

1. 用47K电位器和3K串联代替R10，将音量电位器关到最小，调整电位器使功放的中点电压为1.9V，测量总电阻，以同阻值电阻焊到电路中。

2. 用同样方法将Q2集电极电压调到1.9V。

3. 断开R2，用20K电位器串联3K电阻代替R5，调台收听一个本地强台，调整电位器使声音最好，音量最大，测量总电阻，用固定电阻焊到电路中。

4. 调整频率范围。信号发生器输出525KHz调幅波到一磁性天线，把双连旋至低端，移动收音机磁性天线线圈位置，接收到该频率。再用1610KHz调幅波，双连旋至最高端，调整C6，接收到该频率。

5. 最后调R2，用47K电位器和3K串联代替，电位器调至最大值，收听高端一个较弱电台，调电位器至使声音最大但不静音，再调台，检查整个频段有无静音点或失真大的电台，如果有，则微微调大电位器，反复两次，用固定电阻焊入电路。

调试完毕。

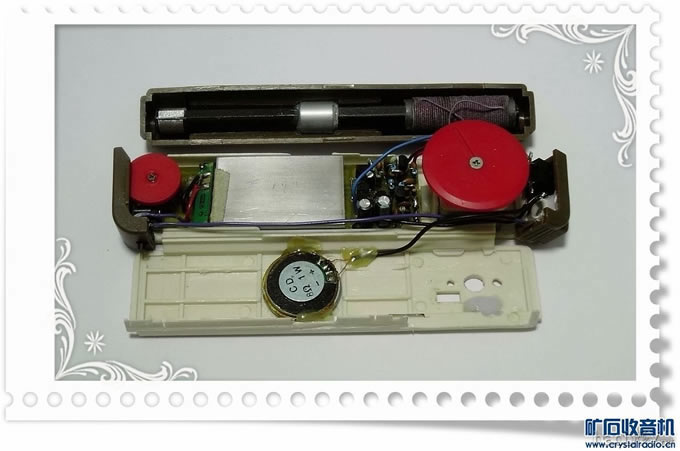

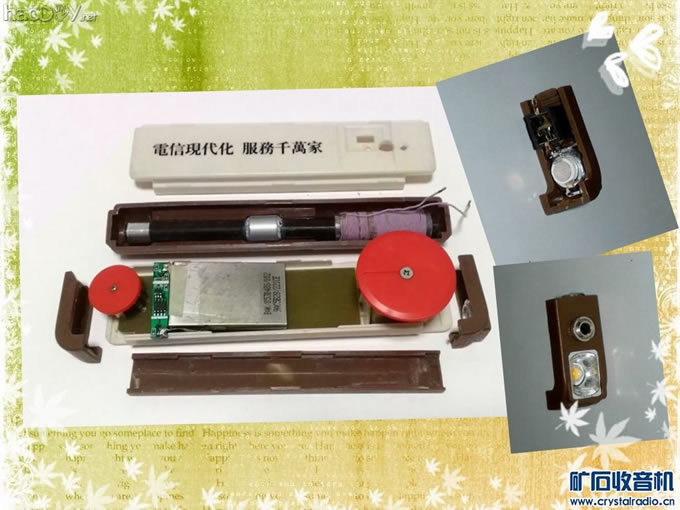

各部件安装到壳子上：

拼装起来发现，红色的调谐盘太突兀，不协调，找到一个饮水机的定时旋钮，白色钮子与机壳风格十分和谐，于是铣薄，修了轴孔装好，调台时手感比拔轮好得多。原来的紫外线灯窗口要封起来，用的是20mL注射器外壳，切下一部分，用硅酮胶粘好。

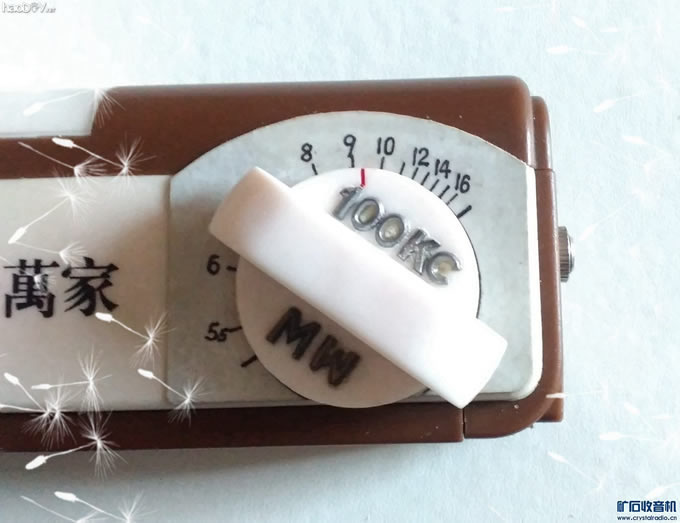

最后用信号发生器标定频点，在打印纸上手画的刻度盘，用清漆贴到铝片上，再喷清漆将纸润透，烘干后用硅胶粘到外壳上。旋钮上用胶粘上了铅字。

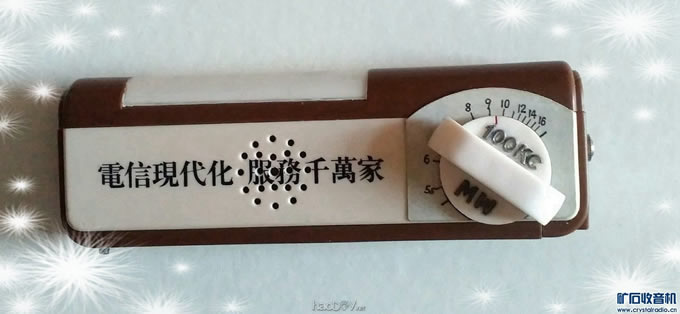

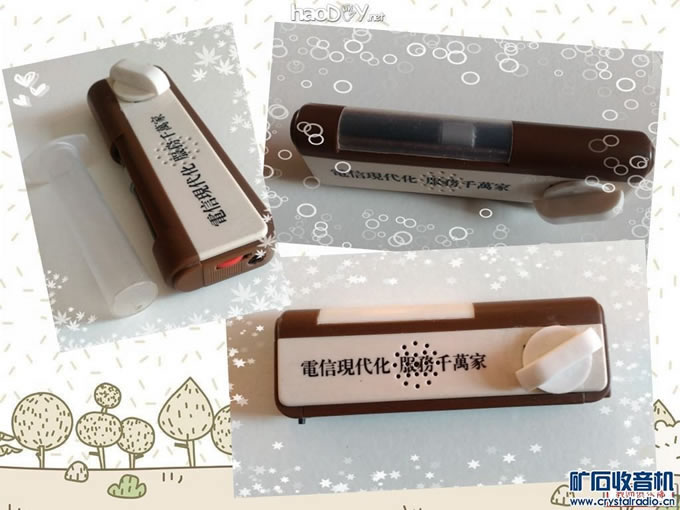

最后完成的样子：

最后找了一只带光耦的手机充电器，调整TL431的取样电阻，把输出电压降到4.2V，正极串联一只2欧姆1W电阻限流，通过电源插座给锂电池充电。

七、收听效果对比

收听环境：楼群（六层）中二楼，框架结构，屏蔽作用较强，电磁干扰严重，白天收台不如晚间多，但晚间可比性较差。选择在下午干扰较小的时段在室内进行对比收听。

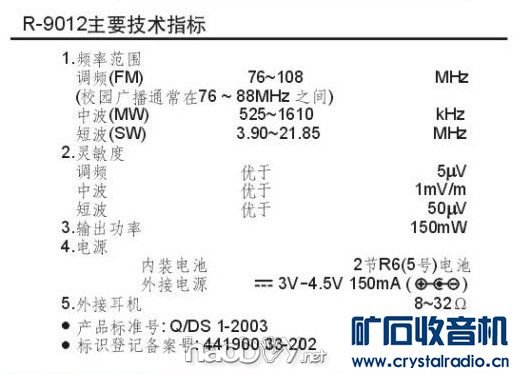

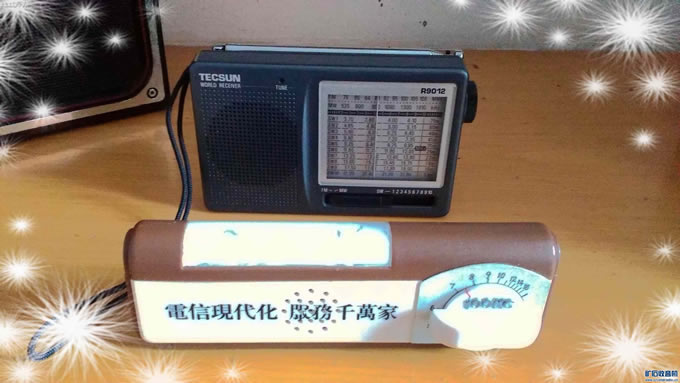

对比的收音机：因手中没有分立元件超外差新机，以一部德生R9012新机为参考，其灵敏度与七管超外差机相同，其性能高于常见的分立元件外差机，技术指标见图：

视频见：http://v.youku.com/v_show/id_XMjQ3MjU0ODQ4MA==.html

收听对比情况：

灵敏度：在固定位置，固定的天线方向收听，德生能收到声音清晰的14个台，自制收音机可以收到19个，灵敏度高于德生。

选择性：低端和高端强台处有轻微的窜台现象，较德生差。

信噪比：自制机本低噪声很低，无台处非常安静，无论强台还是弱台，信噪比都比德生高得多。

音质：自制机音质明显比德生好，音色纯正舒展，久听不厌。

由此可见，自制直放机的综合性能超过了德生9012，但选择性还有提升的空间，综合性能与七管超外差机及同级别集成电路外差机相当。

该直放式收音机与传统直放机相比，灵敏度高，选择性好，音质好，无台处只有本底噪声，没有啸叫，已经全面超越了传统的直放式收音机，综合性能比肩七管超外差机，因此取名中生代直放机。
