参赛 2P3再生式四管机，
1965年，我们学校成立无线电小组，经费却是没有。材料全凭同学们自己从家里拿来，也就是装矿石机，2P2 1K2等一类单管两管机，不能移动，还需加设大天线，当年冬天有同学拿来了自装的2P3的机子，但他只用此壳装了两管机，用1500欧的耳塞机听。就这已经使小组的同学们极度羡慕了，当然我们都有幸听一听过过瘾。第一次见识到走动时还能听的收音机了，
到了第二年停课，我们最大限度的可以玩了，自己已有了一些基础，开始玩半导体了。当时标准就是再生式四管机。不少人买了2P3机壳，但到最后只见过邮电器材厂的工程师装出了6管外差机。其余所有人都没装出来，原因是买不起内磁喇叭(8-12,5元）。密封可变，及各种小型元器件，还有管子大多是处理品，大机壳行。小壳不知为何就装不响，总之是最后学生们的2P3都没装出来，以后很多年偶尔想起来，总感觉是遗憾。
去年购得德生2P3壳壳，到手一看，怎么那么的小。当年的记忆差距不一样。不管咋说。以现在条件，想法装机当然不是问题。花了好几天时间。备料，算计。装机。总算是零件都到位了，

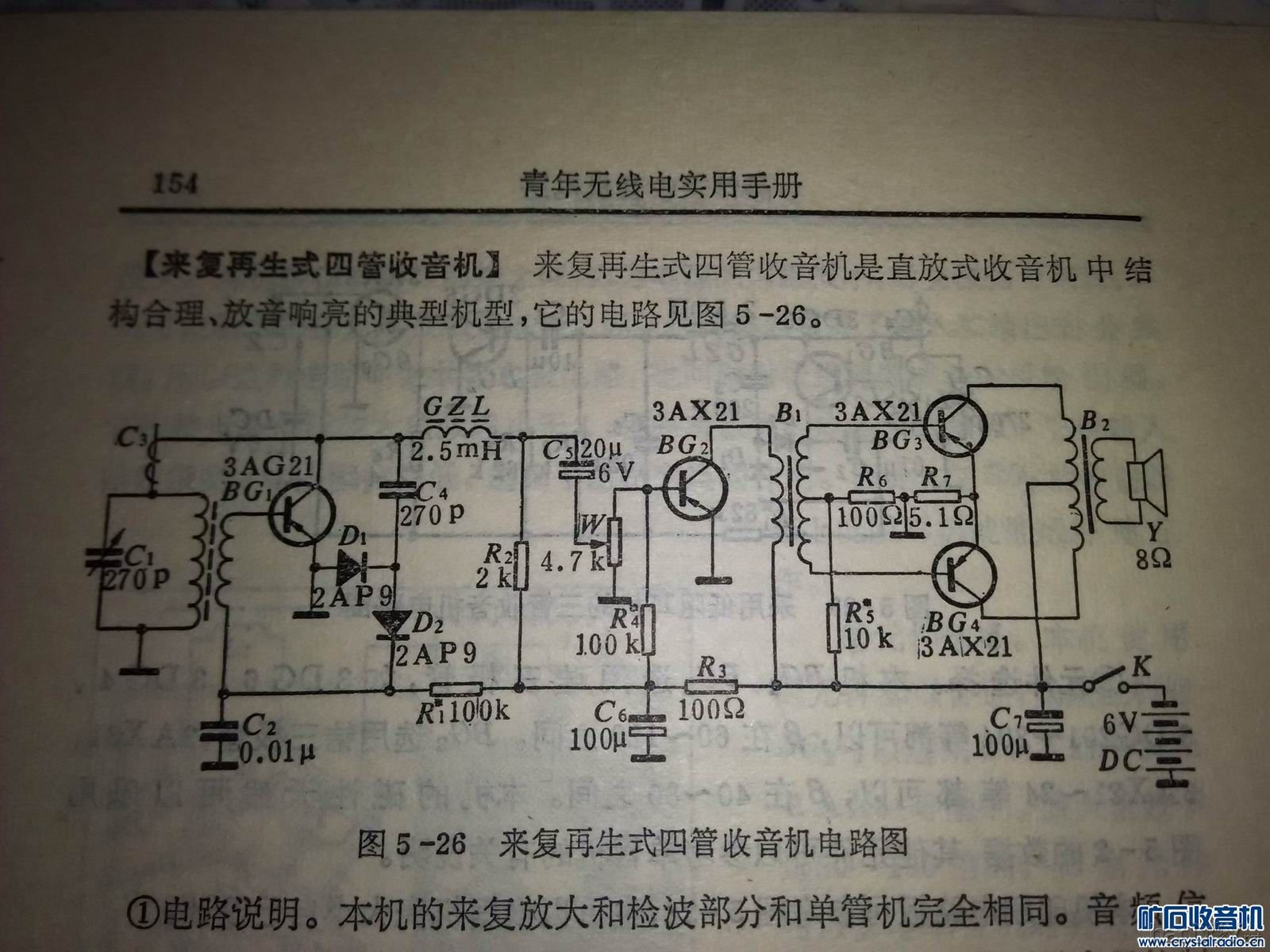

图纸就是本坛搜来的，与当年的海棠TR401相似。正是当年最早的标准线路。

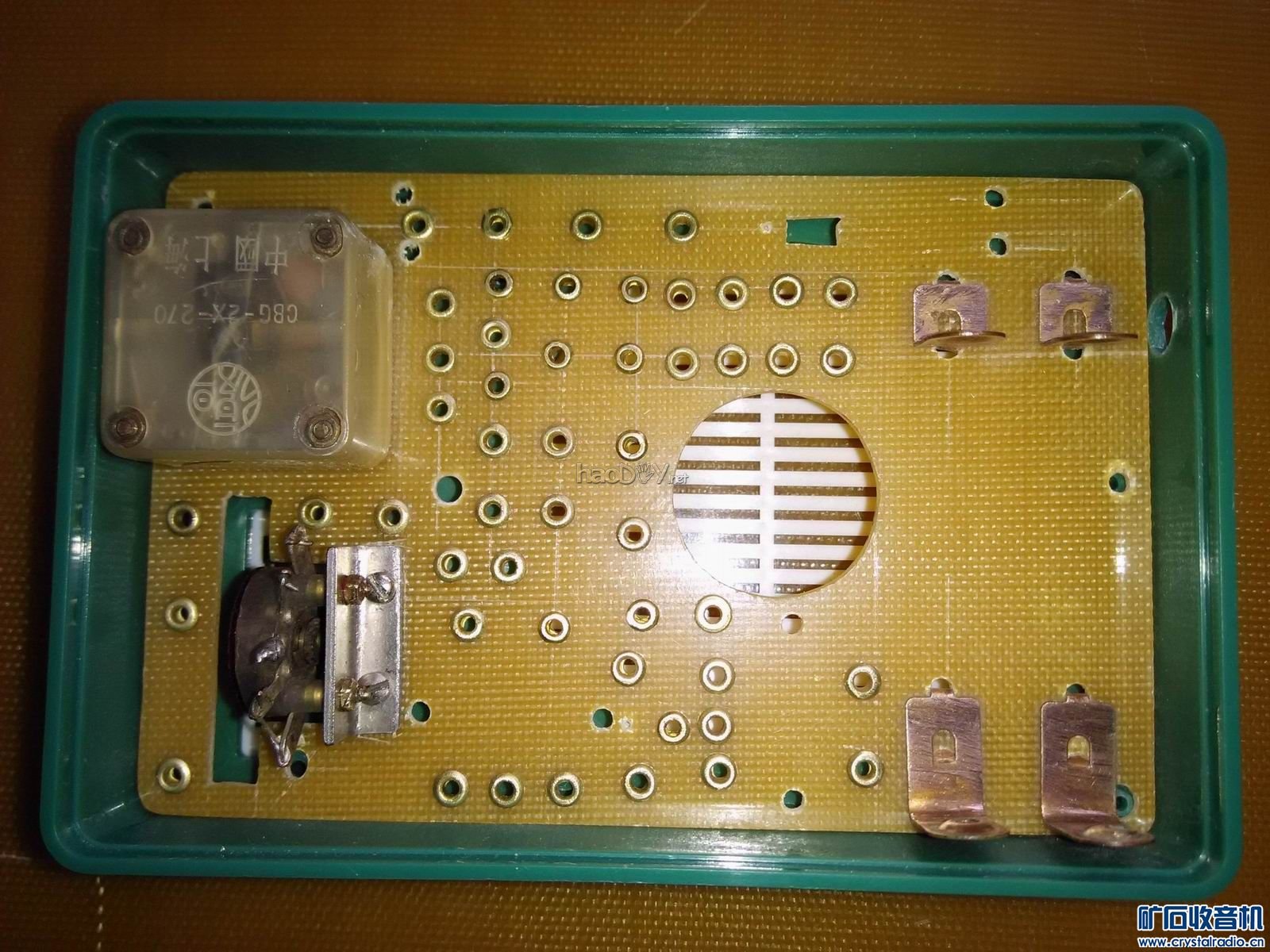

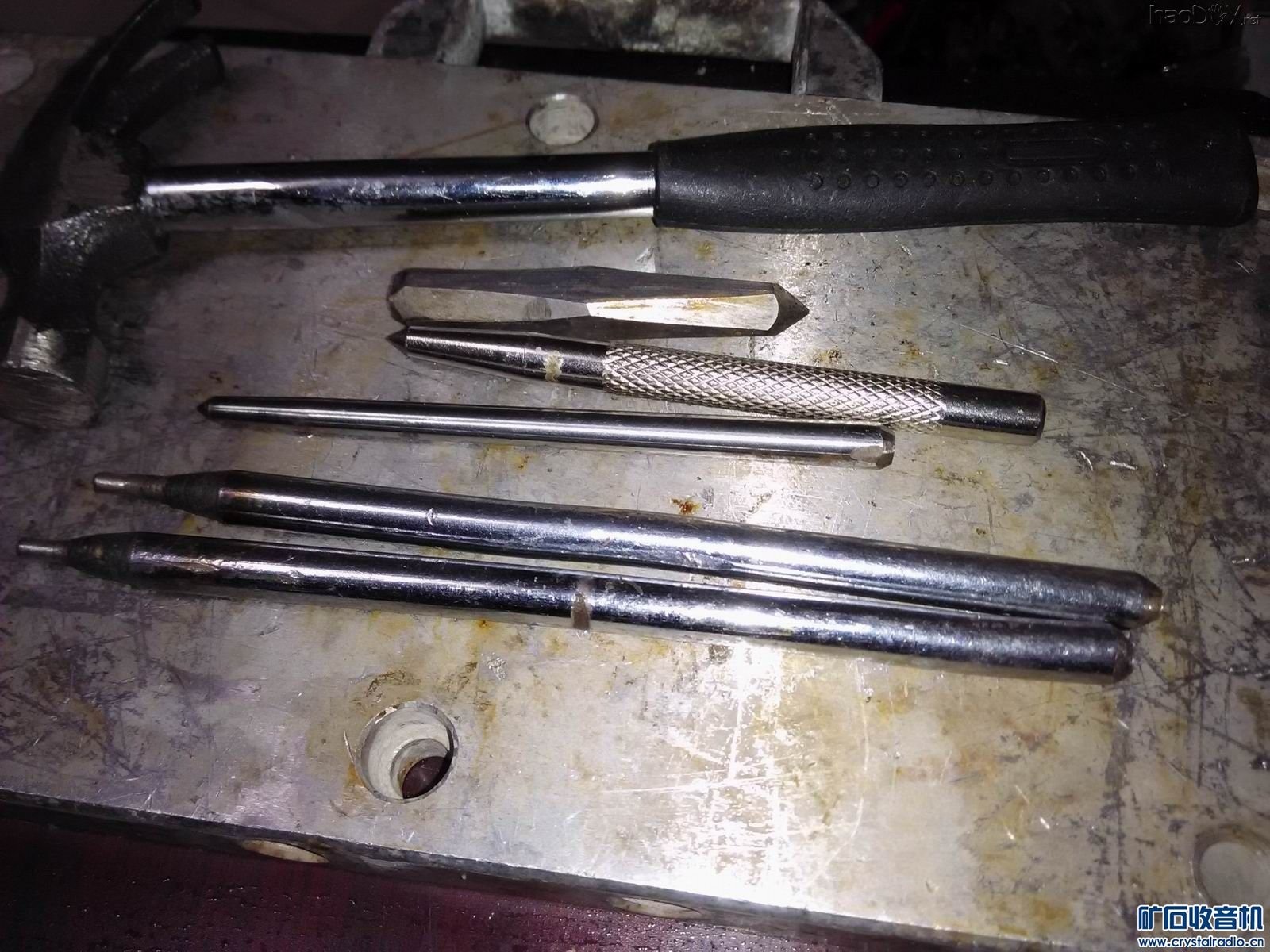

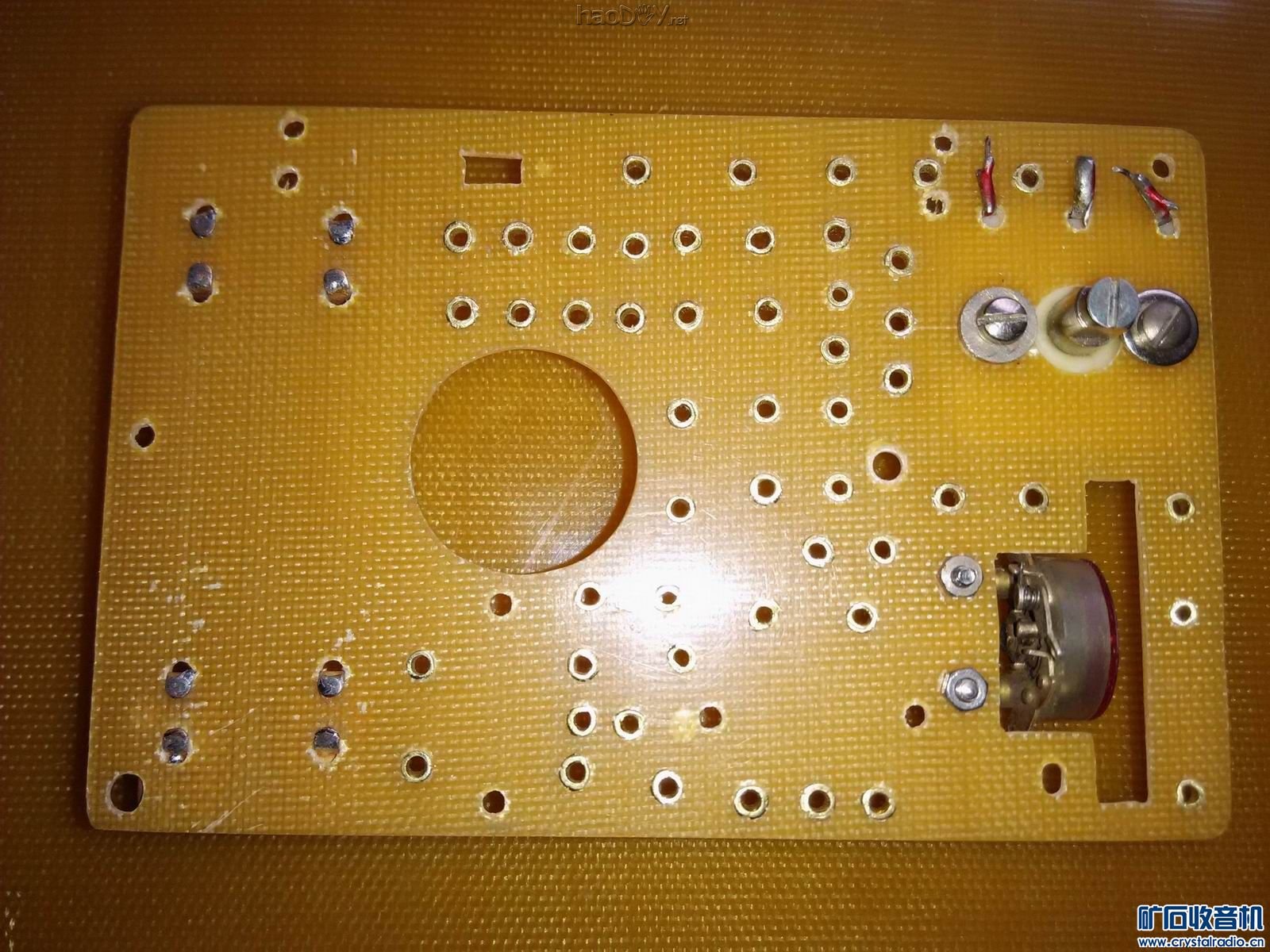

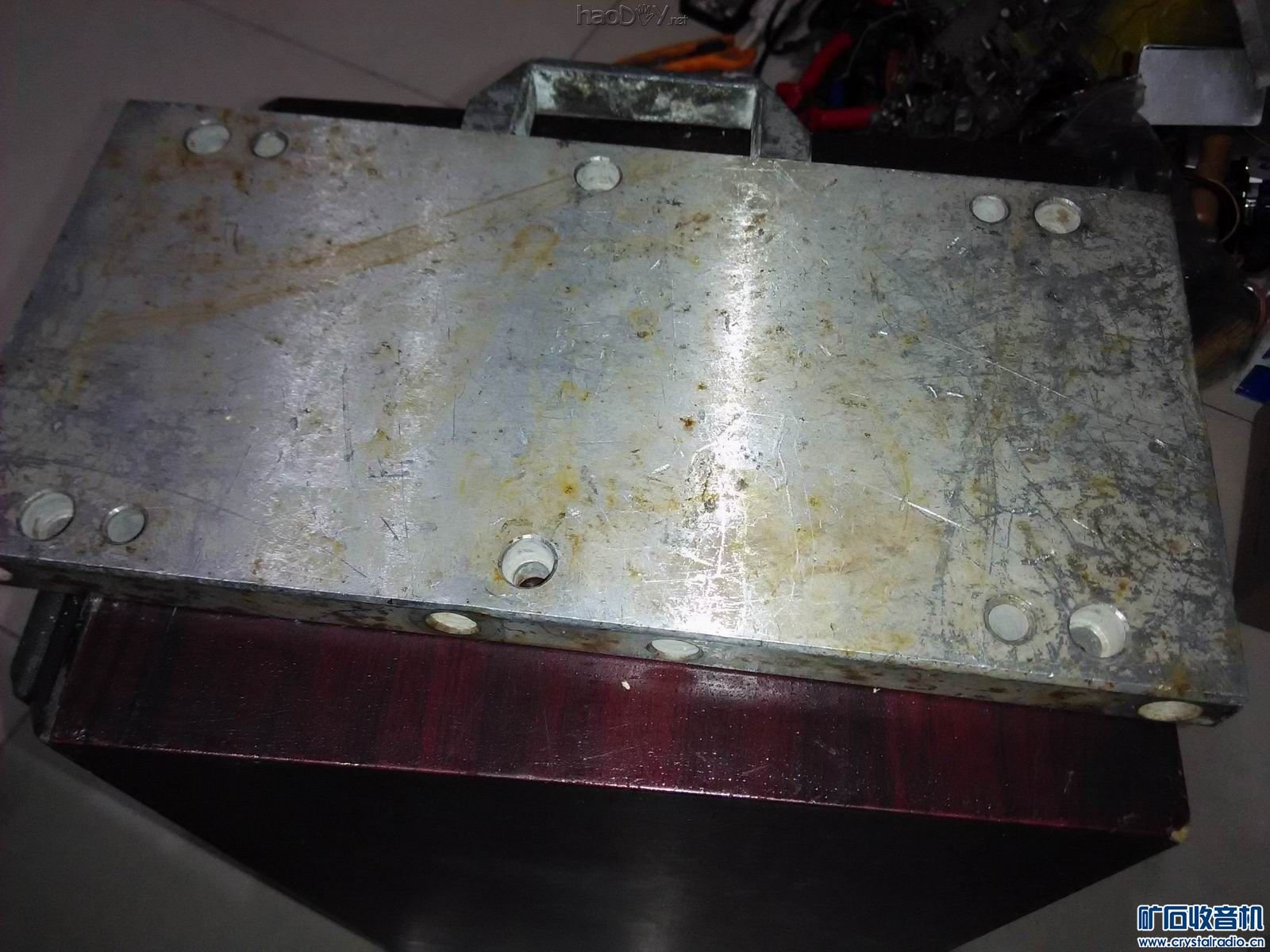

备料：原拟选用老胶木板，仓促之间只找到一块上面有许多眼，做了个群益合合的机字子。感觉并不好看。只好用聚酯基板。打眼用手摇钻，比手电钻稳定一些，打铆钉用翻遍冲子。铆钉不会开花。再就是要有个好霑板。我使用一块厚两厘米重六公斤的不锈铁板。平整度较好。打出的铆钉尚可看过眼，
较困难的是德生壳子喇叭难配。不能用现在的东西，只好先用一个老式小喇叭，再就是若用270可变。必须用扁磁棒或8MM磁棒，线圈须自绕，还有电位器的固定，须知需哦一个固定支架，其他就没啥困难了，
小元件选用就是一定要用老货，不能用色环电阻，电容当然也一样，扼流圈也找了一个老货。

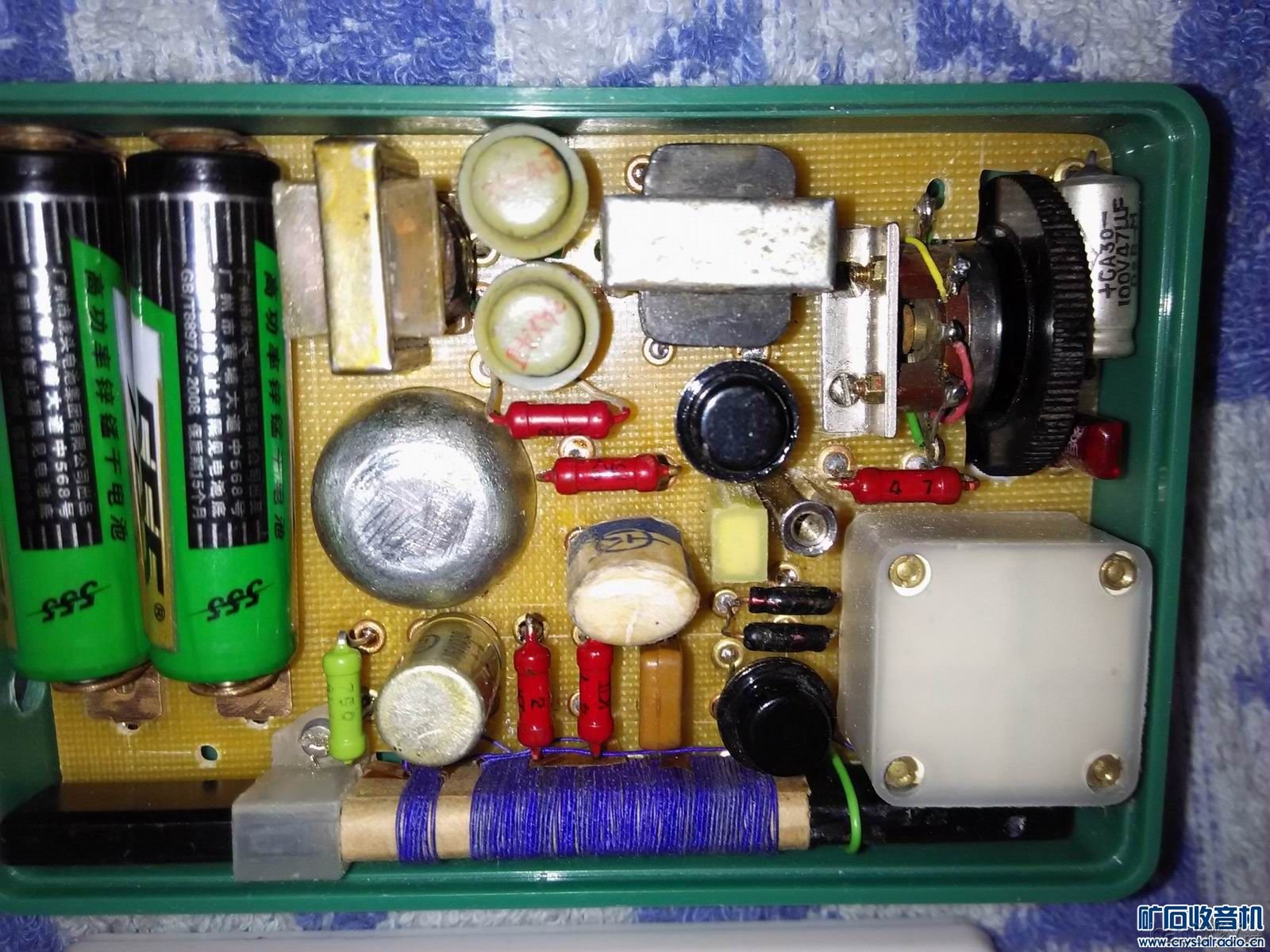

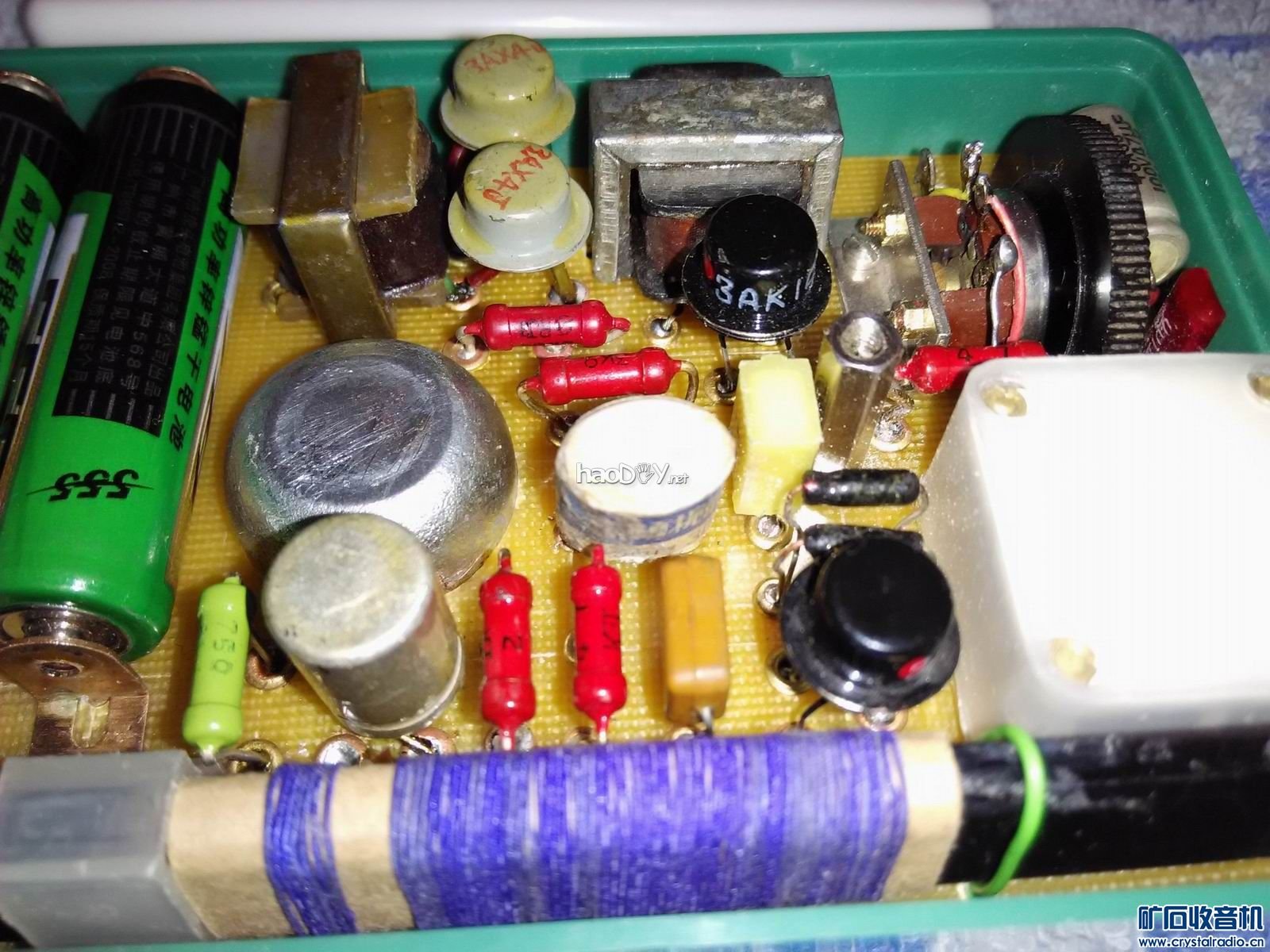

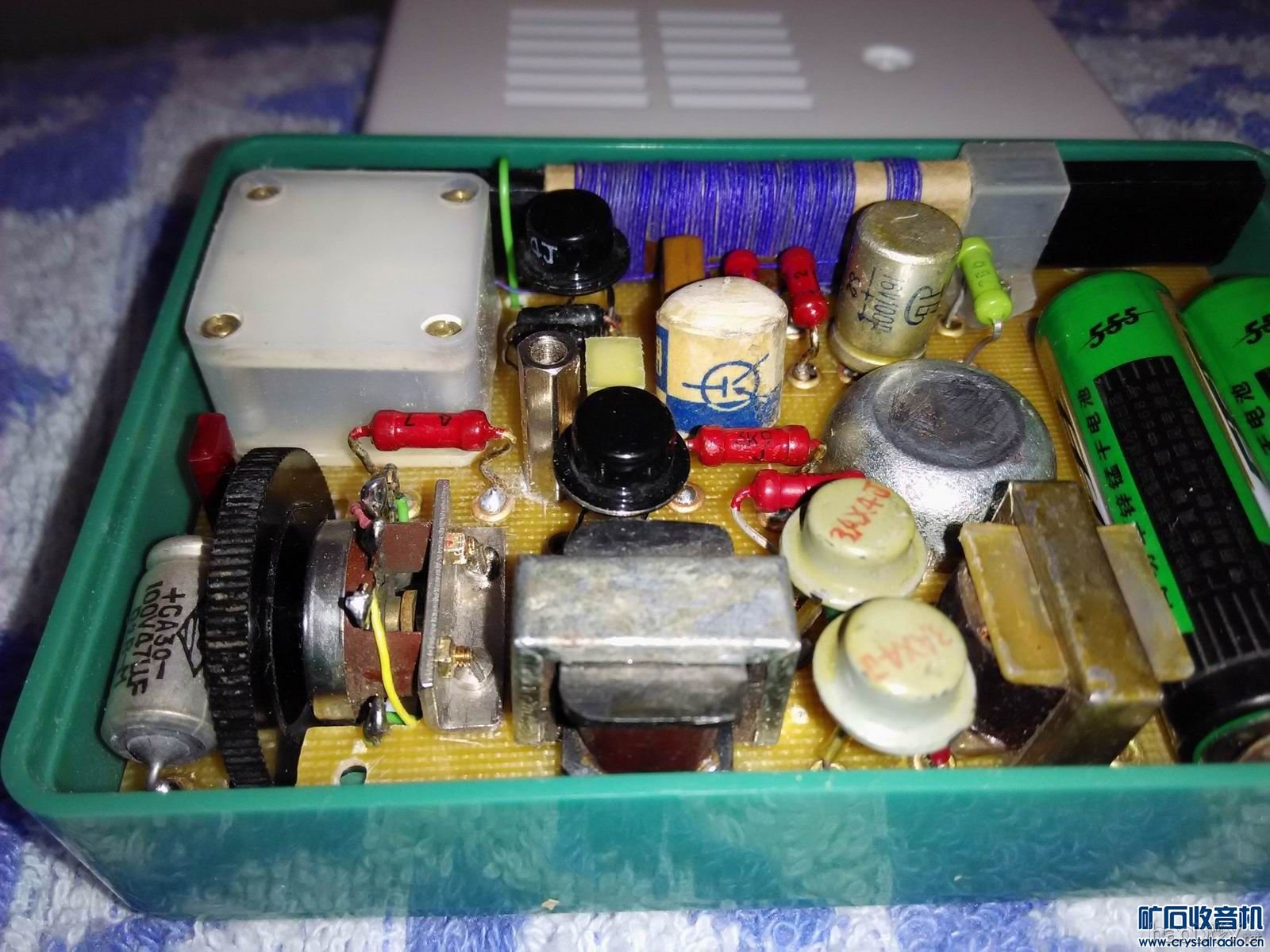

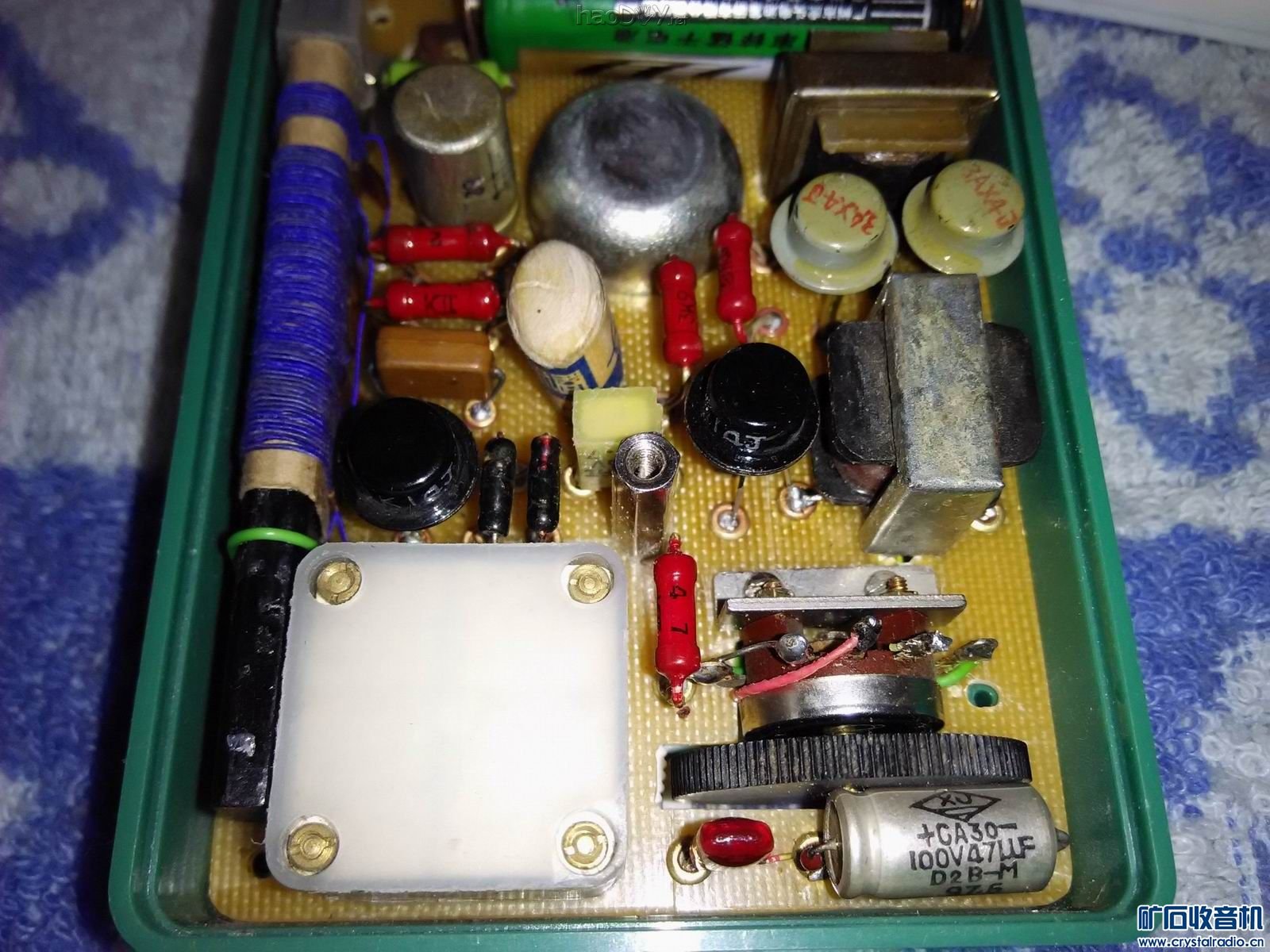

这是全部元件固定好的照片，下次再说详细情况，

本主题由草音于 2016-11-12 15:57 移动

调整大小调整大小 IMG_20160104_183925.jpg (266.92 KB, 下载次数: 29)

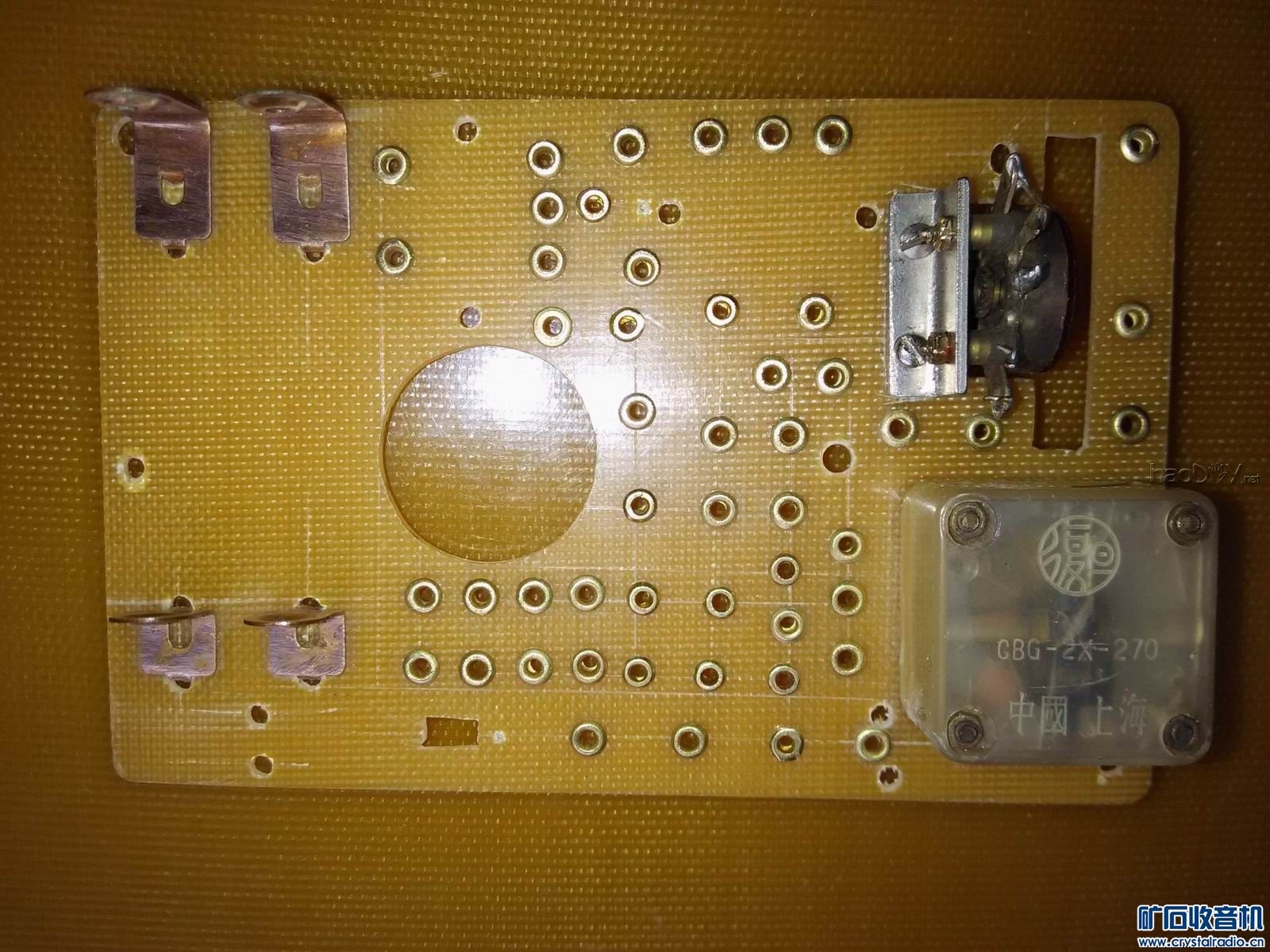

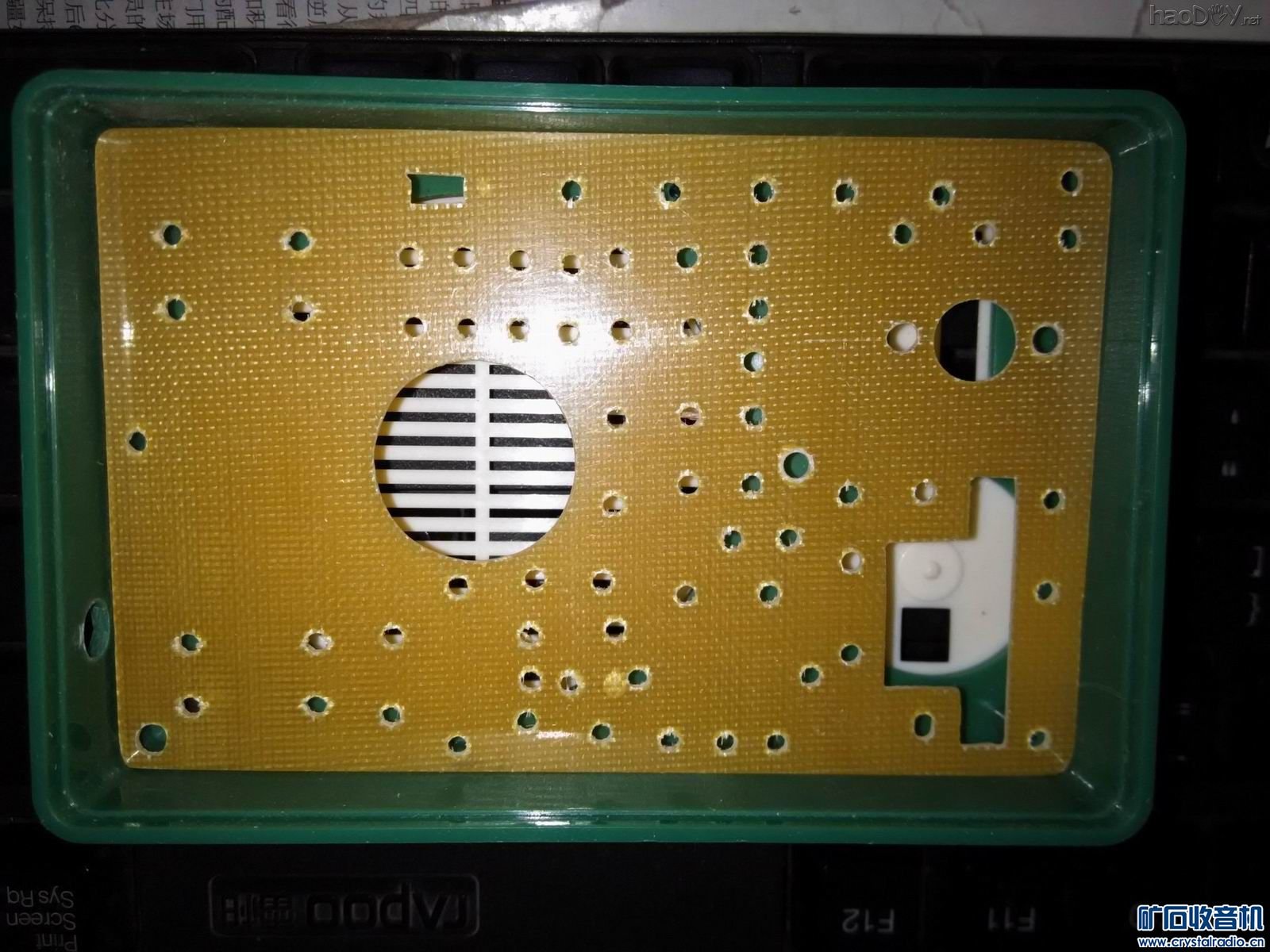

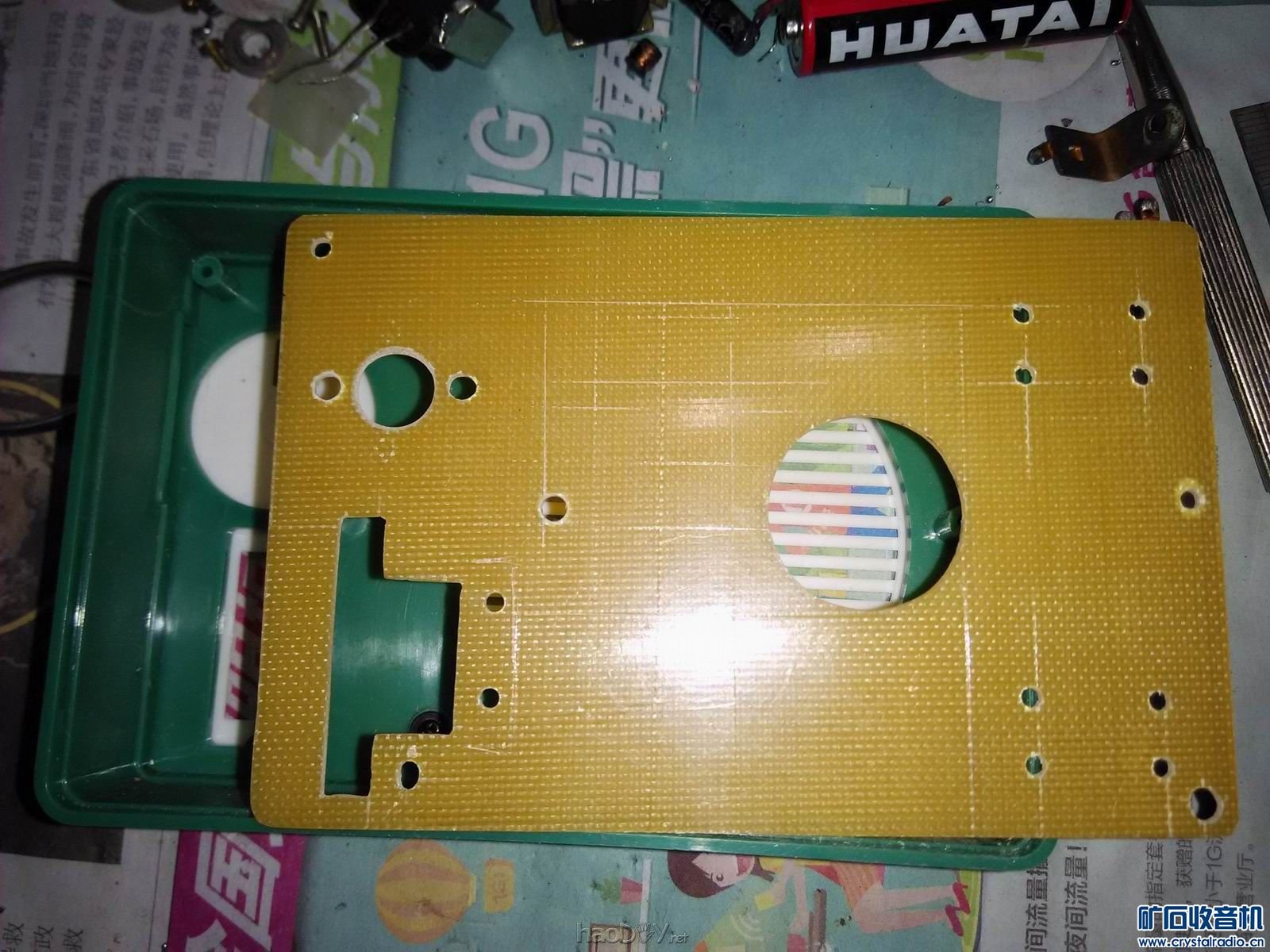

裁好的基板
