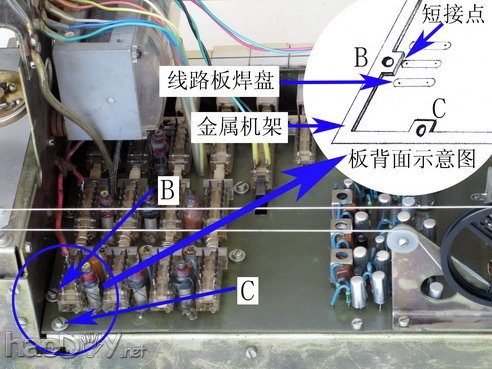

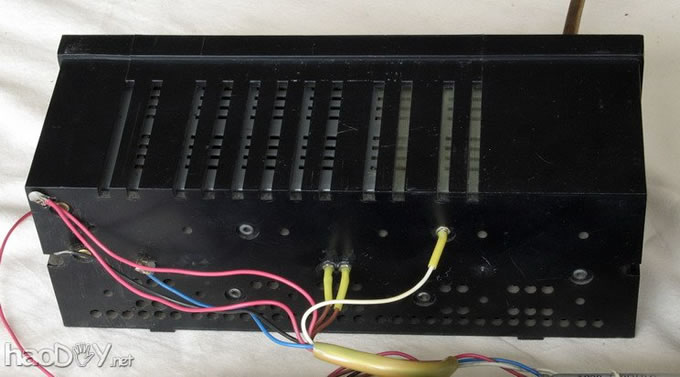

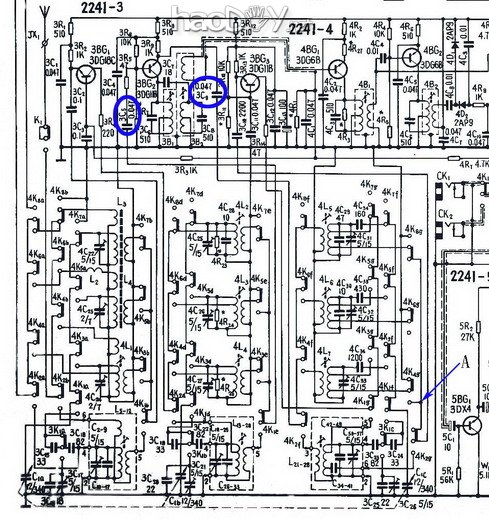

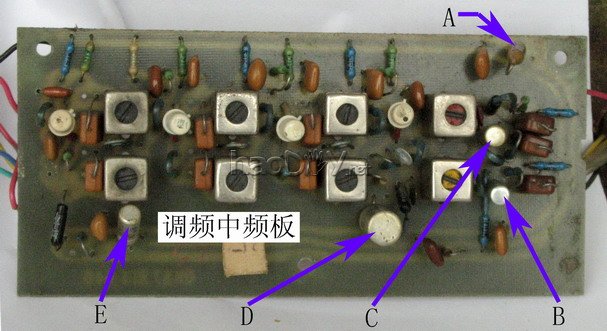

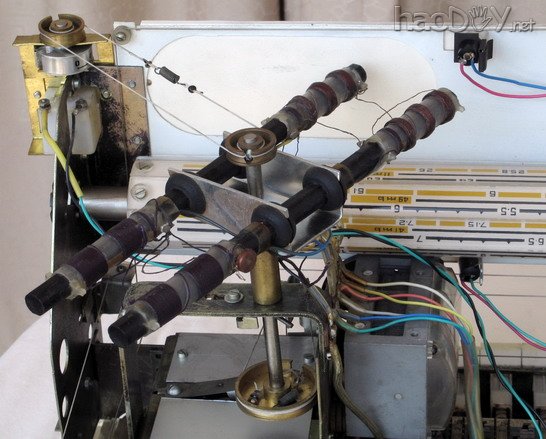

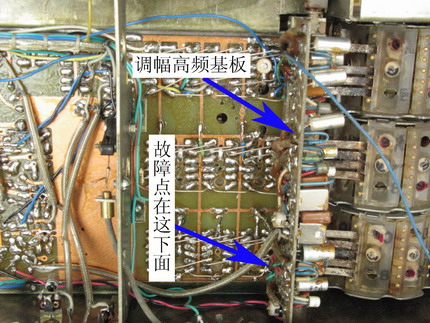

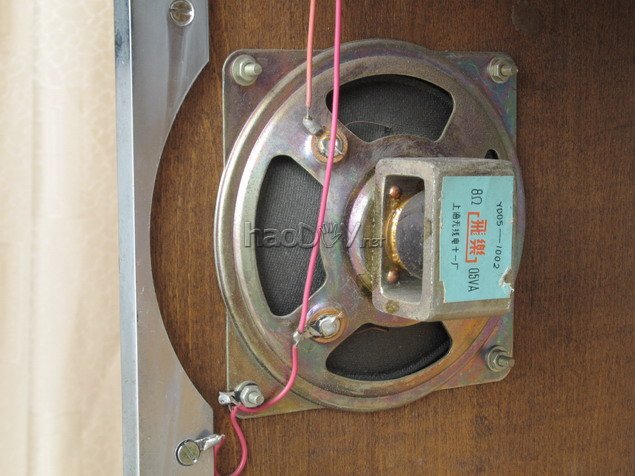

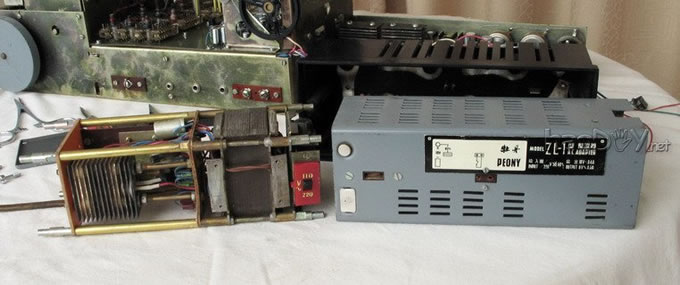

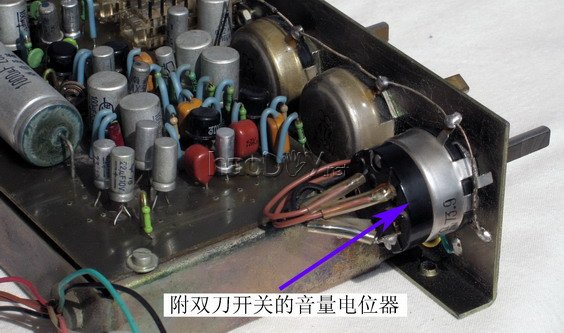

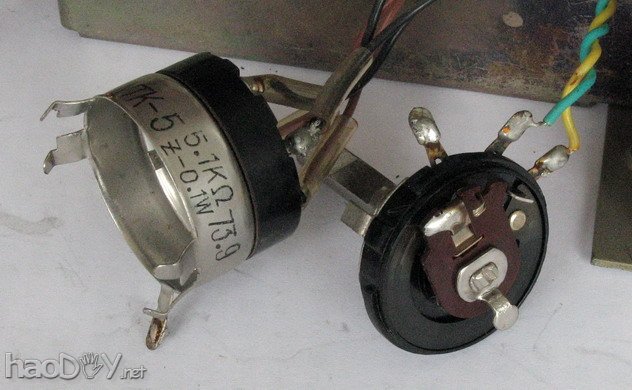

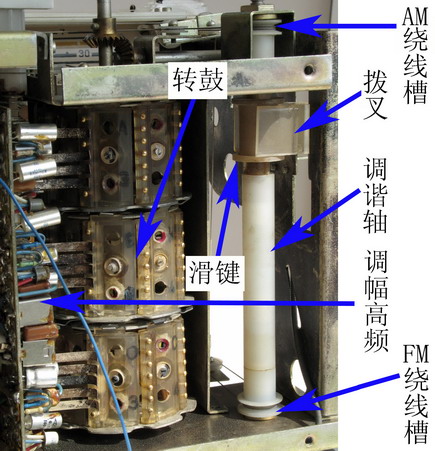

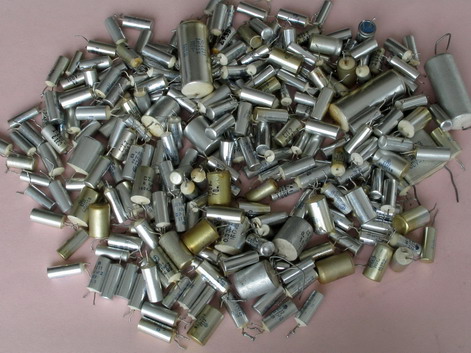

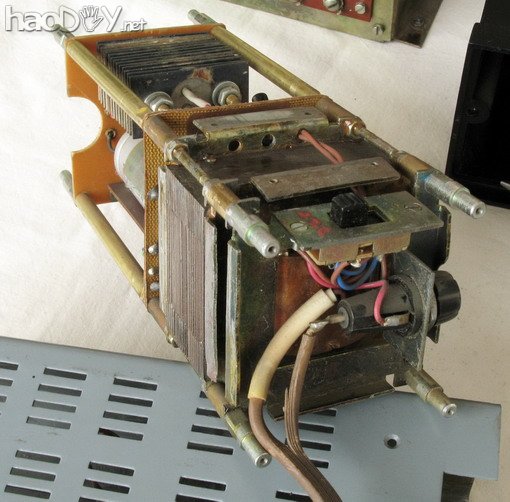

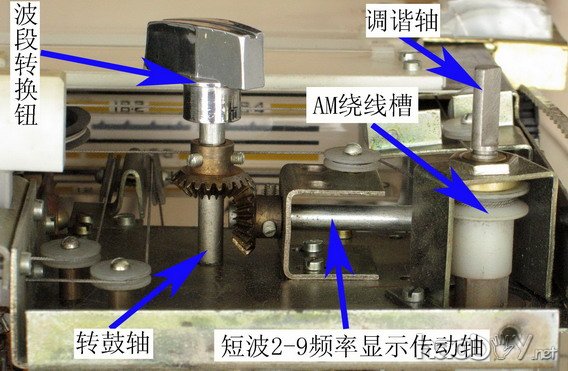

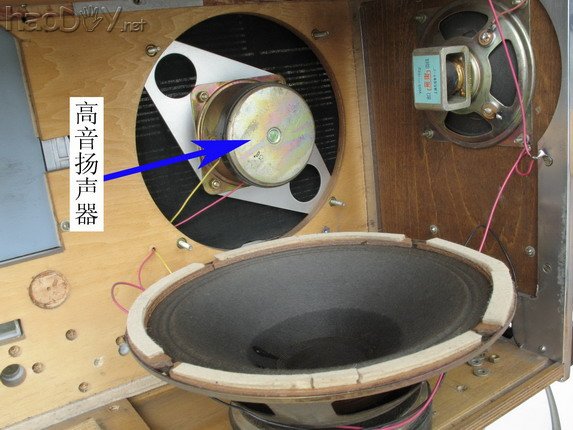

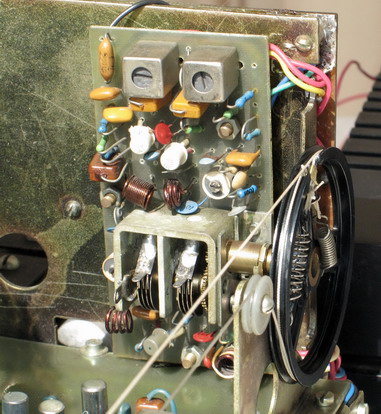

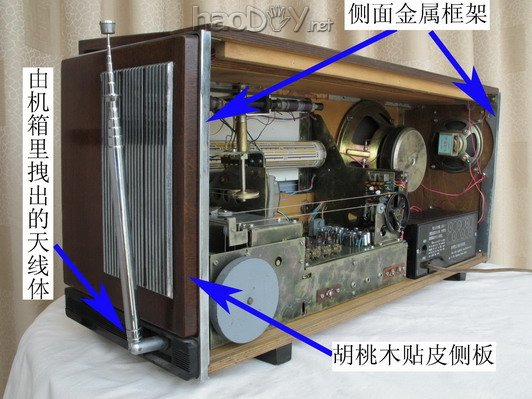

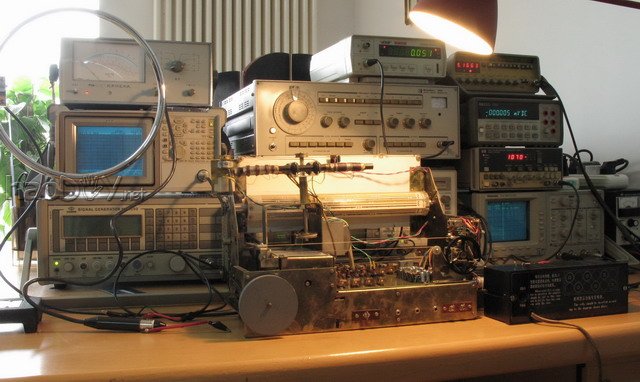

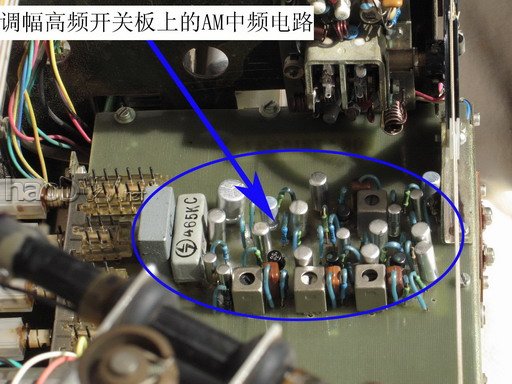

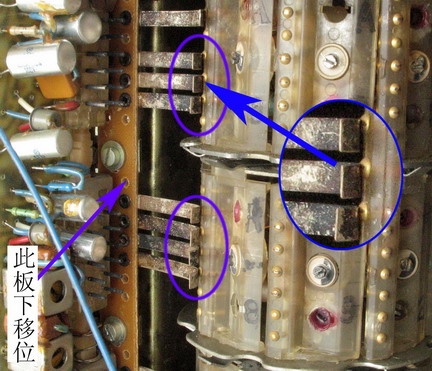

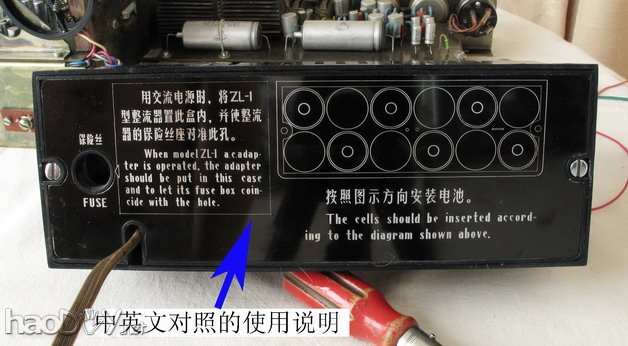

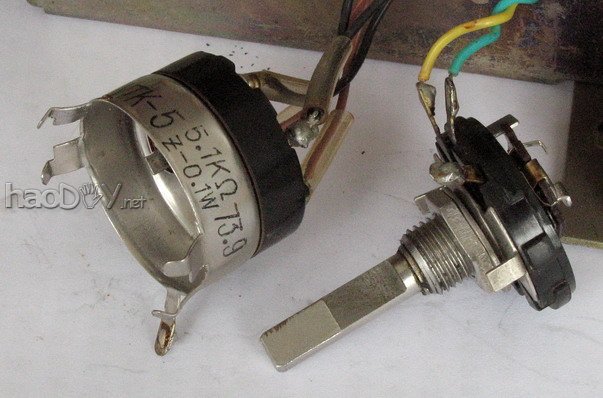

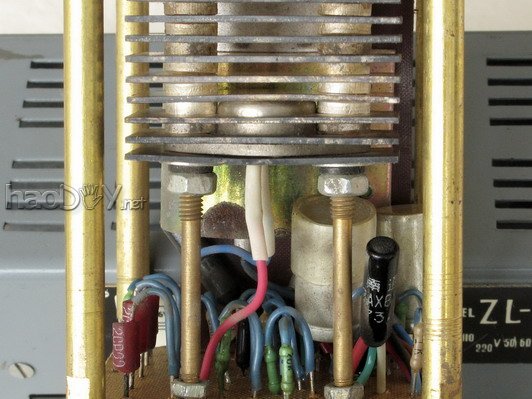

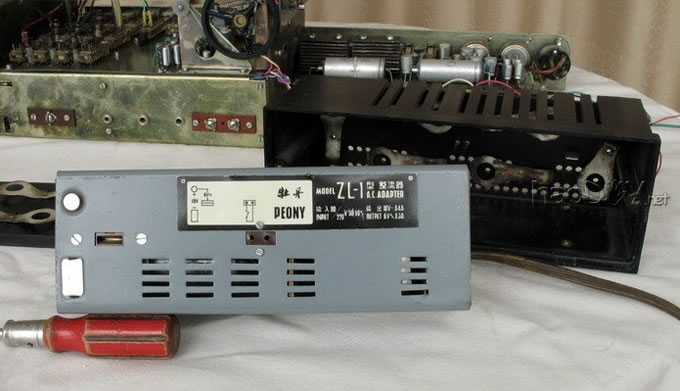

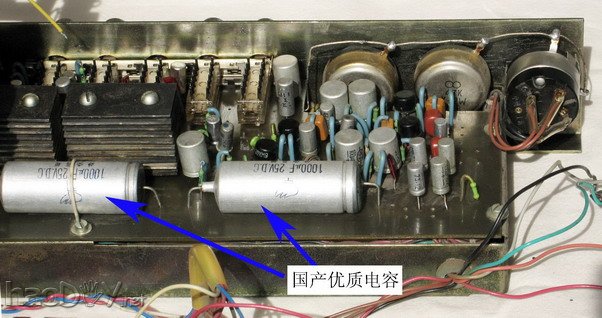

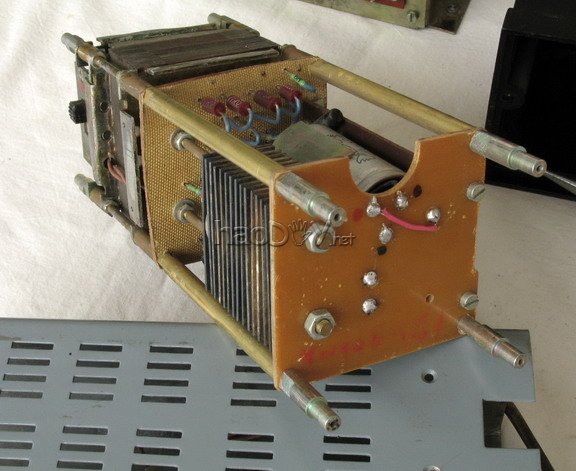

放假之际，整顿了一下手头记载的数据文字资料，构成如下文字，同坛友们交换。 一年之前受冤家之托，修缮一台他收藏的国产名机——牡丹2241型全波段半导体收音机。最近终于忙里偷闲，应用数日时间，修缮好了这台机器并送交冤家。对牡丹2241型台式收音机早就有所耳闻，可以亲身修缮它，并无时机从各个方面对该机停止摸索，从而对这样一部低劣的国产收音机有了很深入的了解和较片面的意识。我从牡丹2241型台式收音机中看到了国产收音机低劣的质量，其优秀的功用、简约的内部传动及结构设计、近乎片面的适用性能、厚实奢华的外观外型，令接触过它的人无不为现在民族工业在收音机翻新、研制、消费上的开展而感到自豪与骄傲，它是老一辈收音机研发设计人员智慧的结晶，是国产收音机历经数代演化开展一个时代的精品写照；今天这台收音机更是咱们这些生动在各行各业、收音机的消费者或收音机喜好者们学习、钻研、讨论、收藏的模范。应用这次难得的时机，就整个修缮的进程，对机器各部分作具体拍照、笔记培修进程、记载测试数据，连同在拆解、调试进程中对这台国产一级广播接纳机的摸索一并整顿，构成如下文字同大家交换。 一、牡丹2241收音机简介 《无线电》杂志1978年第2期至第6期，延续刊载了北京无线电厂2241设计小组宣布的“牡丹2241型全波段半导体收音机”文章，从牡丹2241型收音机的利用方法、结构特点到主要功用目的等等作了及其详尽的引见。这是该机间接消费厂家、更确切的说是研发设计人员地下宣布的技术资料，从中可能片面的了解该机的电路设计思绪、功用参数的设计选取打算、调试检测数据资料、零件元器件及构件材料的选用、直至电路图等等，很是宝贵。试想咱们见到的泛滥各式各样的收音机，能有几台会失去间接消费厂方设计人员技术资料的！三十几年前还是有一些的，如宣布在《无线电与电视》特辑《晶体管收音机》一书中的：“红灯783特级立体声组合机的总体设计”、“红灯784晶体管台式收音机的总体设计”等等来自设计一线的技术文章。现今，买到一部自己中意的收音机还不算难，到是作为收音机喜好者或曰无线电喜好者，想要同时失去收音机的技术资料，哪怕是一张电路原理图，却是相当的难。非要这些技术资料吗？不是的，没有它咱们照样爱自己中意的收音机，但有了它，我会从中读懂这收音机的内涵，反而会由此更爱这收音机，这是由里而外的爱。 以下摘录“牡丹2241型全波段半导体收音机”文章中对这收音机的引见： “这是北京无线电厂消费的全波段一级台式收音机。全机利用22只半导体三极管和10只二极管；有12个波段，能接纳全副调幅广播波段和一个调频广播波段。调幅波段包含长波、中波和九个短波波段，各短波波段的频率范畴是连贯的。其中短波2～9八各波段有展宽安装，能将各波段中包含的标准米段停止裁减。 本机调幅中放驳回陶瓷滤波器，并有带宽管制安装。低频部分有音调抉择安装，在手调档时，高、低音管制钮能延续调理，以顺应利用者的不同需求。低频输出级驳回了无变压器电路。电源可由12节1号干电池供给，也可利用专为此机设计的牡丹ZL－1型整流器，将交换市电整流后供给。 本机还装有调谐批示表、时区表及耳机、拾音、录音、外接扬声器的插孔和外接电源等接线柱，以满足不同的需求。 主要功用目的 1．频率范畴： 长波 150～400千赫； 中波 535～1605千赫； 短波1 1.6～5.0兆赫； 短波2 5.0～7.1兆赫，展宽5.93～6.23兆赫（49米段）； 短波3 6.1～8.2兆赫，展宽7.07～7.35兆赫（41米段）； 短波4 8.2～11兆赫，展宽9.45～9.80兆赫（31米段）； 短波5 10.1～13.5兆赫，展宽11.653～12.05兆赫（25米段）； 短波6 13～17.4兆赫，展宽15.05～15.55兆赫（19米段）； 短波7 15.2～20.1兆赫，展宽17.55～18.05兆赫（16米段）； 短波8 18.2～24.2兆赫，展宽21.25～22.05兆赫（13米段）； 短波9 21.5～30兆赫，展宽25.45～26.75兆赫（11米段）； 调频波 88～108兆赫 2．中频频率：调幅465千赫；调频10.7兆赫。 3．输出功率：不失真功率不小于4瓦；最大功率不小于5瓦。 4．电源电压：直流18伏。 5．电源消耗：在无信号输入时不大于50毫安；在最大输出时不大于350毫安。” （摘录完结） 机器外观见图001、002、003、004。  图001  图002  图003  图004 这台收音机全副电路分五块印刷线路板，其对应电路图的标号、线路板设计称号、涵盖电路性能区分是： 2241－1 调频变频板：FM高放、振荡、混频、AFC。 2241－2 调频中频板：中频缩小、鉴频器、FM中、高频电路供电。 2241－3 调幅高频基板：AM高放、振荡、混频。 2241－4 调幅高频开关板：AM中频缩小、AGC、检波，（长、中、短1波段）高频各调谐回路，全副波段开关及性能开关。 2241－5 低频板：音频前置缩小、音调管制、音频功率缩小、前级稳压供电。 全机以应用弦线传动的调谐机构共有四套：FM调谐系统；AM调谐系统；磁棒天线调谐系统，磁棒天线旋转方位显示系统。 二、对这台收音机停止检修的进程 为了修缮这台收音机，我前前后后读了很多遍“牡丹2241型全波段半导体收音机”文章，力图有针对性的修缮，少走弯路。先接通电源，开启机器，将发现的效果及缺点现象逐个记下。然后断开电源，拆解机器，并展开如下修复： 1．除尘。卸下久置未用的机器后背板，机箱内满目尘埃，用手抹一下机芯调幅高频开关板，厚厚的浮土下原貌浮现（参见图005、006）。  图005  图006 浮土比油泥污垢好祛除，思考四解决的简便，将机芯取出移至室外，边用毛刷扫，边用皮老虎劲吹扬尘，之后辅之以工业酒精棉擦拭，费时一天，始现原貌，参见图007、008。  图007  图008 2．各波段琴键开关接触不良。早先消费的琴键开关，沿开关体推杆的两端不是密闭的。将机芯沿开关推杆方向立放，用玻璃注射器安上细针头，将汽油自每组开关推杆的两端强力注入，反复按动琴键开关各键，靠汽油荡涤并带出尘土，之后搁置到汽油充分挥发，再用公用电子器件清洁剂喷入开关体，反复按动琴键开关各键。拭去流出的残留清洁液，搁置必定时间待清洁液流过的痕迹干掉，这一点对高电压的电子管机器尤为重要。再利用开关已没有了宜人的“咔、咔”声，接触良好。用这种方法屡试不爽。 3．磁棒旋转折构运行不良。现象是：转动面板上的磁棒天线方向调谐旋扭，机器右侧上方磁棒天线0～180度的方向批示随动滞后，即出现了调谐空程。反省为中、长波磁棒旋转调谐弦线年久缩短，调整拉线盘上的弹簧，截去两圈，见图009箭头所指，必定程度上复原弦线的张紧力，使得天线方向调谐旋钮的转动与磁棒天线方向刻度显示同步。  图009 4．调频波段照明灯不亮。与卡簧支架组装一体的灯座折断分别，先改换坏了的小灯泡，将与金属支架分别（断裂）的塑料灯座，间接用热缩管固定在FM频率度盘的中间原装置位，开机抉择FM波段，推入面板最左侧“度盘照明”键，此灯还是不亮。对照电路图分析，发现效果：这机器在我之前已被修缮过，见调幅高频开关板背面度盘照明开关焊点处的图010，A箭头所指蓝色线焊错了位置，应该焊接于下面的焊盘（B箭头所指的）位置。再看看这机器批示灯：三个一样结构的批示灯，灯座  图010 材质塑料，金属的装置卡簧靠金属螺圈旋固在塑料灯座前端的螺纹上，全体小巧精制，目前市场上很难见到，但塑料灯座同金属卡簧接触的部位极易断裂，参见图011。  图011 5．调频波段调谐指针只能在度盘一侧往返移动。细心观察发现：调谐轴上调频绕线槽中（这个线槽参见图031），弦线于调谐时发作“爬坡”，因为调谐弦线绷得很紧，为彻底处置这一效果，只好调谐弦线撤除重绕。该机FM调谐机构所用的弦线，只在与可变电容旋转轴固定的拉线盘上用了一只拉簧，弦线的另一端在拉线盘上间接打结固定的，剪断此端，添加一个拉簧，这样靠拉簧的缩短长度，正好可能照旧用原弦线而不换新线，尽量放弃了机器的原汁原貌，而添加这枚拉簧还是有相当好处的，请见下面第三部分中的叙说。 6．短波2～9波段转鼓接触不良，不能反常任务，接触压簧位移，转换波段时噪声逆耳。一是短暂不用使转鼓触点氧化，二是与转鼓触点相接触的弹性铜片组发作位移（参见图012），形成弹性铜片仅仅是边缘与转鼓触点接触，见012图中局部缩小的图像，使得弹性铜片的接触力无余，接触电阻变大。从新装置并校对这个弹性铜片安装板；另外，用塑料橡皮擦除转鼓上各触点氧化层，透出金灿灿的镀金触点，图012中可看出触点解决后的情景。#p#分页标题#e#  图012 7．音量管制电位器有很强的旋动噪音。拆解音量管制电位器，以工业酒精棉擦除零落碳粉等杂质，从新装回。这个音量电位器做工很好，全体密闭，中臂电刷耐用且弹性耐久，并附带同步双刀单掷开关，图013、014、015为拆解前后照片。  图013  图014  图015 以上七项是不通电情景下普通培修，只是针对机械结构、调谐系统、照明安装、各静、动触点的接触等等，更是为下一步电路检修打下良好的基础。排除中心缺点后，末尾针对各级电路检修，自低频、中频直至高频逐步程序停止，以下叙说中提及的元器件标号请参见本文后附电路图，五个线路板的称号沿用“牡丹2241型全波段半导体收音机”厂方设计小组的命名。 8．低频功率缩小器放音失真。开启机器，推入“拾音”键，由机器背面的拾音信号输入接口，送入综合测试仪输出的、检波后的电台音频信号，幅度为15mV左右（牡丹2241机器拾音接口输入信号设计幅度值），音量电位器置于适当位置，听到扬声器中播放的音频显著失真，改拾音接口送入1000Hz／15mV正弦波信号，用示波器观察推挽功放电路输出波形，波形高低不对应，凭阅历观察波形负半周应该是正常的，说明复合互补功率输出级晶体管5BG5或5BG7有效果，形成推挽配对管个性差异变大。先由末级功率管入手，焊下功放电路末级两个中功率管3AD6C引脚接线，用500型万用表100Ω档做比较估测，发现5BG7管的穿透电流太大，温漂重大，拆下该管，见图016、017，从手头存留的几个3AD6C中，找出支与5BG7管同是绿色标点的J级管改换上，接好线，通电，用数字电压表从新校准中点电位：  图016  图017 调整5W微调电阻，使中点电压为电源电压的二分之一。再试听，失真已听闻不到了，观察波形高低基本对应，任务1小时，中点电压巩固在－9V（实测－8.98V左右）。再看图018，末级功放管用的散热器很精制，很顺便，更像是仪器上用的；两枚长铜螺栓穿固多片镀银铜片，与内嵌晶体管联合为一体，可见此机用料考究。  图018 9．音调管制部分。该机音调管制部分堪称设计周到，除手控调整高、低音调外，更可能间接选定设计好的如言语、演唱、低音、管弦乐等这些特定音调。由机器拾音接口送入音乐讯号，倾听并操控该机各音调旋扭或管制键，觉得旋动低音调电位器后，低音的扭转量太夸张了，尤其是电位器转到极限位置；同时特定音调的选定，音色扭转特色性不显著，比如“言语”档音色偏低沉等等。着重反省音调管制电路中CJ11、CZJ2型号的金属化纸介小型密封电容，这种电容利用年久后，容值变动大，多数都超越了原值的40％，形成音调调控功用背叛原设计取值，这类电容本身介质损耗趋大，使得频率个性变差。离线检测（用数字电桥在特定频率下）5C9、5C10、5C11、5C12、5C14、5C17、5C18、5C19电容，发现容值多数已增高，如电容5C19，由原来的0.22uF变动为0.43uF，介质损耗换算D值为0.4203；筛除功用不良的，在我积聚下的一堆这类电容拆机品中（见图019），筛选功用好的改换上，再次放送音乐来倾听，音调操控的成果相当令人满意。  图019 10．调频波段不任务，连噪音都没有，手旋动音量电位器金属柄时会有很强的感应电流声，说明后级音频缩小电路检拾不到前级馈送的信号，前级电路全体没有任务，查FM通道电路供电。结果是调频中频板（见图020）上，－6V电源滤波电感2L1／560uH内部线圈断路（图中A箭头所指元件），改换之。  图020 11．调频中频板检修。调频波段能任务后，可接纳很多台，但电台广播声响显著失真，体现为语音模糊，音乐伴随有类似于共鸣的细微自激，同时调谐显示表头指针偏转幅度偏小。检修结果如下： ⑴用仪器校准FM中频通道四个双调谐回路（其中一个双调谐回路在调频变频板上），没有发现失谐现象，三级中放各调谐回路频率个性良好。 ⑵调频鉴频限幅。焊下(见图020中C箭头所指) 10uF／6V电解电容2C32，用TH2821A手持式数字电桥，在100Hz频率下测试电容值仅0.677uF，介质损耗换算D值（下同）显示为1.4879 ，而10uF容值同类型质量好的电解电容，同频率下测其介质损耗D值普通在0.0160左右。该电容与电阻2R28及2R29之和的乘积为一固定的时间常数，普通取值为0.1～0.2秒左右，电容2C32性质的劣化，使这一时间常数大幅度变小，招致鉴频器丢失了限幅作用，不能滤除载波振幅的瞬间变动，其解调出的信号蕴含有调幅搅扰，体现为声响模糊，不明晰。这支电解电容必需改换。 ⑶反省调频AGC。焊下(见图020中E箭头所指) 10uF／6V电解电容2C7,以异样的方法测试容值为2.95uF， D值为1.3095。这个电容在电路中的作用是：同电阻2R6造成FM第一中放管2BG1集电极经二极管2D1检波输出信号的滤波电路，滤波后的该路直流分量送至FM高放管1BG1的基极，起到电压饱和式正向AGC管制造用。调频高放级AGC的作用还不同于调幅AGC，其主要是克服大信号，因而AGC管制的时间常数（电容2C32的容值同电阻2R6值的乘积）取的较大，AGC起控时间较晚。而电容2C32容值锐减，则使AGC起控时间提早，同时亦形成AGC信号滤波无余，招致中频信号交换成份送入被控高放管基极，使其基极偏压将随这一交换成份而调制变动，重大的会形成自激。要改换这枚小体积电容，借用原外壳换内芯的方法不容易完成，又找不到适合的老电解电容，用一枚如今的高质量电解电容，剥去塑料印刷外皮，焊装后以铝外壳露出在线路板上，还是很像老品牌电解电容的。 ⑷调频调谐表头显示。焊下(见图020中D箭头所指)100uF/6V电解电容2C27,同上述一样的方法测试电容值约23uF，D值为2.3711 ，反常的D值应在0.0300左右。该电容同电阻2R24造成经二极管2D2整流后供电表批示的信号滤波电路,其容值变小,充放电功用劣化,形成批示表头指针摆幅减小。改换该电容方法同上述。 ⑸鉴频输出中的去加重电路。焊下(见图020中B箭头所指) 0.01uF电容2C33，一样的方法测试结果：电容值高至0.0192uF，D值为0.4015，而0.01uF质量好的同类型电容D值仅为0.013左右。电容2C33同电阻2R30组成去加重网络，衰减调频广播发射时预加重所降职的高音，普通规则去加重网络的时间常数（2C33与2R30的乘积）为50µS。这一规则不是必定要严厉遵守，也就是说你可能经过适当扭转2C33电容的原设计容值，在衰减高音的程度上，抉择自己偏好的音色，比如选取低于50µS的时间常数，适当补救高音频。针对这台机器，因为2C33功用不佳，还是尊重原设计值改换掉。换上的电容是CZJ2型号的老电容，但实测功用是很好的，是在我的拆机同类电容（见图019）中挑选出的。 以上调频中频板培修后的情景见图021。调频中频板检修实现后，再收听一外地  图021 调频广播信号，声响似乎从迷雾中走出，言语明晰，音乐难听，是久违了的宽频响、低噪音有别于调幅广播的声响，可见功夫没徒劳。再反观改换下的电容，其中的三支电解电容有一个独特特点，标称耐压都是6V，于是忙用数字表测量FM中、高频供电电压为7V，超越了电解电容的耐压值，难怪会损坏。追踪查到机器前级供电的源头，5C15负端电压值为7V， 要将这一电压降回到设计值，我没有依照厂方设计小组的意见去调整5R15／100Ω电阻，由于调整好后，确定上去5R15新阻值的老电阻不好找。而二极管2CW14（2CW55）的巩固电压值是有必定范畴的，普通在6.2V～7.5V之间，用500型万用表10K电阻档经过测值换算，在手头的一些2CW14二极管中，挑选出稳压值低的改换上，复测5C15负端电压巩固在6.3V 。至此，在接上来的检修中，耐压6V的电解电容是要重点反省的。 12．在调频波段整个频率范畴内频率批示数偏低，即北京地域调频高端106.6MHz电台信号在频率刻度盘的中间位置收到，在频率刻度盘最低端88MHz处收到的是97.4MHz电台信号。假设频率批示值偏向比较小，从新调整振荡级频率笼罩范畴应该很好处置，但像这样相差太多的，必定是本机振荡回路中要害元件发作了性质上的变动。细心反省是调频变频板（见图022——立装的调频变频板）上振荡回路微调电容1C20（2～7pf）开路，该微调电容的一字调整螺丝同下面连动的圆瓷盘之间脱开，螺丝转动而圆瓷盘不动，这种微调电容多出现此类缺点，体积越小缺点率越大，顺便是焊在线路板上数年后，环境顽劣，灰尘油烟腐蚀，可转动的圆瓷盘同固定的电容体粘连，旋动螺丝调整电容时，螺丝同圆瓷盘间的联合很容易脱离，而螺丝下端的连线焊在电路板上，是微调电容的动片，这样这个电容就开路了。卸下调频变频板，换上新的微调电容，通电后用仪重视新停止本振频率笼罩的调整，频率高端调1C20微调电容，低端调1L4电感，见图023，往返多次，最终调好。这里最难调整的当属1L4线圈，调整其各匝之间的距离，即要有极大地耐烦，又要有很好的心境，靠绝缘塑料一字改锥拨动线圈，动一点频率变动很大，要把握好使劲，但0.9mm直径的漆包线绕就的线圈很有刚度，拨动匝间距离调整极费精神。一些低档收音机FM高频头中的振荡线圈等，多驳回线绕式的管状立置装置，靠旋动其线圈中间的弱导磁螺纹芯，来扭转线圈的电感量，调整起来极端不便。以上调整好本振频率笼罩之后还要停止统调，见下文。  #p#分页标题#e#图022  图023 13．中波、长波、短波1这三个波段不任务。机器肃清灰尘后，再通电这三个波段就不任务了，选定中波时手触摸磁棒天线有很强的感应；是不是除尘时碰到哪里了，将机芯翻过来调过去的细心观察，不得起因。通电反省，在选定这三个波段任务时，其振荡回路不任务，电容3C10衔接波段开关的一端一间接地。振荡线圈没有接入，非常奇异，为了避免在振荡回路发生排汇现象，不任务的波段线圈是要对地短接的，但为什么波段选定后振荡线圈仍与地短接。查机芯调幅高频开关板背面（印刷电路板焊接面）的波段开关4K8g、4K6g、4K4g焊点位，恍然大悟，见示用意024，原来是波段开关4K4g中间的焊盘（单刀双位推送开关的中间焊点即刀位）同金属底架螺丝B处凸出部位相碰，见局部电路图025中箭头A所指位置，形成这三个波段振荡  图024  图025 线圈一间接地。由此回想起来，肃清灰尘后，我曾随手将固定调幅高频开关板、松弛的螺丝B拧紧了，即这之前此螺丝固定点处，主板背面并没有靠这枚螺丝紧贴于金属机架。怎么处置？拧下调幅高频开关板上的全副固定螺丝，将调幅高频开关板稍加移位从新固定在机架上，就可错开上述短路点；但细心观察行不通：调幅高频开关板目前装置的位置，使得其上的一横排波段及性能琴键开要害冒，恰恰从机器面板为琴键开关的预留长方孔处探出，键冒同开孔的边缘配合缝隙很小，长方形开孔左右侧同键冒边的间距只在1mm高低，假设平移调幅高频开关板的装置位置，最终就得靠调零件芯在机箱中的装置位置，使得琴键开要害冒在面板的长方形开孔中推送不碰壁；可还是行不通：由前面的机器侧面照片可看出，在波段及性能琴键开关的右下方，还有一个短波2～9波段频率展宽推键开关，其键冒同面板的开孔之间配合的一样好；也就是说要移动调幅高频开关板，这个频率展宽开关也要同向同量的移动，最终机芯入位时，一长排的琴键开关同频率展宽推键开关之间的相对位置不能扭转。这可费事了，频率展宽推键开关是装置在调幅高频基板上的，而这板上集成着短波2～9波段转鼓的接触刀片，前面培修进程中刚刚调整好接触刀片同转鼓触点的接触位置，如今不能再动了。办法总还是有的：不移动调幅高频开关板，坚持装置螺丝B，在螺丝B开孔处，于调幅高频开关板焊盘面同金属机架之间，搁置一片较硬的塑料膜片，以胶定位。就此长波、中波、短波1区分可在选定下反常任务了。不装置螺丝B，不会带来调幅高频开关板在琴键开关推送时，水平受力作用下的位移，螺丝B的边上不远还有螺丝C，旋紧它，它是承受水平推力的主角之一。别看最终此缺点处置的很简略，仅仅是借用一片塑料膜片，但整个查找缺点、分析处置的进程却用了两天多的时间，缺点点被立装的调幅高频基板遮住（见图026），不易直观。谁会想到一枚螺丝有如此大的作为，想来现在螺丝B不予旋紧是平白无故，也看出这机器装配精度较差。  图026 14．AM高、中频电路的检修。调幅高频基板见图027，AM中频电路集成在调幅高频开关板的中间位置，见图028，有了前面培修FM中频电路的阅历，间接将AM高、  图027  图028 中频电路中的四支耐压6V的电解电容焊下检测。这四只电容在电路中作用都是举足轻重的，但都已不能反常任务了，改换方法同前述。下表为这些电容实测结果（所用数字电桥同上）： 图中标号 标称容值 实测值 在电路中的作用 ——————————————————————————————————— 3C13 100uF 153.6uF / D=0.3368 振荡管交换旁路 4C21 30uF 1.451uF / D=2.7629 二级AGC滤波 4C11 30uF 40.55uF / D=0.3058 一级AGC滤波 4C17 500uF 1990pF / D=1.1572 中放电源滤波 15．综合校准与调试。此次培修针对FM波段、中波段、短波1段的频率笼罩、统调、中频通道、鉴频电路等停止了仪器调校，因为时间的关系，在短波2～9段接纳性能反常的情况下，没有对其停止如上的仪器调校，由于那要调整转鼓内每一小格中的电容和线圈；长波普通没有广播，此次也没有调校。用仪器停止调校时要说明以下几点：⑴ 对FM波段高频电路的调校用FM信号源，靠天线耦合信号，不用接触到电路内部，不会影响测试的准确性，简单不便。加1000Hz调制，频偏为22.5KHz（相当于调制度30％），信号输出幅度20µV左右，这一信号间接加到该机75Ω天线输入端。而FM中频通道用扫频仪调校。⑵ FM波段驳回90MHz和106MHz两点统调，因为天线输入回路为不可调谐式宽带回路，因而统调时只调整高放回路，90MHz时调整1L2线圈匝间距，106MHz时调整1C6微调电容，参见图023，反复调整几次能力失去良好的跟踪。此次没有对天线输入回路停止调整，但应该顺便留意的是：该机天线输入回路是以98MHz为固定谐振频率的，在88～108MHz的整个频带内，应具备比较平整的频率照应，否则将会形成FM接纳频段内频率高、低端灵便度不均匀，此时就要靠调整扭转天线输入回路的谐振频率来予以补救。 ⑶ 在调频变频板上，肃清灰尘时毛刷碰了线圈1L3，因此也要校准1L3线圈（见图023）与电容1C9组成的中频陷波器。从天线端送入频率10.7MHz幅度20µV的中频信号，调1L3线圈匝间距，使输出最小，此时对中频搅扰克服最好。⑷ FM波段先调校中频及鉴频，之后是高频的本振频率笼罩和统调等等，统调之后，要再回过头来复查一下鉴频：由天线端送入去掉调制后的载波信号，来回悄然调动一下鉴频器次级线圈磁芯，使收音机输出噪音最小，此时鉴频器的S曲线的中点（零点）已准确。⑸ 中波高频部分调整，要将调幅信号接环形天线来停止。中涉及短波1高频部分要调整的线圈与电容都在调幅高频开关板上，其详细位置参见《无线电》杂志1978年第6期，“牡丹2241型全波段半导体收音机”连载文章中的印刷电路板图。 图029为使用仪器调整时的场景，整个培修改换下的一部分元器件见图030。  图029  图030 三、我对牡丹2241型收音机的意识 失去冤家的信赖，可以亲身培修这台收音机，很是幸运，更要借此时机，很好的意识这个宝物。 1．有愧于国产一级台式收音机，特点清楚，设计到位，性能完全。 ●调幅与调频不计老本的、区分独立设计的高、中频通道，使AM与FM高、中频电路各置一方，放大了相互之间牵制和搅扰，得以保障优异的任务功用。 ●AM设计有可调谐式高放，提高了灵便度和信噪比；在中频电路中：具备两级独立的AGC管制；宽频带三级中频缩小；两个由内部多片振子串并联组成的带通滤波器来确定接纳时的宽、窄带，均能提供±10KHz下优于40分贝的抉择性，直达特级收音机的标准，较好的处置了通带宽度与抉择性之间的矛盾，堪称电路设计到位。除去短波外，收听中波段广播可能获得很好的接听成果。 ●靠面板上右下方独立的推键，可能开启短波2～9各波段频率展宽性能，来接纳相应的国内米段广播，非常适用。 ●低频电路具备欠缺的音色抉择管制电路，既可选定设计好的特定音色，又可能手动设定自己偏好的音色，设计周到。 ●AM与FM调谐共用一个面板旋扭，驳回具备离合安装的双调谐机构，这在国产机中极少见，共同的钢丝软带将FM波段开关的选定，传递给远在机芯右侧的调谐主轴上的离合滑块，主调谐轴离合安装灵便、可靠，见机芯右边侧图031、机芯右边底视图032。  图031  图032 ●旋转式双磁性天线的设计构思独辟蹊径，两根200mm长的磁棒安放在铝质U型支架上可做180度调谐旋转，单用一套拉线机构，来同步显示磁棒在机箱中旋转的方向角度，并得以将这一显示窗口置于面板右侧调谐批示表头的上方，好看醒目；整个磁棒旋转、批示机构的三个拉线盘及旋转支架定位轴套全副铜制，用料精良。长、中波输入回路途圈分段绕置于两根磁棒各端，再加之主线圈驳回28股丝包线，降职了输入回路Q值，提高了接纳灵便度，见图033。#p#分页标题#e#  图033 ●短波2～9各波段由转鼓型旋转开关选定，靠一对铜质伞型齿轮、一根齿条传动带，使转鼓的定位同步于对应频率度盘的转动，机械传动设计正当、利用可靠性高，参见图031、机芯右边下角正视图034、再换个角度看看（机芯右底角底视）图035。  图034  图035 ●超强的拉杆天线，这在德国晶体管收音机中有见过。天线通体分两部分，每部分各6截，仅拉出上一部分备可备做超高频段利用，全副拉出时对收听短波很适用，尤其是频率低段。开机收听需用天线时，可从机箱右侧拉出内藏的天线，同时天线具备各方向设定性能，见机箱右侧拉进去的天线图036。  图036 ●除上述外，还有更多效劳于该收音机利用者的各项独个性能：机器顶板内壁的收听时区备查表、面板上高音扬声器开关、照明开关、FM波段的AFC开关、外接天线开关，以及正面、背面安排的各类不异性能的接口等等，堪称设置周详。 ●三分频四个扬声器的放音系统，高音扬声器与主扬声器同轴装置，中音扬声器安放于机箱两侧，阵容强大。见主扬声器图037、高音扬声器图038、正面中音扬声器图039。  图037  图038  图039 ●公用的内藏式“牡丹ZL－1”型交换电源适配器，共同的结构设计，内至于电池盒中，很是业余。其拆解前后的照片见图040～图050。  图040，电池盒侧面  图041，电池盒背面连线  图042，卸下电池盒背板，靠尼龙黄丝带拉出交换适配器。  图043，交换适配器侧面  图044，拆出交换适配器芯  图045，交换适配器芯的不同部位图  图046  图047  图048  图049，缩小的图像可能看到一枚中功率晶体管同散热器组装在一同。  图050，缩小的图像可能看到整流二极管等元器件。 ●机箱设计极尽考究，看看《无线电》杂志1978年第5期上，北京无线电厂2241设计小组宣布的“牡丹2241型全波段半导体收音机”连载文中，是这样形容的：“机箱高325毫米、宽680毫米、厚237毫米，侧面左、右两端金属镀铬框架与上、下的镀铬横梁是机箱衔接的主要结构。……机箱两侧外饰以由垂直线条造成的塑料镀铬的格栅 ，……改善了机箱侧视嫌厚的觉得。侧面结构主要以横线条为主，使人失去扁平皱缩的觉得。……左右两侧和上面的木质可见部分则饰以胡桃木贴面，髹以深棕色乌光漆。……机箱底面开有两个长方形窗口不便检修。”培修该机时，拆下机芯后，仅仅一个空机箱，端在手上也是轻飘飘的。见图035、机箱底板见图051。  图051 ●全机极少用塑料件，金属的机架、构件；金属的齿轮、轴套、转轴；全副金属的旋扭等等，令机芯厚重、牢固且更耐用。同机遇箱驳回金属框架主体结构，使零件重量达18公斤，全副金属的旋扭见图052。  图052 2．电路及结构方面还有设计上的无余 ⑴电路设计放面的无余 ●调频波段电路设计简略化 先说FM高频电路。《无线电》杂志1978年第3期上，北京无线电厂2241设计小组宣布的“牡丹2241型全波段半导体收音机”连载文中有这样一段说明：本机FM“不调谐式的输入电路结构简略，高频头只需用双连可变电容器就行，但它的抉择性较差，对中频和像频等搅扰信号的克服才干不好。本机末尾消费时驳回了这种电路，为了改善抗搅扰功用，将要驳回调谐式的输入电路，用三连可变电容器，其电路如图10。”不知道牡丹2241机器后序的产品，是不是FM高放级已经改成为可调谐的输入回路这种方式了！很能够我培修的这台是该机型最初的产品，FM高放级太简略了，关于这样级别的台式机，很不般配，功用目的很难提高。 另外，FM中频电路很是普通，在如何解决通道频率带宽与抉择性这对矛盾上，仅仅是采取了折衷的方法：在升高小信号带宽的前提下，去相对提高抉择性。试听这台机器，觉得抉择性还是可能的，但对比其它中低档收音机的放音（将该机FM鉴频输出信号送至中低档收音机的音频缩小电路试听），带宽还是小了些，这与FM中放电路的结构设计无关。 再有就是FM高频线路没有采取必要的屏蔽措施，靠空气双连可变电容体来隔开高放级，振荡级不用屏蔽罩，会有辐射搅扰，也不利于提高温度顺应范畴。几个可调线圈也没有采取必要的蜂蜡固定措施，看看1L3线圈，线径用得比较细，在线路板上吊挂着，你会相信它所培育的谐振频率会动摇吗！虽然它只是用来克服中频搅扰的。 ●短波没有驳回二次变频的接纳模式 抗搅扰接纳，对短波段接纳来说至关重要，而二次变频的高中频打算，可清楚提高短波实践接纳成果，使功用目的到达更好的水准，并已在中、初级收音机中比较广泛的驳回。像这样不落窠臼打造的极尽奢华的台式收音机，短波没有驳回二次变频技术真实是个遗憾。 ●电容器的选用方面 少量的利用金属化纸介电容，尤其是在AM高频段。数10年后，这类电容容值变动多端、介质损耗增高、温度巩固性差，要害部位应选用经久耐用的优质电容。好在FM高、中频电路用的是相对质地好得多的独石电容。见图024，其中蓝圈标注的电容，是两只用在AM混频级的耦合电容，焊下后在10KHz频率下测量结果非常糟糕，必需改换。 利用的电解电容标称耐压过低。相反容量的电解电容，标称任务电压高的漏电流普通较小，反之则漏电流较大；该机除了音频功放级任务电压为18V外，其他全副电路任务电压设计值均为6V，而绝大多数前级电路都是选用6V耐压电解电容（更何况实测前级电路任务电压为7V），随着利用年代的推移，这些电容的容值变动极大，功用劣化，因而此次培修已将耐压6V的电解电容全副改换掉，而且实测换上去的这些电容没有一个是还可能继续利用的。反观5号线路板（音频缩小板）上的三只1000uF25V火炬标牌大体积电解电容（见图053），其中两个是电源滤波电容（有一只焊在低频板焊盘面），一个是5C29功放输出耦合电容，实测它们的功用相当优越，堪比国产优质“天和”牌电解电容。因此电解电容的选用在相反容量下，体积大的功用好，标称耐压高的漏电小，用这样的电解电容，有效利用年限长。  图053 ●低频缩小电路系统设计欠佳。 首先音频前置缩小级不具备等响度管制，而这一性能是基于人耳听觉个性而设计的，很适用。没有想到这个台式收音机不具有这项性能，当利用者在相对较小音量倾听音乐节目时，是一很大的缺憾：音乐不足丰满感和档次感。想想看咱们是不是总要用大音量来收听广播或放送唱片，当晚间劳动时会不会关上收音机听上一会儿，因此等响度管制性能是不可缺少的。虽然该机音频前置缩小级设计了丰盛、极尽共性化的各项音调管制，但都取代不了等响度管制性能，在小音量下更无奈感触该机三分频放音系统所带来的成果。 其次三级缩小的音频功放电路频率照应差。该机音频功放电路为准互补对称功率缩小器，为了大幅度的升高电路开环失真，设置了大环路深度负反应，又为了这加上的深度负反应不至于惹起自激，区分在功率前置级5BG3及功率鼓舞级5BG4两处，施加了滞后补救（滞后补救电容为100pF，见文后附电路图），让功率缩小器在高频区域的相位后移。正是这两个滞后补救电容的存在，使得功率缩小器的频率照应宽度受限，愈加深了TIM失真。要想改善TIM失真，最要害的就是要尽能够的改善功率缩小器的开环功用，将功率输出对管由准互补改为异极性齐全互补对称，将滞后补救改为超前补救，同时末级功放管也要改用截止频率高的、线性良好的晶体管等等；而一切这些措施都将颠覆该机原功放电路的设计。用这台收音机听听广播、听听音乐还是蛮不错的，声响中规中矩，不具特点，谈不上参观音乐。 再次功率输出级分频网络设计过于简略。仅仅是用逆极性串联的电解电容停止繁难分频，一是电解电容容量误差大，利用时间久了更易变值，将形成原分频点的变化；二是这种繁难的分频，每倍频程的衰减量仅为6分贝，以该机中频分频点1000Hz来说，放送1200Hz音频信号试听发现：主扬声器中仍含中音，一方面是分频电容容值误差大，另一方面是侧面主扬声器频率照应逾越了分频点，即分频点处的衰减量不够。反常音量放送音乐时，分置机器两侧的中音扬声器石破天惊，并不是它们不发声，而是侧面直达声过于强势，要专一的倾向一侧去才可听到那里的中音。假设驳回并不简单的无极电容加电感的模式，使每倍频程的衰减量达12分贝，分频点处交叉频率衰减加强，将让侧面主扬声器更专一的任务在分频点所设定的频响带上，使两侧的中音扬声器施展应有的作用。#p#分页标题#e# ⑵频率度盘灯光照明设计不正当。 机器在频率度盘的背板上装置了三只照明灯，见图054，当开启机器时最上方中间的那只灯便不时亮着，它安置于透明无机玻璃背板的小孔中，光线由小孔的截  图054 面入射在背板体中，在背板正、背面这平行的两平面间停止光的全反射，而背板的背面涂覆红色不透明漆料，光线被白漆面所反射，使背板看起来是全体发光，来映亮它前面的长波、中涉及短波1的玻璃频率度盘。然而，这灯照亮的仅仅是它周边一小圈的范畴，似乎点光源，背板没有全体发亮，频率刻度盘的两端附近暗淡一片。细心察看发现：点亮的小灯泡发光最强的位置，应该是灯丝处玻璃壳外一圈的地方，而这位置没有正对着背板小孔的截面，刚好在小孔外面边缘处，光线不是入射到无机玻璃背板体中，而是间接映射到了背板反面的红色漆层上。实践上小灯泡体再向前推一点位置就正适合了，然而装置灯头的彩色卡簧已经插究竟了，见图055。不  图055 美观出，假设小灯泡照明安装位置适合，那么灯泡玻璃前端必将探出背板很多，而在背板上扫过的指针同背板之间的距离却很小，这样指针扫过小灯泡所在的位置时，势必会碰着灯泡体。所以目前小灯泡玻璃顶端正好同背板平面相齐，这就是设计上的效果了，背板用厚一些或是指针悬出背板平面再多一些。再看FM度盘照明灯也是如此。 上面说的是灯泡的装置位置。培修实际中发现：就算是灯泡位置装置适合，这机器在照明方面还是不行，缘由是无机玻璃的背板年久老化，整个背板体发乌，对入射光的折射率降落，这就属于选用材料的效果了。 再来看看短波2～9波段照明，也存在设计上的效果。这支灯点亮后，仅仅是照亮了度盘频率低端一小部分，再远端直至频率高端一样是暗淡一片。短波2～9各波段频率刻度盘选用也是透明的无机玻璃，远比上面说到的无机玻璃背板的材质要强的多，通体透亮，状似水晶，小灯泡置于长条形度盘的一端，本意也是让光线入射无机玻璃体，全反射的光线遇度盘上数字标示发作光的散射，便能明晰的显示出度盘上的频率内容，见图054。但适得其反，灯亮起后，没有预期的成果。缘由是：这种小灯泡是不会发出直射光的，看看老的手电筒就知道了，手电筒前面的小灯泡，是靠呈45度锥形反光碗，将灯泡灯丝周边喷射的光芒反射向前方的。这里灯泡顶端直对着无机玻璃度盘边缘，是一个舛误，应该将灯泡转个90度装置。 这三个照明灯是设计上的失误，夜晚开机，零件脸面无光，黯然失色，没有了来日里的壮阔的体格，那类似于点光源的圆圆光晕，看着很不人造。 ⑶调谐机构方面有多处设计无余。 先看看FM调谐系统设计方面的无余，见图056，这是一张手绘示用意，因为FM高频头安放的位置，使得FM波段调谐弦线超长，粗略的算来在1.7米左右，长到不是效果，要害是要解决切当，否则会带来了一系列的效果。  图056 ①调谐弦线必要的拉力（也就是摩擦压力）是靠拉簧的反作使劲失去的。国外电子管收音机有体积很大的，其调谐拉线的拉力多由三到四只拉簧提供，比如调谐指针侧边一个拉簧，调谐可变电容主轴拉线盘上、两个弦线的端头各有一个拉簧。而这台机器如此长的弦线却只在拉线盘处用了一根拉簧，这惟一的拉簧、长长的弦线、很多的拐点，形成拐点宰割的各段弦线之拉力分布不均匀，调谐电容拉线盘这段拉力最大，拉线盘上的拉簧仿佛拽到了尽头，也不能使距拉簧最远端的指针线段拉力足够。拉线盘是塑料的，很单薄，挂拉簧的耳朵都给拽折了，无法在拉线盘辐条上抉择失当位置，钻孔，从新挂上拉簧；拉线盘的铜轴套与拉线盘之直接合处，因为受力大，已经出现多处裂缝，又用环氧树脂封固。将拉线盘下弦线的另一个端头也添加一只弹簧挂上（见前述），弦线拉力的传递有了必定的改观，但并没有根本的处置。如此长的弦线，应该在距离现有拉簧的远端，在整个指针静止的线程中，由不波及拐点的直线段补装拉簧，比如紧靠指针的边上。这样，使得弦线拉力分布均匀，大小适中。 ②FM波段的调谐指针、主调谐轴、可变电容拉线盘分置相距较远的、不再同一平面上的三处，使长长的弦线需设置很多拐点，整个线程用了7个滑轮，除滑轮a外，其他滑轮的弦线包角都是或超越90度（其中滑轮b包角是180度）。长弦线，多滑轮，大包角培育了整个调谐系统，弦线传动阻力很大，调谐手感极差。 ③说到调谐手感，这里不能不说一下这台收音机为改善调谐手感而安装的惯性飞轮——金属重盘。在调谐轴上FM绕线槽处装有一只很厚的金属重盘，就是咱们常常说的惯性飞轮，随着手转动旋扭施加给调谐轴的旋转力，带动金属重盘旋转并由盘边缘的向心力监禁出能量，在惯性的作用下得以完成快速选台并增强调谐时的手感温馨度。因此惯性飞轮多是直径较大，边缘较厚。影响惯性飞轮利用成果的要素很多，主要是惯性飞轮旋转时的负载力矩，决议负载力矩大小的，就是整个拉线调谐系统的最小启能源与调谐轴下弦线卷绕处的直径，这两个值应该越小越好。再看这台收音机的设计，首先如上所述，弦线的传动阻力很大，，因而整个调谐系统的启能源也很大；再有就是金属重盘与调谐旋扭分装调谐轴的两端（见示用意057），它们之间有调谐轴的撑持轴承A与B，两轴承间距有160mm多，调谐  图057 时，施加给调谐旋钮的转矩，经过A支点（轴承）靠长长的调谐轴传递给另一端的金属重盘以失去初始动能，类似于杠杆原理：调谐旋钮与A支点间的距离只不过是10mm多，这相当于能源臂，而A支点的另一端则是长160mm的阻力臂，这样使阻力臂端头的金属重盘失去的初始动能大打折扣；同理，调谐轴上FM绕线槽与金属重盘紧邻，传播给FM绕线槽的转矩也大为减小，使本已传动阻力很大的调谐拉线系统在调谐轴上的转动更不会省力。其次再看图056中所标示的“调谐轴上FM绕线槽”，这个弦线卷绕处的直径约有14mm左右，同金属重盘直径相比，并不迥异。惯性飞轮旋转时所遭到的负载力矩的大小，间接影响其使用成果，一方面加大飞轮的直径，另一方面减小主轴下弦线卷绕处的直径，也就是尽能够的减小负载力矩，咱们能见到很多收音机都是间接在6mm左右直径的调谐轴上，车出一个绕弦线的圆弧槽，圆弧槽直径最小处多为4mm左右。这台收音机原本直径就不大的金属重盘，配合直径相对较大的主轴弦线卷绕槽，金属重盘旋转时的负载力矩加大。以上这三个无余，让这个可恶的、通体灰色的金属重盘形同虚设，试着斜鹇这“惯性飞轮”调谐选台，与装回它无异。 AM的调谐系统比较FM稍微的好一些，情理很简略：AM的弦线不长，拉线盘与指针静止面以及调谐轴弦线绕线槽在一个平面上（参见图033、图034），弦线没有转来拐去的跨跃机架多边，调谐轴上AM绕线槽紧邻调谐旋钮。但调谐手感也没有好到哪里去，配置一根拉簧、异样的金属重盘在调谐轴上的装配位置，调谐时一样费劲。 这台收音机的整个频率调谐系统设计不良，接听广播时，在长长的频率刻度线上调谐选台，觉得很不好，转动旋扭紧涩，时能听闻弦线的传动时的空鸣声。 ⑷装配工艺方面精度不够。 上述第二部分中培修进程第13项，说的是部件之间装配时的配合精度不够，形成不应有的短路。在我卸下调幅高频开关板同机架之间的全副紧固螺丝时发现：调幅高频开关板对应装置在机架上的螺丝孔都已停止了不规定的扩孔，见图058，也就是说调幅高频开关板在机架上装置时，为了前方琴键开对于面板开孔处推送不碰壁，而在机架上微调位置。由调幅高频开关板螺丝孔扩孔的现象来看，此机不会是大量量消费的，先对齐前方，再扩孔找准机架上的螺丝孔，这样的装置调幅高频开关板累力，费时。  图058 再看图021，这是调频中频板，靠三枚螺丝紧固于机架的立板上。拆下此板停止检修，之后再装回时可就麻烦了，图中箭头所示的螺丝柱必需事前在机架立板上旋松，使该螺丝柱有必定的旷量，去对应调频中频板相应的螺丝孔；调频中频板上的螺丝孔都没有扩孔，直径为3.2mm 。看来我在卸下此板时随手将图中的这颗螺丝柱在机架立板上旋紧，是费劲不讨好的多余之举。 ⑸机芯避振放面完善。 机芯金属架（含电池盒）与机壳底板之间驳回13枚大螺丝紧固，相当牢固。见图051，旋紧这13枚螺丝让繁重的金属机芯与木质底板紧紧连为一体，使得主扬声器的音频体现声响不实，不足厚重的基础，旋大音量，声响显得松懈。假设少用几枚螺丝，尤其是接近主扬声器一边，同时金属机架与机箱木底板之间相隔厚橡胶垫片，那么可能使金属机架与机箱木底板很好的断绝，既无利于声响的体现，也到达了机芯避振的成果。 四、小结 修好这台缺点很多的收音机，放在书案台上听了两日，觉得非常好，一是没有再发现新的缺点点，总算对机主有所交待，培修结果很满意。二是修缮的进程，慢慢对这收音机有了全新的意识，为它傲人的外在与外观的气质所折服，看着它，听着它，平添了几分爱意，爱它的低劣质量，更爱它尚不完美的特点所在，再看那些需求改进和欠缺的无余，正是它作为低劣国产一级收音机的切实写照，让咱们有了更高的谋求，更让咱们看到国产收音机开展的未来，因此，有条件的冤家必定要领有这样一台国产收音机。 五、附录：完整的电路见图059  图59 全文完结。谢谢坛友们 (责任编辑：admin) |
