手工制作微型带外放AM.FM立体声收音机

时间:2013-03-22 17:31来源:www.crystalradio.cn 作者:狮城铁人 点击: 次
为配合本次大赛，我手工DIY了一款了带外放立体声AM.FM收音机，机壳选用一直放型山寨机。 原线路板正面 原线路板背面 原线路板废弃不用，按原板大小制作线路板 收音机集成电路选用TA8122F.功放电路选用CXA1622M(用CD1622M代替），原理图： 设计线路，要求收音

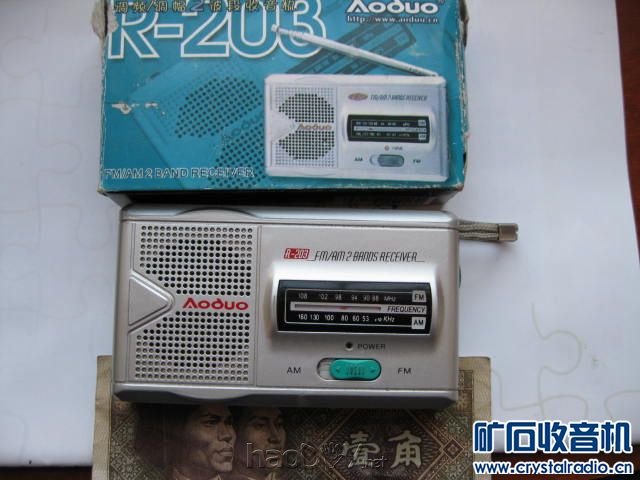

为配合本次大赛，我手工DIY了一款了带外放立体声AM.FM收音机，机壳选用一直放型山寨机。
手工制作微型带外放AM.FM立体声收音机

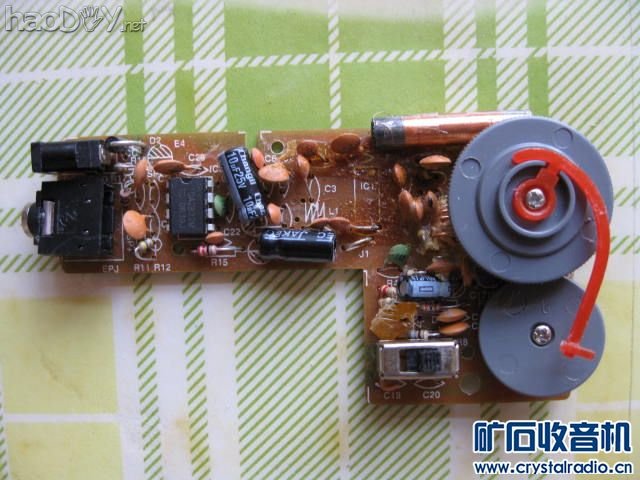

原线路板正面
手工制作微型带外放AM.FM立体声收音机

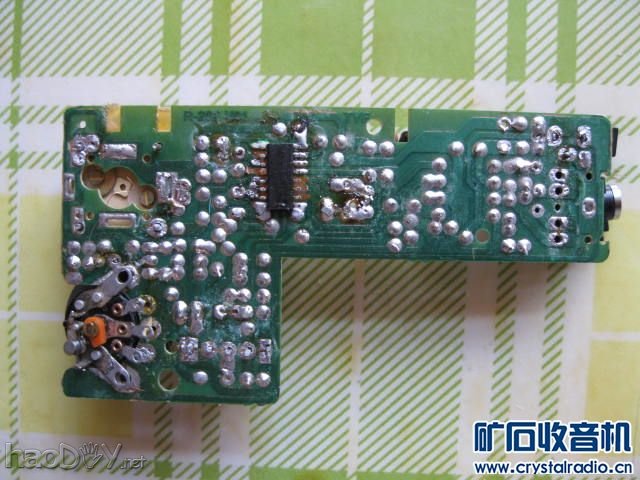

原线路板背面
手工制作微型带外放AM.FM立体声收音机

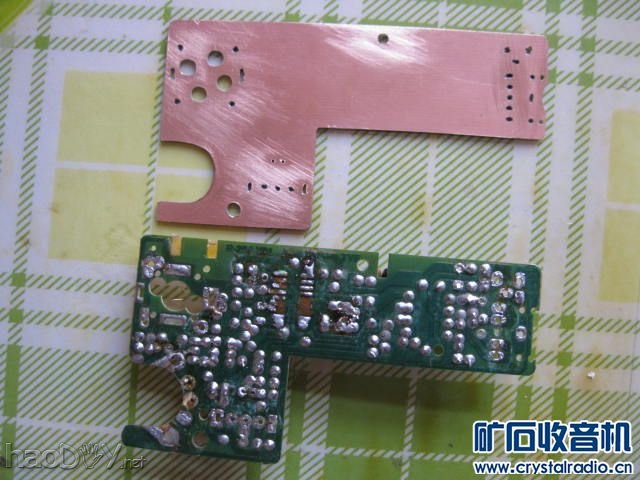

原线路板废弃不用，按原板大小制作线路板
手工制作微型带外放AM.FM立体声收音机

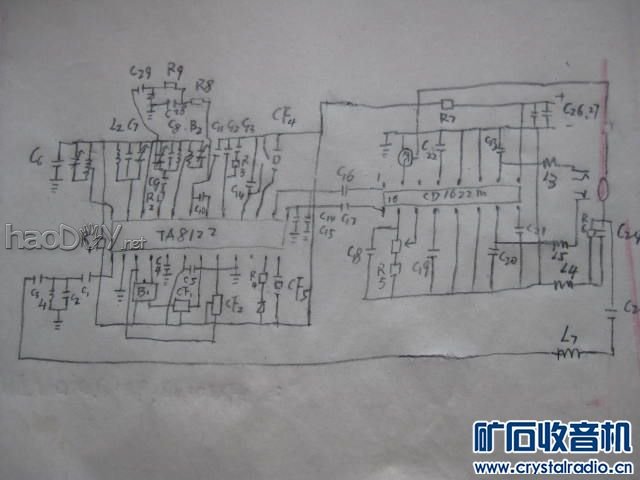

收音机集成电路选用TA8122F.功放电路选用CXA1622M(用CD1622M代替），原理图：
手工制作微型带外放AM.FM立体声收音机

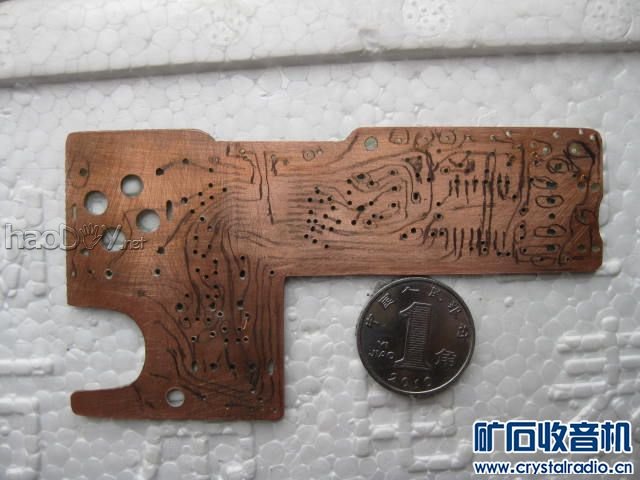

设计线路，要求收音.功放地线分开，高频低频地线分开
手工制作微型带外放AM.FM立体声收音机

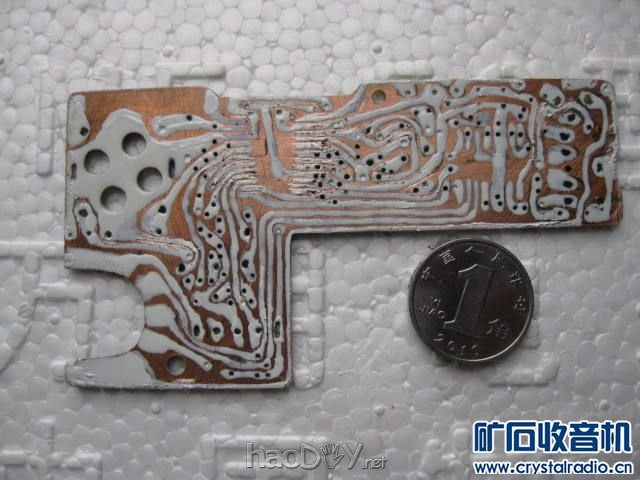

打孔，涂漆
手工制作微型带外放AM.FM立体声收音机

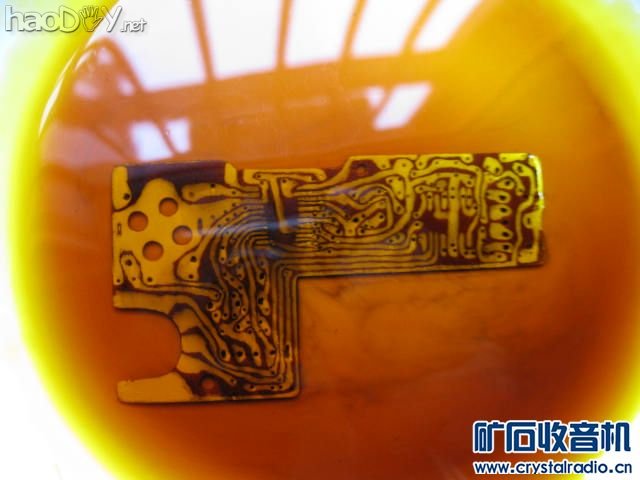

腐蚀
手工制作微型带外放AM.FM立体声收音机
线路板 (责任编辑：admin)
