六管晶体管收音机的调试与检测

时间:2012-08-23 11:03来源:未知 作者:admin 点击:
作为无线电爱好者,最初多是从初级收音机的装配开始。 尤其是早期玩的那种 只有一个半导体元件的矿石机。它只有天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机,这种简单的无线电接收装置,主要中波无线电广播。现在的无线电发
作为无线电爱好者,最初多是从初级收音机的装配开始。尤其是早期玩的那种只有一个半导体元件的矿石机。它只有天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机,这种简单的无线电接收装置,主要中波无线电广播。现在的无线电发烧友可能没几个人玩这了,因为矿石机没有放大电路,所以必须使用耳机才可以接收。今天由于无线电零件的价格十分的低廉,所以初级无线电爱好者已经不需要装配矿石机了,但是学习安装收音机还是必修的课程。尤其是六管超外差式收音机的装配,它具有安装调试方便、工作稳定、声音洪亮、耗电省等优点,接收频率范围为535~1605kHz的中波段。

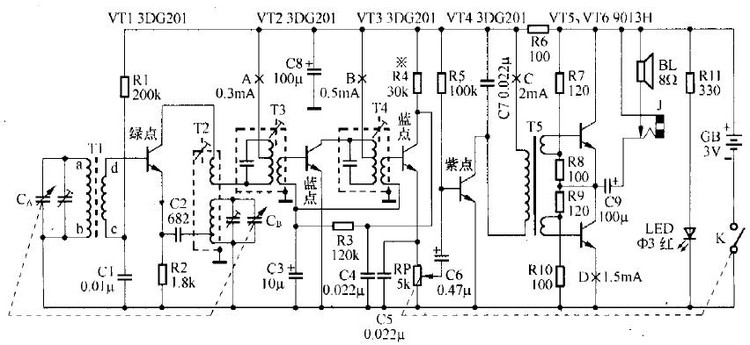

    超外差式收音机装配完毕后,一般会出现两种问题:一是可以收听到电台,但台少,或不清晰、失真,需要调试。二是收听不到龟台,无声,那就需要进行检测,找出什么地方的问题,是否需要更换元器件。以下电路原理图见为例对这两个问题做简单的分析。
    一、可收听,但台少,或不清晰失真,需要进行三点统调,即中端、高端、低端三点。先调中端,一般是调当地主要台。比如指针刻度对应调试江苏人民广播电台702kHz,缓慢调节红色的中频变压器(中周),即调节磁芯在线圈中的位置,使其能最清晰的收到江苏台的广播。然后再调高端,将收音机调到一个高端电台即中央一台98lkHz,然后调节两个补偿电容。这两个高端频率补偿电容是并联在调谐电容Ca、Cb两端的,直到能清晰地收听到高端的电台广播为止。最后调低端,一般是调630kHz的中央二台。指针刻度对应630kHz,直接拨动天线线圈的磁棒位置,直到能清晰的收听到中央台的广播为止。

六管晶体管收音机的调试与检测

    二、收不到电台,无声时需找问题所在,一般按以下四个步骤依次进行:测A点电流:如电流≥0.3mA,则按下一步测B点电流。如测得电流为0A,则先看漆包线C、d两端是否刮好,否则易造成仍然是绝缘的现象;再查两中周的线圈有无断路的情况,如有,则要进行更换; 看三极管的型号是否选择正确(此处应选择高频管),以及管脚是否装反。
    测B点电流≥0.5mA,则按下一步骤测C点电流。如测得电流为0,则先测两中周的线圈有尢断路的情况,如有则进行更换;二看三极管的型号是否选择确,以及管脚是、否装反。

    测C点电流如≥2mA,则按下一步测D点电流。如测得电流为0,则先看变压器的位置是否正确,即引脚的连接是否正确。二看变压器绕组是否是通路,即测初级线圈电约l80欧,次级线圈电附约90 欧。

    测D点电流如果为1.5mA或0,可用金属物体(如螺丝刀)触碰一下变压器初级或电位器输入端,听扬声器是否出声。如不响,则查扬声器足否有问题;二测R7~RlO的阻值是否正确;再C9端电位是否为1.5V左右;最后查C9是否足100F。

    其实在超外差式收音机的按装过程中出现问题的会有很多,这里仅仅是对常见的一般故障进行分析。一般按照上述上面的方法都能加以解决。


六管晶体管收音机的调试与检测
六管晶体管收音机的调试与检测

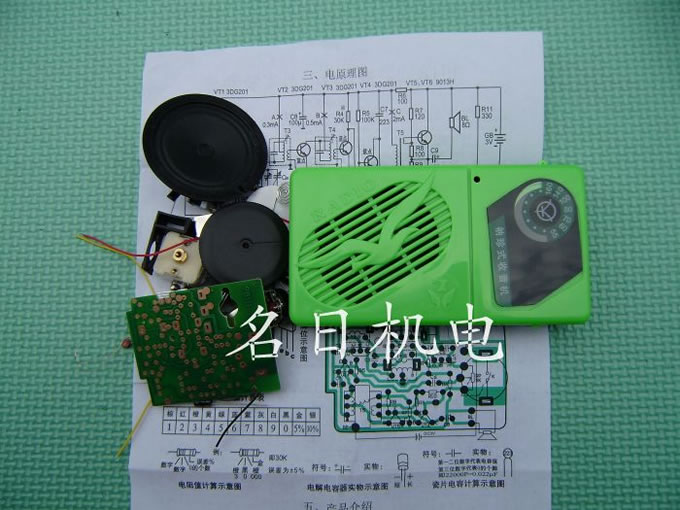

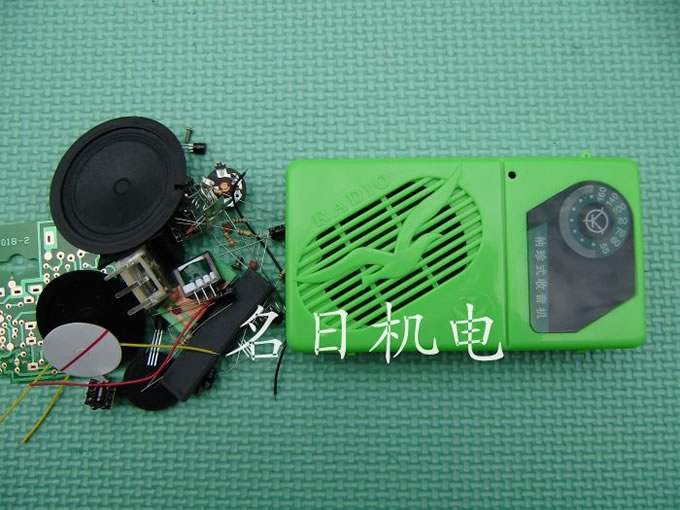

购买:六管收音机电子套件 制作散件 DIY元件 组装教学实训元器件
