一、工作原理：

调幅收音机工作如下：磁性天线感应到高频调幅信号，送到输入调谐回路中，转动双连可变电容C1将谐振回路谐振在要接收的信号频率上，然后通过B1感应出的高频信号加到变频级V1的基级，混频线圈B2组成本机振荡电路所产生的本机振荡信号通过C3注入V1的发射极。本机振荡信号频率设计比电台发射的载频信号频率高465KHZ，两种不同频率的高频信号在V1中混频后产生若干新频，再经中周B3选频电路选出差频部分，即465KHZ的中频信号并经B3的次级耦合到V2进行中频放大，放大后的中频信号由B5耦合到检波三极管V4进行检波，检波出的残余中频信号通过低通滤波器滤掉残余中频后，音频电流在电位器W上产生压降并通过C10耦合到V5组成的前置低频放大器，放大后的音频信号经过输入变压器B6耦合到V6、V7组成功放电路实现功率放大，最后推动扬声器发出声音。

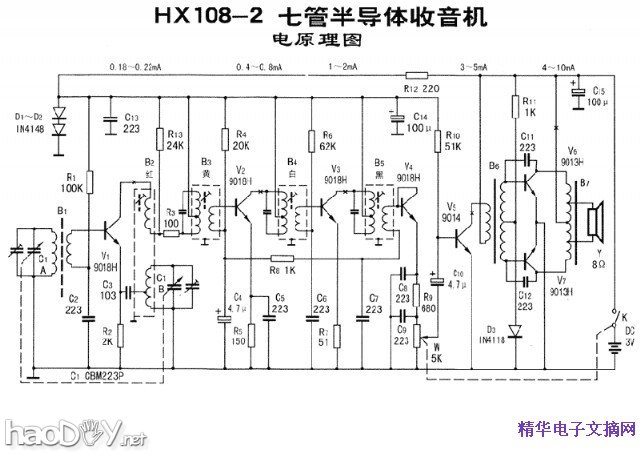

二、原理图：
