K241+LM386直放式收音机

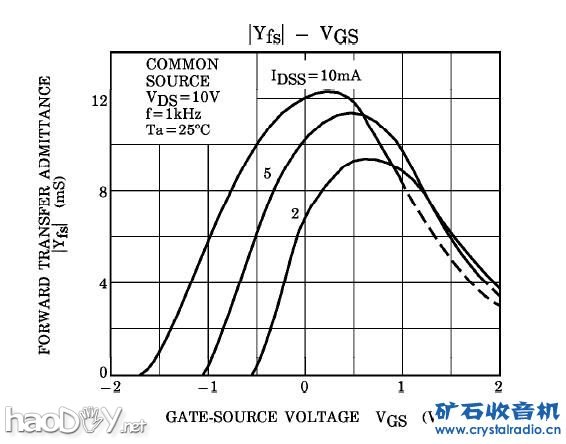

增益没有和晶体管比较过，但如今的增益对实践收听已经足够了。我实验的结果被动增益管制还是有显著的作用的，这个是241管子的跨导和Vgs的关系曲线。信号比较强的电台栅极上的负压大略有0.5V。


K241+LM386直放式收音机

短波也试过，可能收到但成果没有中波好。

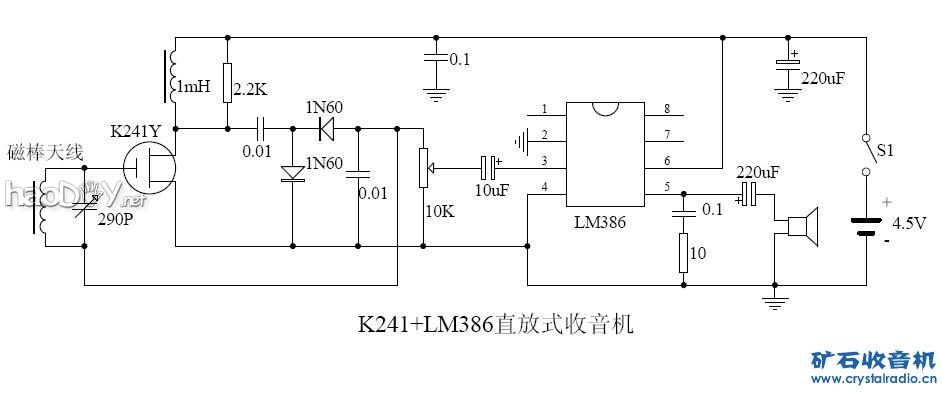

这个电路的增益太高了，把386的1、8脚之间的电容去掉后音量依然足够大，音质还更好些。电路图修正如下：


K241+LM386直放式收音机

我青睐简略的货色。记得以前做的印象最深的收音机就是再生直放两管机，电路很简略却可能带动喇叭供整个房间收听。机壳也是这样最简略的两块板，只管从放音的成果来看差了点但制造容易、便于修正折腾电路（对电子喜好者来说能够折腾电路的时间比收听的时间多）。

这次做这个收音机原本是想依照当年的两管机做一个，可时过境迁、过去的元器件已经很难再找到了。再说成果也没有用386做低放的成果好，毕竟时代在进步

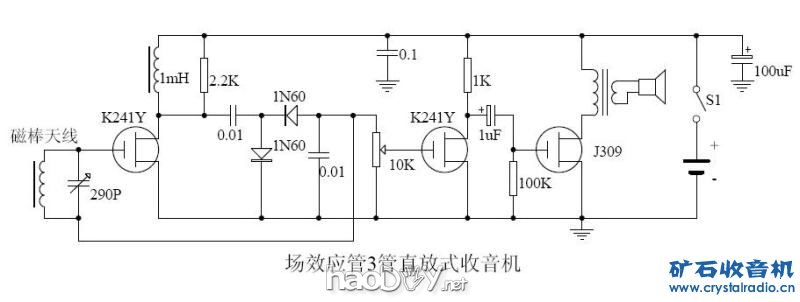

还真做了用管子的，不过用的是场效应管，但比较上去还是用IC的成果好。下面是电路图。
K241+LM386直放式收音机

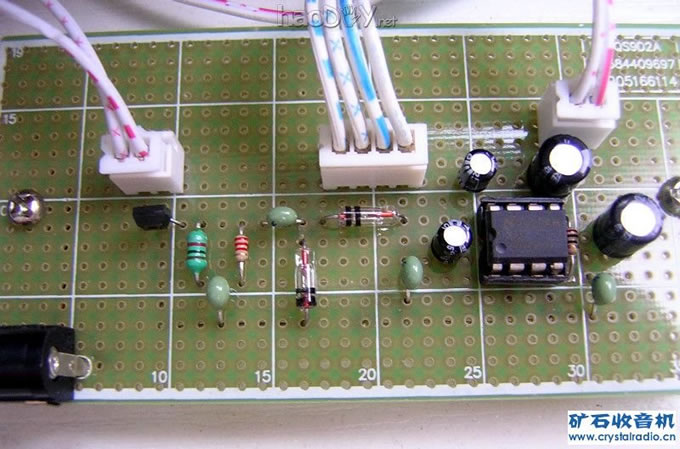

两块板子的接插件是通用的，可能恣意改换。
(责任编辑：admin)
