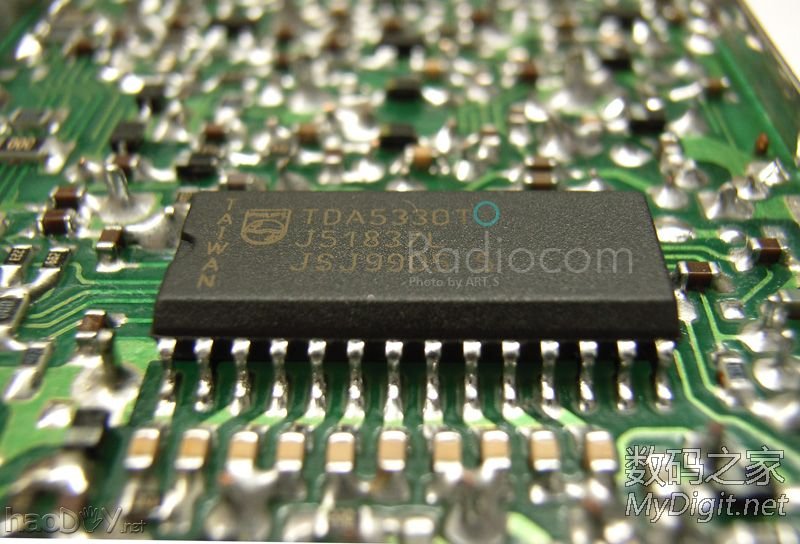

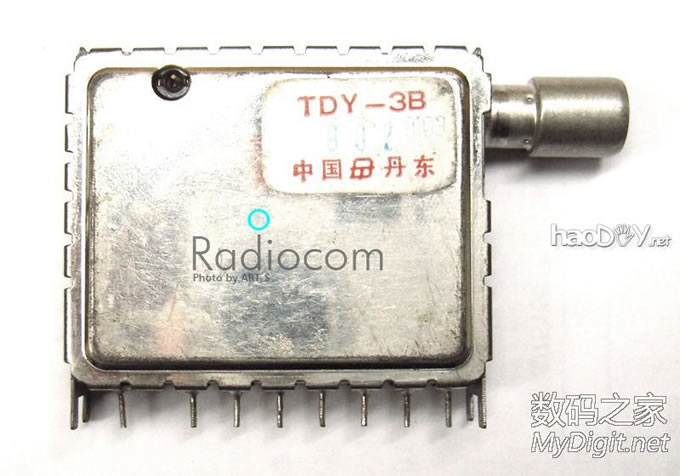

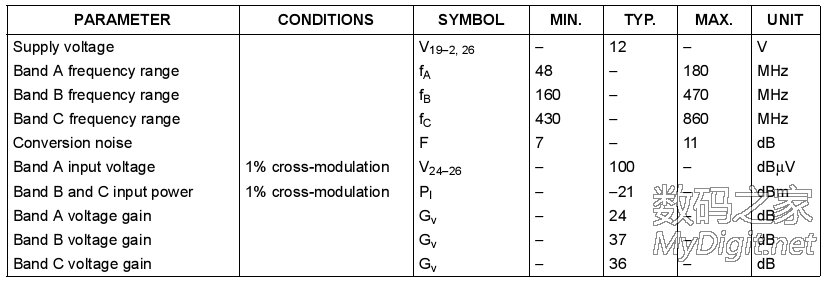

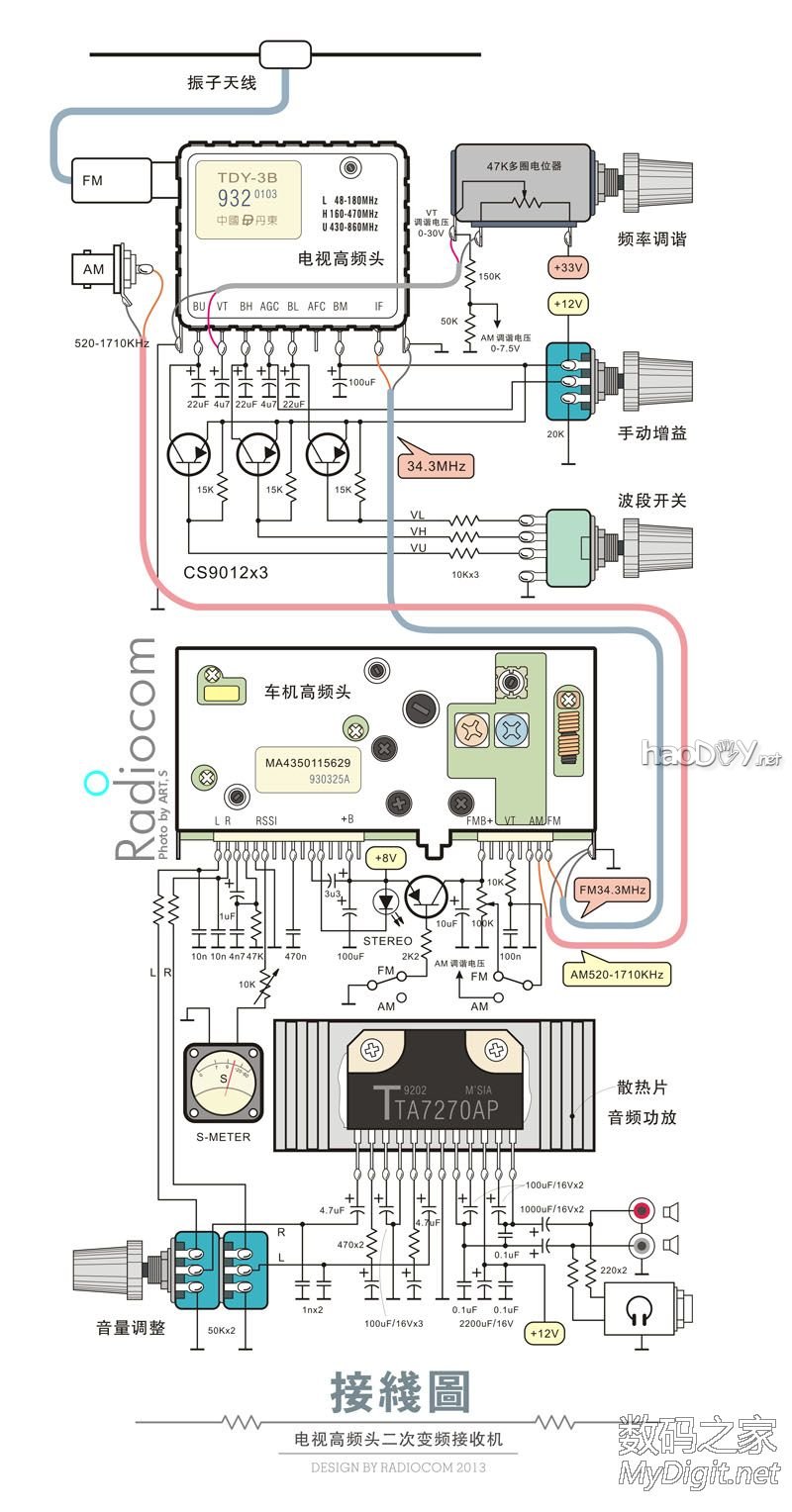

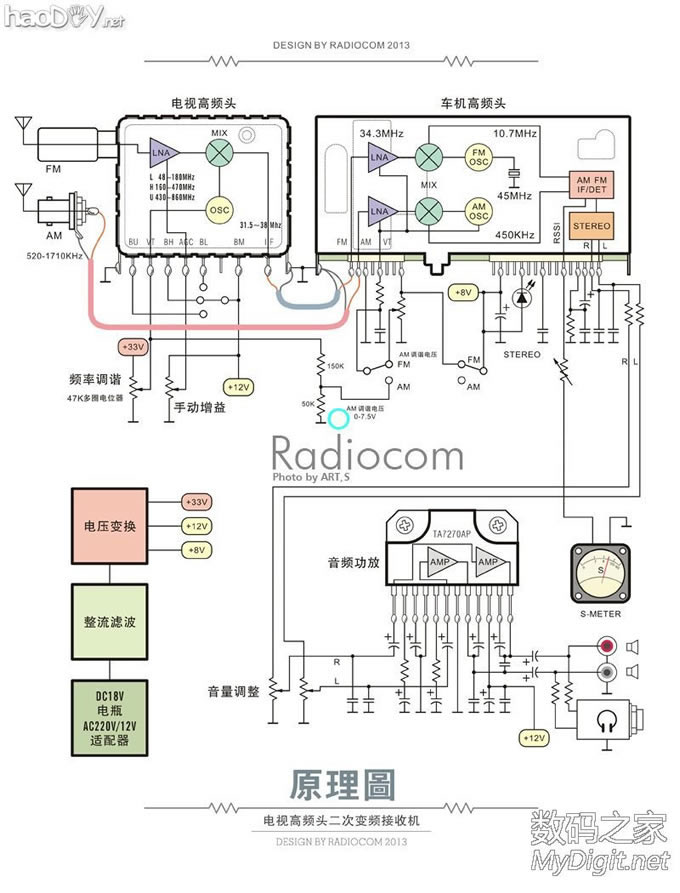

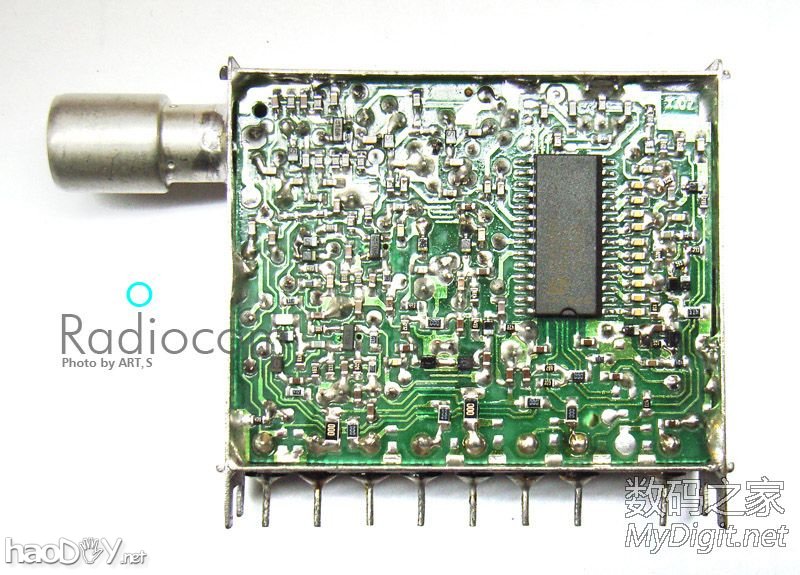

“装潢设计”和“无线电”似乎是挨不着边的两样儿东西， 可到了我这儿就能捏一块儿了， 我是爱好“无线电”的“装潢设计师”。 追求完美，与众不同。 ★ 创意新丝路 ★ 打造精品“电视高频头二次变频收音机”——技术分享篇 ！！！！ ！！ ！ 玩收音机的人通常分成几大派：“古董收藏派”“广播收听派”“装机技术派”， 那位问了：“您属于哪一派”， 答曰：“闷骚装机派”。 哈哈哈哈！  不论哪一派，与收音机有着不解之缘， 言归正传，各位看官请往下看， “文艺范儿——闷骚机” 闪亮登场 ！ ！ ！  DX Mark 1  DX Mark 2 Pro 海报中的两台设备，还有那么点儿文艺范儿，咋一看以为又是哪个通信器材商发布新品了呢。其实是自制的“电视高频头二次变频接收机”，已经陪伴我多年了，远程接收调频广播的宝贝。曾用简易的羊角半波振子天线，及室外八木天线收到俄罗斯、韩国、日本、台湾地区及大陆东南沿海部分城市的HI-FI立体声广播信号。 有好东西就要拿出来分享，“送人玫瑰手有余香”，娱人娱己。 Follow me 一起打造高性能二次变频接收机。 ★ 超外差与二次变频 ★ 超外差技术问世以来，已广泛应用于各类收音机与通信器材当中。然而一次变频的超外差式收音机，存在一个致命的弱点，就是抗镜像干扰能力差。提高中频的频率虽然有助于抑制镜像干扰，但随着频率的升高，中频放大器变得容易自激，不能有太高的增益，同时选择性也变差。 于是就有了二次变频的概念，一次变频使用高中频抑制镜像干扰，二次变频使用低中频提高增益和选择性。 紧随这个思路，有人提出了用电视高频头做二次变频接收机。曾在93年《实用电子文摘》第5期中看到过一篇文章，当时很受启发制作了第一台电视高频头收音机。由于调试过程没有相关仪器，几经磨难，深深体会到玩高频电路的不易啊。 之后有了这样一个想法：就是利用成品接收机来接收电视机高频头输出的一次变频信号，将电路结构化零为整，模块化设计，不仅结构紧凑还可免去制作调试高频通道的麻烦......。 ★ 创意新思路 ★ 用电视机高频头 + 改频的车机高频头制作二次变频接收机 “纸上谈兵”——绘制精美电路原理图：  “纸上谈兵”——绘制精美电路接线图：  “纸上谈兵”——绘制精美结构工艺图：  ★ 筹备模块器件 ★ 电视高频头 & 电调车机高频头 接收机的前端，使用了一款基于TDA5330T方案的全增补频道电视机高频头，作为高放和一次变频，具有低噪声、增益高的优点。电压增益平均在25db以上，这决定了整机的高灵敏度（实测本机WFM的接收灵敏度小于1.4uV，NFM的接收灵敏度小于0.5uV）。     二次变频、中放、AM检波、FM鉴频、立体声解调部分则由改制的阿尔派汽车音响高频头来接管，全部功能由一枚SANYO LA1888 高性能IC芯片一气呵成。 (责任编辑：admin) |
