我DIY的四管收音机


我DIY的四管收音机


我DIY的四管收音机

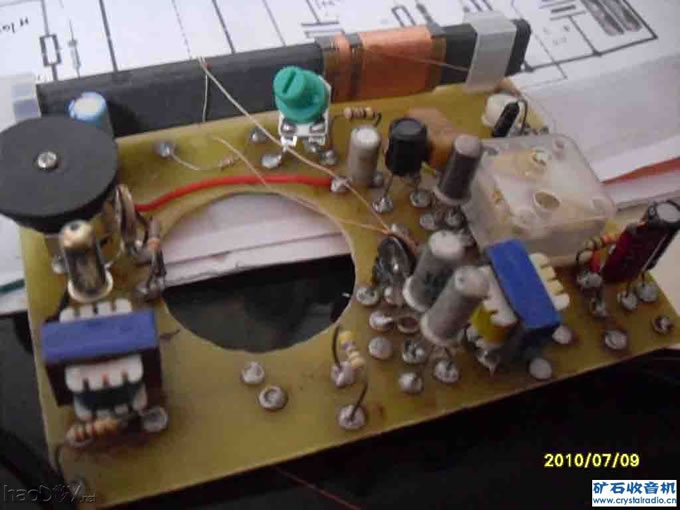

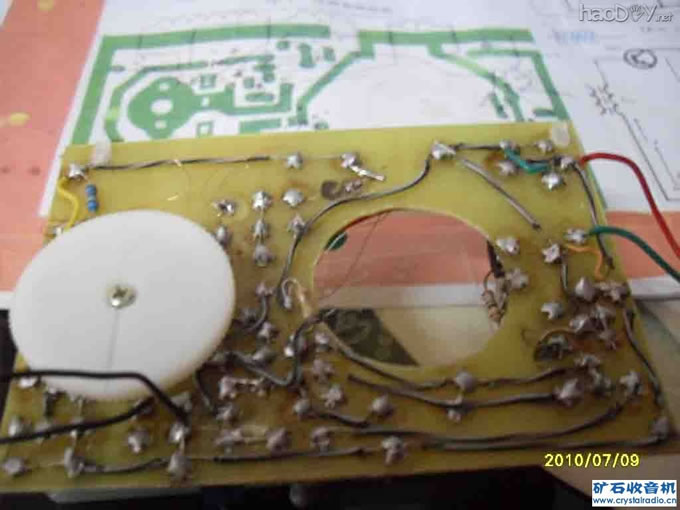

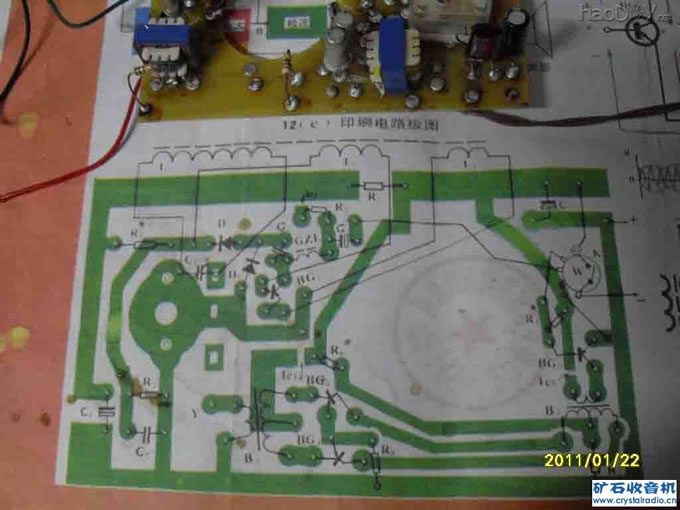

调试,先从最后一级调,发现电流很大,怕烧管子,改为3V调整,经反复检查原来是焊错了线路,由于线路板我进行了改动而接线没变造成短路,改过后电流正常了,换成6V静态最后一级10毫安(还是比书上说的大,是否管子不好?),第二级也是电流大,仔细检查后也是焊错线了,一度我还以为是管子穿透太大造成的了管子再试电流依然很大,静下心来再仔细查接线才找出焊错位置经改动后,电流也正常了,为1.8毫安,第一级的调试比较顺利,工作点很快调好.

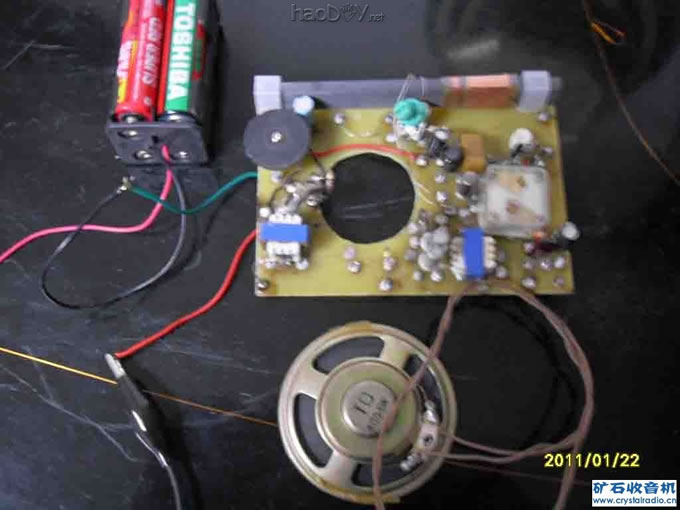

此时全部接好试听,没声音,加再生也没声音仅有电流声,用镊子轻触各级的基级都能发出咯咯声而且第一级声音最大.线路正常!将再生线圈调过头来,啸叫有了,试着改变可变在高段选台叫声较强,调整再生线圈使叫声减弱到刚好,再调可变到低段选台并适当调整各级偏流,保持再生处于最佳状态,经过仔细调整的机机终于发出了响亮的声音,我真高兴啊我DIY的四管收音机


我DIY的四管收音机

调好的机子虽然响了但我发现声音不好听才用两寸喇叭声音感到失真厉害,换成大些的喇叭声音又不够大.这是一个矛盾能否有办法既可用小喇叭又能听到优美的声音呢,我采用了纸杯号筒法效果不错,下面我把方法介绍给大家我DIY的四管收音机

(责任编辑：admin)
