我DIY的一只四管机采用了下面的线路,源自哪本书我给忘了,在我的资料堆里找了一大顿还是没找到,有些抱歉,这只机自去年7月就做了,但调试时电流不正常,最后一级静态有几十毫安,第二级电流也很大,当时工作又忙就撂下了,看到坛里组织比赛,想应当积积参加活跃论坛,也是向前辈们学习的好机会,最近抽空把机子做了出来和大家交流.下面详细介绍


具体器件的参数是按照下面图中列出的一些数据
采用5X13X100扁磁棒,磁棒线圈采用坛里购买的成品
采用2.5毫亨高频扼流圈
BG1 3AG1放大倍数60倍,坛里买的,穿透都很大挑了个稍小点的
BG2和BG3BG4均为3AX31,放大倍数60倍和50倍
输入输出变压器在坛里购买的
为了调整方便,R1,R3,R4,R6都采用了可调电阻


我采用了102X70C1.8毫米的酚醛板,用2.1毫米钻头打眼,采用2X3毫米空心铜铆钉制做,用了近百只铆钉

工具如下


焊好的板子见下图

焊技不佳见笑了

#p#分页标题#e#

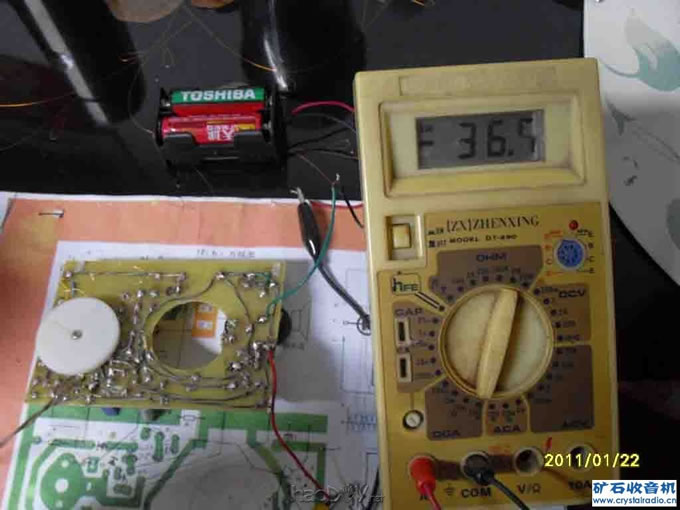

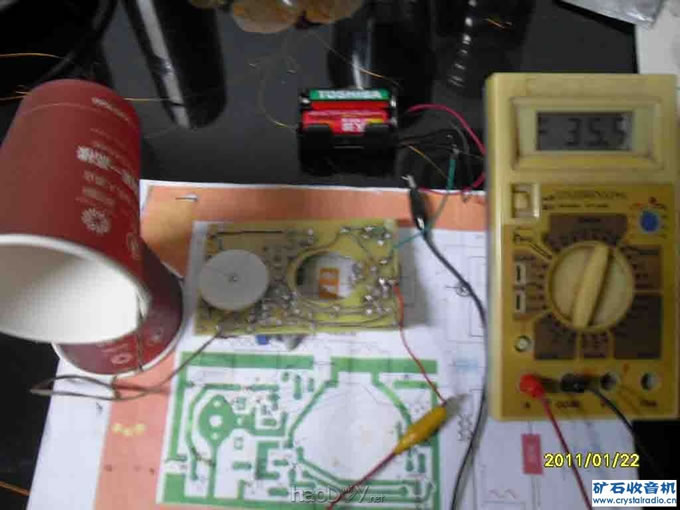

调试,先从最后一级调,发现电流很大,怕烧管子,改为3V调整,经反复检查原来是焊错了线路,由于线路板我进行了改动而接线没变造成短路,改过后电流正常了,换成6V静态最后一级10毫安(还是比书上说的大,是否管子不好?),第二级也是电流大,仔细检查后也是焊错线了,一度我还以为是管子穿透太大造成的了管子再试电流依然很大,静下心来再仔细查接线才找出焊错位置经改动后,电流也正常了,为1.8毫安,第一级的调试比较顺利,工作点很快调好.
此时全部接好试听,没声音,加再生也没声音仅有电流声,用镊子轻触各级的基级都能发出咯咯声而且第一级声音最大.线路正常!将再生线圈调过头来,啸叫有了,试着改变可变在高段选台叫声较强,调整再生线圈使叫声减弱到刚好,再调可变到低段选台并适当调整各级偏流,保持再生处于最佳状态,经过仔细调整的机机终于发出了响亮的声音,我真高兴啊

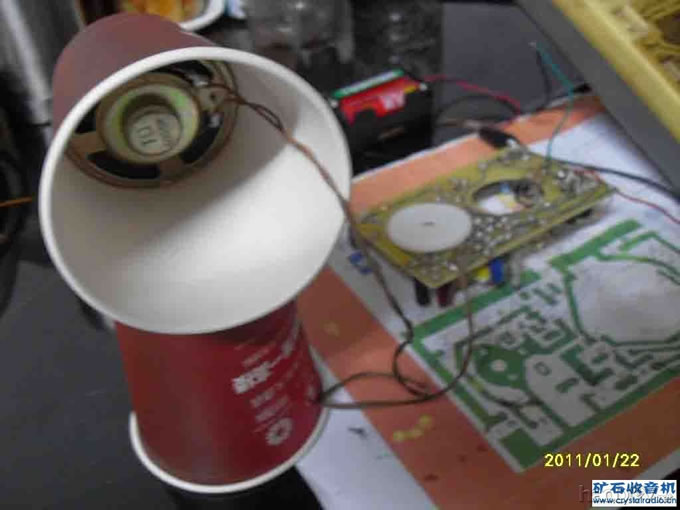

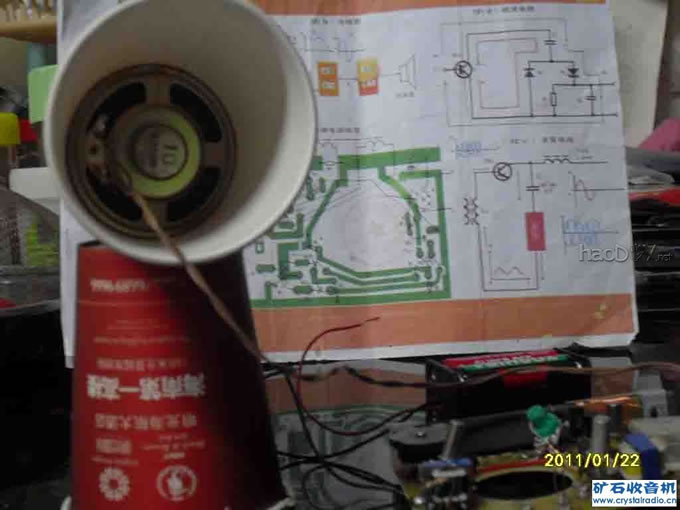

调好的机子虽然响了但我发现声音不好听才用两寸喇叭声音感到失真厉害,换成大些的喇叭声音又不够大.这是一个矛盾能否有办法既可用小喇叭又能听到优美的声音呢,我采用了纸杯号筒法效果不错,下面我把方法介绍给大家

#p#分页标题#e#

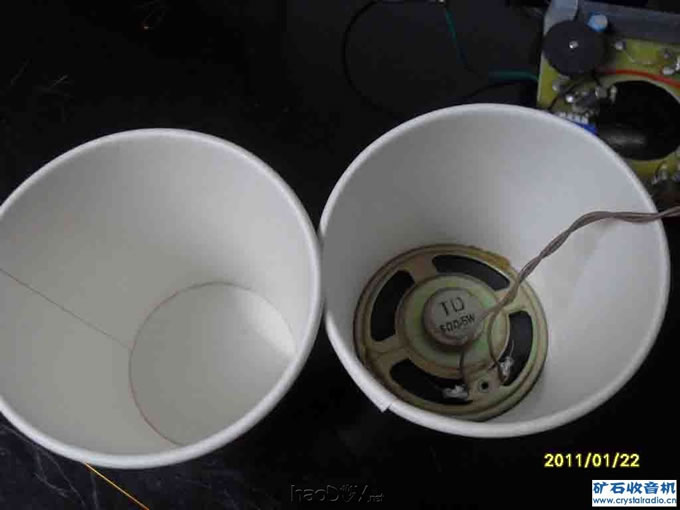

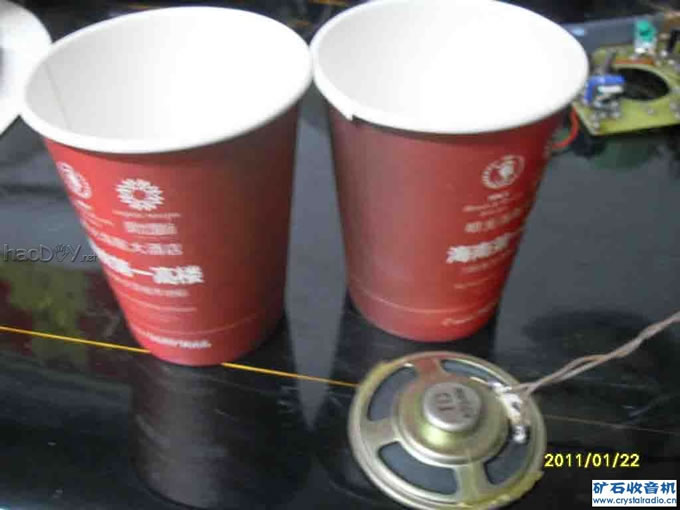

纸杯因地置宜价格低廉,通过试验发现用一个纸杯声印效果就很好,放到另一个纸杯上效果就更好了,不论听新闻还是听音乐,采用这种纸杯号筒式胡放音方法既使采用小喇叭音质也出奇的好,几乎没感到失真而且声音也响亮的很,经过调整后的机器静态电流15毫安,动态最大40毫安,在本地晚间可收本地3个台,外地(声音小)2~3个台,最重要的是音质很好,摆在屋里我每天都要欣赏上一段时间感到有一种莫名的高兴
